04.04.2020. для гр № 823 "ЧРП ЕЗ-9100"

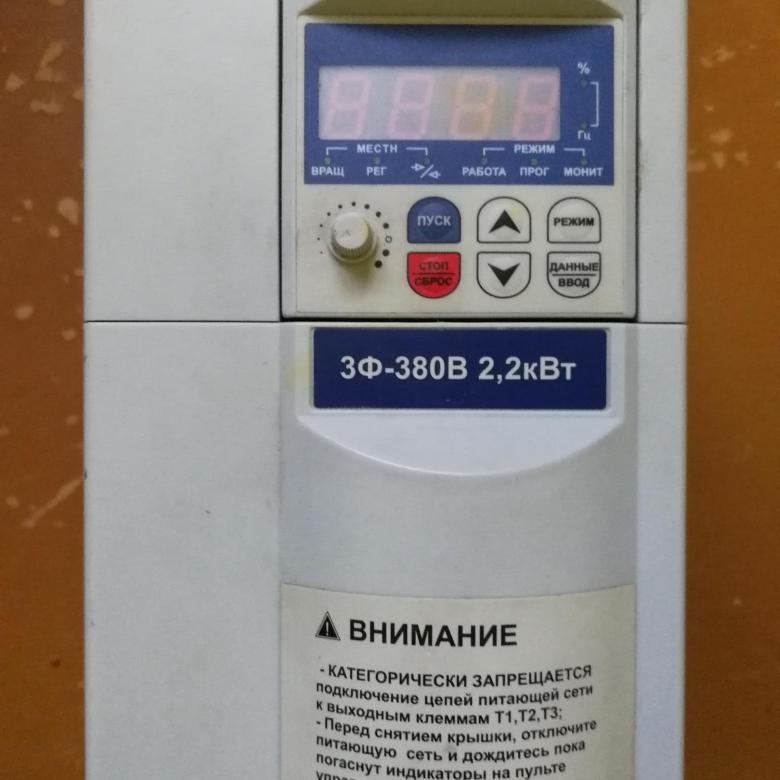

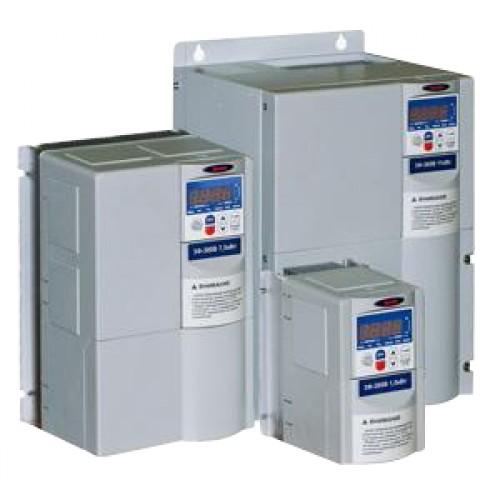

Частотный преобразователь частоты «Веспер» ЕЗ-9100

1 ОБОЗНАЧЕНИЕ МОДЕЛЕЙ

ПРЕОБРАЗОВАТЕЛЕЙ Е3-9100

Перед началом работы проверьте данные таблички технических характеристик частот-

ного преобразователя Е3-9100 и соответствие параметров преобразователя применяемому

двигателю.

Маркировка модели преобразователя на табличке имеет следующее обозначение:

Е3 – 9100 – 001 H

Напряжение

Питания где:

Е3 – 9100 -Серия и модель

001-Номинальная мощность п реобразователя

Н -напряжение ~ 380 В РФ

2 РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

2.1. МОНТАЖ.

Преобразователь для работы должен устанавливаться в вертикальном положении.

Монтаж преобразователя должен производиться на поверхности, не подверженной горению (например, металлической).

Вблизи преобразователя не должны располагаться горючие материалы.

Не допускается попадания внутрь преобразователя пуха, бумаги, опилок, пыли, металлической стружки и других посторонних предметов.

Не применяйте кабели с поврежденной изоляцией

Обязательно заземляйте преобразователь (сопротивление заземления не более 100Ом).

Подключение силовых проводов и проводов управления следует производить только

после завершения монтажа. В противном случае возможно поражение электрическим током и получение травм.

Установка преобразователя в шкафу

Преобразователь представляет собой источник тепла. Убедитесь в наличии места и не-

обходимой вентиляции при установке его в шкафу. При установке преобразователя в шкафу рекомендуется снять верхнюю защитную крышку (при ее наличии) даже при температуре

ниже + 40 °С.

Условия эксплуатации

Преобразователь E3-9100 представляет собой электронное управляющее устройство.

Для безаварийной работы преобразователя необходимо соблюдать указанные в настоящем Руководстве условия эксплуатации - совокупность внешних воздействующих факторов, которые могут влиять на него при управлении приводом:



Рабочая температура должна быть в пределах от минус 10 °С до + 50 °С (без намерзания).

Работа при температуре выше + 40 °С допускается со снятой верхней крышкой.

При установке преобразователя в помещении с температурой выше + 50 °С верхняя крышка должна быть снята, и преобразователь должен эксплуатироваться при токах ниже номинального.



Относительная влажность не более 90 % (без конденсата).



Не должно быть попадания на преобразователь прямого солнечного света



Преобразователь должен быть изолирован от повышенной вибрации (не более 9,8 м/с2 (1g)).



Преобразователь должен устанавливаться вертикально, с учетом свободного места

по вертикали и горизонтали до соседнего оборудования (А ≥ 150 мм, В ≥ 50 мм)



Не должно быть агрессивных коррозионных газов, воспламеняющихся паров жидкостей, масляного тумана и пыли.



Допустимая температура хранения – минус 20 … + 60 °С.



Другие рекомендации

Не снимайте крышку с преобразователя, если он подключен к сети. Не снимайте крышку с преобразователя, за исключением случаев периодической проверки или подключения, даже если напряжение питания на него не подано.

Не включайте преобразователь со снятой передней крышкой.

Перемещать преобразователь разрешается, поддерживая его за корпус (запрещается перемещать за переднюю крышку).

Не устанавливайте преобразователь в местах с повышенной вибрацией. Будьте внимательны при установке прибора на прессах и движущемся оборудовании.

Срок службы преобразователя сильно зависит от окружающей температуры. Устанавливайте прибор в местах, где температура не выходит за допустимые пределы (минус 10 … +50 °С).



Монтируйте преобразователь на поверхности не подверженной горению.



Не устанавливайте преобразователь в местах с повышенной температурой и влажностью.



Не устанавливайте преобразователь в местах с наличием масляного тумана, горючих газов или пыли. Устанавливайте прибор в чистых закрытых помещениях или в закрытом шкафу, не допускающем проникновения инородных веществ.



При установке нескольких преобразователей на одной панели (в одном шкафу), или при наличии принудительной вентиляции следуйте приведенным ниже правилам. При некорректной установке окружающая температура может выйти за допустимые пределы.



Переключения проводов и периодическая проверка могут выполняться не ранее, чем через 10 минут после отключения питания и проверки напряжения питания звена постоянного тока (напряжение не должно превышать 30 В постоянного тока).



Если преобразователь поврежден (или некомплектный), запрещается подавать на него напряжение питания, даже если его установка завершена.

Подключение

Запрещается заземлять преобразователь Е3-9100 с использованием общей заземляющей шины со сварочным оборудованием, машинами, электромоторами или другим сильноточным оборудованием.

При заземлении нескольких рядом установленных преобразователей не должно быть последовательного соединения и замкнутых контуров заземляющих проводников.

 Не подключайте конденсаторы коррекции коэффициента мощности на выход преобразователя.

 Последовательность подключения кабелей U, V, W к двигателю влияет на направление его вращения (последовательность подключения клемм R, S, T к фазным проводникам питающей сети значения не имеет).

 При любых внешних подключениях запрещается подавать на выходные силовые клеммы U, V, W питающее напряжение сети. Неправильное подключение приведет к аварийной ситуации.

 Подключение и проверку преобразователя должен выполнять квалифицированный персонал.

 Начинать подключение следует только после завершения монтажа. В противном случае возможно поражение электрическим током и получение травм.

Проверочное включение

 Проверьте установленные параметры (напряжение, частота, ток и др.) при работе двигателя. В зависимости от нагрузки может потребоваться их изменение.

 Ко всем клеммам должно подводиться напряжение, не превышающее допустимое значение, указанное в данном руководстве. В противном случае возможен выход прибора из строя.

Меры предосторожности при работе

 При выборе функции автоматического перезапуска не подходите к оборудованию, поскольку может быть произведен его неожиданный пуск после остановки по сигналу аварии.

 Кнопка "СТОП/СБРОС" на пульте управления действует только при программировании соответствующей функции. Отдельно должен быть установлен аварийный выключатель.

 Если сброс состояния неисправности (аварии) выполнен при наличии сигнала задания, возможен неожиданный пуск двигателя. Убедитесь в отключении сигнала задания перед сбросом. В противном случае возможна аварийная ситуация.

 Не изменяйте и не заменяйте внутренние компоненты преобразователя.

 Не используйте контактор на входе преобразователя для частых пусков и остановов привода. В противном случае преобразователь может выйти из строя.

 При использовании силового кабеля до двигателя значительной длины принимайте меры к подавлению выбросов напряжения: устанавливайте выходной (моторный) дроссель. Выбросы напряжения могут повредить изоляцию кабеля и вывести двигатель из строя.

 Перед началом работы и пользовательским программированием установите заводские значения параметров преобразователя.

 Преобразователь может быть легко настроен на работу с большими скоростями; убедитесь в возможности работы на таких скоростях двигателя и механизма.

 При использовании функции торможения постоянным током момент удержания действует кратковременно.

https://www.youtube.com/watch?v=1RZaTfotnLE

Задание для самостоятельной работы:

1)Что обозначает буква «Н» в марке Е3 – 9100 – 001 H?

2) При каких условиях допускается работа ЧП при температуре выше + 40 °С?

3) В каком положении должен устанавливаться ЧП?

4) В какой момент работы и пользовательским программированием необходимо установить заводские значения параметров преобразователя?

5) Какие основные параметры необходимо установить при программировании ЧП?

6) Допускается ли использование контактора при подключении его к выходным клемам ЧП?

7) Когда возможно применение кнопки "СТОП/СБРОС"?
