06.04.20г Тех.документация
Категория:
Прочее
05.04.2020 20:14
Просмотр содержимого документа
«06.04.20г Тех.документация»
Тема занятия: Оформление маршрутной карты на технологические процессы ТО и ТР( практическая работа – 4 часа)
Занятие 1
ЗАДАНИЕ:
Используя лекционный материал предыдущих занятий и образец Таблица 1 составить маршрутную карту согласно задания по варианту
ВАРИАНТ 1 - Регулировка теплового зазора в механизме привода клапанов двигателя ВАЗ 2108
ВАРИАНТ 2 - Замен а жидкости и прокачка гидропривода сцепления автомобиля ВАЗ-2112
ВАРИАНТ 3- Замена масла в двигателе ВАЗ 2110
ВАРИАНТ 4 - Проверка момента зажигания двигателя ВАЗ-2108 по искре
Таблица 1
Маршрутная карта Промывка системы охлаждения и замена охлаждающей жидкости в двигателе ВАЗ 2106
| № Операции | Содержание операции | Инструмент, оборудование | Технические условия |
| 1.1 | Снять пробку радиатора (расширительного бачка) |
| Температура двигателя не более 40 градусов |
| 1.2 | Отвернуть пробку радиатора | Ёмкость для слива Ключ на 13 |
|
| 1.3 | Отвернуть пробку блока цилиндров и слить охлаждающую жидкость | Ёмкость для слива Ключ на 13 | Температура двигателя не более 40 градусов |
| 1.4 | Закрутить пробки, залить в радиатор чистую воду
| Канистра с водой. Ключ на 13
| Объем 9,6 л
|
| 1.5 | Запустить двигатель |
| Температура двигателя 90°С. Время работы 3-5 мин. Убедиться в циркуляции жидкости по большому кругу для промывки радиатора |
| 1.6 | Слить промывочную воду и залить в систему, охлаждающую жидкость Тосол А-40 3 | Ёмкость для слива Ключ на 1 | Уровень охлаждающей жидкости в расширительном бачке -максимум (объем 9,6л) |
Составить операционно- технологическую карту ТО-1 (продолжить образец)
Операционно-технологическая карта ТО-1
Автомобиль КамАЗ
Общая трудоемкость - 2,34 чел.ч.
| № операции | Наименование и содержание операции | Место выполнения операции | Количество мест обозначения | Трудоемкость работ, чел-час | Инструмент, приборы,приспособления | Технические требования и указания |
| 1 | Вымыть автомобиль | Сверху,снизу | 1 | 0,2 | Щеточно струйная машина М-127 | Тщательно вымыть тормозные камеры,колеса,вентели,крышкугнезда аккумулятора |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для составления карты можно воспользоваться ссылкой files.stroyinf.ru/Data2/1/4293846/4293846153.pdf
Карты можно оформить ф программе Word , отчет прислать в фото на почту
Занятие 2
ЗАДАНИЕ:
Заполнить таблицу 1, перечертив ее в тетрадь
Таблица 1 Технологическая карта восстановления блока цилиндров
| № | Наименование операций | Материал, приспособления, оборудование | Режим операции | Контроль качества |
| 1 | Демонтаж, очистка | Набор инструментов, приспособление 7831-4044,органические растворители | Температура Т=70-80Со.Время выдержки в растворе 2мин. | Отсутствие загрязнений, масляных отложений, обезжиривание поверхностей |
|
|
|
|
|
|
Оформить карту сборки по аналогии с таблицей 2 на сборку:
Вариант 1- водяного насоса автомобиля (1-6 по списку журнала)
Вариант 2- масляного насоса автомобиля (7-12 по списку журнала)
Вариант 3- бензонасоса автомобиля(13-19 по списку журнала)
Вариант 4 –главного тормозного цилиндра автомобиля(20-26 по списку журнала)

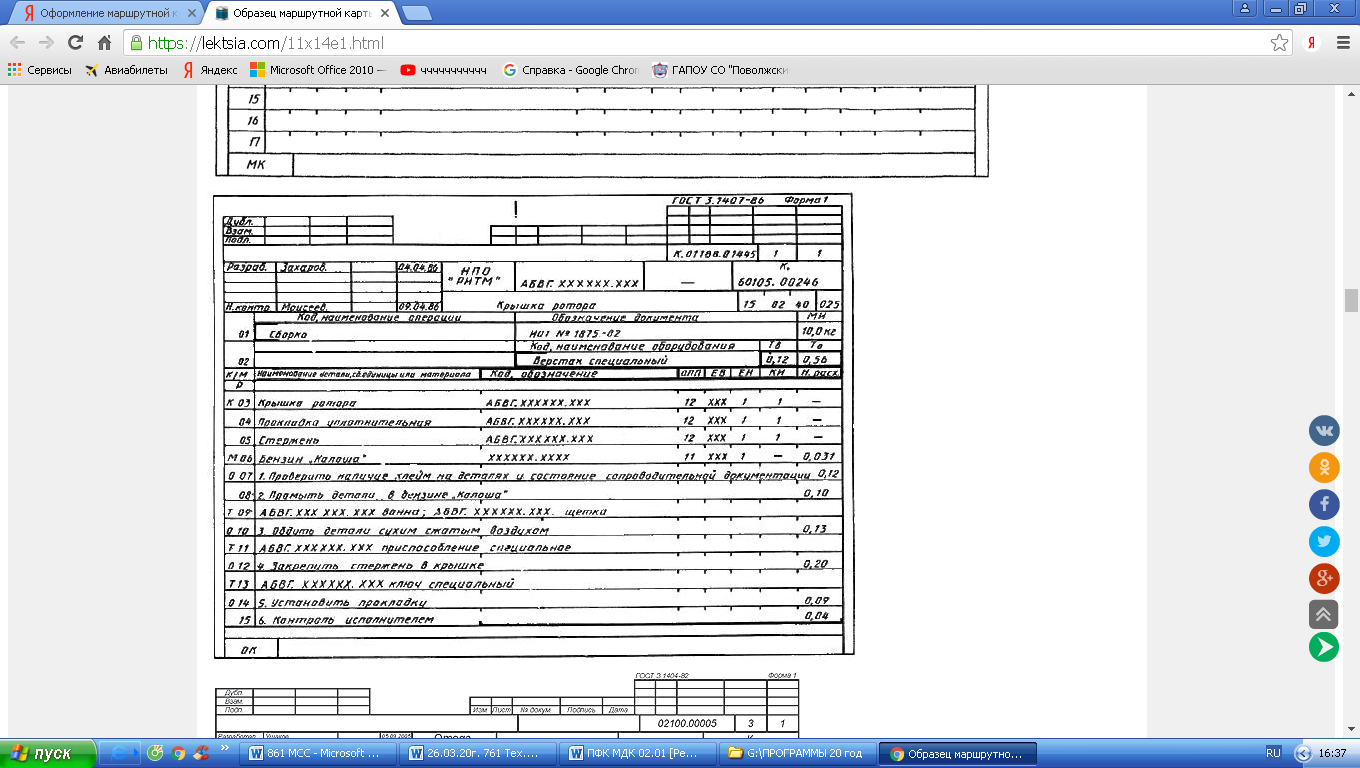

Таблица 2
