ТЕМА ЗАНЯТИЯ Устройство и работа оборудования (4 часа)

Лекционный материал

ЗАНЯТИЕ 1

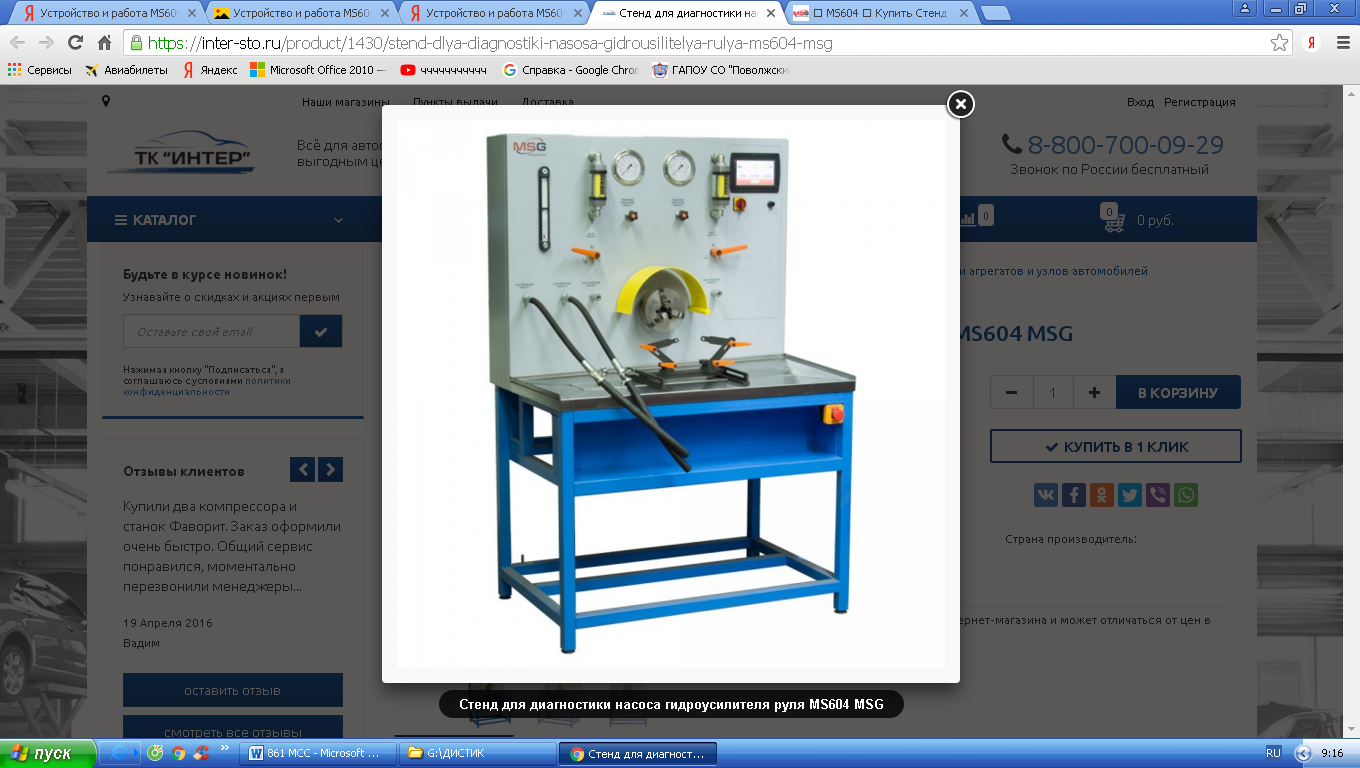

Стенд для диагностики насоса гидроусилителя руля MS604 MSG PreviousNext

Технические характеристики:

- Напряжение питания: 380В

- Мощность привода: 5,5 кВт

- Обороты привода: 1500 об/мин

- Выбор направления вращения привода: ДА

- Регулировка оборотов привода: ДА

- Измеряемые параметры: - Давление, - Поток

- Габариты: 1700х1100х850 мм

- Вес: 170 кг

- Диапазон регулирования давления: 0-250 бар

- Расходомер: 0-19 л/мин

- Манометр: 0-250 бар

- Рабочий объем бака: 22 л

- Рабочая жидкость: ATF DEXRON III

- Измерение максимального давления, производимого насосом: 250 бар

- Проверяемые параметры насоса гидроусилителя: - Течь, - Гул, - Производительность, - Зависание редукционного клапана

- Нагрузка насоса: Имитация рулевой рейки в крайнем положении

- Термометр жидкости: 0-80 °C

Диагностический стенд MS604 необходим для тестирования одно- и двухконтурных насосов гидроусилителя руля до и после их реставрации. Стенд измеряет параметры давления и потока гидравлической жидкости в насосе, работающем на различных оборотах. Помогает определить течь, гул, зависание редукционного клапана, непригодность сальников и прокладок, степень износа корпуса насосов с механическим приводов.

Назначение стенда:

Диагностика работоспособности одно- и двухконтурных механических насосов.

Применение:

Устройство помогает мастеру СТО обнаружить причины неисправности насосов и протестировать агрегаты после их ремонта.

Особенности:

Удобная панель управления с дисплеем; высокая точность измерений.

Проверка насоса ГУР с помощью стенда MS604 (краткие рекомендации):

Подключить агрегат к диагностическому стенду;

Открыть кран, регулирующий подачу рабочей жидкости, и подождать, пока она заполнит насос;

Запустить привод насоса и установить частоту его вращения; зафиксировать показания давления и потока жидкости, производимые насосом;

Выключитеь привод и отсоединить насос от стенда.

Благодаря использованию диагностического стенда MS604 всего за несколько минут можно определить степень износа насоса ГУР, а после замены изношенных запчастей проверить качество проведенного ремонта. В изготовлении стенда MSG MS604 используются комплектующие детали ведущих европейских производителей. Корпус стенда выполнен из металла с полимерным покрытием, столешница – из нержавеющей стали.

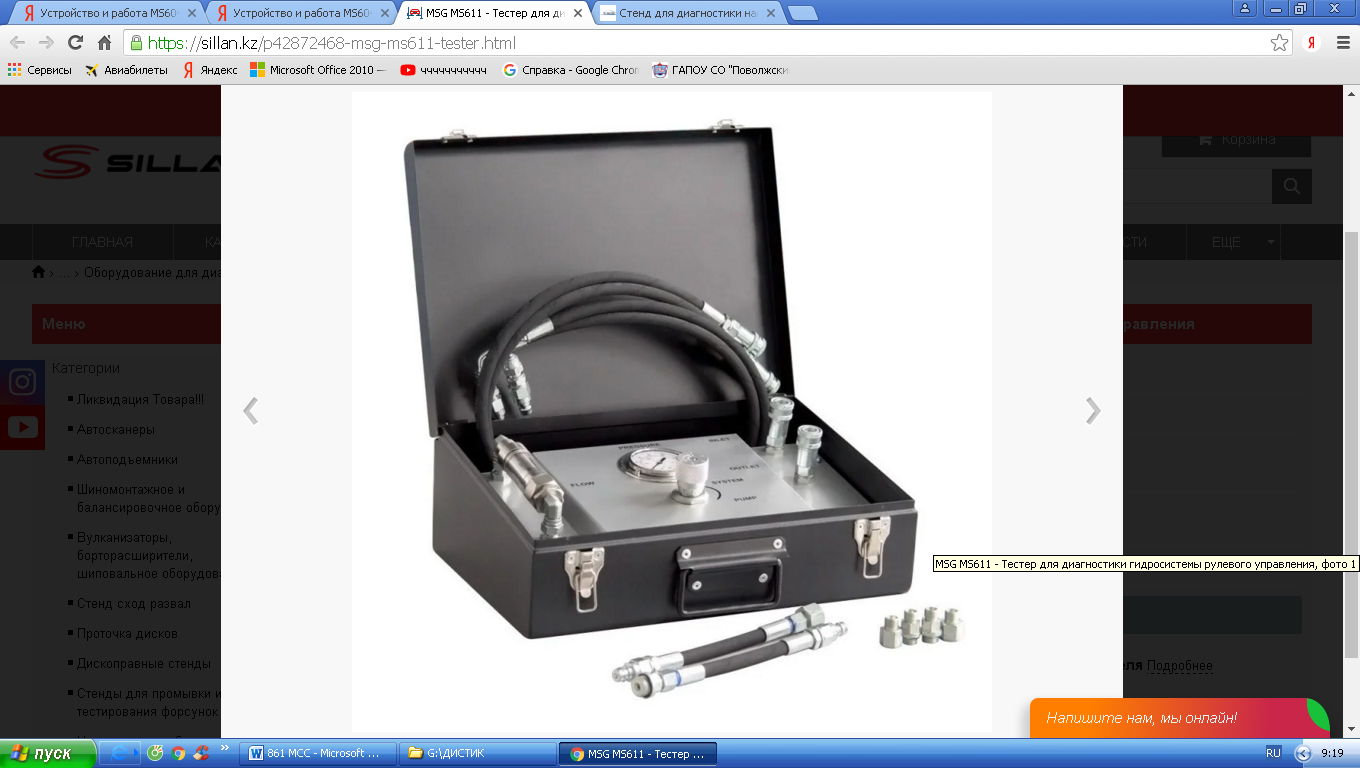

MSG MS611 - Тестер для диагностики гидросистемы рулевого управления

Устройство MSG MS611 предназначено для проверки рулевых реек с гидроусилителем и насосов ГУР, установленных на автомобиле. Позволяет определить неисправности агрегатов и необходимость последующего их снятия с автомобиля и ремонта.

Применение:

Устройство MSG MS611 разработано для диагностики работы гидроусилителя руля, включая проверку работы насоса и рулевой рейки.

В конструкции данного устройства предусмотрено наличие расходомера и манометра для определения потока и давления рабочей жидкости, создаваемых насосом автомобиля. В зависимости от положения крана режимов проверки «SYSTEM/PUMP» можно определить максимальное давление, создаваемое насосом, работоспособность рулевой рейки в центральном, крайнем левом и крайнем правом положениях.

Диагностика и ремонт рулевых реек позволяют устранить неисправности такой важной системы как рулевое управление.

Преимущества:

Устройство является переносным, отсутствует необходимость его питания от сети переменного тока либо от АКБ.

Устройство позволяет определить такие неисправности, как износ насоса и распределителя, кольцевую выработку в корпусе силового цилиндра. Диагностика рулевой рейки выполняется непосредственно на автомобиле.

MS611 комплектуется необходимыми штуцерами и рукавами для подсоединения.

Особенности:

нет необходимости осуществлять демонтирование агрегатов;

простота использования тестера;

конструкция тестера – высококлассные комплектующие европейских производителей.

Проверка гидравлической системы рулевого управления с помощью тестера MSG MS611:

подключаем тестер к насосу и к магистрали высокого давления;

запускаем двигатель машины;

переводим кран в положение «System», измеряем давление и поток в гидравлической системе автомобиля;

кратковременно переводим кран в положение «Pump», манометр покажет максимальное давление, которое создает насос, поток при этом снизится до «0»;

переводим кран в положение «System», поворачиваем рулевое колесо в крайнее правое или левое положение, измеряем давление и поток в гидросистеме;

оставляем кран в положении «System», поворачиваем руль в крайнее левое, а потом в крайнее правое положение, измеряем давление и поток в каждом из положений;

заглушаем двигатель авто;

отсоединяем тестер.

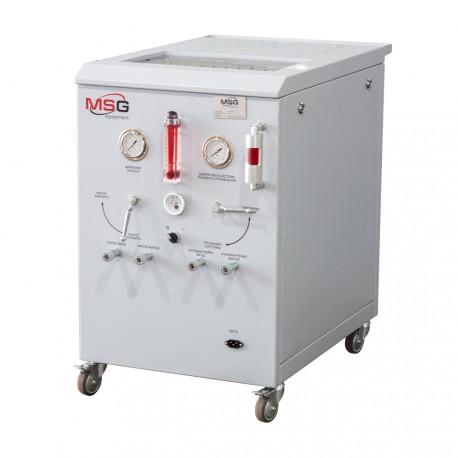

Стенд промывки и проверки гидравлической системы рулевого управления ГУР автомобиля.

Отличается малыми габаритными размерами и мобильностью. Промывает систему под давлением.

 Позволяет проводить следующие виды диагностики:

Проверить герметичность уплотнений проверяемой рулевой рейки.

Проверить работоспособность распределителя и выявить перепускания в полостях гидроцилиндра рулевой рейки.

Проверить характеристики насоса (давление, поток жидкости).

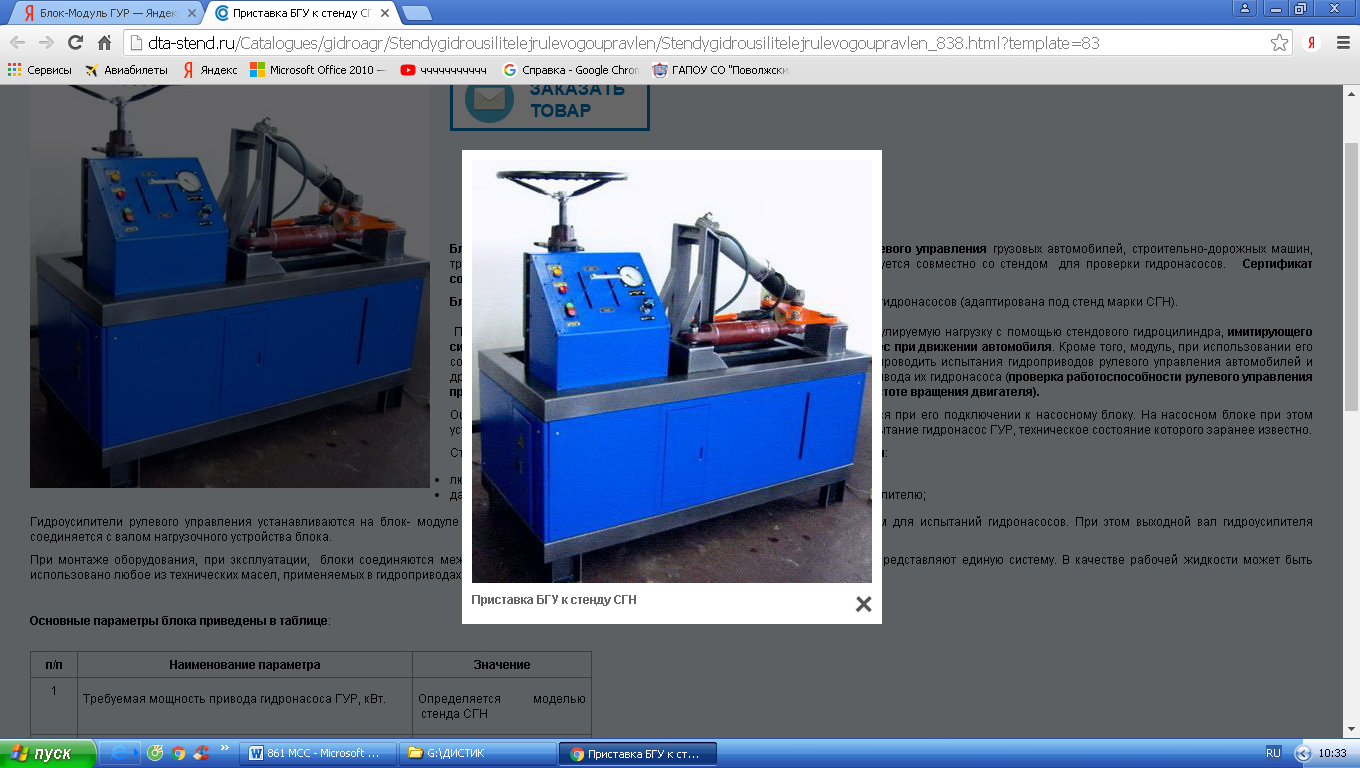

Блок-Модуль ГУР предназначен для испытания гидроусилителей рулевого управления грузовых автомобилей, строительно-дорожных машин, тракторов и машин сельскохозяйственного назначения. Модуль используется в составе стенда СГМ.

Блок позволяет создавать на валу испытуемого гидроусилителя регулируемую нагрузку с помощью стендового гидроцилиндра, имитирующего силовое воздействие на гидроусилитель со стороны управляемых колес при движении автомобиля. Кроме того, модуль, при использовании его со стендом СГМ/м (с регулируемой частотой вращения), позволяет проводить испытания гидроприводов рулевого управления автомобилей и других колесных машин во всем рабочем диапазоне частоты вращения привода их гидронасоса (проверка работоспособности рулевого управления при движении машины вниз по наклонной плоскости при пониженной частоте вращения двигателя).

Оценка технического состояния испытуемого гидроусилителя производится при его подключении к насосному блоку. На насосном блоке при этом устанавливается специальный технологический насос или прошедший испытание гидронасос ГУР, техническое состояние которого заранее известно.

Стенд с приставкой ГУР позволяет контролировать следующие параметры:

люфт и усилие поворота рулевого колеса;

давление, расход и температуру рабочей жидкости, подводимой к гидроусилителю;

расход рабочей жидкости на выходе с гидроусилителя;

частоту вращения вала привода насоса гидроусилителя.

Гидроусилители рулевого управления устанавливаются на блоке на специальный кронштейн и соединяются гидравлически со стендом для испытаний гидронасосов. При этом выходной вал гидроусилителя соединяется с валом нагрузочного устройства блока.

При монтаже стенда в условиях эксплуатации блоки соединяются между собой гидравлическими и электрическими линиями и при работе представляют единую систему. В качестве рабочей жидкости может быть использовано любое из технических масел, применяемых в гидроприводах.

Технические характеристики блока ГУР

В комплект поставки блока входит базовая технологическая оснастка, позволяющая испытывать гидроусилители рулевого управления автомобилей КАМаз и МАЗ. Для испытания гидроусилителей рулевого управления других машин

ЗАДАНИЕ к первому занятию:

1.Изучить лекционный материал и составить краткий конспект с описанием назначения и работы стендов
