Задача №2. Определить силы реакций опор балки (Техмех ч1)
Категория:
Прочее
06.09.2016 15:51
Просмотр содержимого документа
«Задача №2. Определить силы реакций опор балки (Техмех ч1)»

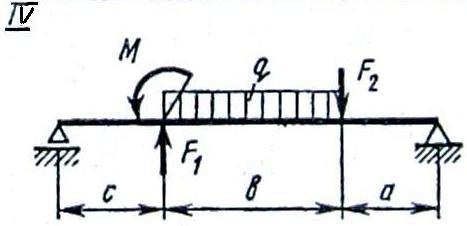

Задача 2. Определить реакции опор А и В балки, нагруженной, как показано на рис. Данные для своего варианта выбрать из таблиц. Геометрические размеры балки изобразить в масштабе.
| Вариант | № схемы | a | b | c | F1 | F2 | M | q |
| м | кН | кН∙м | кН/м | |||||
| 1 2 3 4 5 6 7 8 9 10 | I I I I I I I I I I | 1,5 1,2 1,5 0,8 1,4 1,2 2,3 0,5 0,8 1,2 | 1,5 2 1,5 2,2 1 2 2,5 2,5 1,1 3,5 | 2,3 1,8 2,4 2,5 2,6 1,8 0,5 2,1 3,2 0,5 | 12 10 16 20 25 10 18 8 5 24 | 20 40 8 10 15 40 20 12 15 10 | 6 8 10 12 14 8 20 5 10 12 | 8 6 12 10 5 6 8 12 10 10 |
| Вариант | № схемы | a | b | c | F1 | F2 | M | q | |||
| м | кН | кН∙м | кН/м | ||||||||
| 11 12 13 14 15 16 17 18 19 20 | II II II II II II II II II II | 2,4 2,6 2,4 2,2 2,3 1,8 1,8 1,6 2 2 | 2,5 2,4 2,3 1,8 2,2 2 1,6 2,1 1,5 1,2 | 0,5 0,8 1,8 1,2 1 1,5 1,2 1,4 1,4 0,8 | 20 18 16 15 12 10 8 6 5 4 | 1,2 1,8 12 14 15 2,2 13 1,5 1,4 1,4 | 6 8 8 6 14 18 12 15 12 12 | 6 5 5 8 10 12 15 7 4 3 | |||
| Вариант | № схемы | a | b | c | F1 | F2 | M | q | |||
| м | кН | кН∙м | кН/м | ||||||||
| 21 22 23 24 25 26 27 28 29 30 | III III III III III III III III III III | 1,4 1,8 1,8 2 2 1,2 2,1 0,8 0,8 1,3 | 1,5 1,4 2,5 1,5 1,1 2,5 1,5 1,3 3,5 1,2 | 2,5 2,5 1,4 1,2 1,5 1,5 1,5 1,3 1,2 1,2 | 10 12 20 14 18 22 8 6 10 12 | 12 10 14 20 22 18 12 14 10 12 | 12 13 11 10 12 13 14 15 16 10 | 4 2 3 5 4 3 2 5 4 4 | |||
| Вариант | № схемы | a | b | c | F1 | F2 | M | q |
| м | кН | кН∙м | кН/м | |||||
| 31 32 33 34 35 36 37 38 39 40 | IV IV IV IV IV IV IV IV IV IV | 0,8 1,8 1,8 0,9 0,8 0,5 1,2 1,6 1 2 | 1,5 0,5 0,6 1,5 0,5 0,9 1,5 1 2,5 1,5 | 0,8 0,9 0,5 0,5 1,5 1,5 2,5 2,5 1,1 1,2 | 8 10 12 12 10 8 10 8 12 20 | 10 18 20 18 16 16 12 12 16 20 | 14 15 16 18 10 14 12 18 10 15 | 2 3 4 5 2 3 4 5 2 3 |
***
2
