Практическая работа №3-2

Тема: Составление технологических процессов работ по техническому обслуживанию и ремонту сцепления ходовой части автомобилей.

Цель работы: Систематизация и обобщение знаний работ при техническом обслуживании сцепления.

Оборудование рабочего места: компьютерное место.

Пояснения к работе:

РЕМОНТ СЦЕПЛЕНИЯ

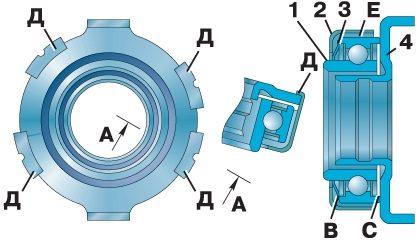

ЗАМЕНА ПОДШИПНИКА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ В СБОРЕ С КОЖУХОМ

1. Снимите подшипник с направляющей втулки (см. «Замена вилки выключения сцепления»).

2. С помощью отвертки отогните четыре выступа

3. Снимите с фланца 4 подшипник 1 и волнистую пружину 3.

4. Если высота пружины 3 под усилием (100±10) Н или (10,2±1) кгс менее 1,5 мм, замените пружину.

5. Подшипник должен проворачиваться свободно, без заеданий, из него не должна вытекать смазка. В противном случае замените подшипник.

6. Осмотрите рабочую поверхность направляющей втулки и посадочного отверстия подшипника выключения сцепления, которые не должны иметь задиров и заметных следов износа. Изношенные детали замените.

7. Сборку подшипника с кожухом проводите в обратном порядке, предварительно смазав тонким слоем смазки поверхности: В – фланца, С – торца наружного кольца подшипника, Е – внутреннего торца кожуха. После сборки и установки подшипника проверьте свободный ход наружного конца вилки.

Особенности контроля  и ремонта сцепления ВАЗ

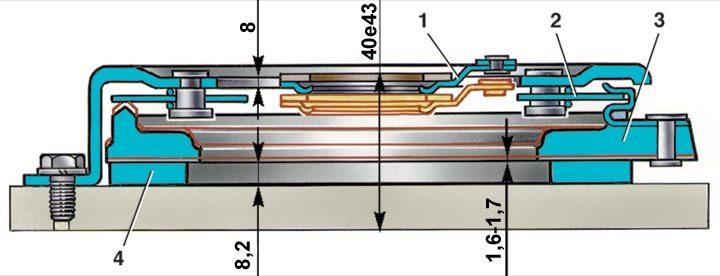

Контроль сцепления проводится на основании, которое имитирует маховик двигателя и имеет металлическое промежуточное кольцо 4 (рис. 3.16) толщиной 8,2 мм, заменяющее ведомый диск. Закрепив кожух сцепления, выполните четыре хода выключения, равных 8–9 мм. Ходу выключения 8 мм должно соответствовать перемещение нажимного диска на 1,6–1,7 мм (наименьшее допустимое – 1,4 мм).

Расстояние от основания до рабочей поверхности фрикционного кольца упорного фланца должно быть 40–43 мм. В процессе работы в результате износа трущихся поверхностей дисков сцепления этот размер увеличивается. Если он достигнет 48 мм или перемещение нажимного диска будет меньше 1,4 мм, кожух сцепления в сборе с нажимным диском замените.

Фрикционные накладки ведомого диска замените при появлении трещин, уменьшении расстояния между заклепкой и рабочей поверхностью до 0,2 мм, а также при односторонних задирах. При ремонте ведомого диска и замене фрикционных накладок пользуйтесь приспособлением 67.7822.9517 (рис. 3.17).

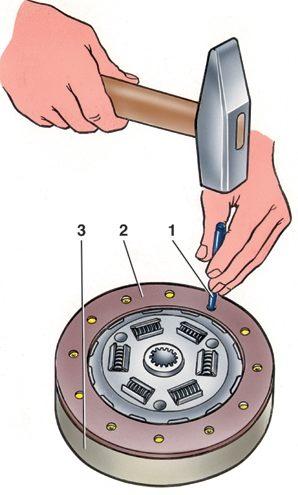

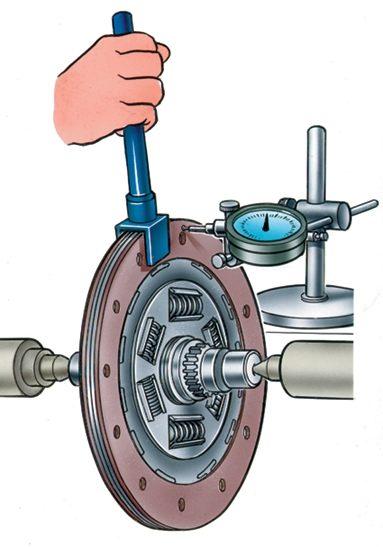

Развальцованные заклепки не должны иметь разрывов. Биение рабочей поверхности фрикционных накладок не должно превышать 0,5 мм. Если оно больше, то диск выправьте (рис. 3.18) или замените новым. При появлении на ведомом диске или пружинах демпфера трещин, замените ведомый диск в сборе.

СНЯТИЕ И РАЗБОРКА ПРИВОДА СЦЕПЛЕНИЯ

1. Отвернув соединительную гайку 4 (см. рис. 3.3), отсоедините трубку 3 привода сцепления от гибкого шланга 5, соединенного с рабочим цилиндром.

2. Выжимая педаль сцепления, слейте в чистый сосуд тормозную жидкость из главного и рабочего  цилиндров гидропривода.

3. Расшплинтуйте палец 17, соединяющий педаль с толкателем главного цилиндра, а затем снимите шайбу и палец.

4. Отсоедините от главного цилиндра трубку 3, вывернув гайку из корпуса главного цилиндра.

5. Отверните две гайки крепления главного цилиндра гидропривода сцепления от щита передка и снимите главный цилиндр.

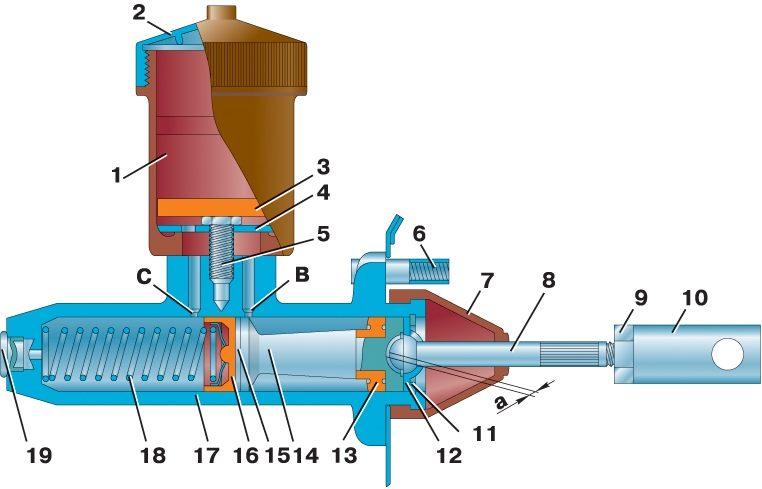

6. Отверните крышку 2 бачка (рис. 3.19) и выньте успокоитель 3.

7. Слейте остатки рабочей жидкости из бачка.

8. Слегка зажав главный цилиндр в тисках или специальным приспособлением, отверните болт 5 крепления бачка к корпусу главного цилиндра, после чего снимите бачок 1 и прокладку корпуса бачка.

9. Снимите с выточки корпуса главного цилиндра защитный колпак 7 и сдвиньте его вдоль толкателя 8.

10. Выньте из цилиндра при помощи круглогубцев (рис. 3.20) стопорное кольцо 11 (см. рис. 3.19) упорной шайбы 12, а затем толкатель 8 в сборе с упорной шайбой. При необходимости разборки толкателя отверните от него наконечник и контргайку.

11. Выньте из корпуса 17 цилиндра поршень 14 в сборе с манжетой 13, клапан 15 поршня, уплотнительную манжету 16, возвратную пружину 18 поршня в сборе с опорной чашкой.

12. Осторожно снимите с поршня наружную уплотнительную манжету 13. Не следует без необходимости вывертывать шпильки 6 крепления главного цилиндра из его фланца.

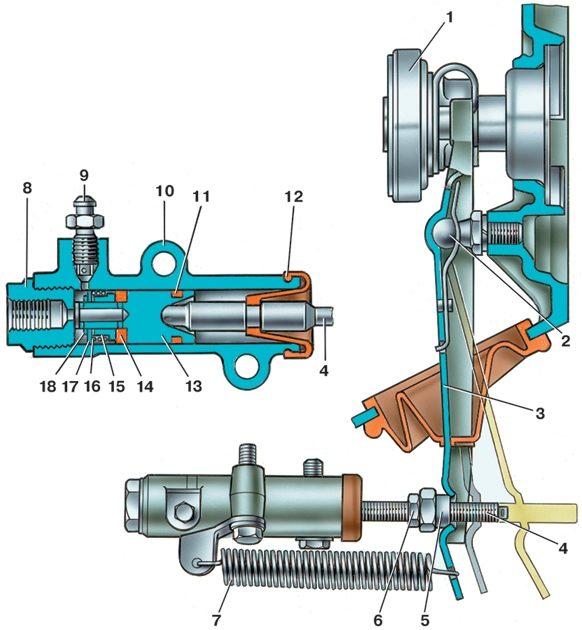

13. Для снятия рабочего цилиндра привода сцепления мод. 2126 при помощи круглогубцев снимите оттяжную пружину 11 (см. рис. 3.3) вилки выключения сцепления, стопорное кольцо 6 (см. рис. 3.21) и выньте цилиндр из отверстия в приливе картера, выдвинув его вперед.

14. Выньте толкатель 8 (см. рис. 3.3) из рабочего цилиндра. Если необходимо разобрать толкатель, отверните от него наконечник и контргайку.

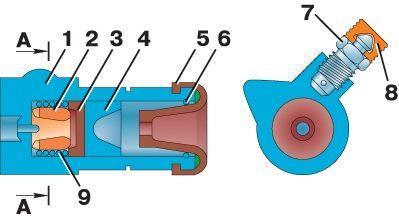

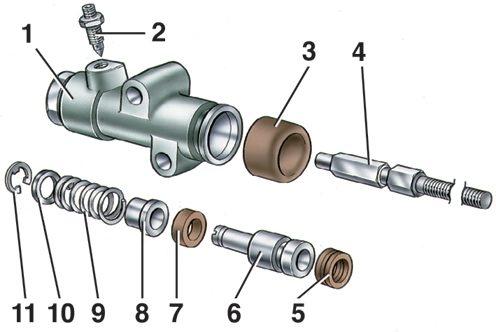

15. Снимите с выточки корпуса рабочего цилиндра защитный колпак 5 (рис. 3.21) и с конического носика клапана 7 выпуска воздуха защитный резиновый колпачок 8.

16. Выньте из цилиндра стопорное кольцо 6, поршень 4, уплотнительную манжету 3, распорный грибок 2, пружину 9, последним из корпуса цилиндра выверните клапан 7 выпуска воздуха. Во избежание повреждения уплотнительных манжет поршней главного и рабочего цилиндров удаляйте поршни из цилиндров струей сжатого воздуха, подавая ее в отверстие для присоединения трубопровода.

17. Для снятия рабочего цилиндра привода сцепления ВАЗ отсоедините оттяжную пружину 7 (рис. 3.22), снимите шплинт с конца толкателя, а затем рабочий цилиндр, отвернув два болта крепления.

18. Выверните пробку, снимите защитный резиновый колпачок 3 (рис. 3.23) вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.

19. После разборки рабочего и главного цилиндров все детали тщательно промойте свежей тормозной жидкостью, осмотрите и замените изношенные детали.

РЕМОНТ ПЕДАЛЬНОГО УЗЛА  (ПЕДАЛЕЙ СЦЕПЛЕНИЯ И ТОРМОЗА  С КРОНШТЕЙНОМ В СБОРЕ)

1. Отсоедините наконечники 14 толкателей (см. рис. 3.3) от педалей сцепления и тормоза.

2. Отверните четыре гайки крепления рулевой колонки к кронштейну педального узла и опустите колонку вниз.

3. Отсоедините провода от выключателя сигнала торможения.

4. Отверните с помощью коловорота гайки 20 крепления блока педалей к щиту передка и снимите педальный узел.

5. Отверните гайки 22 крепления осей педалей сцепления и тормоза.

6. Выбейте оси педалей сцепления и тормоза из щек в кронштейне педалей. Делать это надо осторожно, чтобы не повредить резьбу осей.

7. Выньте педали сцепления и тормоза из проемов кронштейна и снимите со ступицы педалей возвратные пружины 19.

8. Выньте из ступиц педалей сцепления и тормоза по две пластмассовые втулки 21.

9. Снимите с площадок педалей резиновые накладки 25.

10. Ослабьте гайку и выверните из кронштейна выключатель 15 сигнала торможения.

11. Осмотрите рабочие поверхности осей педалей и пластмассовых втулок. При обнаружении неглубоких рисок или следов коррозии на поверхностях осей зашлифуйте их мелкой шкуркой зернистостью 10–М40. При необходимости осторожно зачистите заусенцы на торцах пластмассовых втулок или замените их новыми.

12. Замените ослабшие возвратные пружины педалей сцепления и тормоза.

13. Сборку педального узла проводите в обратном порядке, предварительно смазав графитной смазкой УСсА (ГОСТ 3333–80) трущиеся поверхности осей педалей сцепления, тормоза и втулок.

14. После сборки проверьте легкость перемещения педалей на осях.

Установка сцепления  на маховик двигателя

1. Внимательно осмотрите рабочую поверхность маховика и убедитесь в отсутствии задиров и забоин. Проверьте биение маховика, которое не должно превышать 0,2 мм. Если биение больше указанного, его надо устранить. В противном случае в процессе эксплуатации увеличивается износ шлицев в ступице ведомого диска, появятся рывки и тряска во время работы узла.

2. Замените дефектный передний подшипник первичного вала коробки передач, запрессованный в торец коленчатого вала. При необходимости заложите в него смазку.

3. Внимательно осмотрите фрикционные накладки ведомого диска. Грязь и следы масла на их рабочей поверхности недопустимы.

4. Вставьте ведомый диск в кожух сцепления так, чтобы пластина 4 демпфера (см. рис. 3.13) была обращена к нажимному диску.

5. Со стороны нажимной пружины вставьте в ступицу ведомого диска специальную оправку для центрирования диска и установите кожух сцепления на три установочных штифта 12 (см. рис. 3.1), запрессованных в маховик двигателя. При этом введите конец оправки во внутреннюю обойму переднего подшипника первичного вала коробки передач, запрессованного в торец коленчатого вала. При отсутствии специальной оправки можно воспользоваться первичным валом коробки передач.

6. Вверните шесть болтов 10 крепления кожуха сцепления к маховику в резьбовые отверстия на один оборот, установив под них пружинные шайбы. Затем поочередно по диагонали затяните все болты по одному обороту за каждый раз.

7. Выньте шлицевую оправку из ступицы ведомого диска сцепления.

8. Установите на четыре шпильки 4 и 15, завернутые в задний торец блока цилиндров, картер сцепления, предварительно собранный с сальником первичного вала коробки передач, вилкой выключения сцепления и чехлом вилки. Перед запрессовкой в гнездо картера сцепления сальник первичного вала смажьте моторным маслом.

9. Отцентрируйте картер сцепления по двум установочным штифтам 18, запрессованным в блок цилиндров, после чего затяните четыре гайки крепления картера, установив под них пружинные шайбы.

10. Установите рабочий цилиндр сцепления на картер (см. «Сборка и регулировка привода сцепления»).

11. Нанесите тонкий слой смазки ЛСЦ-15 или графитной на центрирующий носок и шлицы первичного вала коробки передач и установите коробку передач на двигатель.

12. Проверьте качество сборки и работу сцепления на автомобиле. Проверку проводите сначала на холостом ходу двигателя нажатием педали сцепления до упора в пол, затем при трогании автомобиля с места и на ходу, переключая передачи на соответствующей частоте вращения коленчатого вала двигателя.

13. Если свободный ход конца вилки выключения сцепления (4,5–5,5 мм) отрегулирован правильно, при выключении сцепления без задержек педали в промежуточных положениях в механизме сцепления и его приводе не должны прослушиваться стуки или шумы.

14. При плавном отпускании педали сцепления автомобиль должен трогаться с места плавно, а при переключении с низшей на высшую передачy – двигаться без рывков.

СБОРКА И РЕГУЛИРОВКА  ПРИВОДА СЦЕПЛЕНИЯ

1. Перед сборкой все детали главного и рабочего цилиндров тщательно промойте свежей тормозной жидкостью.

2. Зеркала рабочего и главного цилиндров протрите чистой салфеткой, смоченной тормозной жидкостью, и внимательно осмотрите, желательно с подсветкой. Если на зеркалах цилиндров незначительные следы коррозии, небольшие задиры или износ, отшлифуйте или отхонингуйте зеркала цилиндров. При этом допускается увеличение диаметра цилиндров до 22,17 мм. В этом случае при сборке используйте стандартные (новые) уплотнительные резиновые манжеты. Следует заметить, что равномерный износ рабочих поверхностей главного и рабочего цилиндров сцепления не оказывает существенного влияния на работоспособность привода сцепления: уплотнительные манжеты устанавливаются в цилиндры со значительным натягом, поэтому износ трущейся пары деталей компенсируется упругостью манжеты.

3. При наличии раковин на зеркале замените цилиндры новыми. Резиновые уплотнительные манжеты, поршни и зеркала цилиндров перед сборкой смажьте свежей тормозной жидкостью.

4. При очистке рабочего цилиндра удалите, например заостренной спичкой, грязь из канавки на дне цилиндра. Даже мельчайшие частицы грязи, попадающие после сборки под манжету, могут вызвать течь и пропуск воздуха. Очистите также отверстие для подвода жидкости.

5. Внимательно осмотрите резьбовые отверстия цилиндров. Срезанная и смятая резьба недопустима.

6. Замените затвердевшие манжеты или с изъянами на их рабочих кромках, а также порванные или потерявшие эластичность защитные резиновые чехлы.

7. В главном цилиндре (см. рис. 3.19) осторожно прочистите перепускное отверстие В заостренной спичкой, а компенсационное отверстие С – мягкой затупленной проволокой диаметром 0,6 мм. Очистите также вентиляционное отверстие в пробке бачка.

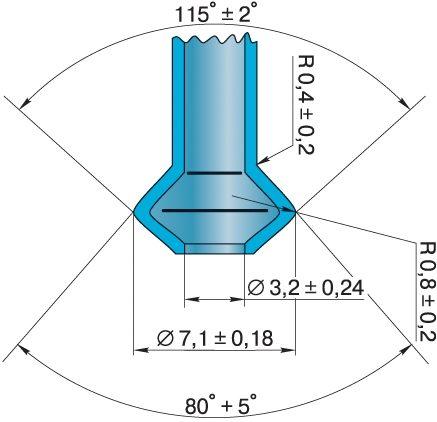

8. Соединительная трубка и шланг между главным и рабочим цилиндрами должны быть тщательно очищены и промыты. Внимательно осмотрите присоединительные конусы и резьбу штуцеров. Размеры концов соединительной трубки после развальцовки приведены на рис. 3.24.

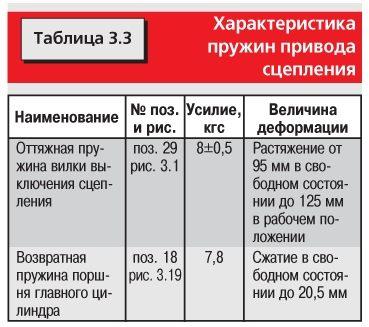

Таблица 3.3   Характеристика пружин привода сцепления

9. Проверьте упругость стяжных и возвратных пружин. Усилия их должны соответствовать данным табл. 3.3. Если пружины ослабли, замените их.

10. Последовательность сборки рабочего и главного цилиндров см. «Снятие и разборка привода сцепления» с учетом следующих дополнений.

11. После сборки главного цилиндра сцепления нажмите толкатель до упора и резко отпустите его. Поршень под действием возвратной пружины должен энергично возвратиться до упора в шайбу 12 (см. рис. 3.19). В противном случае проверьте упругость возвратной пружины (см. в табл. 3.3) и при необходимости замените ее.

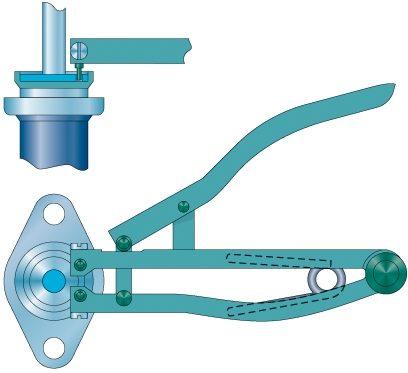

12. В исходном положении (поршень упирается в упорную шайбу)проверить между сферической головкой толкателя и гнездом поршня должен быть зазор 0,2–1,0 мм, обеспечиваемый размерами входящих деталей. Отсутствие зазора недопустимо.

13. Проверьте при помощи мягкой проволоки диаметром не более 0,6 мм, не перекрыто ли компенсационное отверстие С цилиндра краем манжеты 16 поршня. Если оно перекрыто, необходимо разобрать цилиндр, выяснить и устранить причину перекрытия отверстия. При необходимости замените дефектные детали, после чего окончательно соберите главный цилиндр сцепления.

14. Если при разборке цилиндров были вывернуты из фланца крепежные шпильки 6, их следует завернуть во фланец, выдержав размер 20–22 мм от торца фланца до выступающего конца шпильки.

15. Установите рабочий цилиндр привода сцепления мод. 2126 на двигатель, для чего вставьте его в цилиндрическое отверстие прилива картера сцепления таким образом, чтобы цилиндр своей специальной площадкой упирался в нижний торец блока цилиндров. Затем зафиксируйте цилиндр от смещения в осевом направлении стопорным кольцом, которое установите в канавку на наружном диаметре цилиндра при помощи специальных круглогубцев.

16. Вставьте сферический конец толкателя 8 (см. рис. 3.3) вилки в углубление поршня рабочего цилиндра, а затем наконечник 9 толкателя подсоедините к вилке выключения сцепления. Длина толкателя в сборе с наконечником до конца сферической части наконечника должна быть 123 мм.

17. Наденьте оттяжную пружину 29 (см. рис. 3.1) одним концом в отверстие на картере сцепления, а другим – в прорезь на вилке.

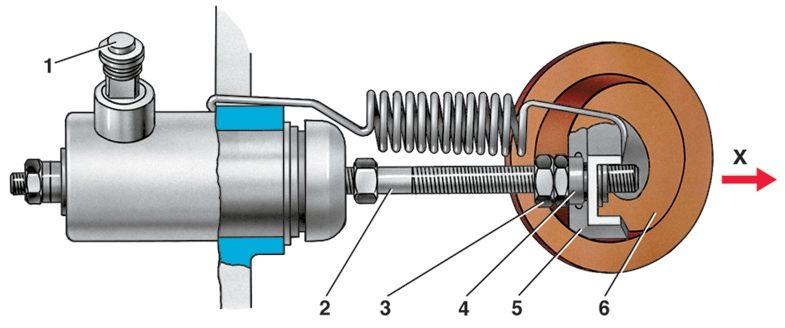

18. Проверьте и при необходимости отрегулируйте свободный ход наружного конца вилки выключения сцепления, который должен быть 4,5–5,5 мм. Указанная величина свободного хода вилки соответствует величине зазора S между подшипником и пятой (S=2,5 мм). Для проверки сдвиньте толкатель 2 (рис. 1.31) влево до упора в поршень рабочего цилиндра и прижмите вилку 5 к наконечнику 4 штока в направлении, противоположном стрелке Х. Затем переместите вилку относительно наконечника в направлении стрелки Х до упора подшипника в пяту. Перемещение конца вилки из первого положения во второе должно быть 4,5–5,5 мм. Для регулировки отверните контргайку 3 и, заворачивая или отворачивая наконечник, добейтесь требуемого перемещения вилки. Затем, удерживая наконечник в выбранном положении, затяните контргайку.

19. У привода сцепления ВАЗ свободный ход вилки выключения сцепления 4–5 мм. Он регулируется гайкой 5 (см. рис. 3.22), которая фиксируется контргайкой 6.

20. Вставьте главный цилиндр сцепления в сборе со шпильками со стороны моторного отсека  в отверстия щита передка.

21. Установите на место блок педалей и «наживите» гайки 20 (см. рис. 3.3) с подложенными шайбами. Затяните гайки.

22. Подсоедините наконечник 14 толкателя главного цилиндра к  педали 12 сцепления, вставив  палец 17 так, чтобы головка пальца была слева относительно педали (по направлению движения автомобиля), и  зашплинтовав его.

23. Проверьте полный ход педали сцепления, который должен быть 135–140 мм. При необходимости отрегулируйте исходное положение педали сцепления изменением длины тяги толкателя. Для увеличения хода педали надо удлинить толкатель (вывернуть его из наконечника 14), для уменьшения хода – укоротить толкатель (ввернуть его в наконечник.) После окончания регулировки положения педали  надежно зафиксируйте толкатель от проворачивания, затянув контргайку 13. Необходимо следить за тем, чтобы площадки педалей сцепления и тормоза были на одном уровне, допускается разница не более 5 мм.

24. Промойте свежей тормозной жидкостью и продуйте сжатым воздухом соединительную трубку 3 и шланг 5.

25. Соедините шланг 5 с рабочим цилиндром через переходник и уплотнительные шайбы. Второй конец шланга пропустите через отверстие в кронштейне и закрепите гайкой.

26. Подсоедините верхний конец соединительной трубки к главному цилиндру сцепления, ввернув соединительную гайку в резьбовое отверстие штуцера главного цилиндра. Нижний конец трубки соедините со шлангом на кронштейне щита передка и заверните соединительную гайку.

27. Залейте в систему гидропривода сцепления свежую тормозную жидкость и прокачайте систему.

ПРОКАЧКА ГИДРОПРИВОДА СЦЕПЛЕНИЯ

1. Заполните бачок главного цилиндра привода сцепления тормозной жидкостью до уровня между двумя кольцевыми рисками на корпусе бачка.

2. Снимите защитный колпачок 8 (см. рис. 3.21) и наденьте на головку клапана 7 резиновый шланг. Свободный конец шланга погрузите в тормозную жидкость, налитую в чистую прозрачную емкость.

3. Резко нажмите на педаль сцепления 2–3 раза (с интервалом между нажатиями 1–2 с) и, удерживая педаль нажатой, отверните на 1/2–1 оборот клапан 7 выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащийся в ней воздух (в виде пузырьков) выйдут через шланг в емкость с жидкостью.

4. После того как жидкость перестанет вытекать из шланга, заверните клапан выпуска воздуха.

5. Повторяйте операции 3, 4 до тех пор, пока полностью не прекратится выделение воздуха из вытекающей жидкости. При этом следите за уровнем жидкости в бачке и не допускайте его снижения более чем на 2/3 от нормального.

6. Удерживая педаль в нажатом состоянии, заверните клапан, снимите шланг, наденьте на клапан защитный колпачок и долейте жидкость в бачок до нормального уровня.

7. После прокачки нажмите педаль до упора и замерьте величину перемещения толкателя рабочего цилиндра, которая должна быть не менее 19 мм. В противном случае необходимо продолжить прокачку, так как в системе остался воздух.

8. Правильно прокачанная система гидропривода сцепления должна обеспечить плавное включение заднего хода в коробке передач. Если при выжатой до упора в пол педали сцепления имеет место ударное включение заднего хода, убедитесь в правильности установки свободного хода наружного конца вилки выключения сцепления (см. «Сборка и регулировка привода сцепления» пп. 18 и 19) и в исправности сцепления.

9. При нажатой до упора педали сцепления проверьте герметичность соединений трубки и шланга с главным и рабочим цилиндрами. При утечке жидкости подтяните соединительные гайки, нижний штуцер шланга и переходник до устранения течи.

10. Пустите двигатель и нажмите несколько раз на педаль сцепления до упора. При этом не должны обнаруживаться заедания, стуки, посторонние шумы или какие-нибудь другие дефекты.

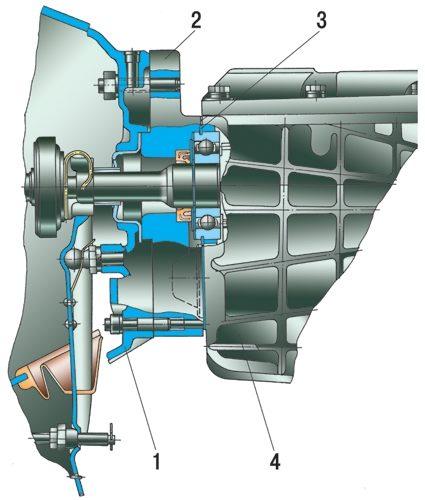

Замена картера сцепления

Необходимость замены картера сцепления может возникнуть при его поломке или деформации в результате удара о дорожное препятствие.

1. Запрессуйте в новый картер сцепления сальник первичного вала коробки передач.

2. Установите на картер вилку выключения сцепления.

3. Установите картер на штифты, запрессованные в задний торец блока цилиндров, после чего при помощи специального торцового ключа с длинным коловоротом затяните гайки с пружинными шайбами крепления картера к блоку цилиндров двигателя, а после установки стартера – две гайки крепления стартера к блоку цилиндра.

Соединение картера сцепления ВАЗ-2106 с коробкой передач Иж-2126

На автомобили Иж-2126 с двигателем УМПО-331 устанавливается пятиступенчатая коробка передач Иж-2126, в которой передаточные числа выполнены наиболее оптимально с точки зрения обеспечения лучших показателей автомобиля по разгону и расходу топлива.

С целью возможности установки этой коробки на автомобили Иж-2126 с двигателем ВАЗ-2106 между картером сцепления ВАЗ-2106 и коробкой передач Иж-2126 установлена проставка, которая крепится к картеру сцепления, после чего коробка передач крепится к проставке (рис. 3.25). При этом первичный вал в коробке передач длиннее на 52 мм и имеет обозначение не 2126-1701030, а 2126-1701030-80.

Задание:

Самостоятельно изучить пояснение к лабораторно-практическому занятию, а также представленные материалы по технологическому процессу ремонта деталей «неисправности сцепления, ремонт сцепления».

Используя знания, полученные в ходу изучения теоретического материала выполнить следующее:

Составьте краткий технологический маршрут – замены подшипника выключения;

Составьте краткий технологический маршрут - снятия и разборки привода сцепления;

Составьте краткий технологический маршрут – ремонта педального узла;

Составьте краткий технологический маршрут – сборки и регулировки привода сцепления;

Составьте краткий технологический маршрут – прокачки гидропривода сцепления;

Ответить на контрольные вопросы.

Содержание отчета:

Отчет о проделанной работе предоставляется в письменном виде в тетради в клетку.

Отчет должен содержать:

- Название лабораторно-практической работы;

- цель работы;

- оборудование рабочего места;

- схему устранения неисправности сцепления;

- замены подшипника выключения; снятия и разборки привода сцепления; ремонта педального узла; сборки и регулировки привода сцепления; прокачки гидропривода сцепления;

- ответы на контрольные вопросы;

- вывод о проделанной работе.

Контрольные вопросы:

1. Для чего предназначено сцепление?

2. Средний срок эксплуатации сцепления?

3. Объясните понятие «сцепление - ведет, сцепление – буксует».
