11.04.2020гр921Фотоэффект лекция продолжение

ТЕМА: Фотоэлементы.

План :1. лекция состоит из двух частей,конспект выполняем только 1 части

а.Часть для всех.

б.Для тех кто хочет учиться и планирует продолжение учебы в вузах.

2. рассмотрите рекомендованные фильмы

3.ДЛЯ ЛЮБОЗНАТЕЛЬНЫХ ПРОЧИТАЙТЕ ПУБЛИЕАЦИИ.

4 .Задание для всех.Составить сообщение « Солнечная энергетика в Саратовской области»

5.Господа студенты жду проекты в электронном виде(МОЖНО ЧЕРНОВИКИ В ФОРМАТЕ Dok)

Фотоэлементы

Вентильный фотоэффект

Возникновение ЭДС под действием света в системе, содержащей контакт двух различных полупроводников.

Используется в солнечных батареях, которые имеют КПД 12—16% и применяются в искусственных спутниках Земли, при получении энергии в пустыне.

Принцип действия солнечной батареи: при поглощении кванта энергии hv полупроводником освобождается дополнительная пара носителей (электрон и дырка), которые движутся в разных направлениях: дырка — в сторону полупроводников p-типа, а электрон — в сторону полупроводников n-типа.

В результате образуется в полупроводнике n-типа избыток свободных электронов, а в полупроводнике p-типа — избыток дырок. Возникает разность потенциалов.

Фотоэлементы и их применение

Приборы, в основе принципа действия которых лежит явление фотоэффекта, называют фотоэлементами.

Внешний фотоэффект

А — анод; К — катод светочувствительный; О — окошко для доступа света.

Достоинства фотоэлемента: безынерционность, фототок I пропорционален световому потоку Ф.

Недостатки фотоэлемента: слабый ток, малая чувствительность кдлинноволновому излучению; сложность в изготовлении, не используется в цепях переменного тока.

Применение в технике

1. Кино: воспроизведение звука.

2. Фототелеграф, фототелефон.

3. Фотометрия: для измерения силы света, яркости, освещенности.

4. Управление производственными процессами. Ф — фотоэлемент; У —усилитель; Р — электромагнитное реле; К. — катушка; Я — якорь.

Внутренний фотоэффект

Изменение концентрации носителей тока в веществе и как следствие изменение электропроводности данного вещества под действием света.

Фоторезистор—устройство, сопротивление которого зависит от освещенности.

Используется при автоматическом управлении электрическими цепями с помощью световых сигналов и в цепях переменного тока

Вентильный фотоэффект

Возникновение ЭДС под действием света в системе, содержащей контакт двух различных полупроводников.

Используется в солнечных батареях, которые имеют КПД 12—16% и применяются в искусственных спутниках Земли, при получении энергии в пустыне.

Принцип действия солнечной батареи: при поглощении кванта энергии hv полупроводником освобождается дополнительная пара носителей (электрон и дырка), которые движутся в разных направлениях: дырка — в сторону полупроводников p-типа, а электрон — в сторону полупроводников n-типа.

В результате образуется в полупроводнике n-типа избыток свободных электронов, а в полупроводнике p-типа — избыток дырок. Возникает разность потенциалов.

ДЛЯ ТЕХ КТО СОБИРАЕТСЯ ПРОДОЛЖАТЬ УЧЕБУ В ВУЗЕ

Внутренний фотоэффект. Фотоэлементы

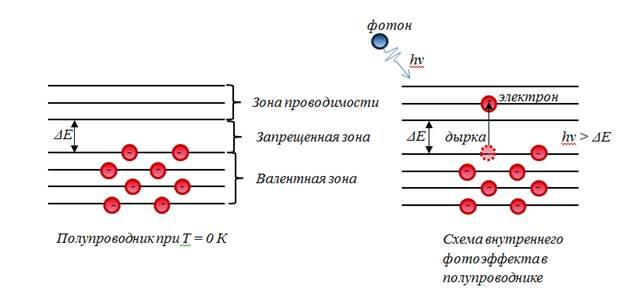

Внутренний фотоэффект - перераспределение электронов по энергетическим уровням в диэлектриках и полупроводниках (но не в металлах) под действием света. Если энергия кванта hv падающего света превышает ширину запрещенной зоны в диэлектрике или полупроводнике, то электрон, поглотивший квант, переходит из валентной зоны в зону проводимости. В результате этого перехода образуется пара носителей: в зоне проводимости электрон, а в валентной зоне - дырка. Таким образом, в зоне проводимости появляются носители заряда, и при включении полупроводника в цепь по ней будет протекать ток или при приложении внешнего электрического поля будет протекать ток, изменяющийся в зависимости от освещенности.

Внутренний фотоэффект приводит:

1. К изменению концентрации носителей в зоне проводимости (т.е. изме­нению проводимости);

2. Возникновению фото ЭДС.

На использовании внутреннего фотоэффекта основано действие фотоэлементов – устройств, преобразующих световую энергию в электрическую, или изменяющих свои свойства под действием падающего света. Изменяющие свойства работают ка внутреннем фотоэффекте: фотосопротивления (ФС), фотодиоды (ФД), фототранзисторы (ФТ), фоторезисторы, фотомикросхемы. Оптоэлектронная пара - в одном корпусе заключены источник света и фотоприемник - используются для гальванической развязки цепей.

Устройства, преобразующие световую энергию в электрическую, используют вентильный фотоэффект (разновидность внутреннего фотоэффекта) - возникновение фото ЭДС на p-n переходе или на границе металла с полупроводниками. Устройства на вентильном фотоэффекте используются в фотоаппаратах, в солнечных батареях, в калькуляторах, на спутниках, в некоторых домах. Фотоэлементы используются также в фотометрии, спектрометрии, в астрофизике, биологии и т.д.

Внешний фотоэффект используется в вакуумных фотоэлементах, фотоумножителях, в видиконах (трубки теле - и видеокамер) и т.д.

Масса и импульс фотона. Давление света

1. Фотон - это квант света. Согласно гипотезе световых квантов Эйнштейна, испускание, поглощение и распространение света происходит дискретными порциями (квантами), названными фотонами (фото – свет). Энергия фотона:

Эйнштейн получил формулу, связывающую массу и энергию. Формула Эйнштейна:

Для фотона Е= Е₀, следовательно  . Отсюда масса фотона:

Фотон отличается от макроскопических тел и элементарных частиц тем, что он является элементарной частицей света, которая в любой среде движет­ся со скоростью света и не имеет массы покоя m_{0 фотона} = 0.

Масса покоя - это масса, которой обладает частица при V =0, т.о., покоящихся фотонов не суще­ствует. Если свет остановить, то это означает, что энергия света поглотится веществом и света не будет. Массу фотона следует считать полевой массой, это означает, что свет обладает массой связанной с элементарным полем све­товой волны. Фотон обладает энергией, но всякой энергия соответствует мас­са (это следует из  ).

Если понимать под Е энергию электромагнитного поля, то под m следует понимать массу электромагнитного поля световой волны, т.о., поле, как и вещество, имеет энергию и массу. Поле - одна из форм существования материи. Наличие у поля энергии и массы является доказательством материальности электромагнитного поля.

1. Помимо энергии и массы, фотон обладает импульсом Р. В общей теории относительности получена связь между энергией и импульсом:

где с= 3 · 10⁸ м/с,

m₀ - масса покоя, т.к. для фотона m₀ = 0, то. Е =ср, следовательно,

Из сказанного выше следует, что фотон, как и любая другая частица, обладает энергией, импульсом и массой. Эти корпускулярные характеристики фотона связаны с волновой характеристикой света – частотой:

Проявление корпускулярно-волновой двойственности света - свет является волной и частицей.

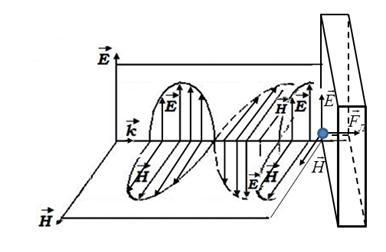

Экспериментальным доказательством наличия у фотона импульса является световое давление. Излучение, падающее на поверхность тела, оказывает на него давление. Вектор    волны приводит в упорядоченное движение элементарные заряды в веществе, а магнитное поле  действует на эти заряды с силой Лоренца. Эта сила оказывается направленной в сторону распространения излучения. Равнодействующая всех этих сил воспринимается как давление, оказываемое излучением на тело. Это объяснение давления с волновой точки зрения. С точки зрения квантовой теории давление света на поверхность обусловлено тем, что каждый фотон при соударении с поверхностью передает ей свой импульс.

 Пусть свет падает на нормали к поверхности. Если в единицу времени (t = 1с) на единицу площади (S = 1м²) поверхности тела задает N фотонов, то при коэффициенте отражения

света от поверхности  ρ – N фотонов отразится, а (1 – ρ) N - поглотится. Каждый фотон, поглощенный поверхностью, передаст ей импульс

а каждый отраженный

Давление света на поверхность равно импульсу, который передают поверхности в 1 с N фотонов:

где   - энергетическая освещенность - энергия всех фотонов, падающая на единицу поверхности в единицу времени,  ,   - объемная плотность энергии.

Давление света при нормальном падении

Давление света, если свет падает под углом і:

Число фотонов в единице объема (концентрация фотонов):

 [n] = м^-3.

Число фотонов, падающих в единицу времени на единицу площади:

Эффект Комптона

Еще одним эффектом, в котором проявляются корпускулярные свойства света, является эффект А. Комптона (1923 г.), заключающийся в изменении длины волны, рассеянного легкими атомами (парафин, графит, бор) рентгеновского излучения.

С хема опытов Комптона: монохроматические рентгеновские лучи, создаваемые рентгеновской трубкой А, проходят через диафрагмы Д и узким пучком направляются на легкое рассеивающее вещество В. Лучи, рассеянные на угол θ, регистрируются приемником рентгеновских лучей Пр. - рентгеновским спектрографом, в котором измеряется длина волны рассеянных рентге­новских лучей. Опыты Комптона показали, что длина волны λ’ рассеянного  света больше длины волны λ падающего свежа, причем разность λ’ – λ зависит только от угла рассеяния θ:

 - комптоновская длина волны, определяется массой исследуемого вещества.

Объяснение эффекта Комптона дано на основе квантовых представлений о   природе света.

В легких атомах электроны слабо связаны с ядрами, поэтому электроны можно считать свободным. Тогда эффект Комптона - результат упругого столкновения рентгеновских фотонов со свободными электронами. Для упругого столкновения выполняется закон сохранения энергии и закон сохранения импульса.

Закон сохранения энергии для эффекта Комптона (энергия системы до взаимодействия равняется энергия системы после взаимодействия)

где  hν - энергия падающего фотона,

m₀c - энергия покоящегося электрона,

 hν’ - энергия рассеянного фотона,

hν + m₀c - энергия до взаимодействия.

Закон сохранения импульса для эффекта Комптона:

- импульс падающего фотона;

р' - импульс электрона отдачи;

- импульс рассеянного фотона.

Масса релятивистской частицы

Энергия

   (1)

    (2)

Возведем в квадрат и учтем, что

      (3)

 Из (2) следует

                     (4)

Сравнивая (3) и (4) получим:

Умножим на   и получим

Учтём

 следовательно,

Корпускулярно-волновая двойственность свойств света

В таких опытах как интерференция, дифракция, поляризация, дисперсия проявляются волновые свойства света и для описания света используются волновые характеристика: λ,ν. В эффектах квантовой оптики: тепловое излу­чение, фотоэффект, фотохимическое действие света, давление света, эффект Комптона, свет проявляет себя как частица и для его описания используются корпускулярные характеристики: масса, импульс. Развитие оптики, вся совокупность оптических явлений показали, что свойства непрерывности, характерные для электромагнитного поля световой волны не следует противопоставлять свойствам дискретности, характерным для фотонов. Свет имеет сложные корпускулярно-волновые свойства: обладает одновременно и волновыми и квантовыми свойствами - корпускулярно-волновая дуализм (двойственность) свойств света.

Связь корпускулярных и волновых свойств света отражают формулы для энергии, импульса, массы фотона:

Волновые свойства играют определенную роль в закономерностях рас­пространения света, интерференции, дифракции, поляризации, а корпускулярные в процессах взаимодействия света с веществом. Чем больше λ (меньше ν), тем меньше р и Е фотона и тем труднее обнаружить квантовые свойства света (например, фотоэффект происходит только при hv A_выx). Чем меньше λ (больше ν), тем труднее обнаружить волновые свойства света. Например, рентгеновские лучи λ ~ 10^-10 м дифрагируют только на кристаллической решетке твердого тела.

Взаимосвязь между волновыми и орпускулярными  свойствами света объясняют с помощью статических методов.

Волновые свойства присущи не только большой совокупности фотонов, но и каждому фотону в от
