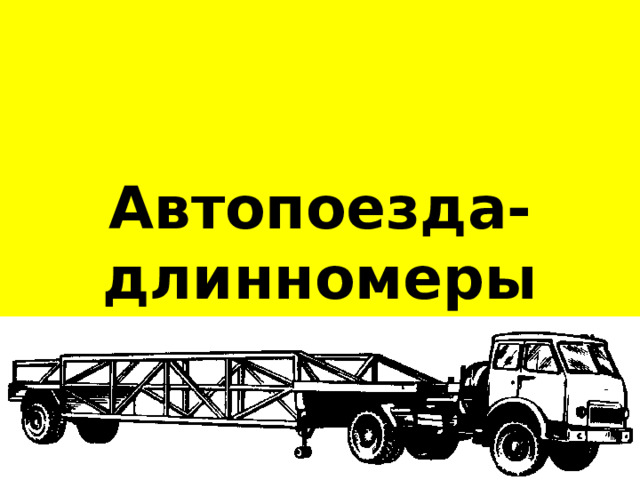

11 Автопоезда-длинномеры

Автопоезда-длинномеры

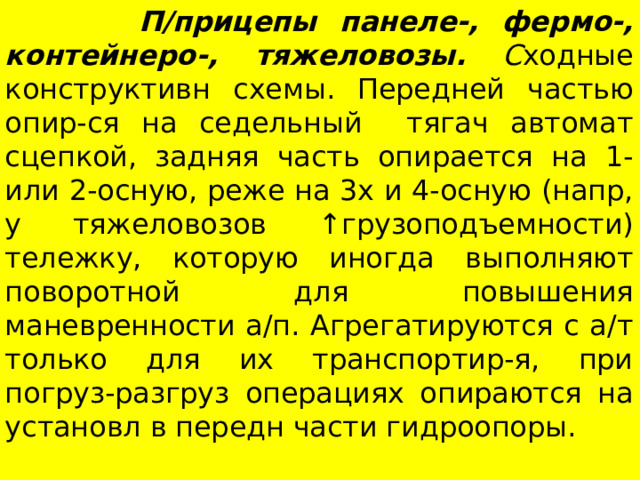

• П/прицепы панеле-, фермо-, контейнеро-, тяжеловозы. С ходные конструктивн схемы. Передней частью опир-ся на седельный тягач автомат сцепкой, задняя часть опирается на 1-или 2-осную, реже на 3х и 4-осную (напр, у тяжеловозов ↑г рузоподъемности) тележку, которую иногда выполняют поворотной для повышения маневренности а/п. Агрегатируются с а/т только для их транспортир-я, при погруз-разгруз операциях опираются на установл в передн части гидроопоры.

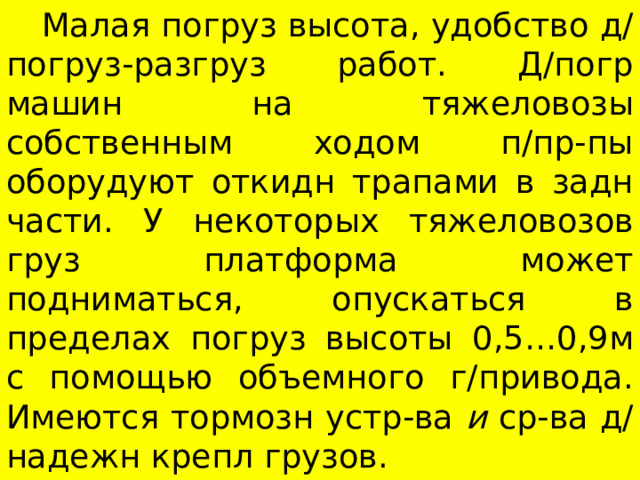

• Малая погруз высота, удобство д/погруз-разгруз работ. Д/погр машин на тяжеловозы собственным ходом п/пр-пы оборудуют откидн трапами в задн части. У некоторых тяжеловозов груз платформа может подниматься, опускаться в пределах погруз высоты 0,5…0,9м с помощью объемного г/привода. Имеются тормозн устр-ва и ср-ва д/надежн крепл грузов.

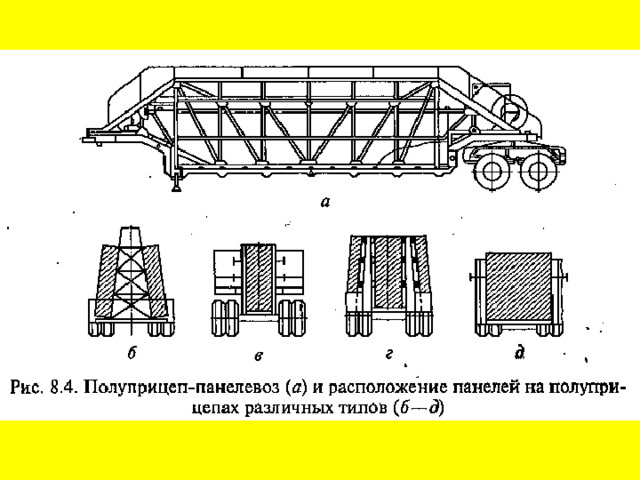

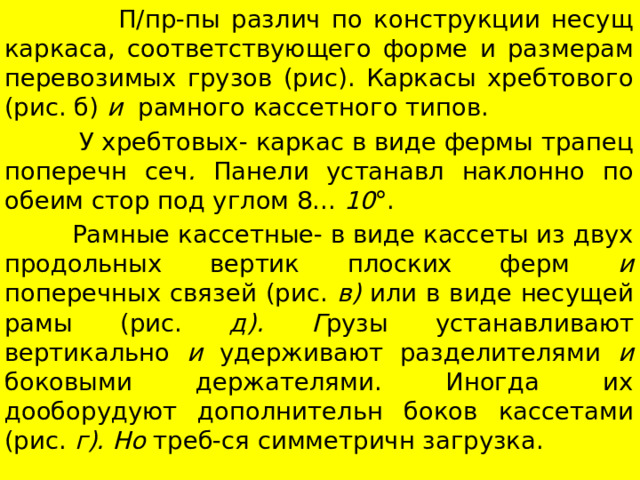

П/пр-пы различ по конструкции несущ каркаса, соответствующего форме и размерам перевозимых грузов (рис). Каркасы хребтового (рис. б) и рамного кассетного типов.

У хребтовых- каркас в виде фермы трапец поперечн сеч . Панели устанавл наклонно по обеим стор под углом 8... 10 °.

Рамные кассетные- в виде кассеты из двух продольных вертик плоских ферм и поперечных связей (рис. в) или в виде несущей рамы (рис. д). Г рузы устанавливают вертикально и удерживают разделителями и боковыми держателями. Иногда их дооборудуют дополнительн боков кассетами (рис. г). Но треб-ся симметричн загрузка.

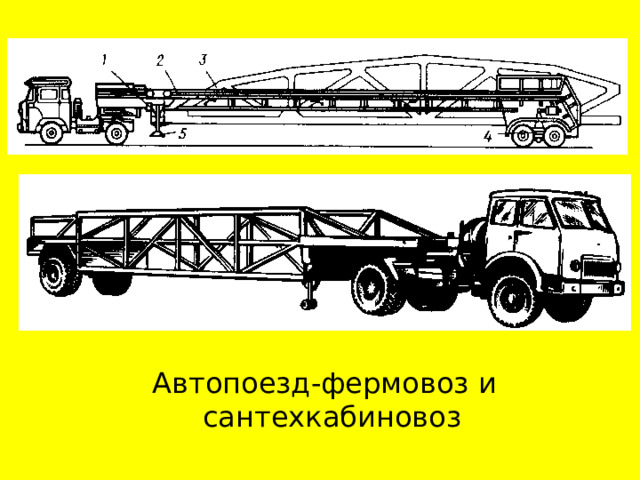

Автопоезд-фермовоз и сантехкабиновоз

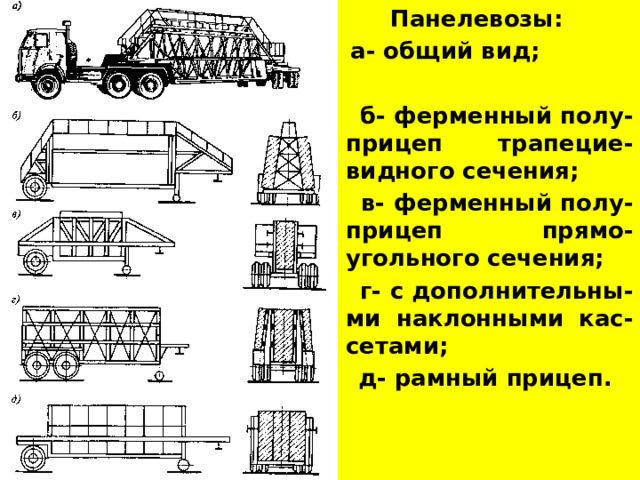

Панелевозы:

а- общий вид;

б- ферменный полу-прицеп трапецие-видного сечения;

в- ферменный полу-прицеп прямо-угольного сечения;

г- с дополнительны-ми наклонными кас-сетами;

д- рамный прицеп.

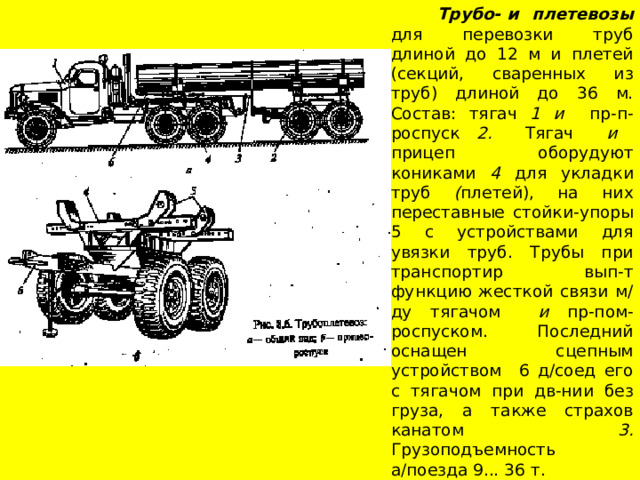

Трубо- и плетевозы для перевозки труб длиной до 12 м и плетей (секций, сваренных из труб) длиной до 36 м. Состав: тягач 1 и пр-п-роспуск 2. Тягач и прицеп оборудуют кониками 4 для укладки труб ( плетей), на них переставные стойки-упоры 5 с устройствами для увязки труб. Трубы при транспортир вып-т функцию жесткой связи м/ду тягачом и пр-пом-роспуском. Последний оснащен сцепным устройством 6 д/соед его с тягачом при дв-нии без груза, a также страхов канатом 3. Грузоподъемность а/поезда 9... 36 т.

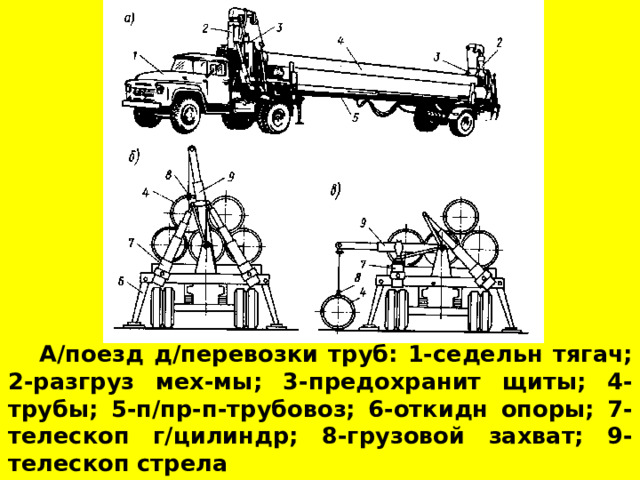

А/поезд д/перевозки труб: 1-седельн тягач; 2-разгруз мех-мы; 3-предохранит щиты; 4-трубы; 5-п/пр-п-трубовоз; 6-откидн опоры; 7-телескоп г/цилиндр; 8-грузовой захват; 9-телескоп стрела
