12.11.ТО 107. МДК 01.01 Устройство автомобилей.

Преподаватель Великая Г.В. Электронный адрес почты: [email protected]

Задание выдано 12.11.2020. Задание выполнить до 16.11.2020г.

Литература: Лекция Системы питания двигателя с впрыском топлива (инжекторный двигатель).

Задание: Изучить лекцию. Ответить на вопросы:

1. Начертить схему многоточечной системы впрыска (распределенный впрыск)

2. Записать перечень основных узлов системы впрыска топлива

3. Сравните схемы карбюраторного двигателя с инжекторным. Запишите отличия.

Лекция Системы питания двигателя с впрыском топлива (инжекторный двигатель)

Карбюраторы, так долго служившие верой и правдой многим поколениям автомобилистов, уходят в историю. Основная причина этого заключается в том, что карбюраторы не могут удовлетворять современным требованиям по расходу топлива и содержанию вредных веществ в отработавших газах. Применение систем впрыска топлива позволяет решить эти проблемы.

Система центрального (одноточечного) впрыска топлива является родоначальницей всех систем впрыска (рис. 18 а).

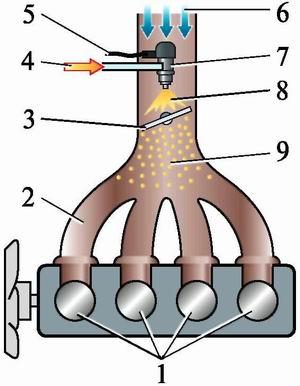

Рис. 1 Схема центрального впрыска топлива: 1 – цилиндры двигателя; 2 – впускной трубопровод; 3 – дроссельная заслонка; 4 – подача топлива; 5 – электрический провод, по которому к форсунке поступает управляющий сигнал; 6 – поток воздуха; 7 – электромагнитная форсунка; 8 – факел топлива; 9 – горючая смесь

При центральном впрыске порция топлива через электромагнитную форсунку (инжектор) подается в зону дроссельной заслонки во впускном коллекторе, где смешивается с потоком воздуха. Получается горючая смесь, которая затем поступает в цилиндры двигателя.

Многоточечная система впрыска (распределенный впрыск) – это следующий этап в эволюции систем впрыска (рис. 18 б).

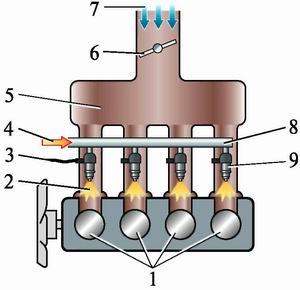

Рис. 2 Схема многоточечного впрыска топлива: 1 – цилиндры двигателя; 2 – факел топлива; 3 – электрический провод, по которому к форсунке поступает управляющий сигнал; 4 – подача топлива; 5 – впускной трубопровод; 6 – дроссельная заслонка; 7 – поток воздуха; 8 – топливная рампа; 9 – электромагнитная форсунка

При многоточечном впрыске топливо подается в зону открытого впускного клапана отдельной форсункой для каждого цилиндра двигателя. Такие конструкции более сложны, но получили наибольшее применение, так как обеспечивают лучшие показатели по экономичности двигателя и токсичности отработавших газов.

Устройство системы впрыска топлива, а также схема расположения ее основных узлов показаны на рис. 3

Перечень основных узлов системы впрыска топлива

1 – топливный бак; 2 – топливный насос; 3 – топливный фильтр; 4 – регулятор давления топлива; 5 – датчик положения распределительного вала; 6 – распределительный вал; 7 – высоковольтный провод; 8 – электрический провод, по которому к форсунке поступает управляющий сигнал от ЭБУ; 9 – электромагнитная форсунка; 10 – дроссельная заслонка; 11 – впускной трубопровод; 12 – датчик массового расхода воздуха; 13 – воздушный фильтр; 14 – датчик температуры воздуха; 15 – датчик положения дроссельной заслонки; 16 – впускной клапан; 17 – камера сгорания; 18 – цилиндр; 19 – поршень; 20 – датчик температуры охлаждающей жидкости; 21 – выпускной клапан; 22 – свеча зажигания; 23 – пружина впускного клапана; 24 – выпускной трубопровод; 25 – датчик концентрации кислорода (лямбда-зонд); 26 – каталитический нейтрализатор; 27 – дополнительный глушитель; 28 – основной глушитель; 29 – электронный блок управления (ЭБУ); 30 – диагностическая лампа-сигнализатор; 31 – диагностическая колодка

Рис. 3. Схема расположения основных узлов системы впрыска топлива
