12.11. ТО 307. МДК 01.07 Кузовной ремонт

Преподаватель Великая Г.В. Электронный адрес почты: [email protected]

Задание выдано 12.11.2020. Задание выполнить до 16.11.2020г.

Литература: Лекция: Оборудование для восстановления геометрии кузовов.

Задание: Изучить лекцию. Выполнить конспект: (назначение стендаБС-132.000, перечень механизмов стенда, принцип действия стенда)

Лекция: Оборудование для восстановления геометрии кузовов

Стенд БС-132.000 с анкерными устройствами (рис. 1, 2) для правки деформированных элементов аварийных кузовов легковых автомобилей. Стенд состоит из набора анкерных устройств 10, вмонтированных в пол производственного помещения, комплекта специальных подставок с силовыми поперечными трубами 9 и захватами, закрепляемыми за ребра жесткости порогов кузова, силовой установки 1, передающей растягивающие усилия на деформированный элемент кузова через цепи 2, 8 и силовой цилиндр 3 гидравлического насоса 11.

Ремонтируемый автомобиль устанавливается в центре стенда и на его кузове закрепляется силовая поперечная труба 9, которая опирается на подставки. Силовая установка 1 снабжена колесами, легко перемещается и может быть быстро закреплена в одной из

точек с любой стороны автомобиля с помощью анкерных устройств 10.

Особое место в стенде занимают четыре переносные вертикальные опоры 7 из стальных труб диаметром 120 мм и поперечные траверсы 4 из труб прямоугольного сечения 70 х 70 мм с толщиной стенки 4 мм. Вертикальные опоры воспринимают силовые нагрузки и могут быть установлены в анкерные гнезда, забетонированные вровень с полом с четырех сторон рабочего места в любом сочетании, в зависимости от требуемого направления пра-

вочных усилий.

К вертикальным опорам (для каждого конкретного случая на своей высоте) прикреплены поперек траверсы 4, к которым присоединена ползушка 5 и силовой цилиндр 6.

Конструкция установки проста, но допускает одновременное приложение правочных усилий в нескольких точках и под различными углами. Максимальное усилие растяжки 100 кН, максимальный ход штока цилиндра — 120 мм; габаритные размеры установки

8 х 5 м

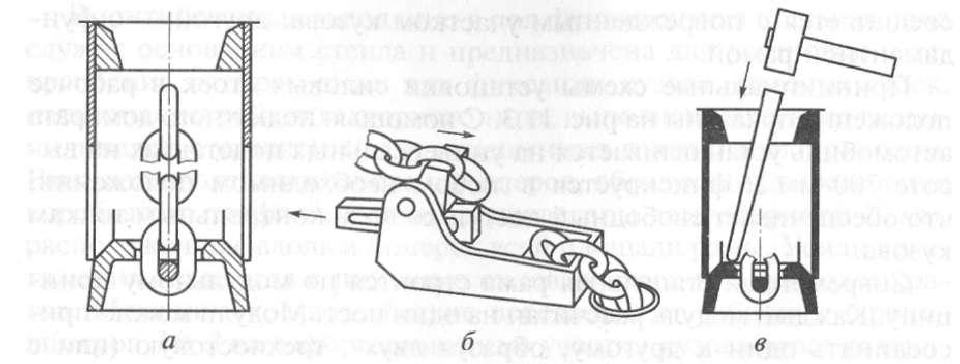

. Рис. 1 Анкерный стакан (а), фиксирующий каблук (б) и схема отсоединения

цепи (в)

Для правки кузовов

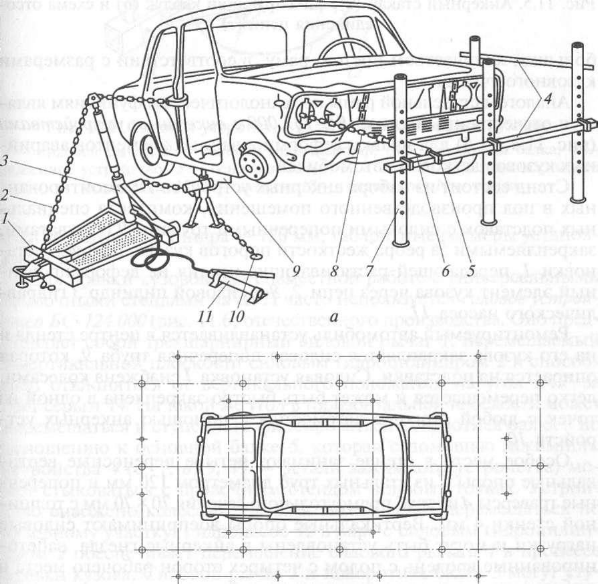

Рис. 2. Стенд БС-132.000 с анкерными устройствами (а) и схема расположения

анкерных устройств и гнезд под вертикальные опоры (б):

1 — силовая установка; 2, 8 — цепи; 3, 6 — силовые цилиндры; 4 — поперечные

траверсы; 5 — ползушка; 7 — переносные вертикальные опоры; 9 — силовая

поперечная труба; 10 — анкерное устройство; 11 — гидравлический насос__
