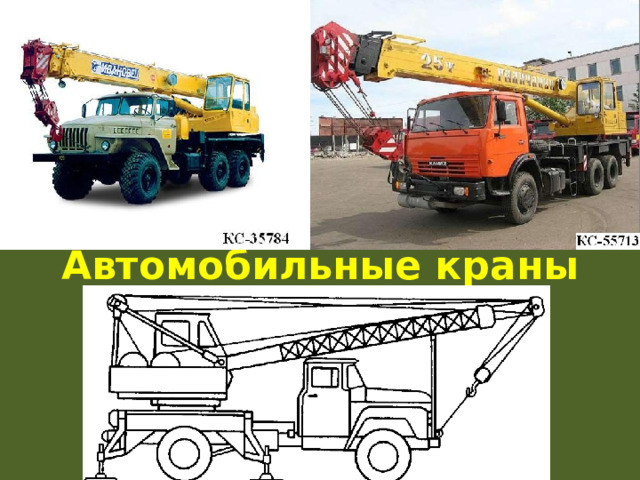

17 Автомобильные краны

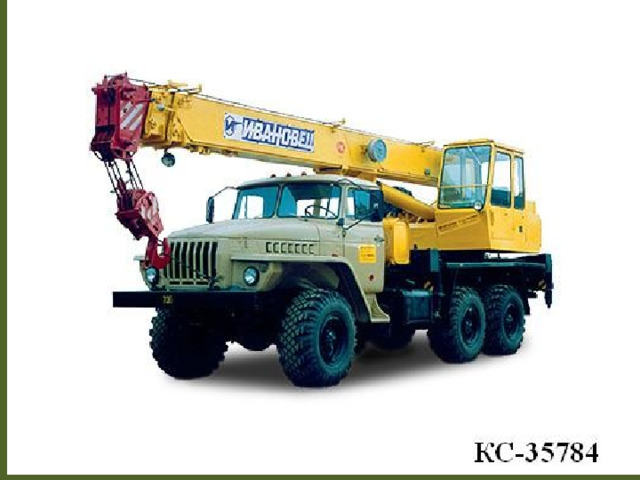

Автомобильные краны

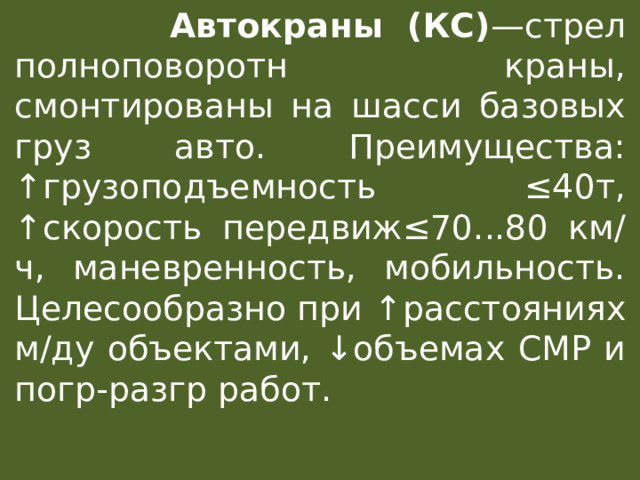

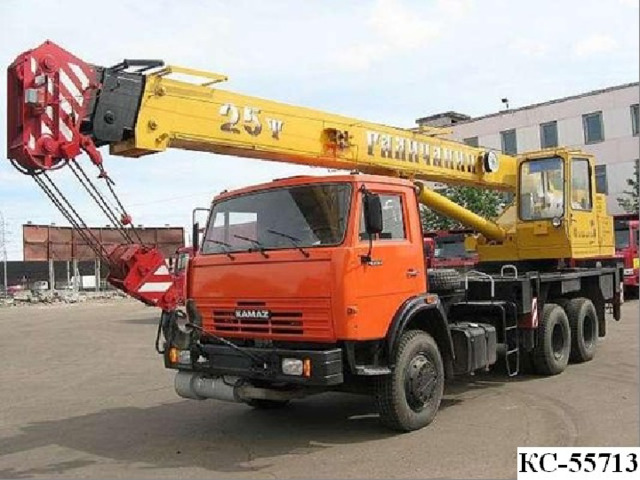

Автокраны (КС) —стрел полноповоротн краны, смонтированы на шасси базовых груз авто. Преимущества: ↑ грузоподъемность ≤40т, ↑ скорость передвиж≤70...80 км/ч, маневренность, мобильность. Целесообразно при ↑ расстояниях м/ду объектами, ↓ объемах СМР и погр-разгр работ.

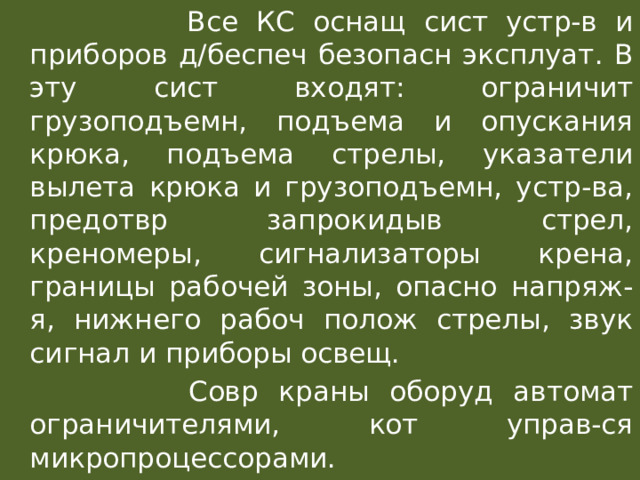

Все КС оснащ сист устр-в и приборов д/беспеч безопасн эксплуат. В эту сист входят: ограничит грузоподъемн, подъема и опускания крюка, подъема стрелы, указатели вылета крюка и грузоподъемн, устр-ва, предотвр запрокидыв стрел, креномеры, сигнализаторы крена, границы рабочей зоны, опасно напряж-я, нижнего рабоч полож стрелы, звук сигнал и приборы освещ.

Совр краны оборуд автомат ограничителями, кот управ-ся микропроцессорами.

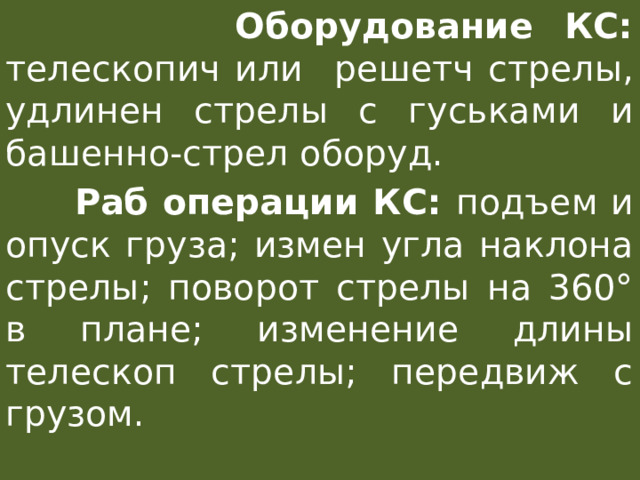

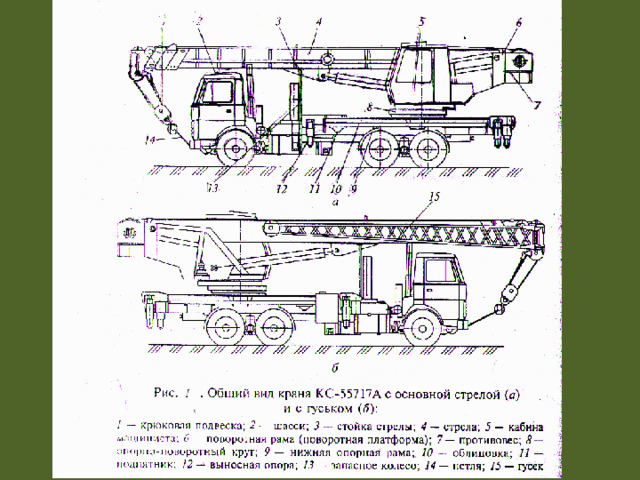

Оборудование КС: телескопич или решетч стрелы, удлинен стрелы с гуськами и башенно-стрел оборуд.

Раб операции КС: подъем и опуск груза; измен угла наклона стрелы; поворот стрелы на 360° в плане; изменение длины телескоп стрелы; передвиж с грузом.

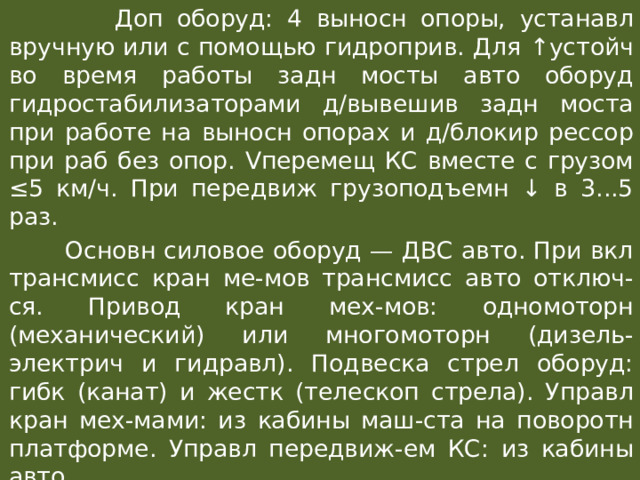

Доп оборуд: 4 выносн опоры, устанавл вручную или с помощью гидроприв. Для ↑ устойч во время работы задн мосты авто оборуд гидростабилизаторами д/вывешив задн моста при работе на выносн опорах и д/блокир рессор при раб без опор. Vперемещ КС вместе с грузом ≤5 км/ч. При передвиж грузоподъемн ↓ в 3...5 раз.

Основн силовое оборуд — ДВС авто. При вкл трансмисс кран ме-мов трансмисс авто отключ-ся. Привод кран мех-мов: одномоторн (механический) или многомоторн (дизель-электрич и гидравл). Подвеска стрел оборуд: гибк (канат) и жестк (телескоп стрела). Управл кран мех-мами: из кабины маш-ста на поворотн платформе. Управл передвиж-ем КС: из кабины авто.

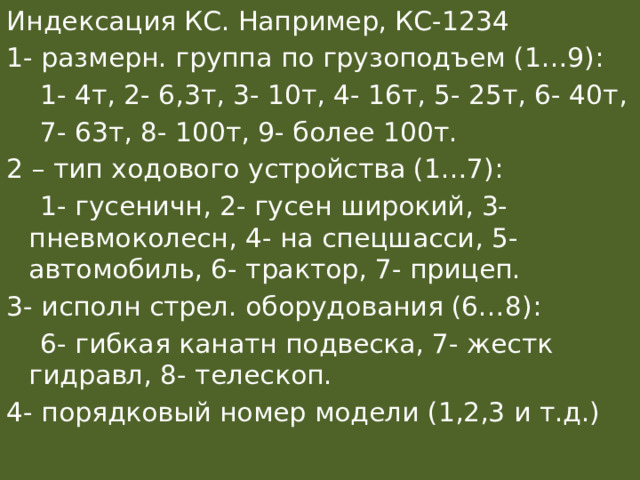

Индексация КС. Например, КС-1234

1- размерн. группа по грузоподъем (1…9):

1- 4т, 2- 6,3т, 3- 10т, 4- 16т, 5- 25т, 6- 40т,

7- 63т, 8- 100т, 9- более 100т.

2 – тип ходового устройства (1…7):

1- гусеничн, 2- гусен широкий, 3- пневмоколесн, 4- на спецшасси, 5- автомобиль, 6- трактор, 7- прицеп.

3- исполн стрел. оборудования (6…8):

6- гибкая канатн подвеска, 7- жестк гидравл, 8- телескоп.

4- порядковый номер модели (1,2,3 и т.д.)

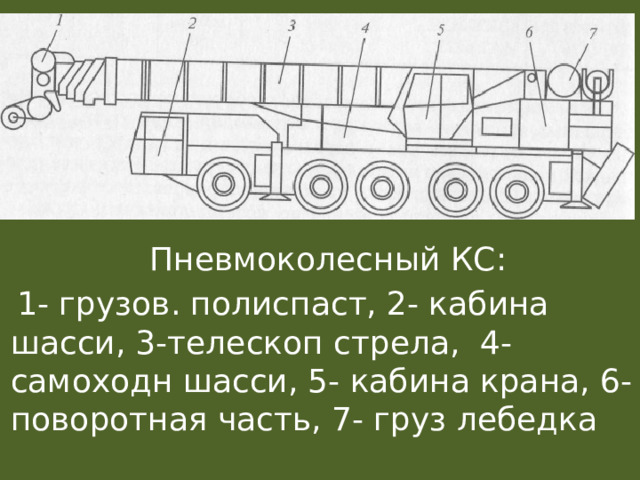

Пневмоколесный КС:

1- грузов. полиспаст, 2- кабина шасси, 3-телескоп стрела, 4- самоходн шасси, 5- кабина крана, 6-поворотная часть, 7- груз лебедка

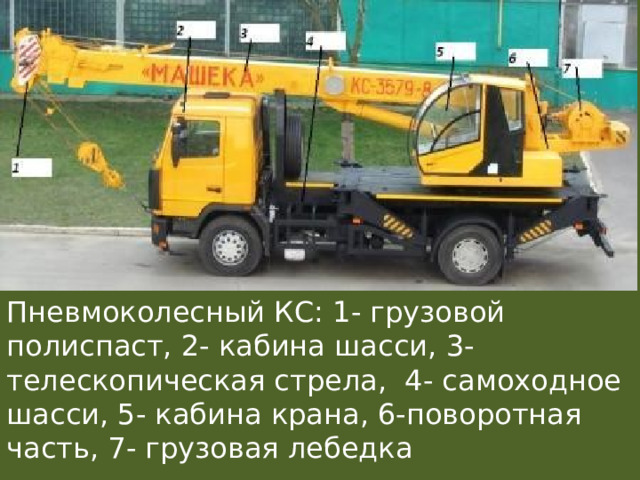

Пневмоколесный КС: 1- грузовой полиспаст, 2- кабина шасси, 3-телескопическая стрела, 4- самоходное шасси, 5- кабина крана, 6-поворотная часть, 7- грузовая лебедка

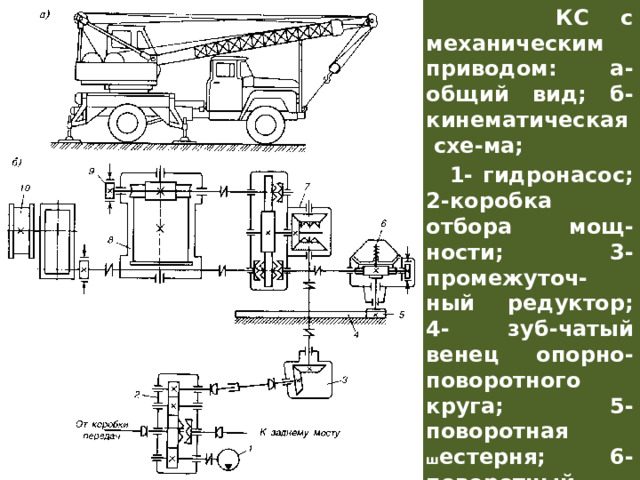

КС с механическим приводом: а- общий вид; б- кинематическая схе-ма;

1- гидронасос; 2-коробка отбора мощ-ности; 3- промежуточ-ный редуктор; 4- зуб-чатый венец опорно-поворотного круга; 5-поворотная ш естерня; 6- поворотный меха-низм; 7- реверсивно-распределительный механизм; 8;10- грузовая и стреловая лебедки; 9- тормоза.

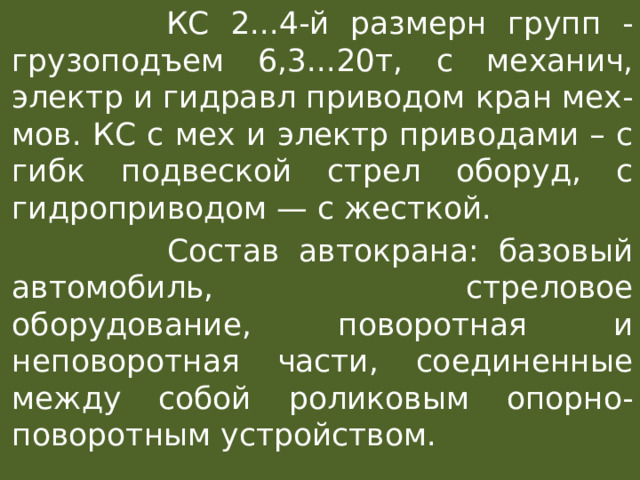

КС 2...4-й размерн групп - грузоподъем 6,3...20т, с механич, электр и гидравл приводом кран мех-мов. КС с мех и электр приводами – с гибк подвеской стрел оборуд, с гидроприводом — с жесткой.

Состав автокрана: базовый автомобиль, стреловое оборудование, поворотная и неповоротная части, соединенные между собой роликовым опорно-поворотным устройством.

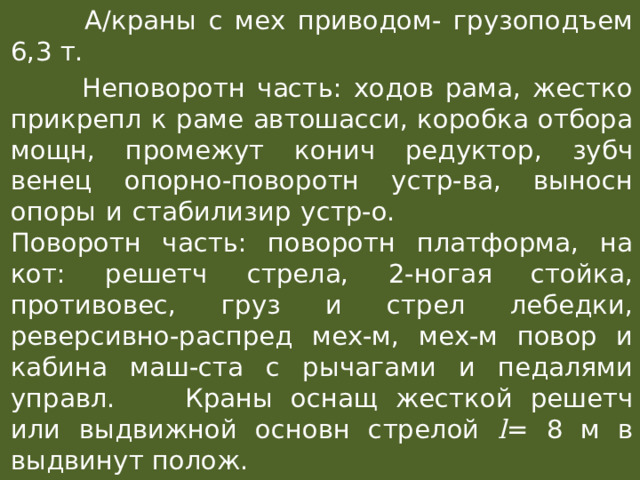

А/краны с мех приводом- грузоподъем 6,3 т.

Неповоротн часть: ходов рама, жестко прикрепл к раме автошасси, коробка отбора мощн, промежут конич редуктор, зубч венец опорно-поворотн устр-ва, выносн опоры и стабилизир устр-о. Поворотн часть: поворотн платформа, на кот: решетч стрела, 2-ногая стойка, противовес, груз и стрел лебедки, реверсивно-распред мех-м, мех-м повор и кабина маш-ста с рычагами и педалями управл. Краны оснащ жесткой решетч или выдвижной основн стрелой l = 8 м в выдвинут полож.

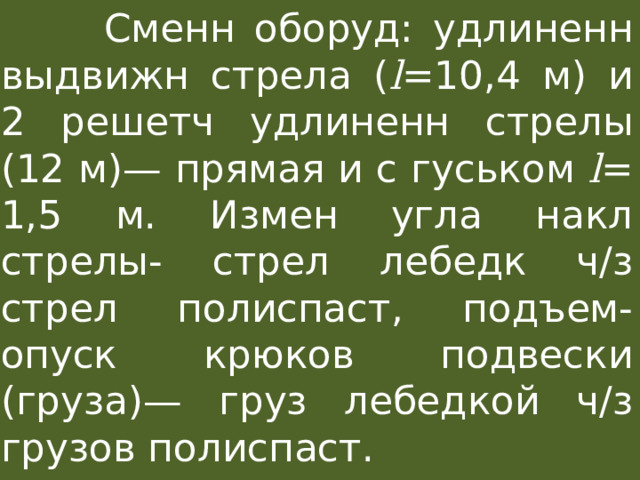

Сменн оборуд: удлиненн выдвижн стрела ( l =10,4 м) и 2 решетч удлиненн cтрелы (12 м)— прямая и с гуськом l = 1,5 м. Измен угла накл стрелы- стрел лебедк ч/з стрел полиспаст, подъем-опуск крюков подвески (груза)— груз лебедкой ч/з грузов полиспаст.

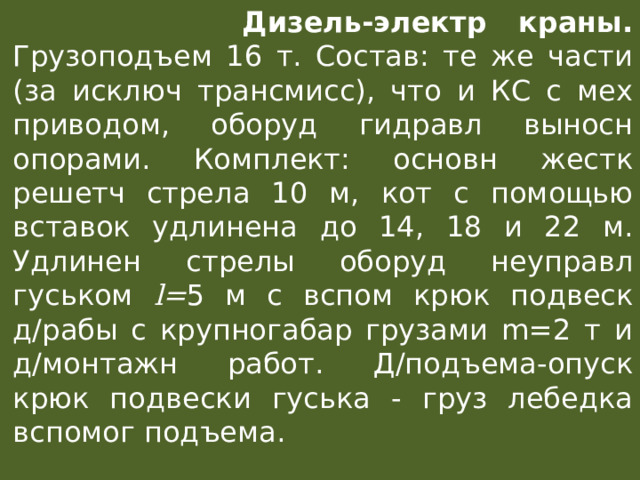

Дизель-электр краны. Грузоподъем 16 т. Состав: те же части (за исключ трансмисс), что и КС с мех приводом, оборуд гидравл выносн опорами. Комплект: основн жестк решетч стрела 10 м, кот с помощью вставок удлинена до 14, 18 и 22 м. Удлинен стрелы оборуд неуправл гуськом l= 5 м с вспом крюк подвеск д/рабы с крупногабар грузами m=2 т и д/монтажн работ. Д/подъема-опуск крюк подвески гуська - груз лебедка вспомог подъема.

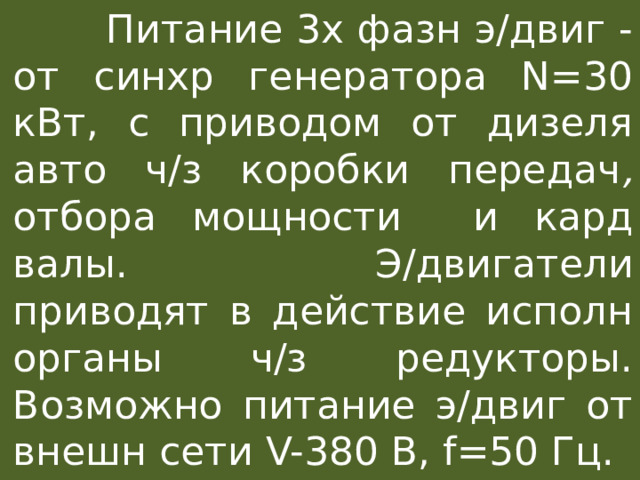

Питание 3х фазн э/двиг - от синхр генератора N=30 кВт, c приводом от дизеля авто ч/з коробки передач , отбора мощности и кард валы. Э/двигатели приводят в действие исполн органы ч/з редукторы. Возможно питание э/двиг от внешн сети V-380 В, f=50 Гц.

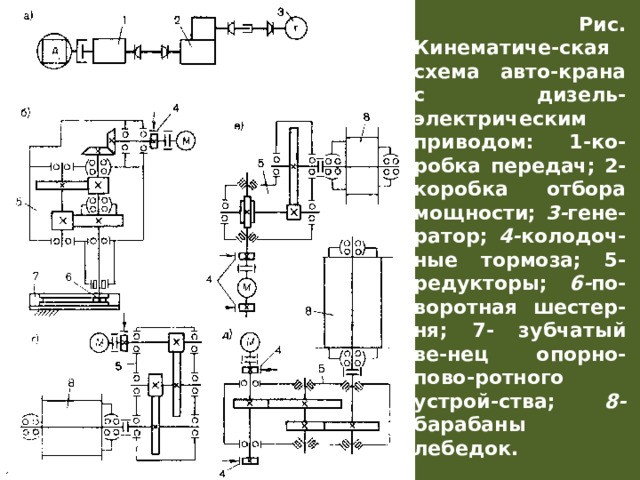

Рис. Кинематиче-ская схема авто-крана с дизель-электрическим приводом: 1-ко-робка передач; 2- коробка отбора мощности; 3- гене-ратор; 4- колодоч-ные тормоза; 5-редукторы; 6- по-воротная шестер-ня; 7- зубчатый ве-нец опорно-пово-ротного устрой-ства; 8- барабаны лебедок.

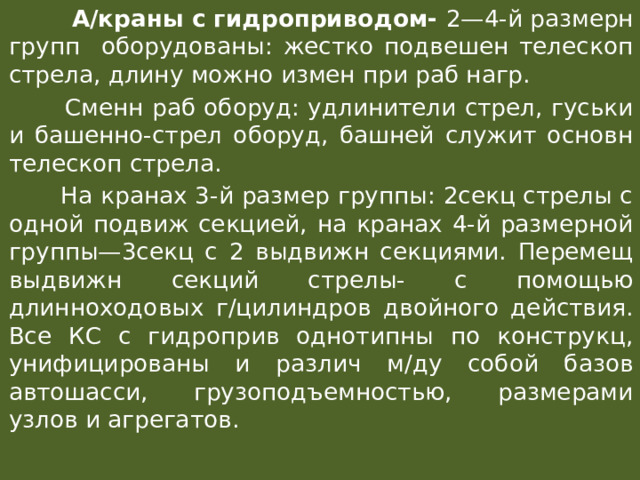

А/краны с гидроприводом- 2—4-й размерн групп оборудованы: жестко подвешен телескоп стрела, длину можно измен при раб нагр.

Сменн раб оборуд: удлинители стрел, гуськи и башенно-стрел оборуд, башней служит основн телескоп стрела.

На кранах 3-й размер группы: 2секц стрелы с одной подвиж секцией, на кранах 4-й размерной группы—3секц с 2 выдвижн секциями. Перемещ выдвижн секций стрелы- с помощью длинноходовых г/цилиндров двойного действия. Все КС с гидроприв однотипны по конструкц, унифицированы и различ м/ду собой базов автошасси, грузоподъемностью, размерами узлов и агрегатов.

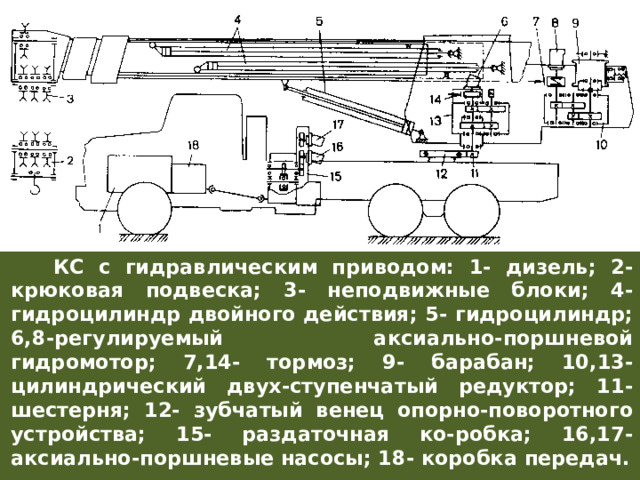

КС с гидравлическим приводом: 1- дизель; 2- крюковая подвеска; 3- неподвижные блоки; 4- гидроцилиндр двойного действия; 5- гидроцилиндр; 6,8-регулируемый аксиально-поршневой гидромотор; 7,14- тормоз; 9- барабан; 10,13- цилиндрический двух-ступенчатый редуктор; 11- шестерня; 12- зубчатый венец опорно-поворотного устройства; 15- раздаточная ко-робка; 16,17- аксиально-поршневые насосы; 18- коробка передач.

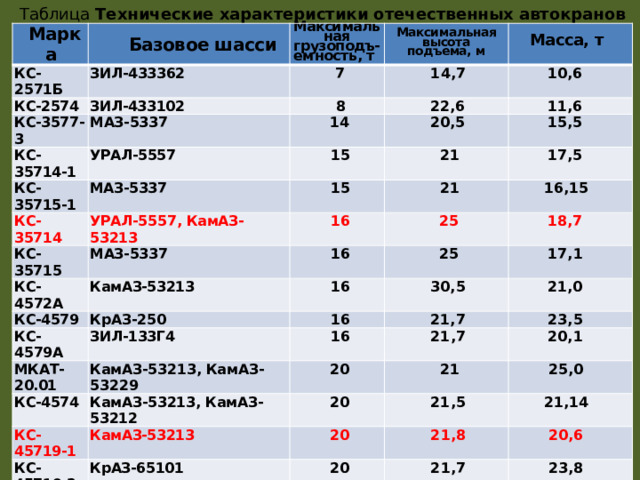

Таблица Технические характеристики отечественных автокранов

Марка

Базовое шасси

КС-2571Б

ЗИЛ-433362

Макси мальная грузоподъ-ем ность, т

КС-2574

Макси мальная высота

КС-3577-3

ЗИЛ-433102

7

14,7

Масса, т

МАЗ-5337

подъема, м

КС-35714-1

8

10,6

КС-35715-1

УРАЛ-5557

22,6

14

КС-35714

МАЗ-5337

15

11,6

20,5

УРАЛ-5557, КамАЗ-53213

15,5

КС-35715

21

15

КС-4572А

16

21

МАЗ-5337

17,5

16,15

25

КС-4579

КамАЗ-53213

16

18,7

КрАЗ-250

КС-4579А

16

25

МКАТ-20.01

ЗИЛ-133Г4

17,1

30,5

16

КамАЗ-53213, КамАЗ-53229

КС-4574

16

21,7

21,0

21,7

КС-45719-1

КамАЗ-53213, КамАЗ-53212

23,5

20

КС-45719-2

20,1

КамАЗ-53213

21

20

КрАЗ-65101

КС-45719-4

25,0

20

21,5

КамАЗ-53228

МТА-160К

21,8

20

21,14

УРАЛ-4320-1912-30, КамАЗ-53213

20,6

КС-45717

21,7

20

УРАЛ-55571, КамАЗ-53213

КС-45716-1

23,8

20

21,8

20,3

22,5

КС-45721

УРАЛ-4320-1912-30

22

20,7

УРАЛ-4320-1912-30

МТА-200

22,5

28,2

КамАЗ-53213

КС-5476

20,7

29,1

22,5

МЗКТ-8006

25

КС-6973

21,8

21,3

КС-6476

20,3

22,1

25

КЗКТ-7926

36,5

21,1

МАЗ-6923

50

27,1

39

50

42,6

49,3

39,4

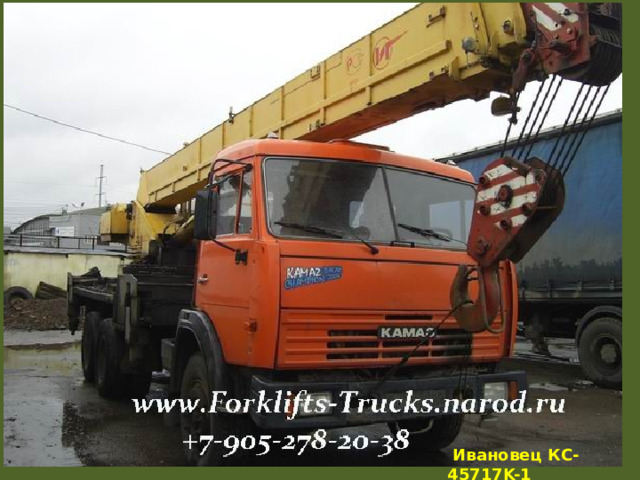

Ивановец КС-45717K-1
