№18 Неплавящиеся электроды

Неплавящиеся электроды.

Неплавящиеся электродные стержни изготовляют из чистого вольфрама, из вольфрама с присадками оксидов тория, лантана или иттрия (цветом обозначается вид присадки), электротехнического угля и прессованного графита (рис.).

Вольфрам — тугоплавкий металл (температура плавления 3410 °С), имеет достаточно высокую электропроводность и теплопроводность. При сварке вольфрамовым электродом на постоянном токе применяют прямую полярность.

Для электродов применяют стержни следующих марок:

• ЭВЧ - электродный вольфрам чистый;

• ЭВЛ-10 и ЭВЛ-20 — электродный вольфрам с присадкой 1— 2% оксида лантана;

• ЭВТ-15 — электродный вольфрам с оксидом тория;

• ЭВИ-30 — электродный вольфрам с 1,5 — 2% оксида иттрия.

Присадки к вольфраму способствуют устойчивому горению дуги, а также позволяют увеличивать плотность тока на электроде. Для уменьшения окисления вольфрамового электрода и защиты сварочной ванны сварка производится в инертном газе. Диаметр вольфрамовых электродов составляет 2—10 мм в зависимости от силы сварочного тока.

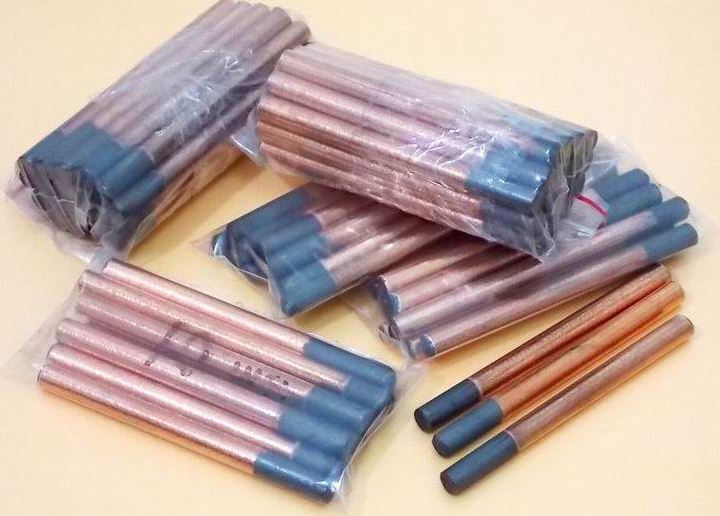

Рис. Неплавящиеся электроды.

ВОЛЬФРАМ УГОЛЬ (ГГРАФИТ)
