26. Параллельное соединение

Физика 8 класс.

26. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант 1

I (2) Требуется изготовить елочную гирлянду из лампочек, рассчитанных на напряжение 6 В, чтобы ее можно было включить в сеть напряжением 120 В. Сколько для этого надо взять лампочек?

1. 4; 2. 8; 3. 16; 4. 20; 5. 30.

II (2) Определите общее сопротивление цепи, если сопротивле­ние подводящих проводов 2 Ом, включенной части рео­стата 64 Ом и лампы 294 Ом (рис).

1. 240 Ом; 2. 180 Ом; 3. 100 Ом; 4. 120 Ом; 5. 360 Ом.

III (4) При измерении напряжения на проводнике R1 оно ока-

залось равным 12 В. Когда вольтметр подключили к про­воднику R2, то он показал 45 В (рис.). Вычислите со­противление R₂, если R₁ = 40 Ом.

1. 360 Ом; 2. 135 Ом; 3. 150 Ом; 4. 4 Ом; 5. 40 Ом.

IV (1) В каждом из двух нагревательных элементов кипятильника сила тока 5 А. Определите силу тока в подводящих проводах, если элементы соединены последовательно.

1. 25 А; 2. 5 А; 3. 10 А; 4. 2,5 А.

V (4) Проводники сопротивлением 2, 4 и 6 Ом соединены

последовательно и включены в сеть напряжением 36 В. Вычислите силу тока в проводниках.

1. 3 А; 2. 0,33 А; 3. 432 А; 4. 0,5 А; 5. 0,3 А.

Физика 8 класс.

26. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант 2

I (1)Сила тока в проводнике R1 равна 4 А. какова сила тока в проводнике R2 (рис).

1. 4 А; 2. 2 А; 3. 8 А; 4. 16 А.

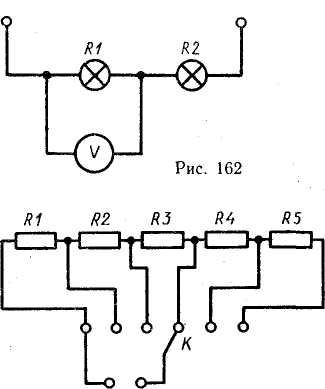

II (4) Сопротивление лампы R₁=300 Ом, а напряжение на ней 90 В. Что покажет вольтметр, если его подключить к лам­пе сопротивлением R₂=400 Ом (рис. 162)?

1. 240 В; 2. 180 В; 3. 100 В;

4. 120 В; 5. 360 В.

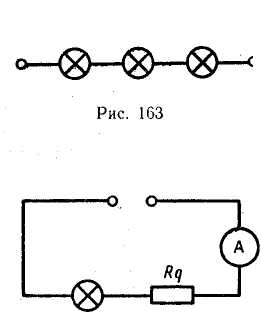

III (2) В сеть напряжением 120 В включены последовательно три одинаковые лампы (рис.). Какое напряжение на каж­дой из них?

1. 360 В; 2. 120 В; 3. 60 В;

4. 4 В; 5. 40 В.

IV (2) На рисунке 164 изображен ступенчатый реостат, в котором сопротивления R_x = R₂ — ... = R₅ = 10 Ом. Вычислите сопротивление при данном положении подвижного кон­такта К-

1. 20 Ом; 2. 50 Ом; 3. 40 Ом;

4. 30 Ом; 5. 3,3 Ом.

V (5) Электрическую лампу сопротивлением R_d и амперметр включили в сеть напряжением 200 В так, как изображено на рисунке. Вычислите сопротивление R_d, если ампер­метр показывает силу тока 0,5 А. Сопротивление лампы 240 Ом.

1. 120 Ом; 2. 160 Ом; 3. 260 Ом; 4. 60 Ом.

Физика 8 класс.

26. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант З

I (1) При последовательном соединении проводников общее напряжение на всех проводниках водниках… на отдельных проводниках.

1. такое же как и

2. равно сумме напряжений

3. меньше, чем

II (2) Вычислите сопротивление елочной гирлянды, состоящей из 20 ламп, соединенных последовательно, если каждая из них имеет сопротивление 12 Ом.

1. 240 Ом; 2. 180 Ом; 3. 360 Ом; 4. 120 Ом; 5. 100 Ом.

III (4) Сопротивление проводника R1 можно определить с по-

мощью другого проводника R2 известного сопротивления и вольтметра. Для этого надо проводники R1 и R2 после­довательно включить в цепь и измерять напряжение на каждом из них (рис). Чему равно сопротивление R₁, если R₂ = 100 Ом; U₂ = 4,2 В, U₁ = 6,3 В?

1. 360 Ом; 2. 135 Ом; 3. 150 Ом; 4. 4 Ом; 5. 40 Ом.

IV (1) Сила тока в электродвигателе 40 А (рис.). Какова сила тока в реостате?

1. 400 А; 2. 5 А; 3. 10 А; 4. 40 А; 5. 2,5 А.

V (4) Две электрические лампы сопротивлением 250 и 190 Ом включены последовательно в сеть напряжением 220 В. Вычислите силу тока в лампах.

1. 3 А; 2. 2 А; 3. 4 А; 4. 0,5 А; 5. 0,25 А.

Физика 8 класс.

26. ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ПРОВОДНИКОВ

Вариант4

I (1) Для измерения силы тока в провод­нике R1 включили амперметр так, как показано на рисунке. Какова сила тока в проводнике R2, если в R1 она равна 4 А?

1. 4 А; 2. 2 А; 3. 8 А; 4. 1 А.

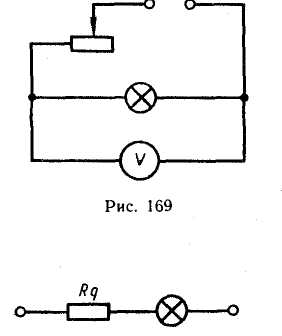

II (2) В электрическую сеть напряжением 220 В включили последовательно лам­пу и реостат. Показания вольтметра 120 В. Каково напряжение на реостате (рис)?

1. 240 В; 2. 180 В; 3. 100 В;

4. 120 В; 5. 360 В.

I II (4) Вольтметр, подключенный к проводнику сопротивлением 32 Ом, показал 160 В (рис). Каково напряжение на проводнике сопротивлением 8 Ом?

1. 360 В; 2. 135 В; 3. 150 В;

4. 400 В; 5. 40 В.

IV (1) Электрическая цепь, изображенная на рисунке , имеет общее сопротивление 250 Ом. Сопротивление лампы 240 Ом. Какое сопротивление имеет R_d?

1. 4000 Ом; 2. 5 Ом; 3. 10 Ом;

4. 40 Ом; 5. 490 Ом.

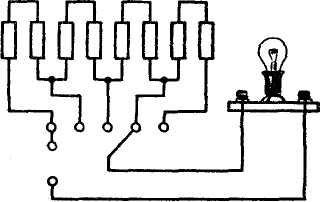

V (5) Ступенчатый реостат и лампа соединены последователь­но и включены в сеть напряжением 210 В (рис). Сопротивление каждой ступени реостата 2 Ом, а сопро­тивление лампы 58 Ом. Какова сила тока в цепи при данном положении переключателя реостата?

1. 3 А; 2. 4 А; 3. 2 А;

4. 0,5 А; 5. 0,3 А.
