3 D технологии Проект" "Салфетница - "Дама в шляпе""

Комитет по образованию администрации Энгельсского муниципального района

Муниципальное общеобразовательное учреждение

«Средняя общеобразовательная школа № 18 имени Андрея Андреевича Мыльникова»

Энгельсского муниципального района Саратовской области

413111, Саратовская область, г. Энгельс, ул. Строительная, д. 32, тел. (8453) 77-99-93

Творческий проект

по технологии

Салфетница: «Дама в шляпе».

Автор проекта: Щукин Владислав 7 «г» класс

Руководитель проекта: учитель технологии МОУ «СОШ №18 им. А.А. Мыльникова» Михайлов Александр Дмитриевич

2021г.

Оглавление.

1. Введение.

1.1. Актуальность выбранной темы.

1.2. Проблема (идея) проекта.

1.3. Цель проекта.

1.4. Задачи, поставленные для реализации проекта.

2. Этапы проекта и ожидаемые результаты.

3. Выводы (значение проекта для использования на практике).

4. Рефлексия проектной деятельности.

5. Литература. Информационно-методическое обеспечение.

6. Приложение

1.Введение.

1. В настоящее время актуальностью является стремление осваивать новые технологии с использованием станков с ЧПУ вместо устаревших способов производства изделий. Новые технологии предусматривают изготовление изделий высокого качества и значительно облегчают труд человека. Я тоже решил попробовать себя в этом направлении. Приближается Новый год, и мне хотелось бы сделать маме подарок. Причём у меня есть возможность использовать новейшие технологии при помощи лазерного станка с ЧПУ WinLaser 1290. Что позволит мне сикономить время, средства и придаст изделию идеальные формы.

Я давно мечтал сделать по-настоящему красивое и нужное изделие.

Я выбрал это изделие потому, что такая салфетница выглядит очень красиво и будет отлично смотреться на столе. Эта вещь полезна в хозяйстве. Также меня привлекла простота и быстрота изготовления.

1. Проблема заключалась в том, что работа на лазерном станке ЧПУ WinLaser 1290 мой первый опыт. К самостоятельной работе на лазерном оборудовании допускаются лица, имеющие специальное образование или прошедшие обучение для работы с оборудованием, прошедшие инструктажи по технике безопасности, пожарной безопасности, стажировку на рабочем месте, проверку знаний требований охраны труда. Не допускать работы с отражающими металлами, а также материалами, чувствительными к высокой температуре и выделяющими токсичные вещества (например, ПВХ, тефлон, АБС-смолы, полихлоропрен). И чтобы начать работу на станке необходимо было изучить массу литературы не свойственной моему возрасту. Освоить технику безопасности. Что без помощи опытных учителей затруднительно, но очень интересно. У меня был хороший учитель, который помог решить проблему.

1.3. Цель проекта: Освоить новые технологии. Создать салфетницу.

1.4.Задачи:

• Изучить литературу

• Найти на сайте Rezkalaser.ru чертежи для создания салфетницы;

• Организовать работу на лазерном станке;

• Изготовить изделие;

• Оценить качество изделия.

2. Этапы проекта и ожидаемые результаты.

Сделав выбор объекта труда, я стал обдумывать форму салфетницы. Для этого зашёл на сайт Rezkalaser.ru. Выбрал понравившуюся даму в шляпе. Требования к изделию.

Требования с точки зрения безопасности использования поверхность гладкая, без заусенцев

Экологические требования

экологически чистый материал – древесина (фанера)

Историческая справка:

Первые бумажные салфетки появились 9 июля 1461 года во Франции. А с появлением бумажных салфеток возникла необходимость и в салфетницах.

Сегодня существуют множество самых разных моделей салфетниц.

Изготавливают их из керамики и стекла, металла и пластика, дерева и ткани.

Издавна считалось, что деревья символизируют бесконечность бытия. В некоторых древних цивилизациях им приписывались особые магические качества. Деревьям всегда поклонялись, и нередко надеялись на их защиту.

Широкое распространение получили различные магические предметы, изготовленные из определённых пород дерева. Древесные обереги и талисманы используются и сейчас. Изделия из дерева способствуют развитию у человека уже имеющихся способностей и усиливают качества, необходимые для достижения успеха в жизни. Следует помнить о том, что даже обыкновенный корешок, веточка или деревянный брусок могут выполнить функцию магического аксессуара. Предметы, изготовленные из таких даров природы,

способны вызывать положительные эмоции и прилив энергии.

Основная часть.

Параметры изделия.

Материал: березовая многослойная фанера толщиной 3 мм.

Размеры готового изделия:

Высота: 245мм.

Ширина: 125мм.

Длина: 145мм.

Использованные инструменты.

Для изготовления салфетницы я использовал:

- лазерный станок с ЧПУ WinLaser 1290;

- наждачную бумагу с зернистостью 220;

- клей ПВА Titebond II Premium Wood Glue.

Технология изготовления.

1. Взял заготовку из березовой многослойной фанеры толщиной 3 мм, высотой 400 мм и шириной 180 мм.

2. На интернет сайт¹ нашел понравившуюся модель салфетницы.

3. Положил заготовку на рабочее поле лазерного станка.(Приложение видеофайл)

4. Загрузил картинку с деталями столешницы через ПК в лазерный станок. (для резки фанеры 3мм достаточно использования 20% лазера мощности 100 Ватт, время резки около 5 минут).

5. Получившиеся детали (Приложение 1) обработал наждачной бумагой зернистостью 220 с обеих сторон (для обеспечения гладкой поверхности изделия).

6. Обработал необходимые края деталей клеем ПВА и собрал изделие в единую конструкцию. (Приложение 2,3,4)

3. Вывод.

Этим изделием я хотел показать, что не каждая красивая вещь требует долгого изготовления и профессионального мастерства. Хотя я сделал эту салфетницу с помощью лазерного станка. А ведь только подумать, 30 лет назад люди даже не могли подумать о таких технологиях как сейчас. Лазерные станки хоть и не каждый может себе позволить, но они делают изготовление всевозможных вещей намного быстрее, точнее и безопасней.

4. Рефлексия.

Я получил неоценимый опыт. Работая на лазерном станке. Получил массу положительных эмоций.  В ходе работы по изготовлению изделия мною были выявлены положительные и отрицательные стороны проекта:

+ цель достигнута

+ материалы доступны

+ технология изготовления посильна

+ изделие практично в использовании

+ конструкция соответствует назначению

+ небольшие материальные затраты

+ освоение новой технологии

+ изделие безопасно в эксплуатации

+ процесс сборки оказался простым

- довольно сложно склеить детали, без подтёков, не имея опыта

Планирую продолжить работу более сложных изделий. Резную вазу и конфетницу. Чертежи уже в разработке.

5. Литература

1. Гушулей И. Н.. Основы деревообработки. М.: «Просвещение», 2018г.

2. Рихвк Э. В. Обработка древесины в школьных мастерских. М.: «Просвещение», 2016г.

5. Рыженко В. И.. Работы по дереву. М.: «Махаон», 2017 г.

6. Симоненко В. Д.. Технология. 7 класс, М.: «Вентана – Граф», 2017 г.

7. Тимофеева М. С. Твори, выдумывай, пробуй. М.: «Просвещение», 2018 г.

8. Симоненко В. Д. Робототехника М.: «Вентана – Граф», 2020 г

Источники

¹сайт Rezkalaser.ru

• ГОСТ 12.1.040-83 ССБТ. Лазерная безопасность. Общие положения.

• СанПиН 5804-91. Санитарные нормы и правила устройства и эксплуатации лазеров.

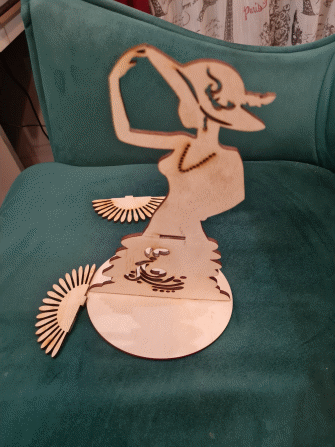

Приложение 1

Приложение 2

Приложение 3
