Практическая работа

«Выполнение теплотехнического расчета ограждающих конструкций стен»

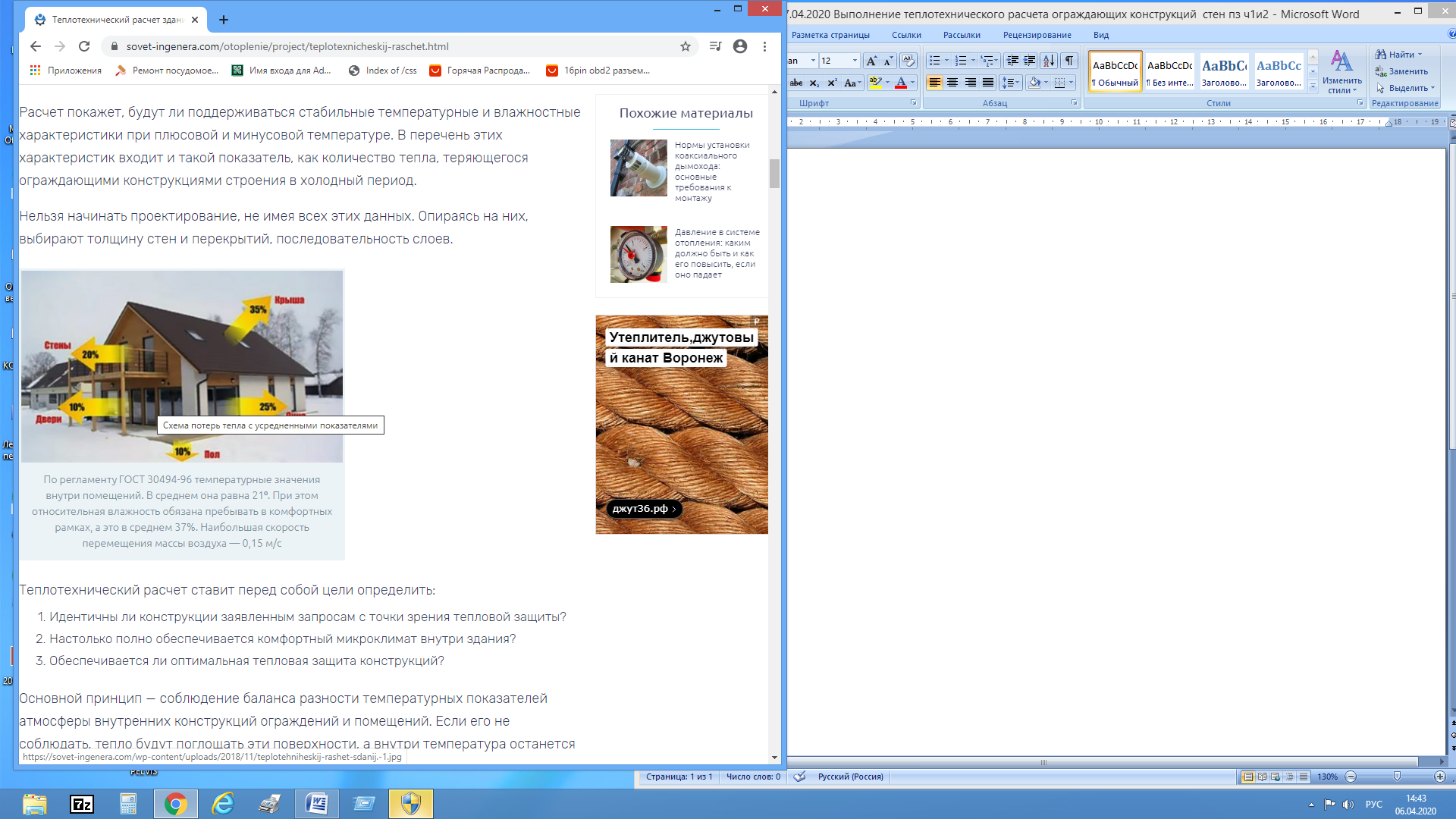

Теплотехнический расчет проводится для всех наружных ограждений для холодного периода года с учетом района строительства, условий эксплуатации, назначения здания и санитарно-гигиенических требований, предъявляемых к ограждающим конструкциям и помещению.

Цель: определить требуемую толщину утеплителя из условия энергосбережения.

Исходные данные:

Здание: жилой дом.

Район строительства: г. Оренбург.

Расчетные условия:

N п.п.	Наименование расчетных параметров	Обозначение параметра	Единица измерения	Расчетное значение
1	Расчетная температура внутреннего воздуха	t_int	°С	22
2	Продолжительность отопительного периода	z_ht	сут.	202
3	Средняя температура наружного воздуха за отопительный период	t_ht	°С	-6,3
4	Градусо-сутки отопительного периода	D_d	°С·сут	5717

Конструкция ограждения:

штукатурка известково-песчаная – 10мм. δ₁ = 0,01м; λ₁ = 0,7 Вт/м· ⁰С

кирпич обыкновенный глиняный – 510 мм. δ₂ = 0,51м; λ₂ = 0,7 Вт/м· ⁰С

утеплитель URSA: δ₃ = ?м; λ₃ = 0,042 Вт/м· ⁰С

воздушная прослойка – 60 мм. δ₃ = 0,06м; Ra._l = 0,17 м² · ⁰С/Вт

фасадное покрытие (сайдинг) – 5 мм.

Примечание: сайдинговое покрытие в расчете не принимается, т.к. слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в теплотехническом расчете не учитываются.

Порядок выполнения расчета:

Определим градусо–сутки отопительного периода:

D_d = (t_int – t_ht)·z_ht

где: t_int - расчетная температура внутреннего воздуха, °С (определяемая по таблице 1),

t_ht - средняя температура наружного воздуха за отопительный период (зависит от района строительства, согласно СНиП 23- 01-99*),

z_h - продолжительность отопительного периода (зависит от района строительства).

Таблица 1- Оптимальная температура внутри здания для холодного времени года

N п.п.	Тип здания	Температура воздуха внутри здания , °С
1	Жилые	20-22
2	Поликлиники и лечебные учреждения	21-22
3	Дошкольные учреждения	22-23

Подставим числовые значения:

D_d = (22 + 6,3) ·202 = 5717 °С·сут

Определим нормируемое значение сопротивления теплопередаче, Rreq (таблица 2):

Rreq = a· D_d + b

где: а и b коэффициенты,

D_d - градусо–сутки отопительного периода.

Таблица 2 – Нормируемые значения сопротивления теплопередаче ограждающих конструкций

Здания и помещения, коэффициенты а и b	Нормируемые значения сопротивления теплопередаче, м²·°С /Вт, ограждающих конструкций стен
1. Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития
а	0,00035
b	1,4
2. Общественные, кроме указанных выше, административные и бытовые, производственные и другие здания и помещения с влажным или мокрым режимом
а	0,0003
b	1,2
3. Производственные с сухим и нормальным режимами
а	0,0002
b	1,0

Подставим числовые значения:

Rreq = 0,00035·5717 + 1,4 = 3,4 м ²·⁰ С/Вт

Определим минимально допустимую толщину утеплителя из условия:

δут = [Rreq – (1/αint+ Σδ/λ+1/αext )]λут

Подставим числовые значения:

δут = [3,4 – (0,01/0,7 + 0.51/0,7 + 0,17)]·0,042 =

=[3,4 – (0,01 + 0,73 + 0,17)]·0,042 = (3,4 – 0,91)·0,042 = 0,105м

Вывод: принимаем толщину утеплителя 0,1м.

Задание практического занятия

В тетради: (часть 1 – 2 часа) 07.04.2020

1. Зарисовать расчетную схему наружной стены с учетом применения теплоизоляции (в соответствии с заданием на курсовую работу).

2. Записать исходные данные: здание и район строительства, расчетные значения и конструкцию наружной стены (в соответствии с заданием на курсовую работу).

3. Изучить порядок выполнения расчета.

4. Вопросы для самопроверки (записываются в тетради).

В тетради: (часть 2 – 2 часа)

1. Определить требуемую толщину утеплителя из условия энергосбережения.

Вопросы для самопроверки (записываются в тетради)
