641 Разработка узлов на стадии рабочих чертежей деревянных конструкций крыш. лпз. ч2 06.04.2020

Практическое занятие:

«Разработка узлов на стадии рабочих чертежей деревянных конструкций крыш»

1. Цель практического занятия

1. Освоить методику, приобрести навыки чтения чертежей деревянных конструкций.

2. Сформировать практические умения выполнения чертежей деревянных конструкций крыш; углубить знания государственных стандартов ЕСКД и СПДС на разработку и оформление чертежей деревянных конструкций.

2. Задание практического занятия

В тетради записать: (часть1 – 2 часа) 26.03.2020

1. Условные изображения элементов деревянных конструкций и изделий.

2. Ознакомиться с общими правилами оформления чертежей.

3. Изучить последовательность построения чертежей узлов деревянных конструкций.

4. Вопросы для самопроверки (прорабатываются устно).

В тетради вычертить: (часть2 – 2 часа) 06.04.2020

1. Геометрическую схему фермы в масштабе 1:200.

2. Узел деревянной конструкции крыши (в зависимости от варианта задания), проставить размеры и номера позиций.

3. Условные изображения элементов деревянных конструкций и изделий

Изображения элементов деревянных конструкций и изделий выполняют по ГОСТ 21.501–93. Если в состав деревянной конструкции входят металлические элементы, то применяют условные обозначения, принятые для металлических конструкций.

Рисунок 1 - Условные изображения соединений элементов деревянных конструкций

На рисунке 1 показаны условные графические изображения соединений элементов деревянных конструкций с помощью различных связей. На условных графических изображениях проставлены размеры соединительных элементов: нагелей, шпонок, шайб, скоб и т. д. Для соединений на призматических шпонках, колодках и пластинчатых нагелях над полкой линии-выноски проставляют количество, ширину и длину элемента; для цилиндрических нагелей (штырей, болтов, винтов, шурупов, гвоздей и т. д.) и скоб над полкой проставляют количество, диаметр и длину элемента; для стальных круглых шпонок над полкой проставляют количество и диаметр, а под полкой – диаметр и длину болта. Для соединений на шайбах над полкой проставляют количество, ширину, длину и толщину шайб или номер шайбы по сортаменту, а под полкой – диаметр и длину болта.

4. Общие правила оформления чертежей

При выполнении чертежей деревянных конструкций должны соблюдаться общие правила графического оформления строительных чертежей. Масштабы чертежей деревянных конструкций выбирают в зависимости от сложности конструкции; они должны обеспечивать компактность изображения, удобство пользования чертежами.

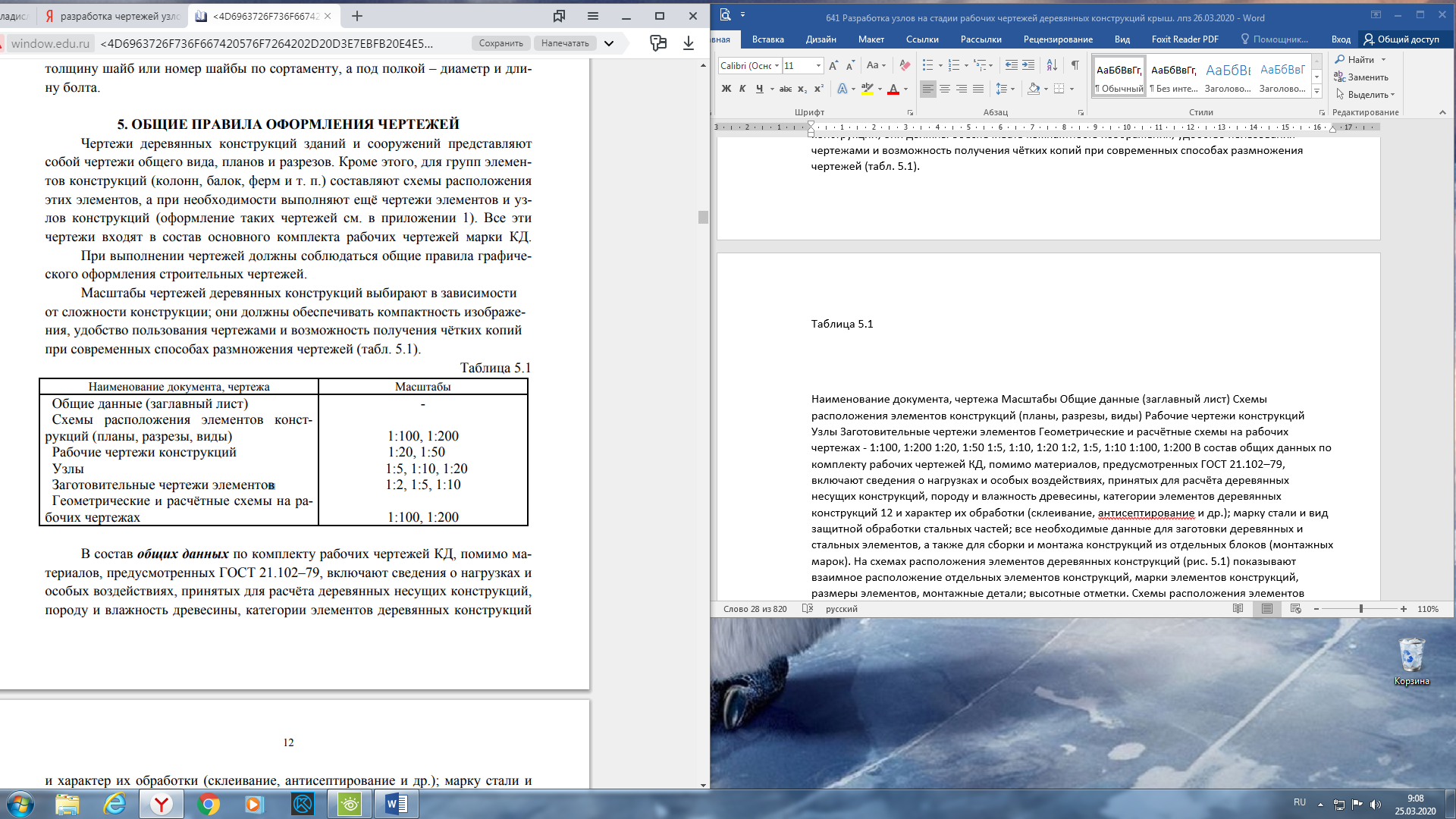

Таблица 2

5. Последовательность построения чертежей узлов деревянной конструкции

1. Выполняем компоновку листа, определив количество изображений и место их расположения на листе в проекционной связи.

2. В левом или правом верхнем углу формата вычертим геометрическую схему фермы в указанном масштабе.

3. Выполняем привязку элементов конструкции к осевым линиям. Построения выполняем тонкими линиями.

4. Строим линии взаимного пересечения элементов конструкции между собой.

5. Производим обводку чертежа узла строительной конструкции.

6. Проставляем размеры.

Вопросы для самопроверки (прорабатываются устно)

1. Какие деревянные конструкции применяют при возведении зданий?

2. Преимущества и недостатки применения деревянных конструкций в сравнении с металлическими конструкциями?

3. Масштабы изображений деревянных конструкций.

4. Способы соединения элементов деревянных конструкций.

5. Последовательность выполнения чертежей деревянных конструкций.

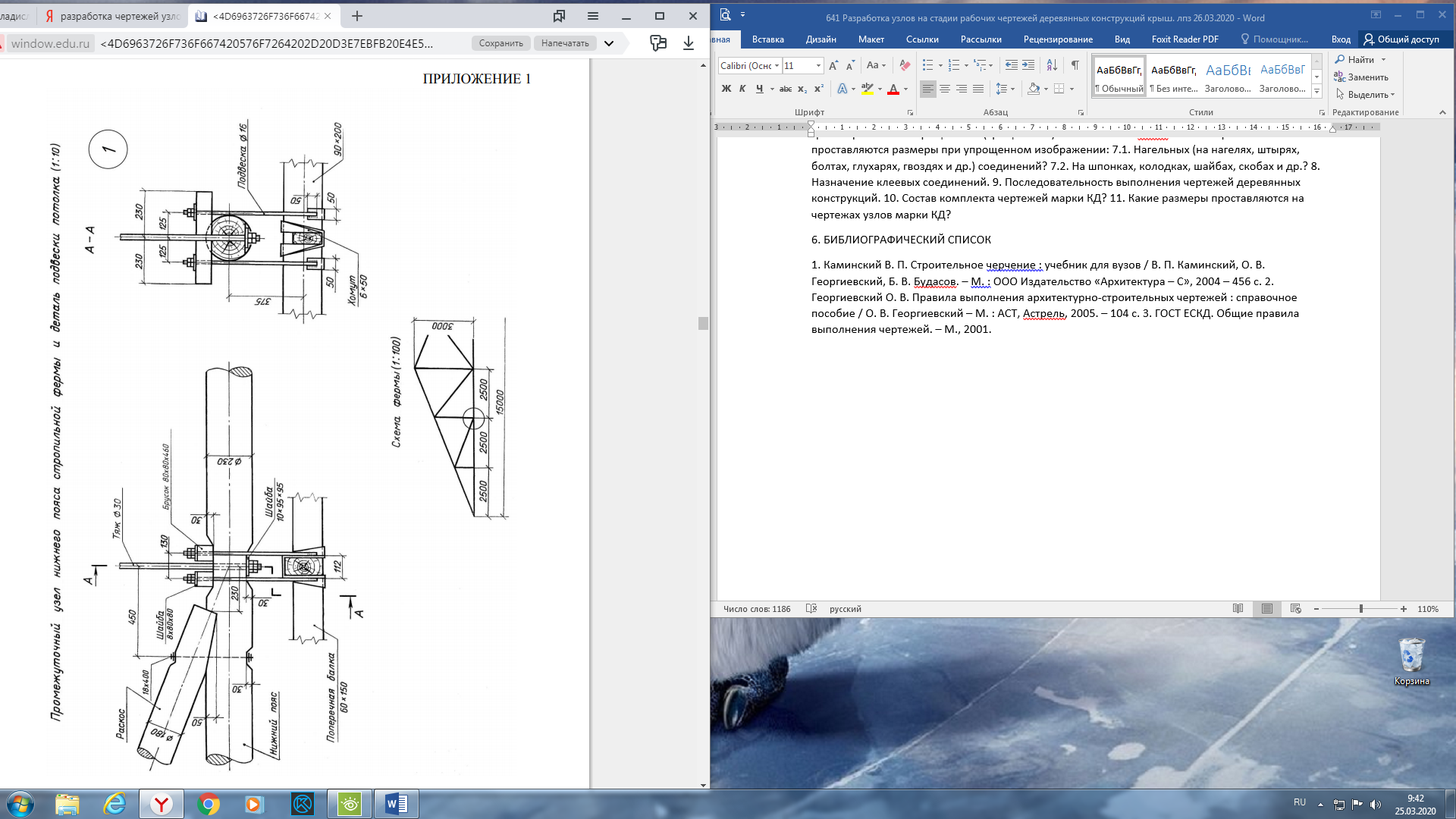

Индивидуальное задание №1

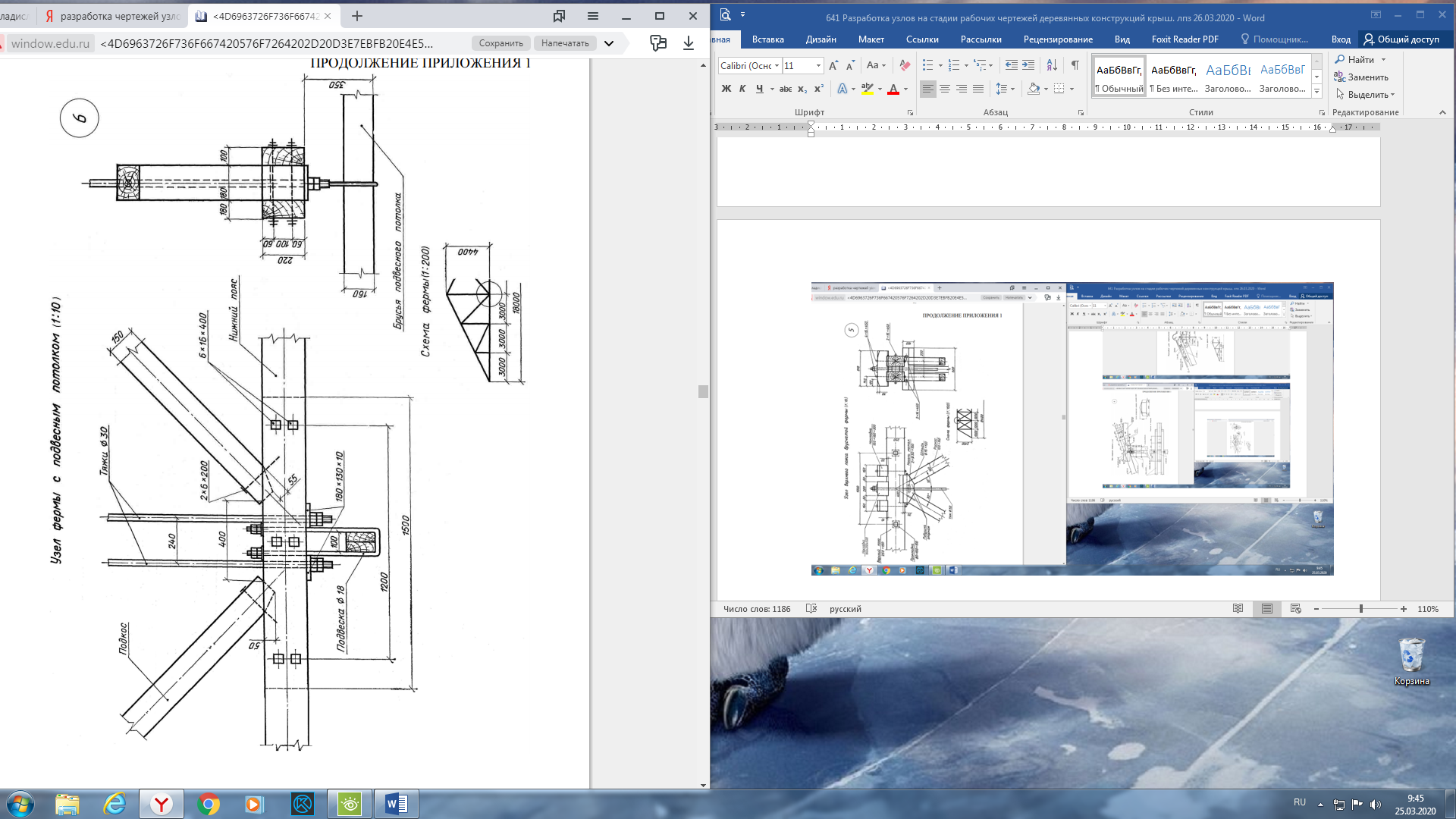

Индивидуальное задание №2

Индивидуальное задание №3

Индивидуальное задание №4

Индивидуальное задание №5

Индивидуальное задание №6

Индивидуальное задание №7
