5Б Гидрооборудование бульдозера

Гидрооборудование бульдозера

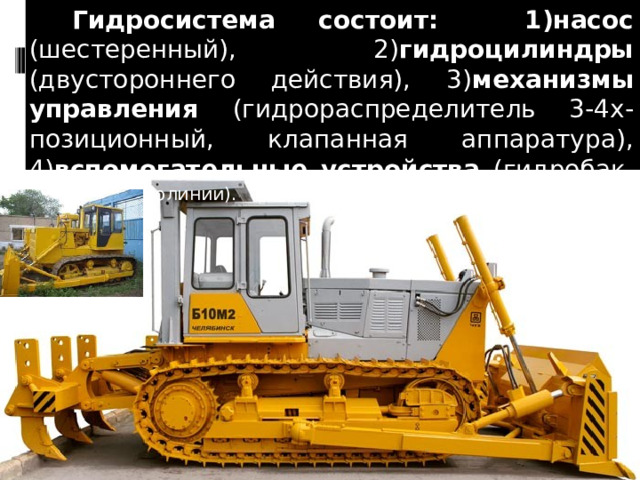

Гидросистема состоит: 1)насос (шестеренный), 2) гидроцилиндры (двустороннего действия), 3) механизмы управления (гидрораспределитель 3-4х-позиционный, клапанная аппаратура), 4) вспомогательные устройства (гидробак, фильтр, гидролинии).

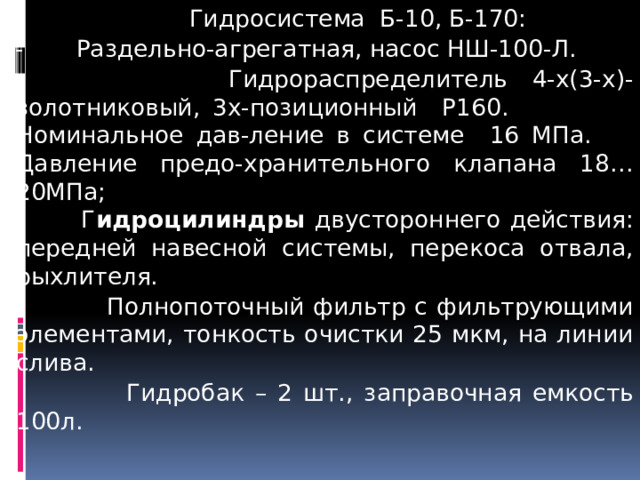

Гидросистема Б-10, Б-170:

- Раздельно-агрегатная, насос НШ-100-Л.

Гидрораспределитель 4-х(3-х)-золотниковый, 3х-позиционный Р160. Номинальное дав-ление в системе 16 МПа. Давление предо-хранительного клапана 18…20МПа; Г идроцилиндры двустороннего действия: передней навесной системы, перекоса отвала, рыхлителя.

Полнопоточный фильтр с фильтрующими элементами, тонкость очистки 25 мкм, на линии слива.

Гидробак – 2 шт., з аправочная емкость 100л.

3- гидробаки;

14-насос;

12- гидроцилиндр;

11- гидрораспре-делитель;

8-нагнетательная линия);

6-сливная линия от гидрораспределите- ля;

10-гидролиния к гид-роцилиндру агрега-тируемой машины, в т.ч. рыхлителя;

2-гидролиния между баками;

4- сапун;

5- трубка;

7-штуцер для мано- метра;

9,13- рукоятки;

1- сливная пробка.

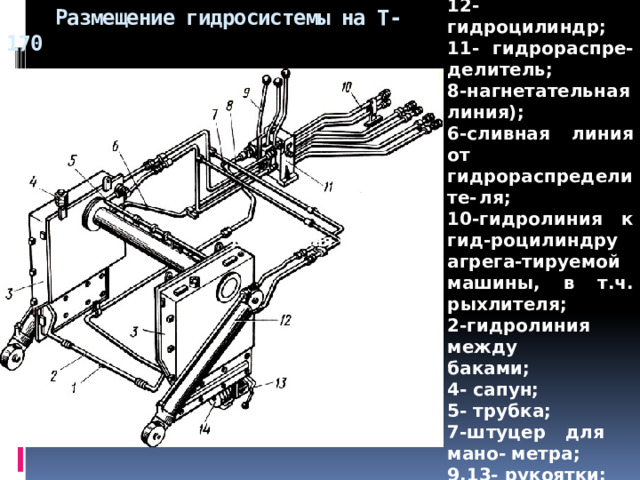

Размещение гидросистемы на Т-170

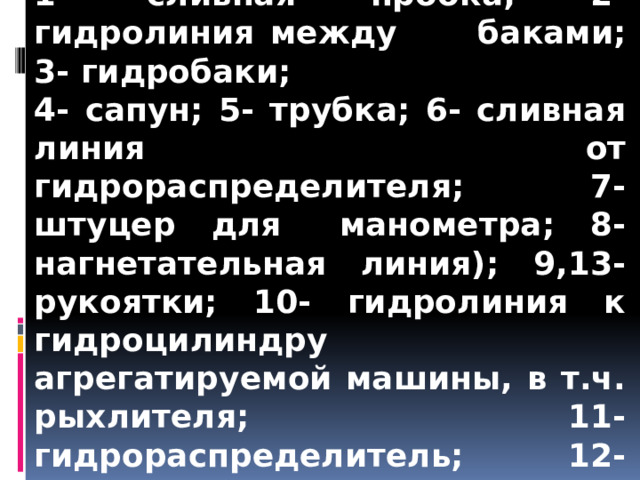

1 – сливная пробка;

1– сливная пробка; 2- гидролиния между баками; 3- гидробаки;

4- сапун; 5- трубка; 6- сливная линия от гидрораспределителя; 7- штуцер для манометра; 8-нагнетательная линия); 9,13- рукоятки; 10- гидролиния к гидроцилиндру агрегатируемой машины, в т.ч. рыхлителя; 11- гидрораспределитель; 12- гидроцилиндр; 14- насос.

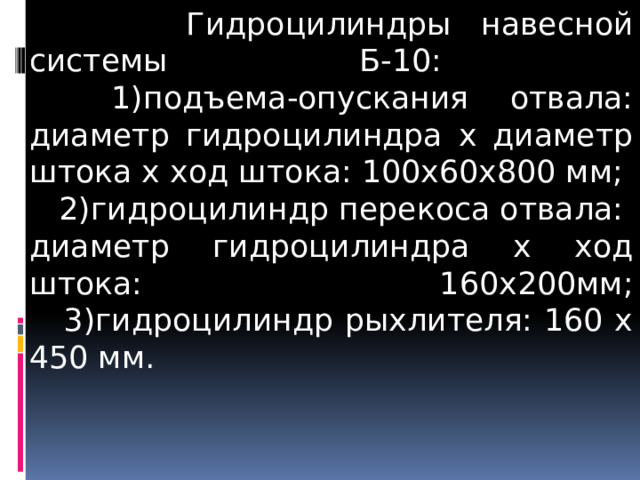

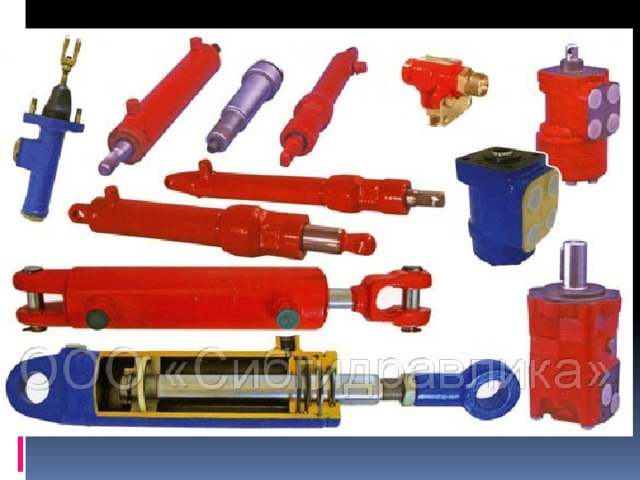

Гидроцилиндры навесной системы Б-10: 1)подъема-опускания отвала: диаметр гидроцилиндра х диаметр штока х ход штока: 100х60х800 мм; 2)гидроцилиндр перекоса отвала: диаметр гидроцилиндра х ход штока: 160х200мм; 3)гидроцилиндр рыхлителя: 160 х 450 мм.

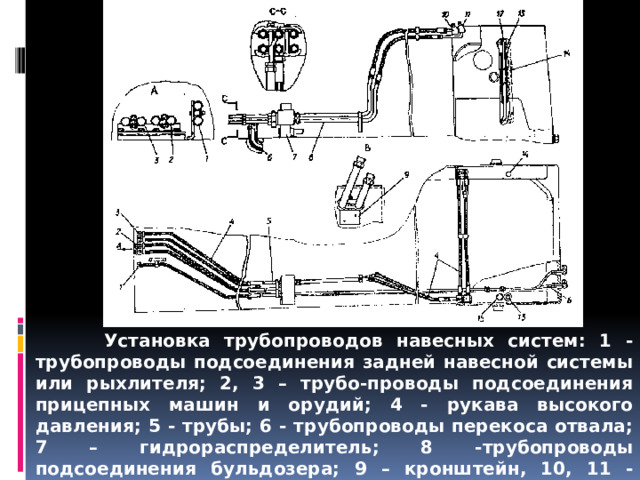

Установка трубопроводов навесных систем: 1 - трубопроводы подсоединения задней навесной системы или рыхлителя; 2, 3 – трубо-проводы подсоединения прицепных машин и орудий; 4 - рукава высокого давления; 5 - трубы; 6 - трубопроводы перекоса отвала; 7 – гидрораспределитель; 8 -трубопроводы подсоединения бульдозера; 9 – кронштейн, 10, 11 - корпуса подвода масла к гидроцилиндрам передней навесной системы; 12-пробка; 13, 14-сифоны; 15-сапун

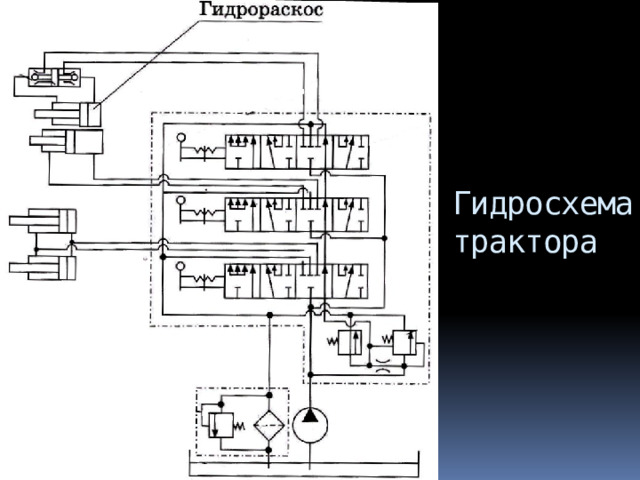

Гидросхема трактора

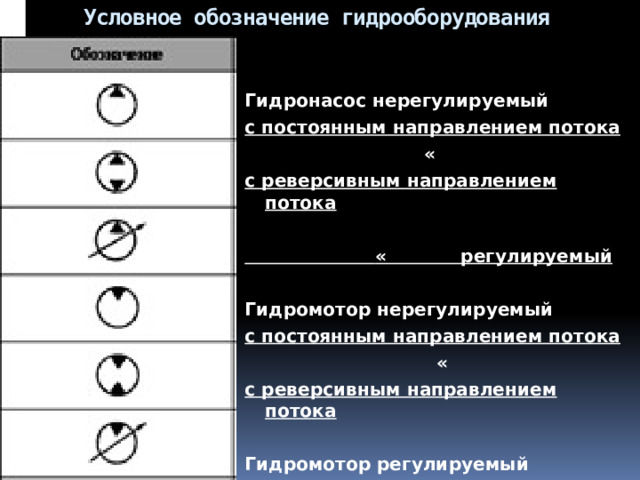

Условное обозначение гидрооборудования

Гидронасос нерегулируемый

с постоянным направлением потока

«

с реверсивным направлением потока

« регулируемый

Гидромотор нерегулируемый

с постоянным направлением потока

«

с реверсивным направлением потока

Гидромотор регулируемый

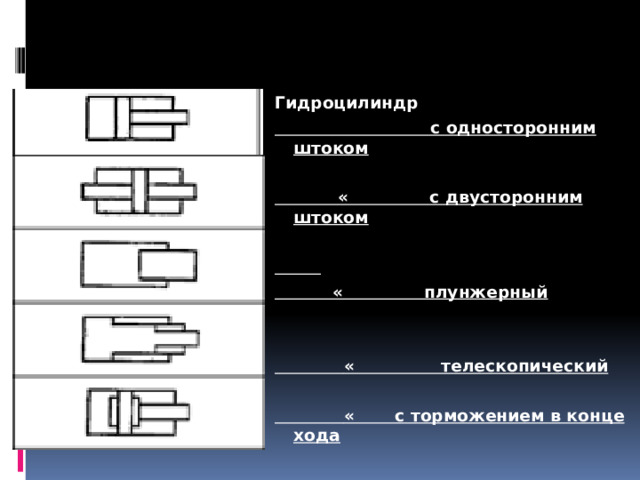

Гидроцилиндр

с односторонним штоком

« с двусторонним штоком

« плунжерный

« телескопический

« с торможением в конце хода

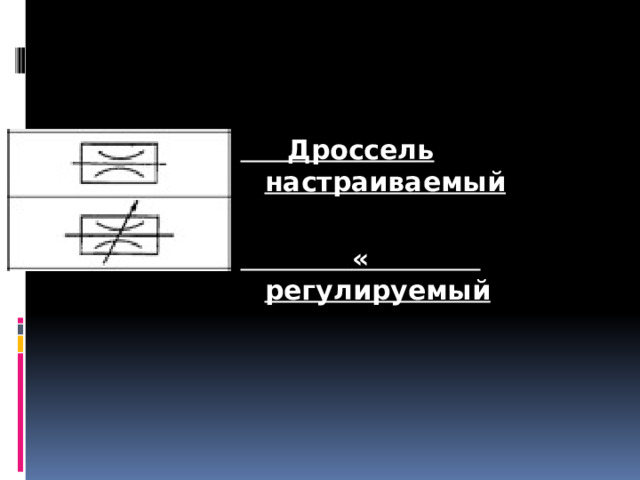

Дроссель настраиваемый

« регулируемый

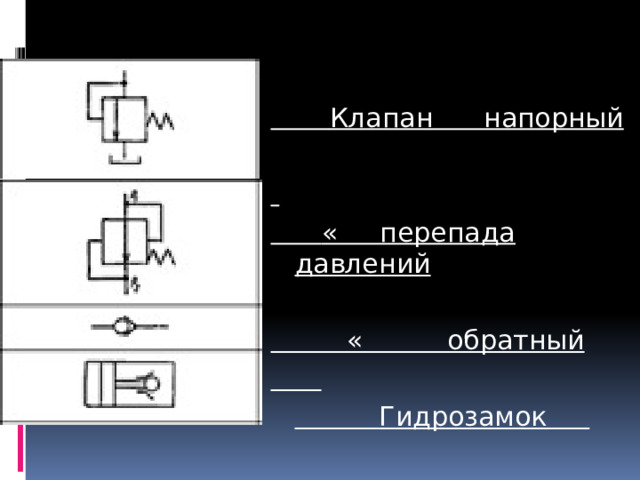

Клапан напорный

« перепада давлений

« обратный

Гидрозамок

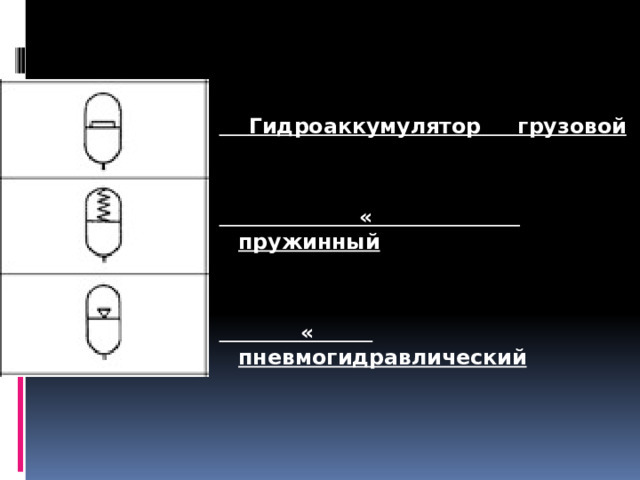

Гидроаккумулятор грузовой

« пружинный

« пневмогидравлический

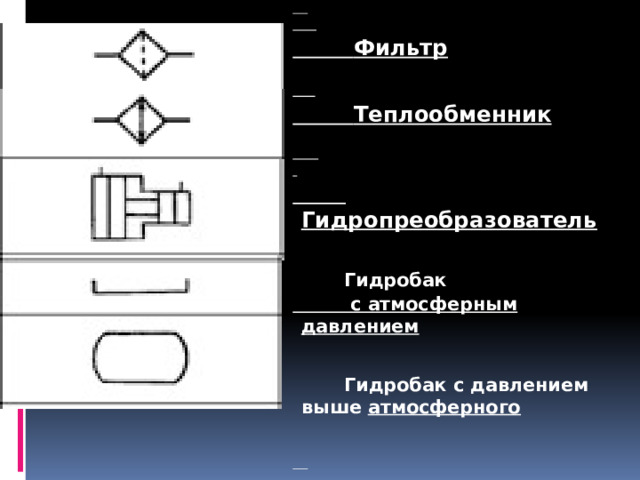

Фильтр

Теплообменник

Гидропреобразователь

Гидробак

с атмосферным давлением

Гидробак с давлением выше атмосферного

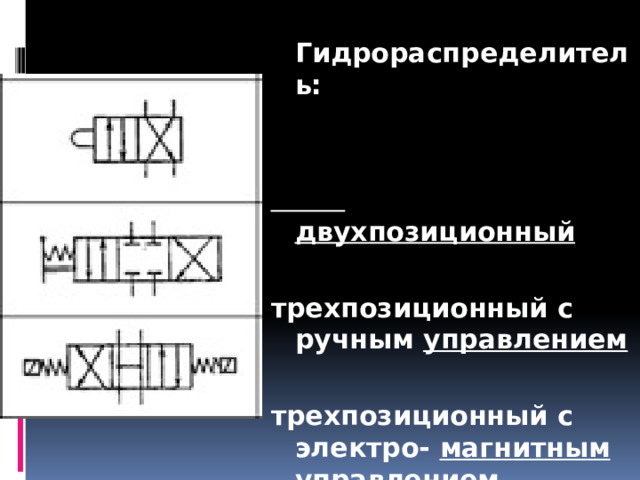

Гидрораспределитель:

двухпозиционный

трехпозиционный с ручным управлением

трехпозиционный с электро- магнитным управлением

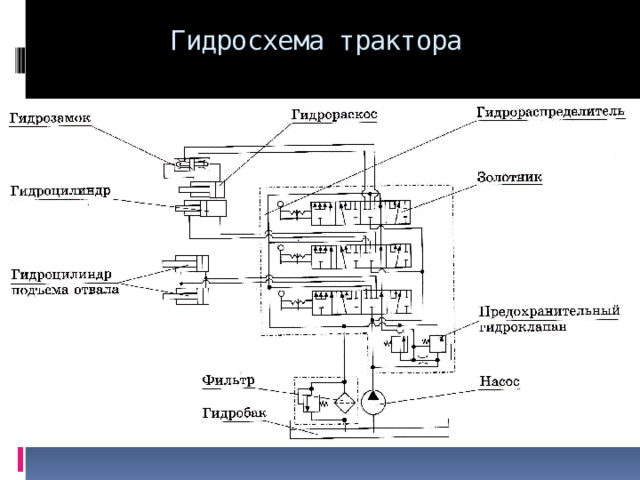

Гидросхема трактора

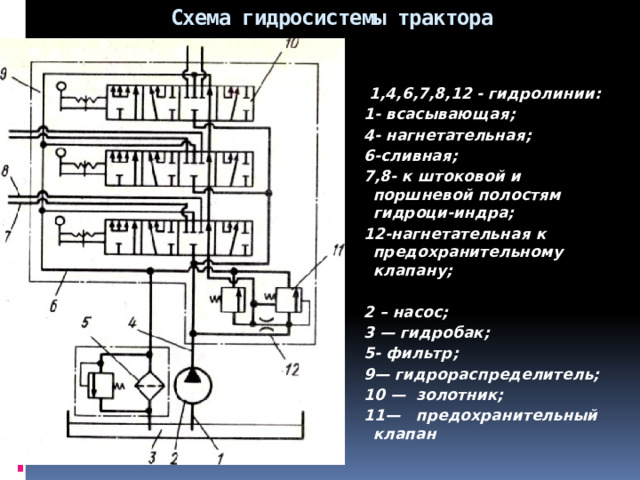

Схема гидросистемы трактора

1,4,6,7,8,12 - гидролинии:

1- всасывающая;

4- нагнетательная;

6-сливная;

7,8- к штоковой и поршневой полостям гидроци-индра;

12-нагнетательная к предохранительному клапану;

2 – насос;

3 — гидробак;

5- фильтр;

9— гидрораспределитель;

10 — золотник;

11— предохранительный клапан

Гидросхема трактора

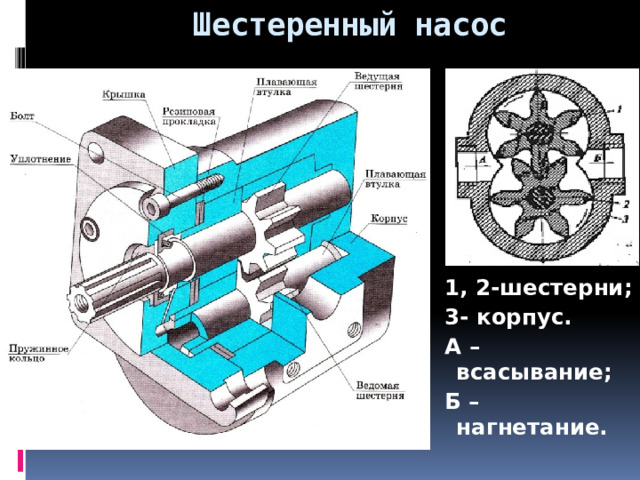

Шестеренный насос

1, 2-шестерни;

3- корпус.

А – всасывание;

Б – нагнетание.

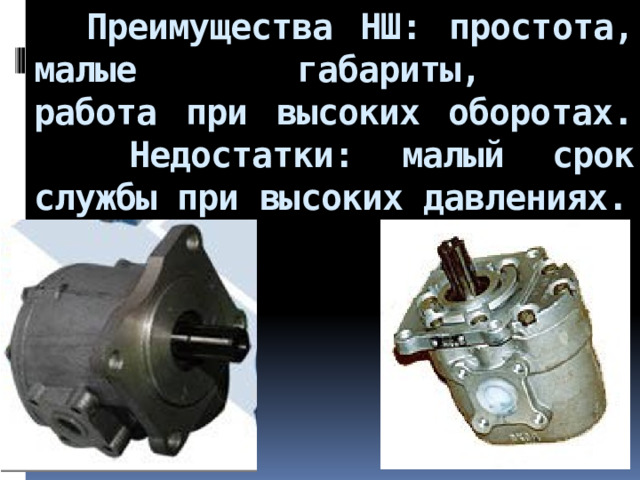

Преимущества НШ: простота, малые габариты, работа при высоких оборотах. Недостатки: малый срок службы при высоких давлениях.

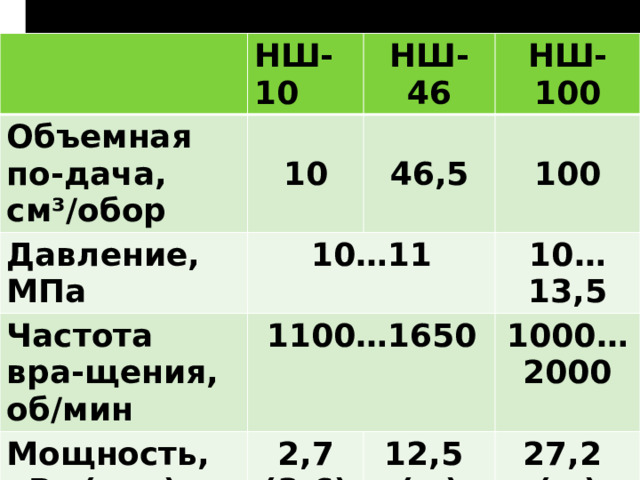

НШ-10

Объемная по-дача, см³/обор

НШ-46

Давление, МПа

НШ-100

10…11

10

Частота вра-щения, об/мин

Мощность, кВт (л.с.)

1100…1650

46,5

10…13,5

100

2,7 (3,6)

Масса, кг

1000…

12,5

2,55

2000

(…)

27,2

7

(…)

17,7

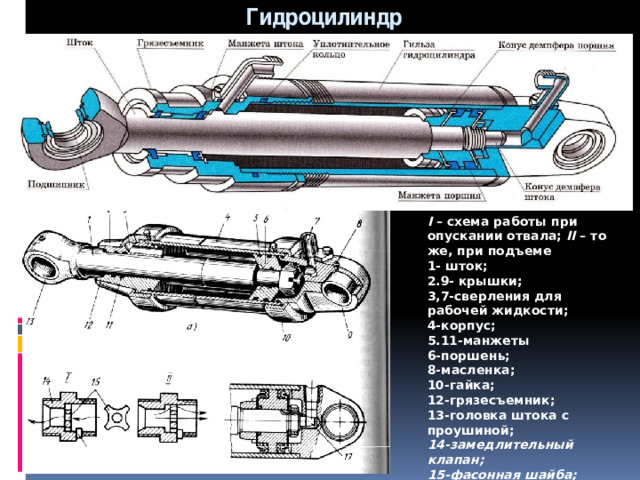

Гидроцилиндр

I – схема работы при опускании отвала; II – то же, при подъеме

1- шток;

2.9- крышки;

3,7-сверления для рабочей жидкости;

4-корпус;

5.11-манжеты

6-поршень;

8-масленка;

10-гайка;

12-грязесъемник;

13-головка штока с проушиной;

14-замедлительный клапан;

15-фасонная шайба;

16-штифт;

17-конус демпфера штока.

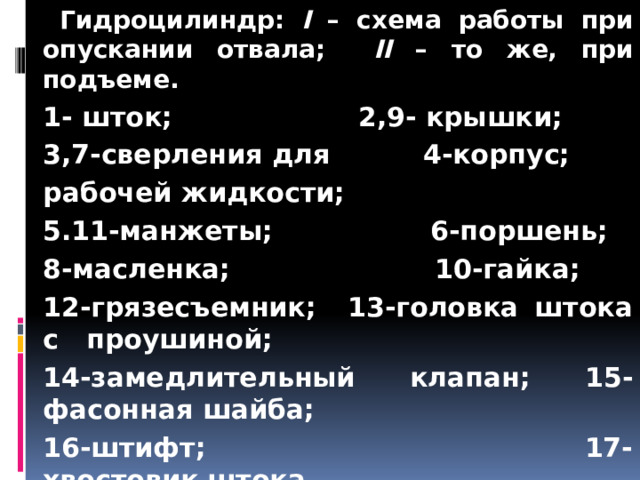

Гидроцилиндр: I – схема работы при опускании отвала; II – то же, при подъеме.

1- шток; 2,9- крышки;

3,7-сверления для 4-корпус;

рабочей жидкости;

5.11-манжеты; 6-поршень;

8-масленка; 10-гайка;

12-грязесъемник; 13-головка штока с проушиной;

14-замедлительный клапан; 15-фасонная шайба;

16-штифт; 17-хвостовик штока

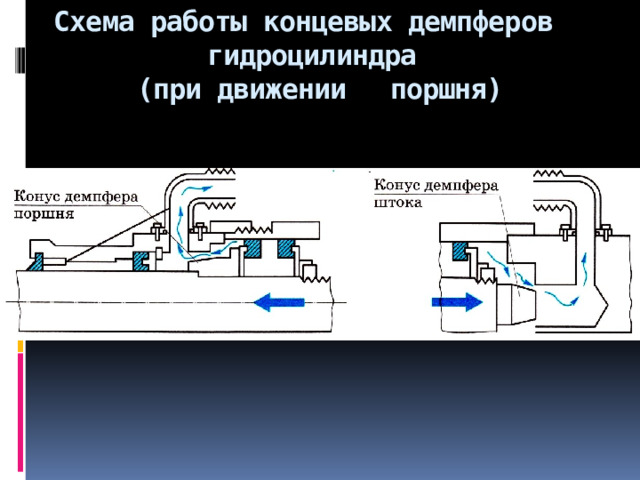

Схема работы концевых демпферов гидроцилиндра (при движении поршня)

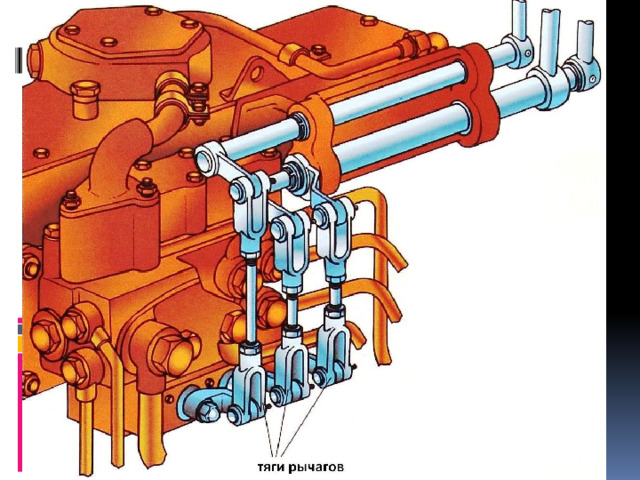

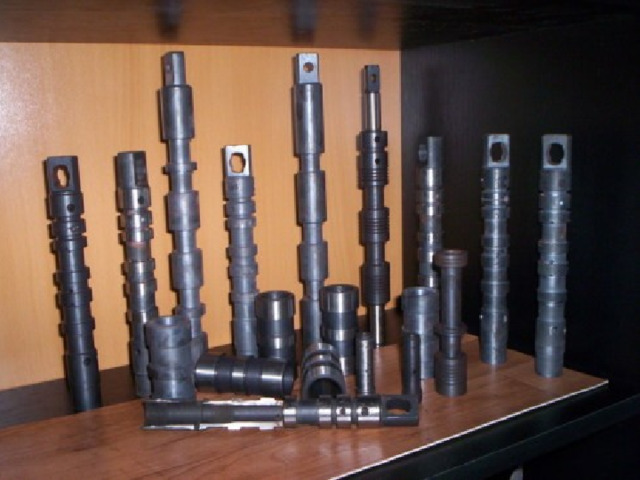

Гидрораспределители

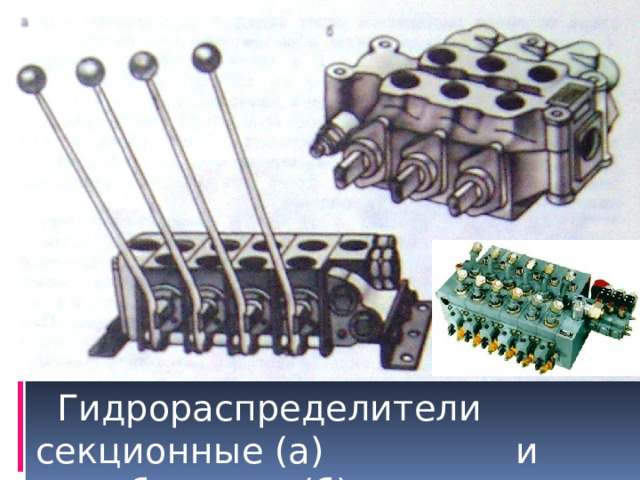

Гидрораспределители секционные (а) и моноблочные (б).

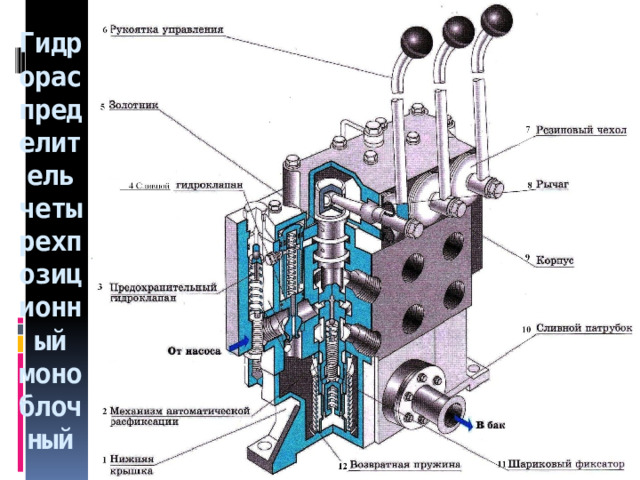

Гидрораспределитель четырехпозиционный моноблочный

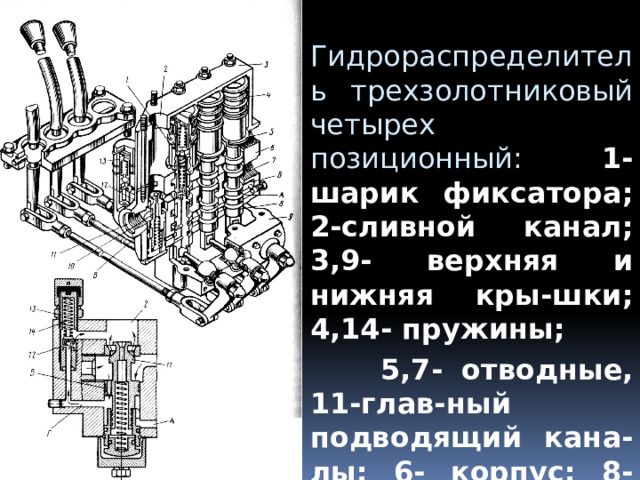

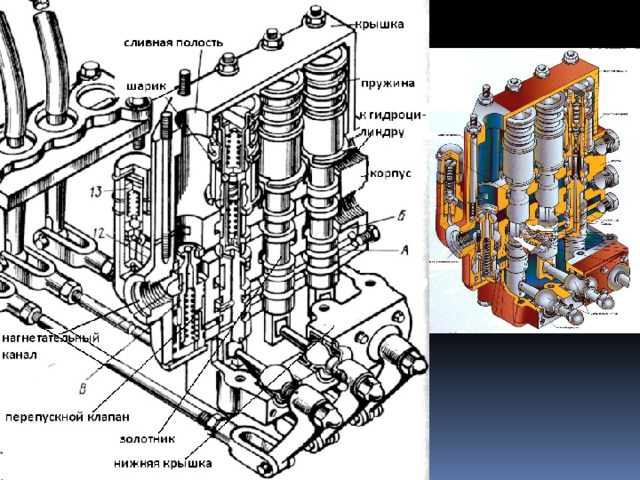

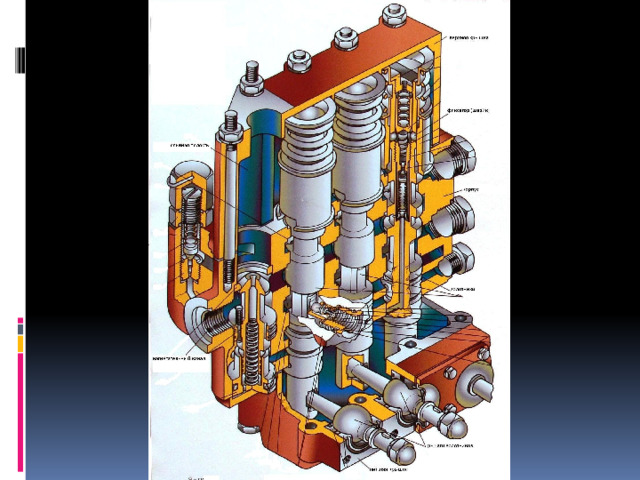

Гидрораспределитель трехзолотниковый четырех позиционный: 1- шарик фиксатора; 2-сливной канал; 3,9- верхняя и нижняя кры-шки; 4,14- пружины;

5,7- отводные, 11-глав-ный подводящий кана-лы; 6- корпус; 8-золот-ник; 10,12- перепускной и предохранительный клапаны; 13-регулировочный винт.

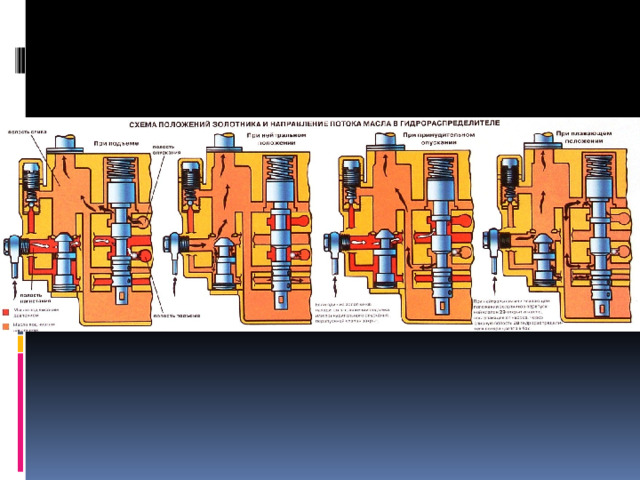

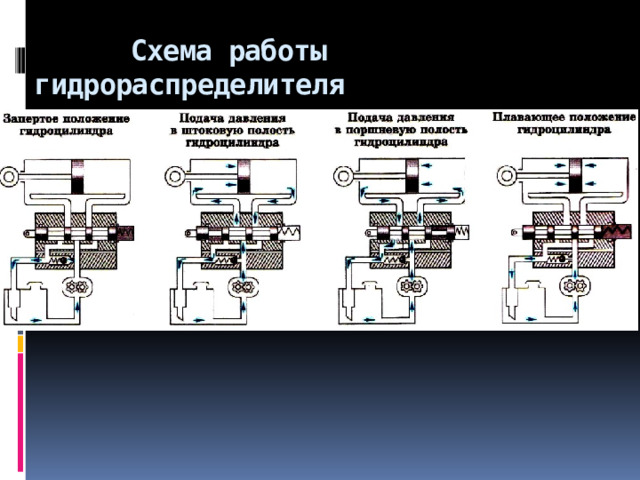

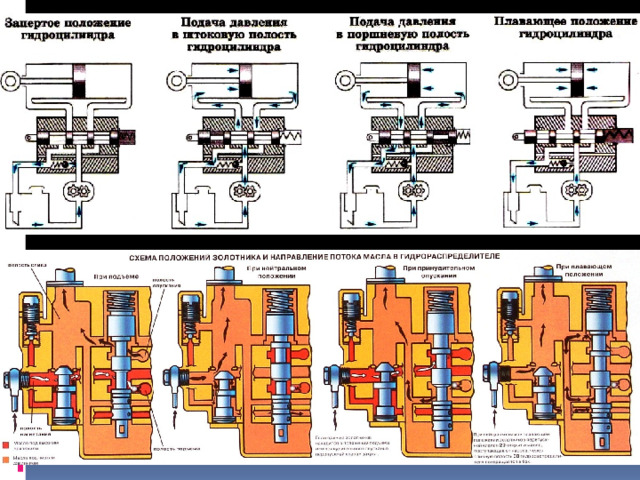

Схема работы гидрораспределителя

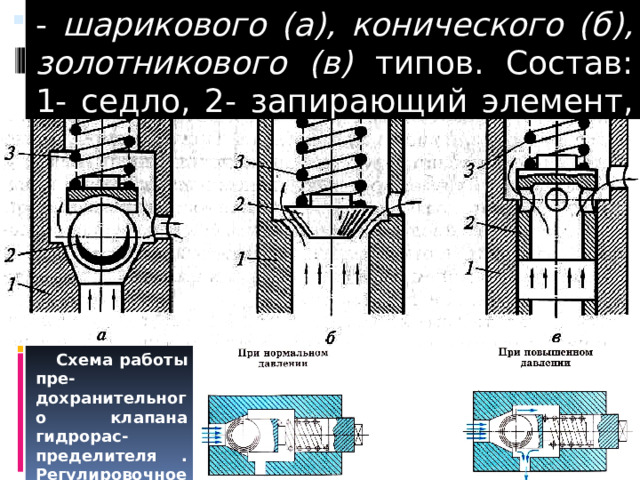

• - шарикового (а), конического (б), золотникового (в) типов. Состав: 1- седло, 2- запирающий элемент, 3- пружина .

Схема работы пре-дохранительного клапана гидрорас-пределителя . Регулировочное давление до 16 МПа

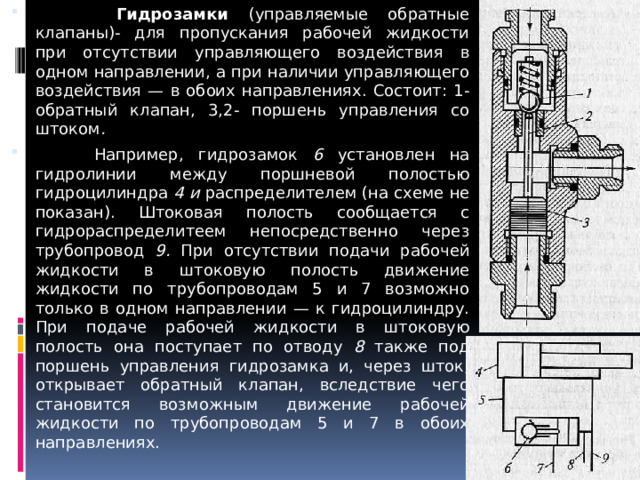

• Гидрозамки (управляемые обратные клапаны)- для пропускания рабочей жидкости при отсутствии управляющего воздействия в одном направлении, а при наличии управляющего воздействия — в обоих направлениях. Состоит: 1- обратный клапан, 3,2- поршень управления со штоком .
• Например, гидрозамок 6 установлен на гидролинии между поршневой полостью гидроцилиндра 4 и распределителем (на схеме не показан). Штоковая полость сообщается с гидрораспределите­ем непосредственно через трубопровод 9. При отсутствии подачи рабочей жидкости в штоковую полость движение жидкости по трубопроводам 5 и 7 возможно только в одном направлении — к гидроцилиндру. При подаче рабочей жидкости в штоковую полость она поступает по отводу 8 также под поршень управления гидрозамка и, через шток, открывает обратный клапан, вследствие чего становится возможным движение рабочей жидкости по трубопроводам 5 и 7 в обоих направлениях.

Гидрозамок гидрораскоса (запертое положение)

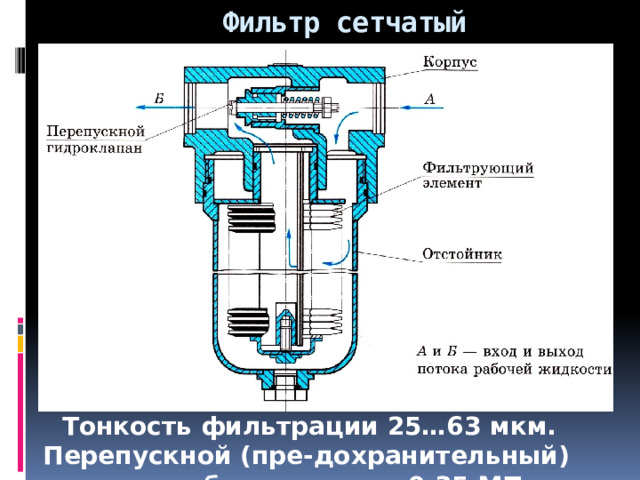

Фильтр сетчатый

Тонкость фильтрации 25…63 мкм. Перепускной (пре-дохранительный) клапан срабатывает при 0,35 МПа

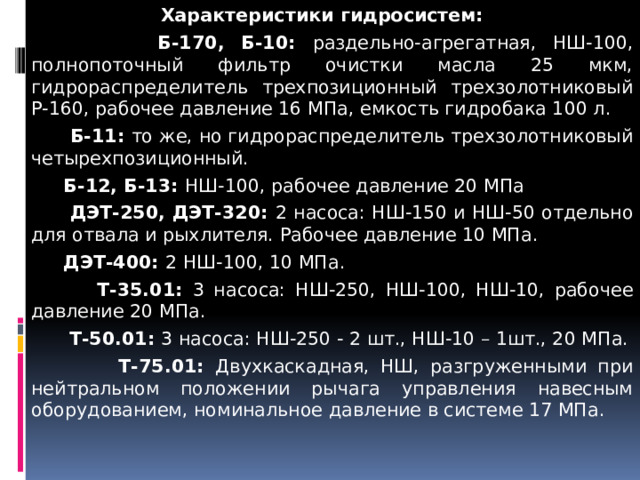

Характеристики гидросистем:

Б-170, Б-10: раздельно-агрегатная, НШ-100, полнопоточный фильтр очистки масла 25 мкм, гидрораспределитель трехпозиционный трехзолотниковый Р-160, рабочее давление 16 МПа, емкость гидробака 100 л.

Б-11: то же, но гидрораспределитель трехзолотниковый четырехпозиционный.

Б-12, Б-13: НШ-100, рабочее давление 20 МПа

ДЭТ-250, ДЭТ-320: 2 насоса: НШ-150 и НШ-50 отдельно для отвала и рыхлителя. Рабочее давление 10 МПа.

ДЭТ-400: 2 НШ-100, 10 МПа.

Т-35.01: 3 насоса: НШ-250, НШ-100, НШ-10, рабочее давление 20 МПа.

Т-50.01: 3 насоса: НШ-250 - 2 шт., НШ-10 – 1шт., 20 МПа.

Т-75.01: Двухкаскадная, НШ, разгруженными при нейтральном положении рычага управления навесным оборудованием, номинальное давление в системе 17 МПа.

Конец
