06.04.2020. Лекция. Балки.

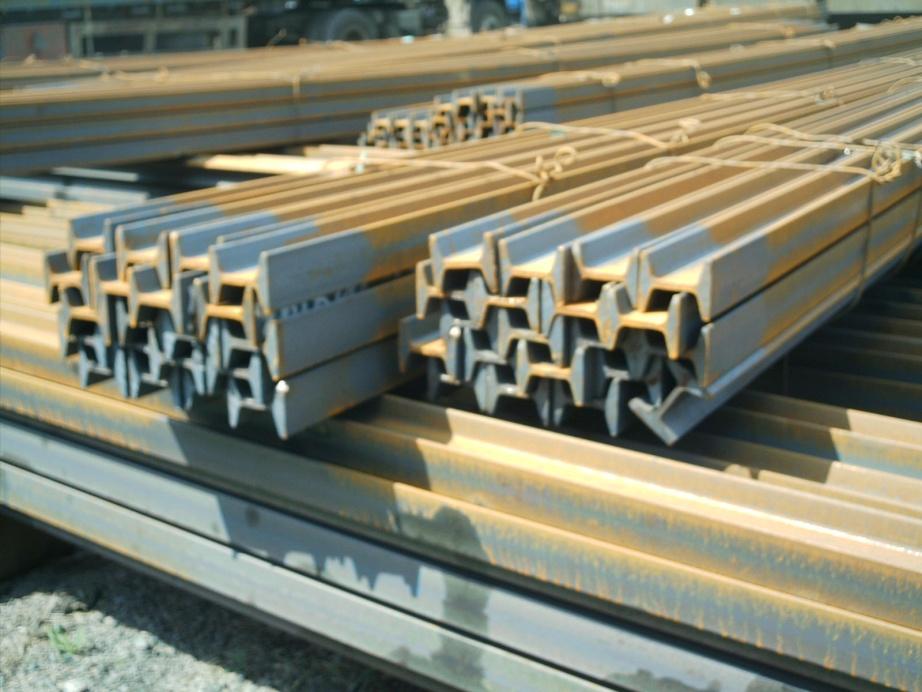

Строительство любой, даже самой небольшой постройки, невозможно без применения ряда элементов, которые при возведении зданий уже давно относят к так называемым базовым составляющим. Одним из так называемых базовых элементов можно назвать обычную балку из металла. Она является металлическим изделием с Н-образным сечением, активно применяющимся, в различного рода строительных сферах для создания мостовых сооружений, путей подвесного типа, опор, перекрытий, а также металлоконструкций различного типа.

Если говорить о функции этого элемента, то основной его задачей является выполнение функции опоры для всей конструкции. В жизни мы можем встретить его в качестве перекрытия и кровли. А если, например, использовать так называемую 2-тавровую балку, то можно довольно быстро сделать простой, но крайне эффективный реечный кран, который позволит осуществлять перемещение крупногабаритных грузов. Для таких же целей используют реечный профиль, как направляющие или рейки. Кроме того, его конфигурация дает возможность использовать его для прокладки железнодорожных соединений.

Какими они бывают

На сегодняшний день существует несколько категорий балок, которые изготовляются крупными предприятиями:

• балка двутавровая, сделанная по ГОСТу;

• сварная;

• из стали;

• тавровая;

• из металла;

• сварная двутавровая.

Они также могут отличаться по целому ряду характеристик: по толщине полок и стенки, по расположению граней, по методологии производства, и тому подобное. Если говорить об основных характеристиках, то балки бывают:

• горячекатаными из стали;

• двутавровыми из стали;

• двутавровыми, выполненными из низколегированной, и углеродистой стали.

Говоря о последних двух категориях, в зависимости от местонахождения полочных граней их делят на следующие группы:

• с гранями параллельного типа. Сюда входят балки нормальные, широкополочные и колонные;

• с гранями под уклоном. Они бывают обычными и специальными;

• специальные из стали;

• из стали горячекатаные;

• из углеродистой низколегированной стали с большой плотностью.

Следует сказать, что все балки 2-тавровой категории разделяются по методу производства на 2 категории. Первая - горячекатаные балки, создается, когда нагретые металлозаготовки пропускают через валки прокатного стана. Второй тип изделий выпускается по сварной технологии, когда металлический лист разрезается на части, после чего делается так называемая прихватка, а потом уже выполняется сварка.

Кроме того, балки из стали с гранями параллельного типа подразделяются на три группы:

• нормальные;

• с полками широкого типа;

• колонной категории.

Балки, где есть наклон граней делятся на:

• обычные с уклоном на 5-11%;

• специальные.

Последние, в свою очередь, могут относиться к категории:

• М. Это изделия из стали, предназначенные чтобы создавать пути подвесного типа. Уклон внутренних граней тут будет не менее 5 процентов;

• С. Металлические изделия, которые применяются для укрепления стволов в шахтах. В таком случае уклон будет не менее 11 процентов.

Продолжая тему назначения стальных балок, скажем, что они используются не только как цельные элементы в возведении промышленных, общественных и других типов сооружений. Также, они часто выступают конструкционными частями кровли, могут выступать частями перекрытий между этажей, а также быть основой для эстакад кранового типа. Для создания колонн и перекрытий часто используются и двутавровые варианты. Они используются и в фермах перекрытий из стали. Повсеместное применение именно такого типа балок объясняется тем, сделать их довольно просто, а в работе они относятся к категории очень надежных.

Также популярными считаются изделия, которые делаются из стали низколегированного типа. Химсостав при их создании должен обязательно соответствовать нормам ГОСТ. Отдельно следует сказать о том, что номер балки из металла означает ее условный размер в сантиметрах. Наименьшей цифрой является десять, а наибольшей - сто. Создание балок с иными характеристиками возможно лишь по спецзаказу. Размером же рассматриваемого изделия из стали считается величина между внешними гранями ее полок.

Обычно балка в горизонтальном положении, воспринимает поперечную вертикальную нагрузку, исходящую от веса. Но довольно часто следует учесть влияние целого ряда гипотетических горизонтальных сил поперечного типа. В качестве примера можно назвать, ветровую нагрузку при учете возможного землетрясения.

Такое изделие под нагрузкой, также оказывает воздействие на опоры, которыми могут быть колонны, стены, подвесы либо же те же самые балки. После этого нагрузка переходит дальше и в ряде случаев, она воспринимается различными конструкционными элементами, работающими на сжатие - опорами. Можно также сказать отдельно о случае ферменной конструкции, где стержни опираются на балку, находящуюся в горизонтальном положении.

Также, следует сказать, что прочностные характеристики изделия зависят от следующих физических параметров:

• материала, из которого она изготовлена;

• длины;

• площади, а также формы поперечного сечения;

• способа, которым она закреплена с другими элементами.

Технология производства сварных балок двутаврового сечения

Мелкие партии делают с применением электродуговой или аргоновой сварки в зависимости от марки металла, его способности свариваться.

Для изготовления сварных балок промышленным способом применяются специальные сварочные линии. Для защиты ванны расплава от окисления применяют флюсы.

Сварка балки в автоматическом режиме схожа с ручным изготовлением двутавра. Основные технологические этапы:

1. раскрой листового проката на полосы необходимой ширины на терморезке с программным управлением, средняя скорость раскроя 1 м/мин.

2. фрезерование торцов на торцефрезерных станках сокращает зазор стыка между стеной и полкой, улучшает качество сварки;

3. процесс сборки двутавра осуществляется с большой скоростью на специальном станке, ленты металла фиксируют прижимные приспособления с гидравлическими усилителями; сначала делается т-образный стык, затем присоединяется вторая стенка; такую конструкцию удобно сваривать;

4. сварные работы проводятся на автоматах портального типа двух видов: а) наклоненными электродами неглубоко проваривают сразу два шва; б) шов в «лодочку» создается поэтапно: сначала с одной стороны двутавровой перегородки, затем с другой; металл проваривается на большую глубину;

5. завершающий этап – правка двутавровой балки на специальных роликах, устраняются небольшие перекосы, возникшие во время сборки и сварки профиля.

Технология изготовления двутавровых балок

Производительность комплексных линий высокая, швы получаются прочные, процент брака невысокий.

Возможные дефекты

Во время сварки двутавровой балки из-за несоблюдения технологии возникает кристаллизация стали от высокой температуры. Из-за расхождения по фазам в металле возникают внутренние напряжения. Снижается прочность и жесткость, увеличивается риск корродирования.

При сварке стальных листов возможны и другие дефекты:

• нарушение формы шва отклонение от формы наружных поверхностей или геометрии стыка;

• прожоги, когда расплав вытекает из ванны, образуются дырки в шве;

• подрезы – канавки вдоль границы соединения;

• трещины, образующие в местах разрыва шва;

• шлаковые или вольфрамовые включения в диффузионном слое, при высокой скорости сварки образуются тугоплавкие оксиды.

Металлоизделия с дефектами ненадежные, они не выдержат большой нагрузки на изгиб, кручение. Их отбраковывают и проваривают снова, если это возможно.

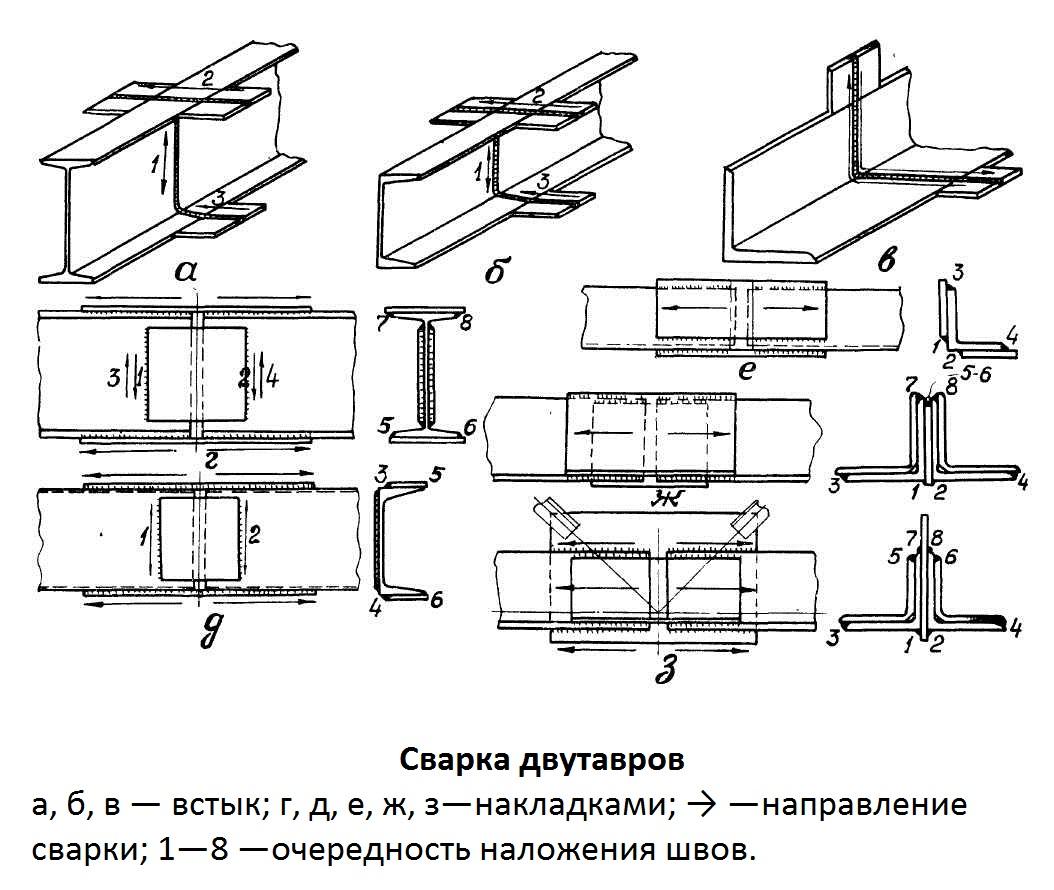

Сварка двутавровых балок между собой

Монтаж балочных металлоконструкций предусматривает соединение двутавров встык или под углом. Для усиления соединений используют металлические накладки – прямоугольники, вырезанные из листового проката.

Сварка балок встык проводится после обработки торцов. На них делают угловые скосы, чтобы шов хорошо проварился. Дополнительно на каждую из сторон стенок и обе полки обязательно крепят накладки, их приваривают для укрепления и защиты соединительного шва. При таком соединении несущая конструкция из двутавровых балок после сварки не снижается.
