При проектировании сварных конструкций прочность их определяется на основании расчетов, которые сводятся к определению напряжений, возникающих в элементах изделия от нагрузок.

Существует два основных метода расчета конструкций: по допускаемым напряжениям и по предельным состояниям.

При расчете конструкций по допускаемым напряжениям условие прочности имеет вид σ[σ], где σ - напряжение в опасном сечении элемента, [σ] - допускаемое напряжение, которое составляет некоторую часть от предела текучести стали:

где n - коэффициент запаса прочности.

Коэффициент запаса прочности имеет различные значения в зависимости от ряда условий (характера нагрузки, толщины листов, марки стали и др.). Например, для обычных строительных конструкций, выполняемых из углеродистой стали обыкновенного качества марки Ст3, допускаемое напряжение составляет [σ]=1600 кгс/см²; для пролетных строений железнодорожных мостов (для той же марки стали) [σ]=1400 кгс/см². Так как предел текучести стали Ст3 σ_т=2400 кгс/см², то коэффициент запаса прочности для первого случая будет:

для второго случая:

Для металлов, не обладающих выраженным пределом текучести, запас прочности определяют из отношения предела прочности разрыву σ_п к допускаемому напряжению [σ]. В этом случае коэффициент запаса прочности обычно составляет.

В случае действия осевых нагрузок напряжения вычисляют по формуле

где P - осевое усилие, кгс; F - площадь поперечного сечения элемента, см².

Способ расчета по допускаемым напряжениям прост. Однако определение допускаемых напряжений [σ] или коэффициента запаса прочности и производится упрощенно, без точного учета большого количества условий работы конструкции.

Более точным методом расчета конструкций, учитывающим условия работы, однородность материала конструкции и др., является метод расчета по предельным состояниям. Первый метод применяется в машиностроении, второй - при проектировании всех строительных конструкций.

При расчете конструкции по предельному состоянию условие прочности записывается в виде:

где N - расчетное усилие, кгс; F - площадь сечения, см²; R - расчетное сопротивление материала, кгс/см²; m - коэффициент условий работы, который учитывает степень ответственности конструкции, возможность дополнительных деформаций при эксплуатации, жесткость узлов.

Расчетные сопротивления металла стыковых швов R^св_с устанавливаются Строительными нормами и правилами (СНиП) Госстроя СССР. По этим нормам для стыковых швов, выполненных ручной и полуавтоматической сваркой на стали Ст3, расчетное сопротивление R^св_с при растяжении равно (при условии применения обычных способов контроля швов - наружный осмотр и обмер швов) R^св_с=1800 кгс/см²; при более сложных и точных способах контроля (рентгено- и гаммаграфия, ультразвуковая и магнитографическая дефектоскопия) - R^св_с=2100 кгс/см²; при срезе - Rсвс=1300 кгс/см².

При выполнении указанными видами сварки угловых швов на стали Ст3 при всех способах контроля величина расчетного сопротивления при растяжении, сжатии и срезе принимается R^св_у=1500 кгс/см².

Стыковые швы на прочность рассчитываются по формуле

N=R^св_сδl

где N - расчетная продольная сила, действующая на соединение, кгс; R^св_с - расчетное сопротивление сварного стыкового соединения растяжению или сжатию, кгс/см²; δ - толщина металла в расчетном сечении, см; l - длина шва, см.

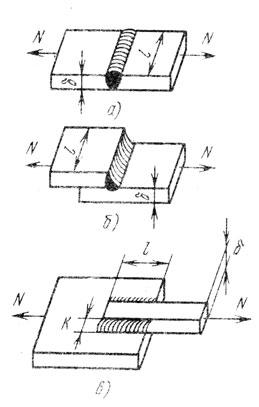

Рис. 43. Нагрузки на сварные швы: а - стыковой, б - угловой лобовой, в - угловой фланговый

Максимальное усилие N для угловых лобовых швов рассчитывают по формуле

N=0,7KlR^св_с

где K - катет шва, см; l - длина шва, см; R^св_с - расчетное сопротивление срезу, кгс/см².

Коэффициент 0,7 показывает, что расчет ведется из предположения разрушения шва по гипотенузе прямоугольного треугольника (форма сечения углового шва).

Максимальное усилие N для угловых фланговых швов рассчитывается по формуле

N=2⋅0,7KlR^св_с.

Примеры. 1. Определить расчетное усилие в стыковом соединении, выполненном ручной сваркой с учетом обычных способов контроля, если δ=1 см, l= 20 см и R^св_с=1800 кгс/см²(рис. 43, а). N=1⋅20⋅1800=36000 кгс.

2. Определить расчетное усилие в стыковом соединении, выполненном ручной или полуавтоматической сваркой с учетом точных способов контроля, если 5δ=1 см, l=20 см, N=1⋅20⋅2100=42 000 кгс.

3. Определить расчетное усилие в нахлесточном соединении с лобовым швом, если K=1 см, l=20 см (рис. 43, б). N=0,7⋅1⋅20⋅1 500=21 000 кгс.

4. Определить расчетное усилие в нахлесточном соединении с двумя фланговыми швами, если K=1 см, l=10 см (рис. 43, в). N=2⋅0,7⋅1⋅10⋅1500=21 000 кгс.

Контрольные вопросы

1. Назовите основные виды сварных соединений, преимущества и недостатки каждого из них.

2. Как классифицируются сварные швы?

3. Изобразите условные обозначения некоторых швов сварных соединений.

4. По каким формулам рассчитывают сварные швы на прочность?
