ТО 407. МДК 03.01 Особенности конструкций автотранспорта.

Преподаватель Великая Г.В. Электронный адрес почты: [email protected]

Задание выдано 9.11.2020. Задание выполнить до 11.11.2020г.

Литература: Лекция1. Особенности конструкции тормозной системы с EBD и BAS.

Лекция2. Стояночная тормозная система с электронным управлением.

Тема 1.5. Особенности конструкций тормозных систем

Лекция1. Особенности конструкции тормозной системы с EBD и BAS.

Задание: Изучить лекцию1. Ответить на вопросы:

1.  ABS –назначение, достоинство, состав.

2.  ESP  - назначение, достоинство, недостатки.

3. TCS  - назначение.

4.  EBD - назначение.

5. Brake Assist - назначение.

Современный транспорт оснащается различными электронными системами, основным назначением которых является повышение уровня безопасности и облегчение в управлении транспортного средства.

 ABS - Антиблокировочная система ABS (Anti-lock Brake System) предотвращает блокировку колёс автомобиля при резком торможении или на скользкой поверхности. В большинстве случаев она сокращает тормозной путь. Но главное достоинство ABS в том, что при экстренном торможении автомобиль остаётся управляемым, то есть не срывается в неуправляемое скольжение. Таким образом, водитель может одновременно и тормозить и поворачивать. Также ABS спасает машину от заноса в ситуации, когда одна сторона машины находится на сухом асфальте, а вторая — на грунтовой обочине или на мокром покрытии. Система состоит из нескольких датчиков и электронного блока управления, в реальном времени подстраивающего давление в тормозной системе для каждого колеса автомобиля. Данная система очень востребована на мототехнике водителями с малым опытом вождения.

 ESP - Электронная система курсовой устойчивости ESP (Electronic Stability Program — «программа электронной стабилизации») эта система значительно снижает риск ухода автомобиля в занос в критических ситуациях (превышена допустимая скорость в повороте, при перестроении или при манёврах на скользком покрытии и т.п.). В большинстве случаев помогает избежать потери курсовой устойчивости при ошибке водителя, в начале развития заноса выборочно подтормаживается одно из четырёх колёс и (или) уменьшается подача топлива в двигатель (эта же система выполняет и функцию противобуксовочной, при разгоне). Но при очень значительном превышении безопасной скорости прохождения поворота или чрезмерно резком вращении руля, полностью занос предотвратить электроника не в состоянии ,т.к. законы физики или целенаправленные действия водителя система ESP победить не сможет.

 TCS - Traction Control System Эта система позволяет избежать пробуксовки колес автомобиля в момент, когда одно колесо вращается быстрее другого, система автоматически определяет это и подтормаживает его для восстановления сцепления с дорогой.

 EBD - Электронная система распределения тормозных сил EBD (Electronic Brake Distribution) улучшает эффективность торможения, изменяя соотношение тормозных сил между передними и задними колёсами при изменении загрузки автомобиля. Так же, эта система перераспределяет тормозные усилия на правых и левых колёсах при торможении в поворотах, что помогает сохранить курсовую устойчивость. С помощью различных датчиков она измеряет загрузку машины, и по мере наполнения автомобиля, позволяет тормозной системе давать большее усилие на задние колёса. Для тех кто не знал, передние колеса машины выполняют главную роль при торможении, в результате этого происходит наиболее интенсивный износ тормозных колодок и тормозных дисков передней оси.

 Brake Assist - Усилитель экстренного торможения Система Brake Assist сокращает тормозной путь при паническом торможении, когда водитель нажимает на педаль тормоза быстро, но с малым усилием. Brake Assist мгновенно увеличивает давление в тормозной системе, не дожидаясь от водителя полного нажатия на педаль. Это позволяет машине чуть раньше начать торможение с большей эффективностью. Brake Assist реагирует не на степень нажатия на педаль тормоза, а на скорость её перемещения. Часто автопроизводители сопровождают работу этой системы с миганием всех указателей поворота, как при включенной аварийной сигнализации.

Лекция 2. Стояночная тормозная система с электронным управлением (EPB).

Задание: Изучить лекцию, ответить на вопросы.

1 Перечислить функции EPB

2 Состав и устройство EPB

3 Принцип работы (перечислите порядок действий при работе EPB)

4 Заполнить таблицу 1.

Таблица 1 –Сравнительная характеристика классического стояночного тормоза с электронным.

5 Дать наименование рисункам 3 и 4.

Устройство и принцип работы электромеханического стояночного тормоза (EPB)

Важной частью любого автомобиля является стояночный тормоз, который фиксирует автомобиль на месте во время стоянки и предупреждает его непроизвольное откатывание назад или вперед. Современные автомобили все чаще стали оснащаться электромеханическим типом стояночного тормоза, в котором электроника заменяет привычный “ручник”.

Аббревиатура электромеханического стояночного тормоза “EPB” расшифровывается как Electromechanical Parking Brake.

Рассмотрим основные функции EPB и его отличия от классического стояночного тормоза.

Функции EPB

К главным функциям EPB относятся: удержание транспортного средства на месте при стоянке; аварийное торможение при выходе из строя рабочей тормозной системы; предотвращение отката автомобиля при старте на подъеме

Устройство EPB

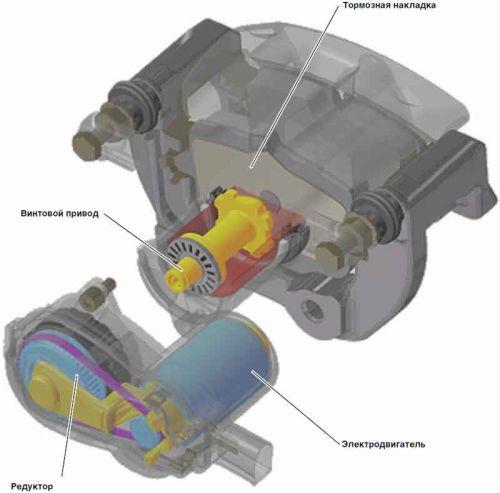

Рисунок 1 -Устройство EPB

Электромеханический ручник устанавливается на задние колеса автомобиля. Конструктивно он состоит из следующих элементов: тормозной механизм; привод; электронная система управления.

Тормозной механизм представлен штатными дисковыми тормозами автомобиля.

Конструктивные изменения коснулись только рабочих цилиндров.

На суппорте тормозного механизма устанавливается привод стояночного тормоза.

Электропривод ручника состоит из следующих частей, находящихся в одном корпусе:

электродвигатель;

ременная передача;

планетарный редуктор;

винтовой привод.

Электродвигатель посредством ременной передачи приводит в движение планетарный редуктор. Последний, снижая уровень шума и массу привода, воздействует на перемещение винтового привода. Привод, в свою очередь, отвечает за поступательное движение поршня тормозного механизма. Электронный блок управления состоит из: входных датчиков; блока управления; исполнительных механизмов.

Входные сигналы поступают в блок управления, как минимум, с трех элементов: с кнопки включения ручника (располагаемой на центральной консоли автомобиля), с датчика уклона (интегрирован в сам блок управления) и с датчика педали сцепления (расположенного на приводе сцепления), который фиксирует положение и скорость отпускания педали сцепления.

Блок управления через сигналы датчиков воздействует на исполнительные устройства (такие, как электродвигатель привода, например).

Таким образом, блок управления напрямую взаимодействует с системами управления двигателем и курсовой устойчивости.

Принцип работы EPB

Принцип работы электромеханического стояночного тормоза имеет циклический характер: он то включается, то выключается.

EPB включается с помощью кнопки на центральном тоннеле в салоне автомобиля. Электродвигатель посредством редуктора и винтового привода притягивает тормозные колодки к тормозному диску. При этом происходит жесткая фиксация последнего.

Выключается стояночный тормоз во время старта автомобиля.

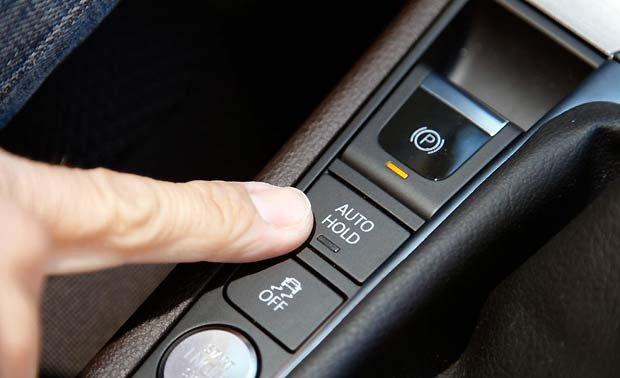

Это действие происходит автоматически. Также электронный ручник можно выключить, нажав на кнопку при уже нажатой педали тормоза. В процессе выключения EPB блоком управления анализируются такие параметры, как: величина уклона, положение педали газа, положение и скорость отпускания педали сцепления. Благодаря этому и становится возможным своевременное выключение EPB, включая выключение с временной задержкой. Это предотвращает откат транспортного средства назад при старте на подъеме. Большинство автомобилей, оснащенных EPB, рядом с кнопкой ручного тормоза имеют кнопку автоматического удержания транспортного средства при временной остановке (Auto Hold). Это очень удобно для автомобилей с АКПП. Особенно актуальна данная функция в городских пробках с частыми остановками и стартами. При нажатии водителем кнопки «Auto Hold» отпадает необходимость удерживать нажатой педаль тормоза после остановки автомобиля. При длительном неподвижном положении EPB включается автоматически. Электрический стояночный ручник также включится автоматически, если водитель выключит зажигание, откроет дверь или отстегнет ремень безопасности.

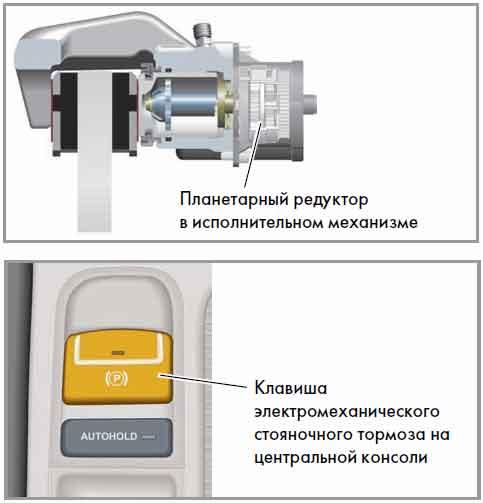

Рисунок 2- Принцип работы электромеханического стояночного тормоза

Преимущества и недостатки EPB в сравнении с классическим стояночным тормозом :

- Компактная кнопка вместо громоздкого рычага

- Механический стояночный тормоз позволяет регулировать усилие торможения, что недоступно для EPB

-. В процессе эксплуатации EPB нет необходимости в его регулировке

- При полностью разряженном аккумуляторе невозможно "снять с ручника"

-. Автоматическое выключение EPB при старте автомобиля

-. Более высокая стоимость

-. Отсутствие отката автомобиля на подъеме

Особенности обслуживания и эксплуатации автомобилей с EPB

Для проверки работоспособности EPB автомобиль необходимо установить на тормозной стенд и провести торможение стояночным тормозом. При этом проверку необходимо проводить регулярно. Замена тормозных колодок осуществляется только при отпущенном стояночном тормозе. Процесс замены происходит при помощи диагностического оборудования. Колодки автоматически устанавливаются в нужное положение, фиксирующееся в памяти блока управления. Нельзя оставлять автомобиль на стояночном тормозе в течение длительного времени. При длительной стоянке может разрядиться аккумулятор, вследствие чего автомобиль будет невозможно снять с ручника. Перед проведением технических работ необходимо перевести в сервисный режим электронику автомобиля. В противном случае электрический ручник может автоматически включиться во время обслуживания или ремонта транспортного средства. Это, в свою очередь, может привести к повреждению автомобиля.

Электромеханический стояночный тормоз освобождает водителя от проблемы под названием «забыл снять машину с ручника». Благодаря EPB с началом движения этот процесс происходит автоматически. Помимо этого он облегчает старт автомобиля в гору и существенно упрощает водителям жизнь в пробках.

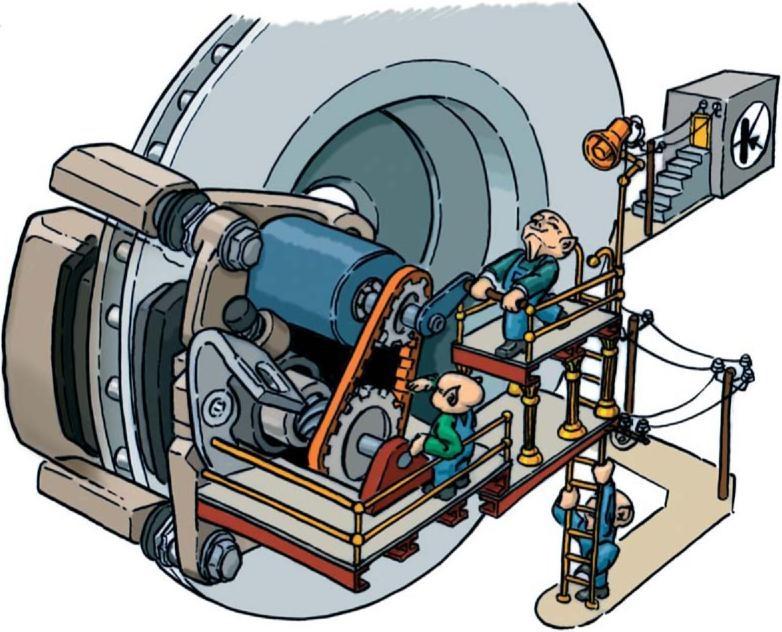

Рисунок 3

Рисунок 4
