Аксонометрия, диметрия, изометрия

ОБЩИЕ ПОНЯТИЯ

ЦЕЛЬ УРОКА: дать новые понятия:

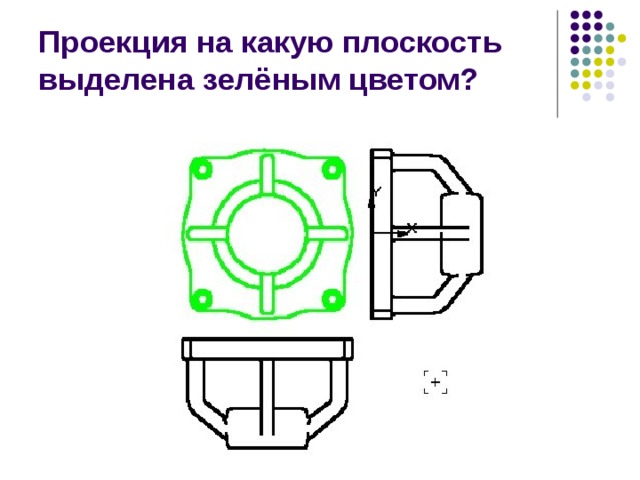

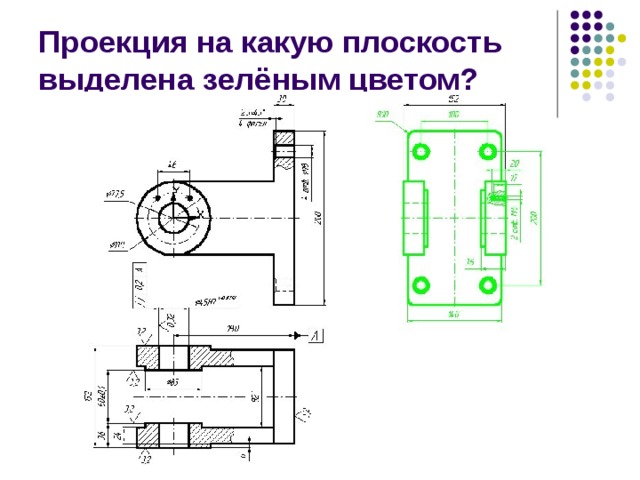

Проекция на какую плоскость выделена зелёным цветом?

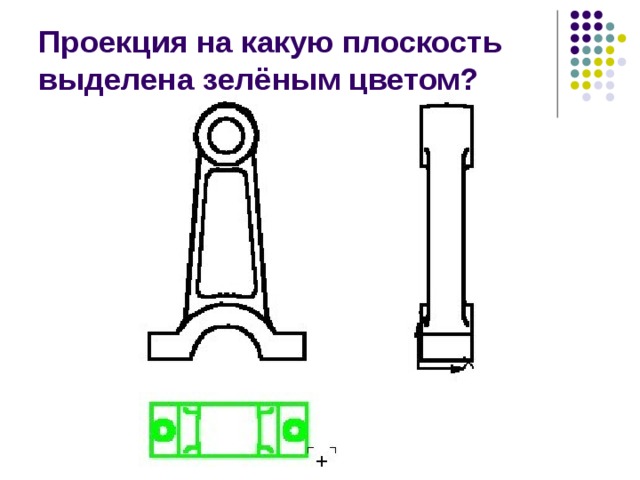

Проекция на какую плоскость выделена зелёным цветом?

Проекция на какую плоскость выделена зелёным цветом?

В переводе с греческого это слово означает- измерение по осям

В зависимости от расположения осей ( x y z ) аксонометрические проекции могут быть прямоугольными (углы между осями равны между собой) и

косоугольными (один из углов между осями отличается от остальных).

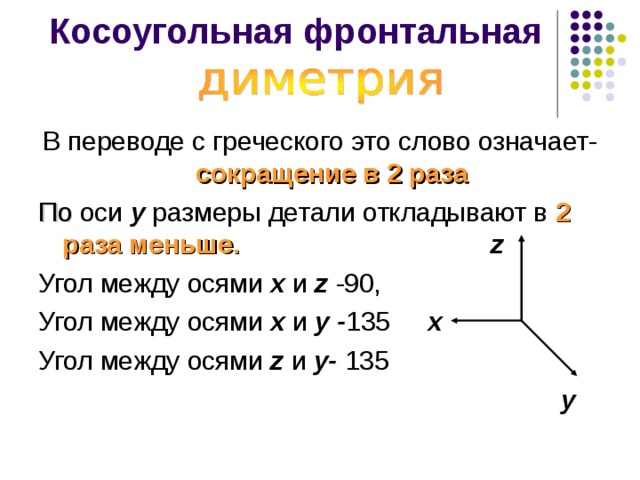

Косоугольная фронтальная

В переводе с греческого это слово означает- сокращение в 2 раза

По оси y размеры детали откладывают в 2 раза меньше. z

Угол между осями х и z -90,

Угол между осями х и у - 135 х

Угол между осями z и у- 135

у

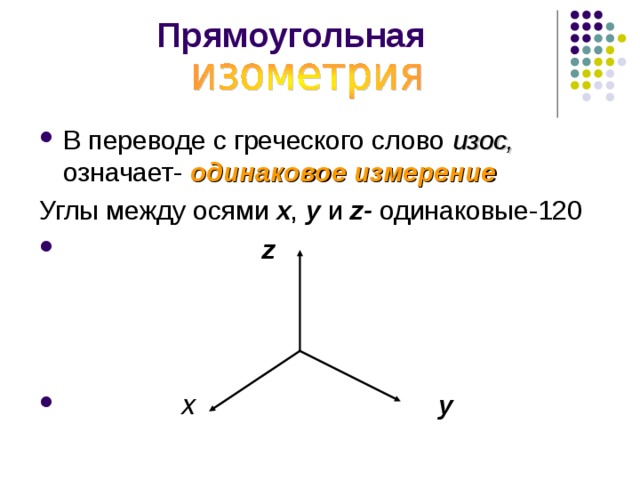

Прямоугольная

• В переводе с греческого слово изос, означает- одинаковое измерение

Углы между осями х , у и z - одинаковые-120

• z
• Х у

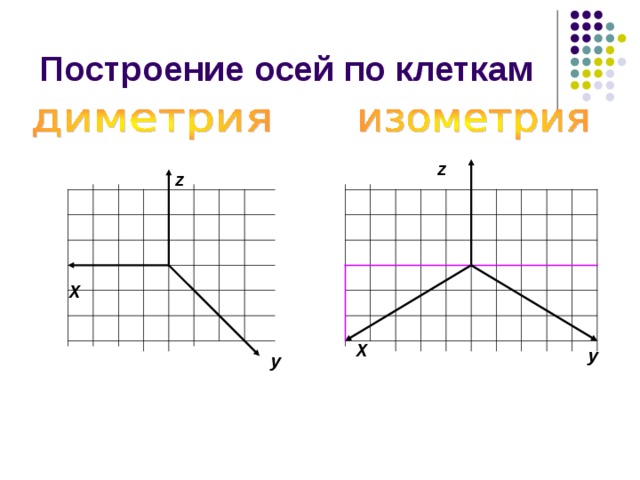

Построение осей по клеткам

z

z

Х

Х

у

у

у

у

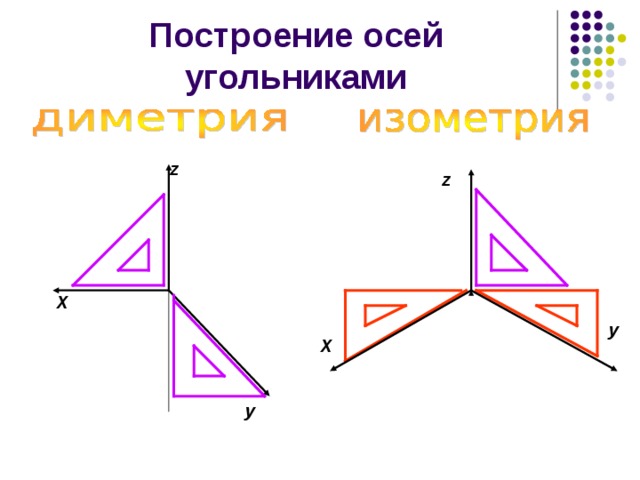

Построение осей угольниками

z

z

Х

Х

у

у

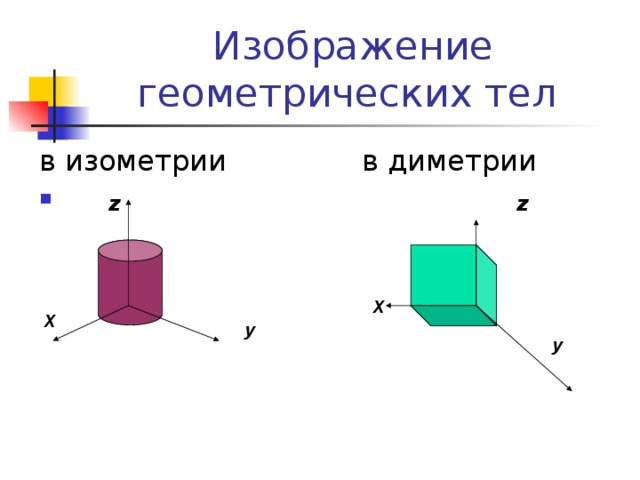

Изображение геометрических тел

в изометрии в диметрии

• z z

Х

Х

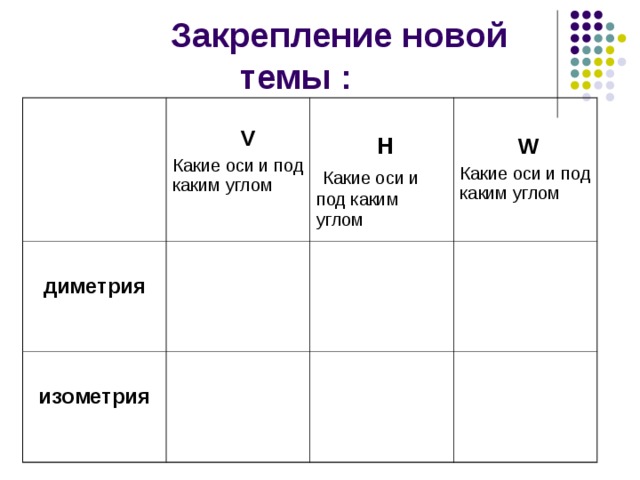

Закрепление новой темы :

V

Какие оси и под каким углом

диметрия

H

Какие оси и под каким углом

изометрия

W

Какие оси и под каким углом

Домашнее задание:

• Стр. 77 , пар. 27 Начертить куб в изометрии.
