Аксонометрия шеңбер

• «Аксонометрия» - грек тіліңде осьтер бойынша өлшеу деген сөз. Аксонометриялық проекцияның ортогональ проекциядан негізгі бір артықшылығы оның көрнектілігі мен өлшеуге қолайлылығында. Соңдықтан аксонометриялық проекциялар кескіңдеу техникасыңда өте кеңінен тараған.

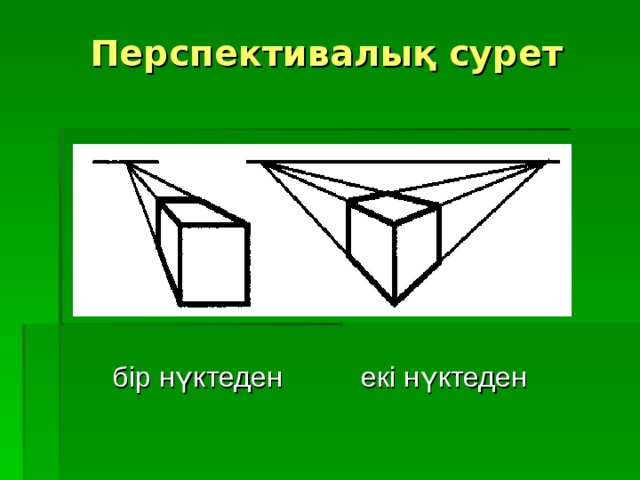

Перспективалық сурет

бір нүктеден екі нүктеден

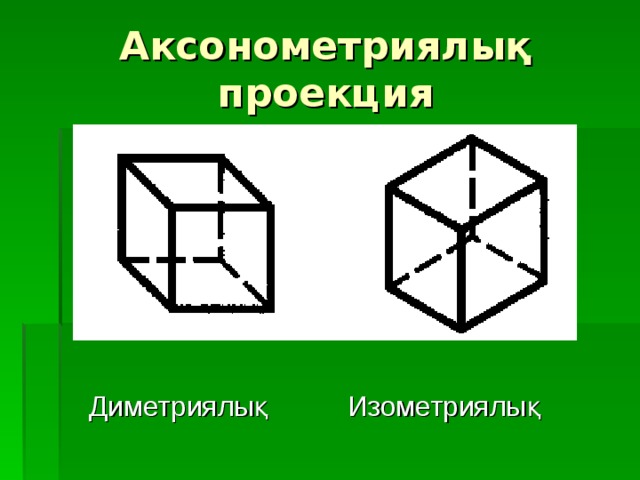

Аксонометриялық проекция

Диметриялық Изометриялық

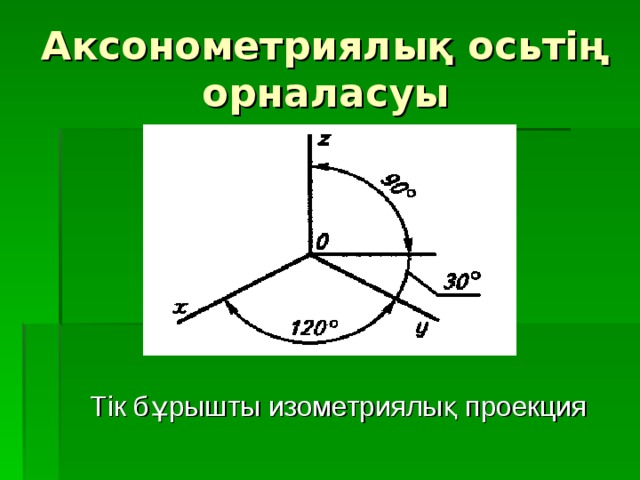

Аксонометриялық осьтің орналасуы

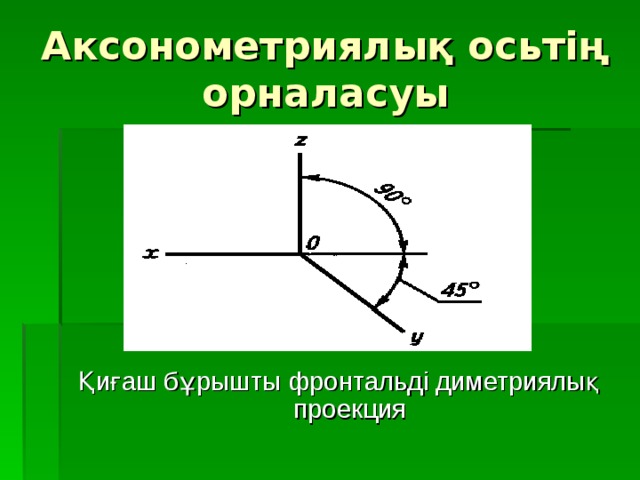

Қиғаш бұрышты фронтальді диметриялық проекция

Аксонометриялық осьтің орналасуы

Тік бұрышты изометриялық проекция

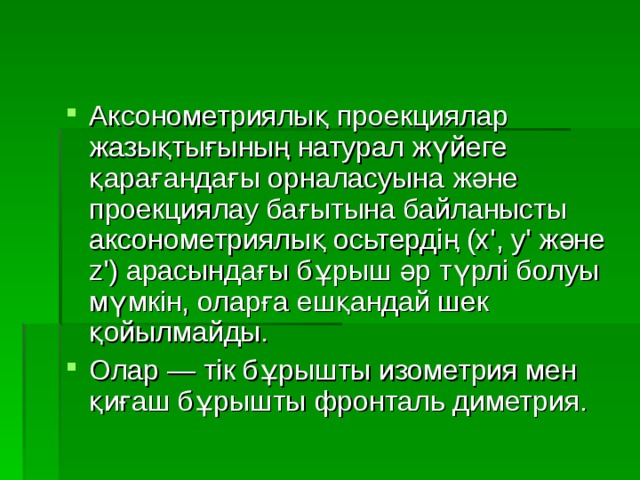

• Аксонометриялық проекциялар жазықтығының натурал жүйеге қарағандағы орналасуына және проекциялау бағытына байланысты аксонометриялық осьтердің (х', у' және z') арасындағы бұрыш әр түрлі болуы мүмкін, оларға ешқандай шек қойылмайды.
• Олар — тік бұрышты изометрия мен қиғаш бұрышты фронталь диметрия.

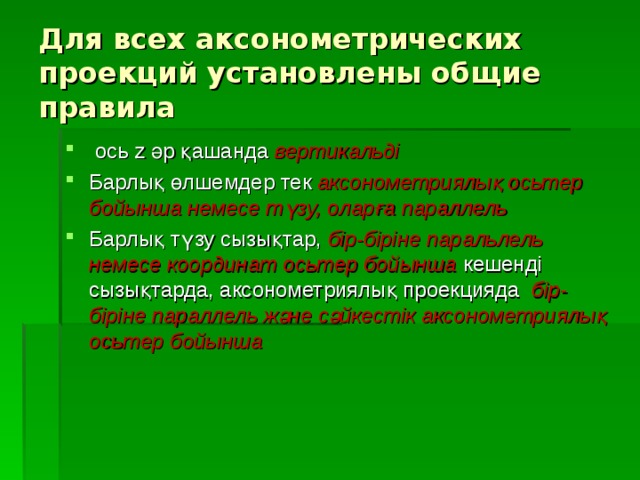

Для всех аксонометрических проекций установлены общие правила

• ось z әр қашанда вертикальді
• Барлық өлшемдер тек аксонометриялық осьтер бойынша немесе түзу, оларға параллель
• Барлық түзу сызықтар, бір-біріне паральлель немесе координат осьтер бойынша кешенді сызықтарда, аксонометриялық проекцияда бір-біріне параллель және сәйкестік аксонометриялық осьтер бойынша

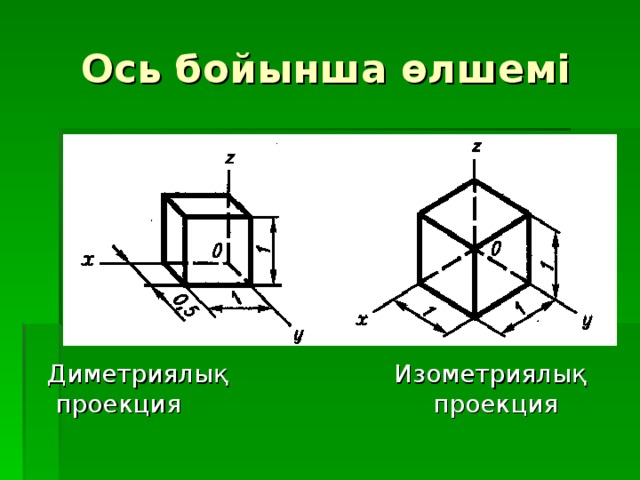

Ось бойынша өлшемі

Диметриялық Изометриялық проекция проекция

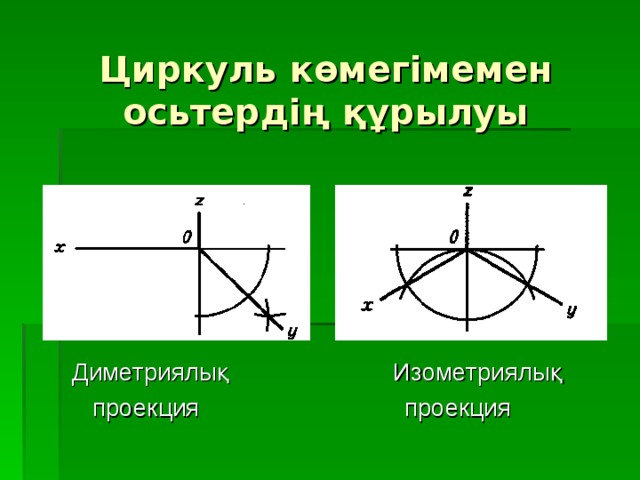

Циркуль көмегімемен осьтердің құрылуы

Диметриялық Изометриялық

проекция проекция

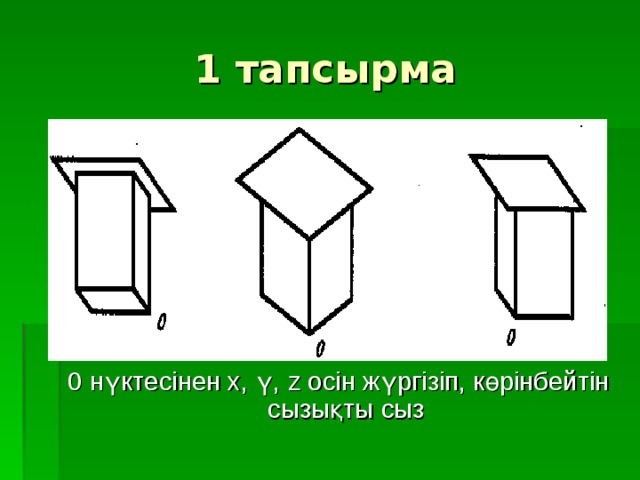

1 тапсырма

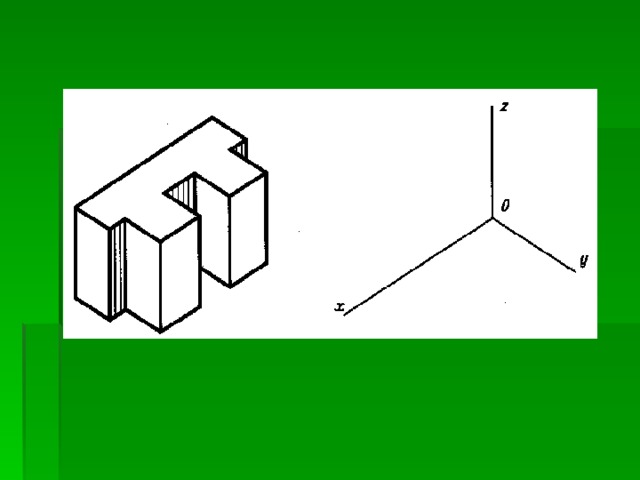

0 нүктесінен х, ү, z осін жүргізіп, көрінбейтін сызықты сыз

2 тапсырма

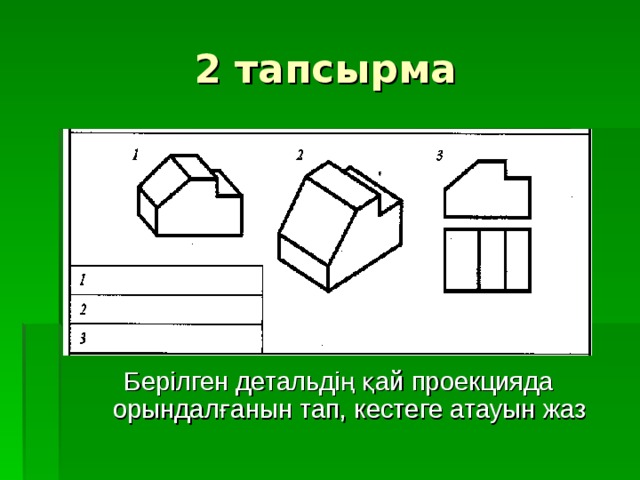

Бер ілген детальдің қай проекцияда орындалғанын тап, кестеге атауын жаз

3 тапсырма

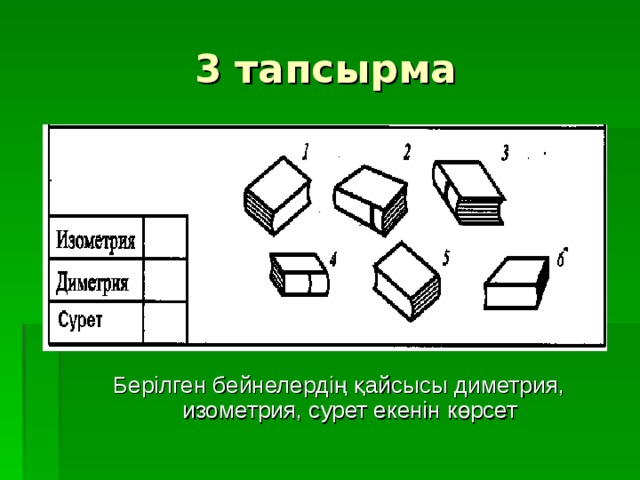

Б ерілген бейнелердің қайсысы диметрия, изометрия, сурет екенін көрсет

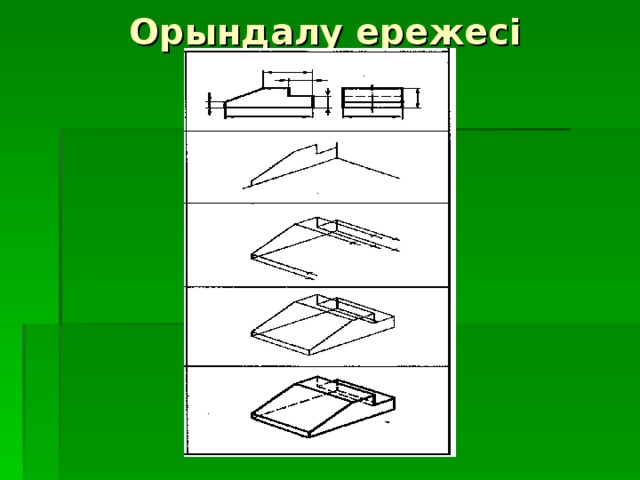

Орындалу ережесі

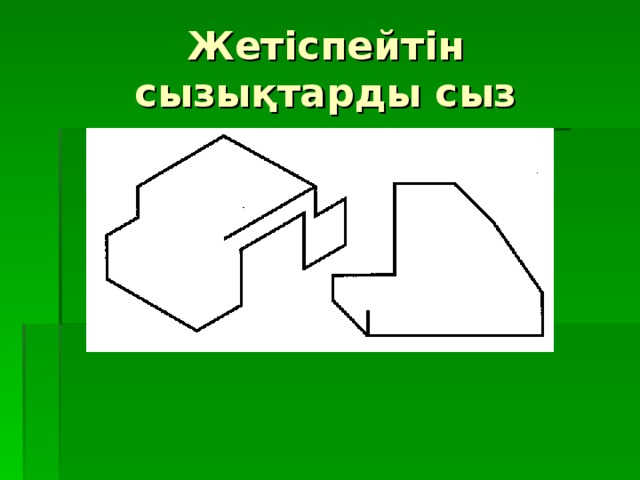

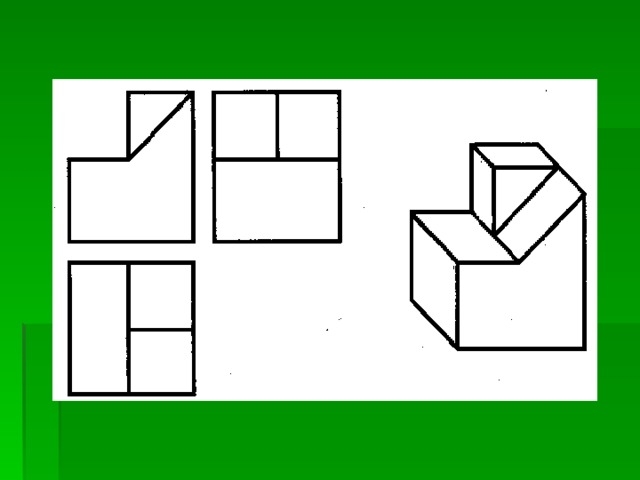

Жетіспейтін сызықтарды сыз

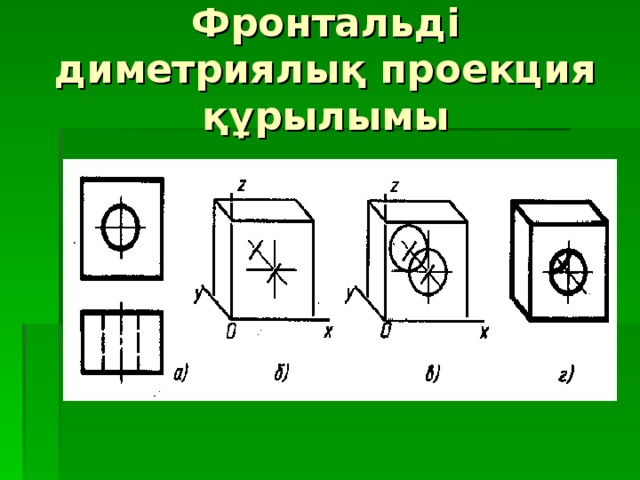

Фронтальді диметриялық проекция құрылымы

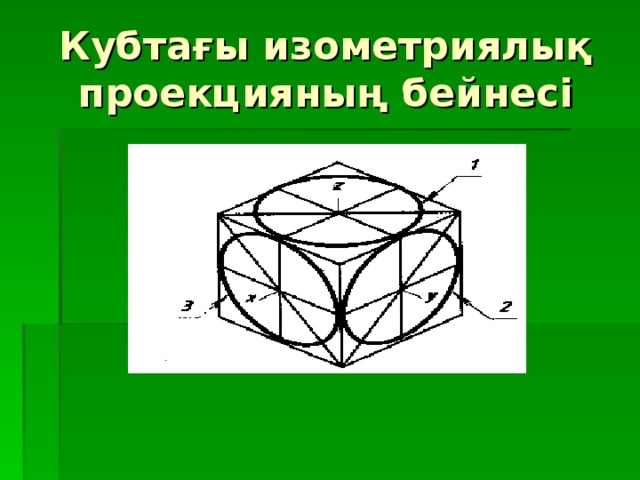

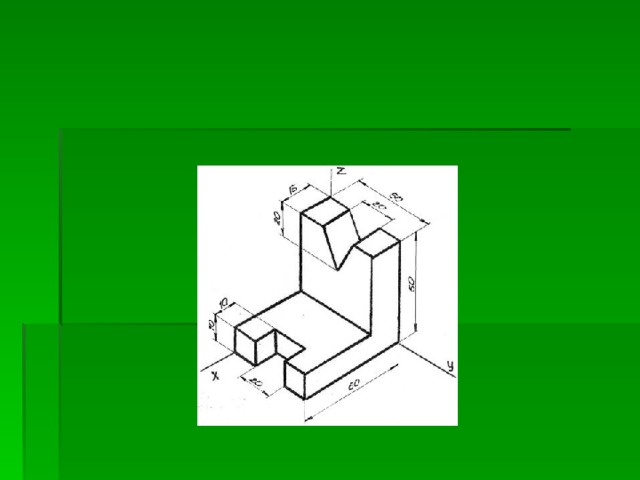

Кубтағы изометриялық проекцияның бейнесі

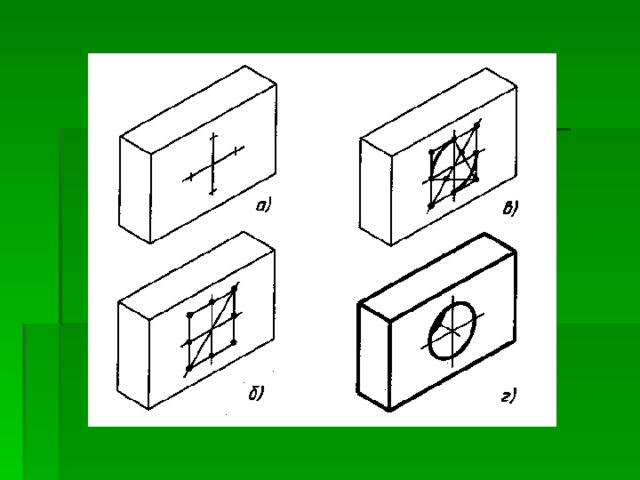

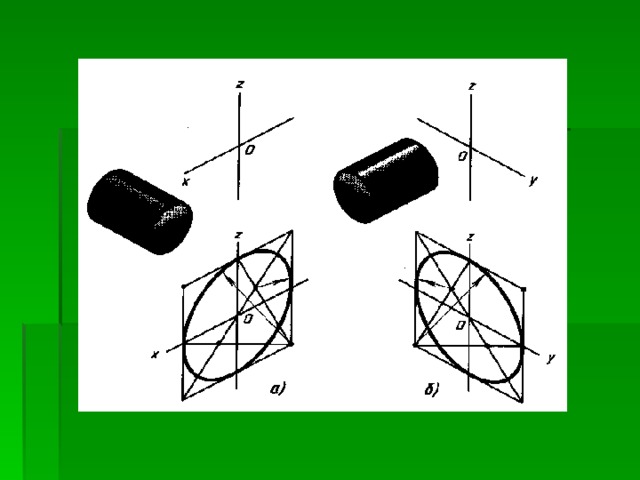

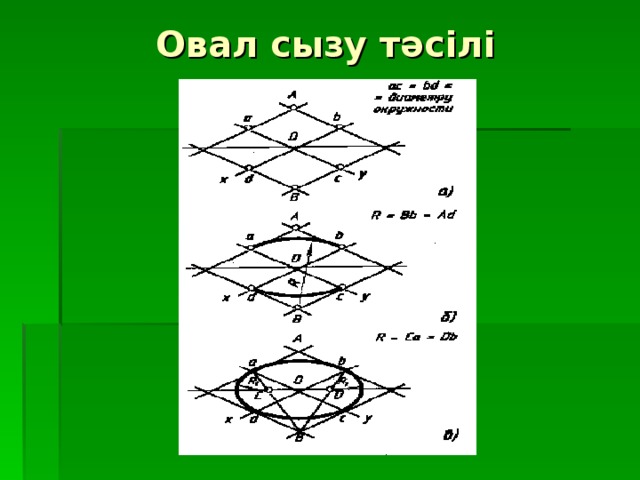

Овал сызу тәсілі

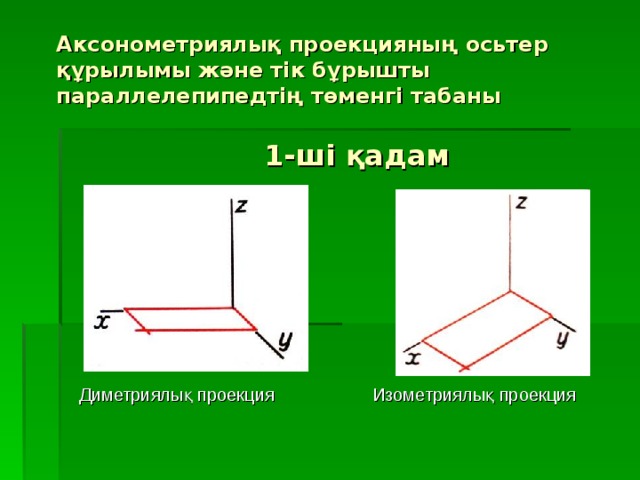

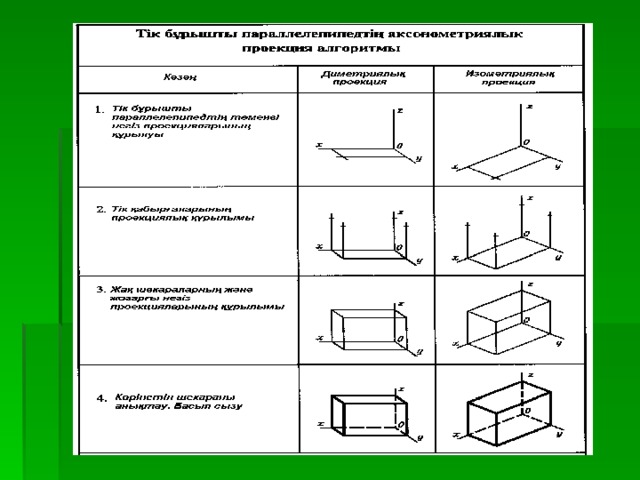

Аксонометриялық проекцияның осьтер құрылымы және тік бұрышты параллелепипедтің төменгі табаны 1-ші қадам

Диметриялы қ проекция Изометриялық проекция

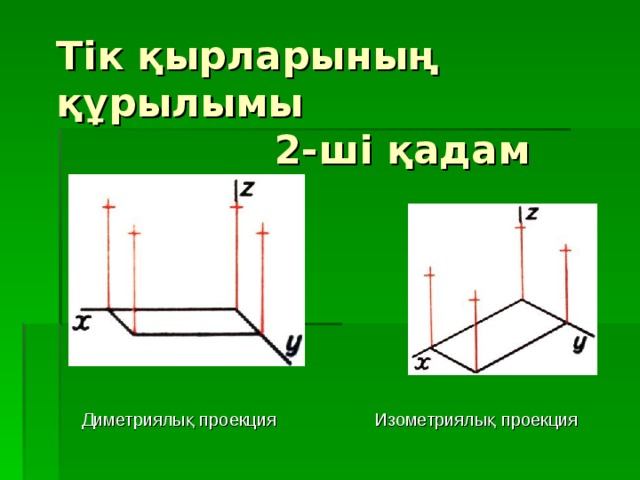

Тік қырларының құрылымы 2-ші қадам

Диметриялы қ проекция Изометриялық проекция

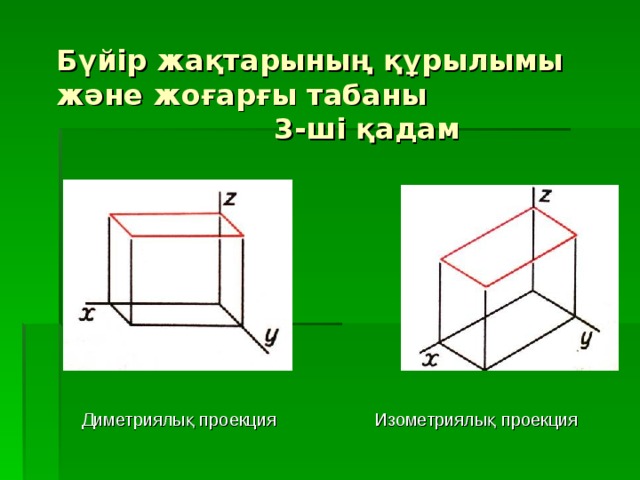

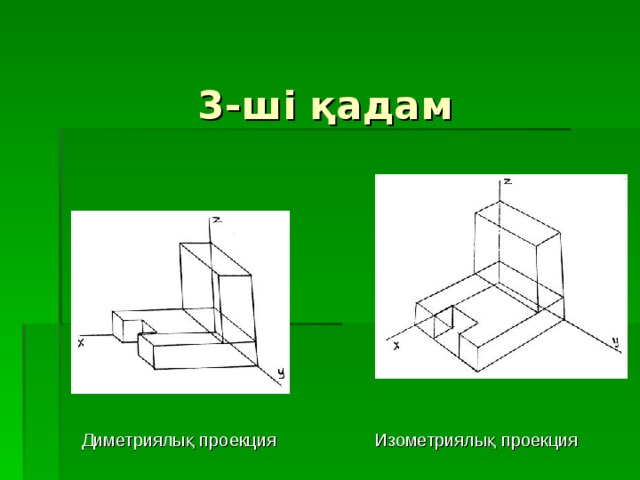

Бүйір жақтарының құрылымы және жоғарғы табаны 3-ші қадам

Диметриялы қ проекция Изометриялық проекция

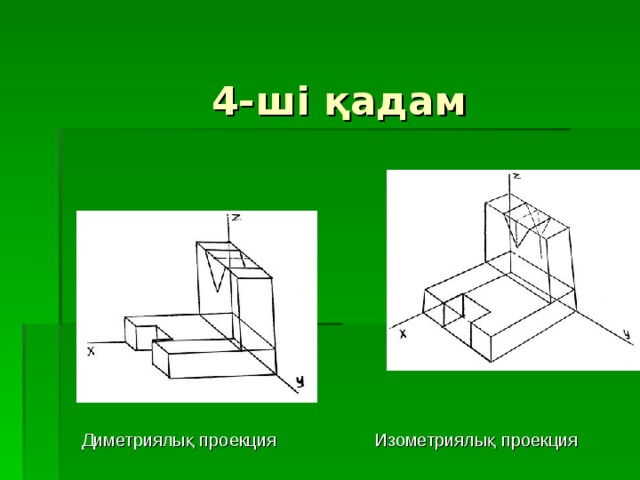

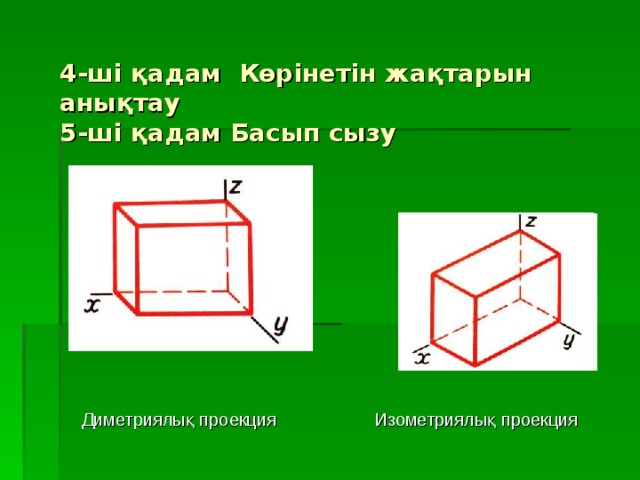

4-ші қадам Көрінетін жақтарын анықтау 5-ші қадам Басып сызу

Диметриялы қ проекция Изометриялық проекция

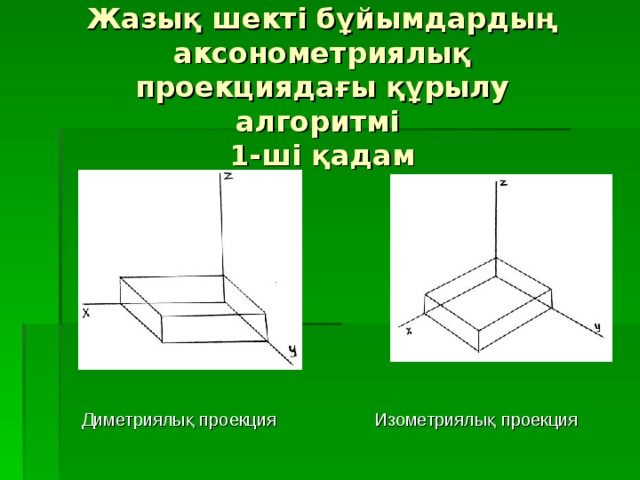

Жазық шекті бұйымдардың аксонометриялық проекциядағы құрылу алгоритмі 1-ші қадам

Диметриялы қ проекция Изометриялық проекция

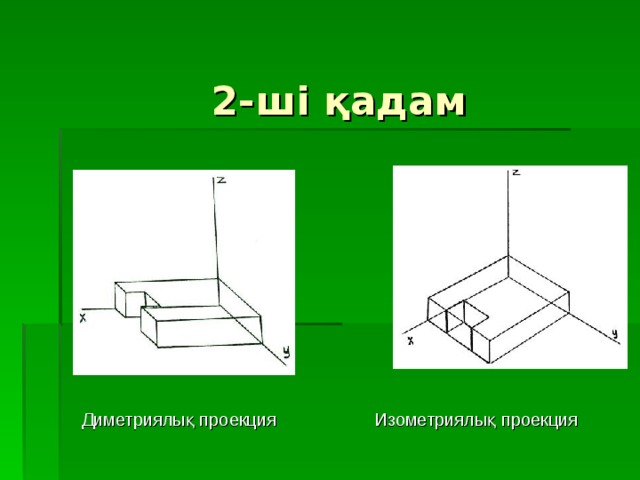

2-ші қадам

Диметриялы қ проекция Изометриялық проекция

3-ші қадам

Диметриялы қ проекция Изометриялық проекция

4-ші қадам

Диметриялы қ проекция Изометриялық проекция

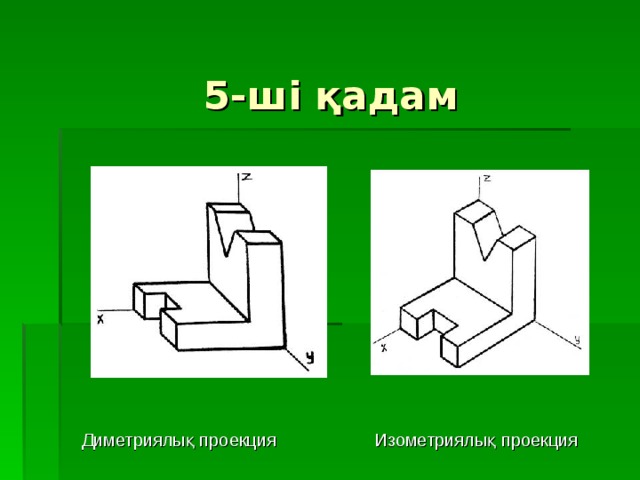

5-ші қадам

Диметриялы қ проекция Изометриялық проекция
