Анализ геометрической формы предмета.

АНАЛИЗ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ ПРЕДМЕТА Учитель технологии ИЗО Абрамова М.А.

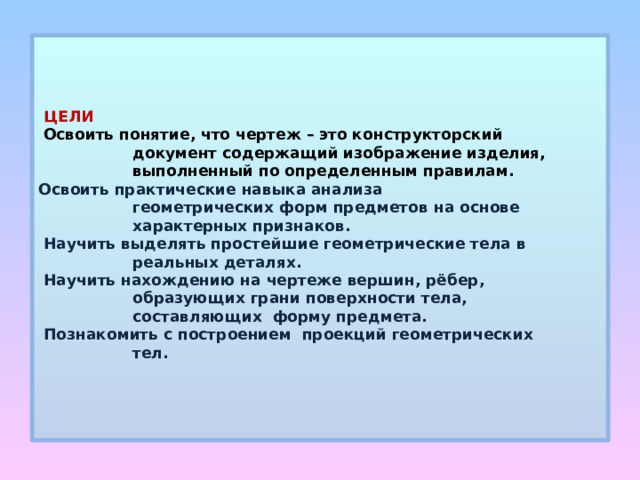

ЦЕЛИ Освоить понятие, что чертеж – это конструкторский документ содержащий изображение изделия, выполненный по определенным правилам. Освоить практические навыка анализа геометрических форм предметов на основе характерных признаков. Научить выделять простейшие геометрические тела в реальных деталях. Научить нахождению на чертеже вершин, рёбер, образующих грани поверхности тела, составляющих форму предмета. Познакомить с построением проекций геометрических тел.

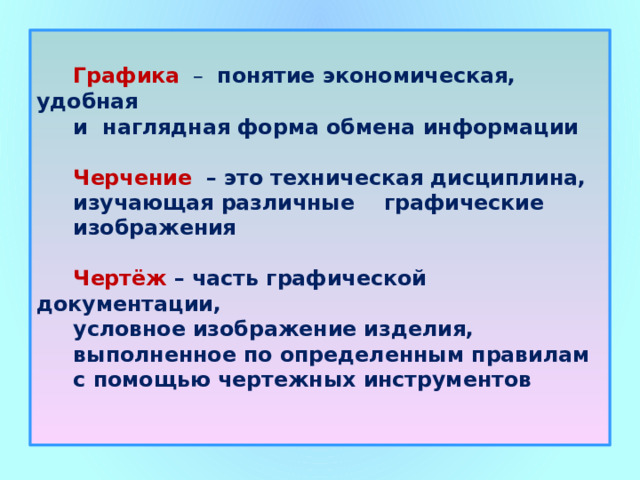

Графика – понятие экономическая, удобная и наглядная форма обмена информации Черчение – это техническая дисциплина, изучающая различные графические изображения Чертёж – часть графической документации, условное изображение изделия, выполненное по определенным правилам с помощью чертежных инструментов

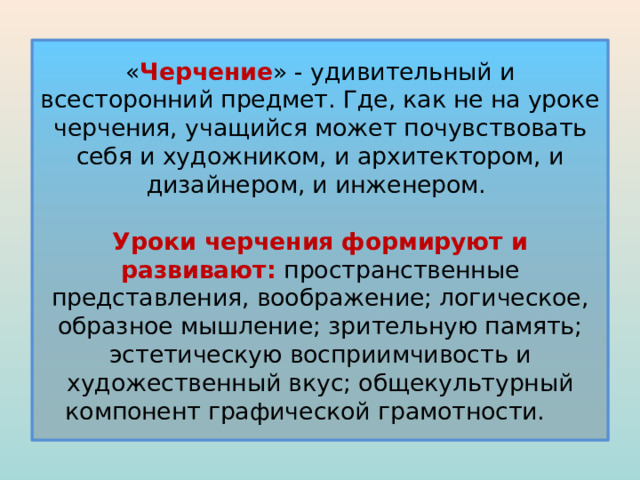

« Черчение » - удивительный и всесторонний предмет. Где, как не на уроке черчения, учащийся может почувствовать себя и художником, и архитектором, и дизайнером, и инженером. Уроки черчения формируют и развивают: пространственные представления, воображение; логическое, образное мышление; зрительную память; эстетическую восприимчивость и художественный вкус; общекультурный компонент графической грамотности.

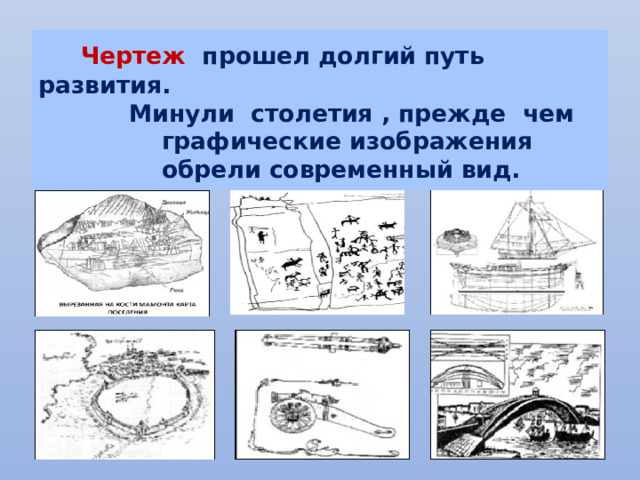

Чертеж прошел долгий путь развития. Минули столетия , прежде чем графические изображения обрели современный вид.

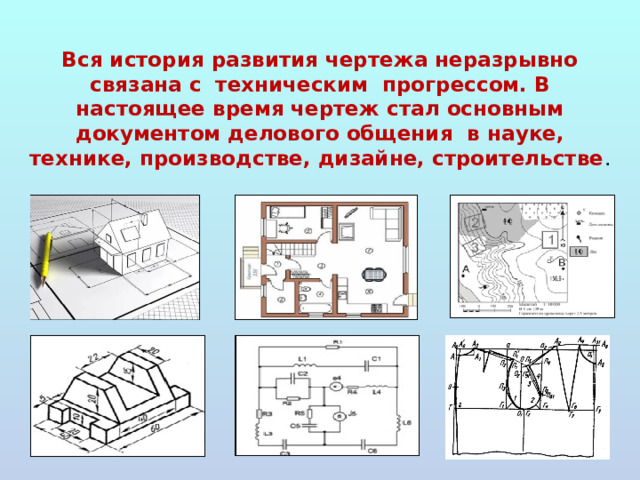

Вся история развития чертежа неразрывно связана с техническим прогрессом. В настоящее время чертеж стал основным документом делового общения в науке, технике, производстве, дизайне, строительстве .

На чертеже показывают несколько видов изделия. Виды выполняют, исходя из того, как наблюдают изделие: спереди, сверху, слева (сбоку).

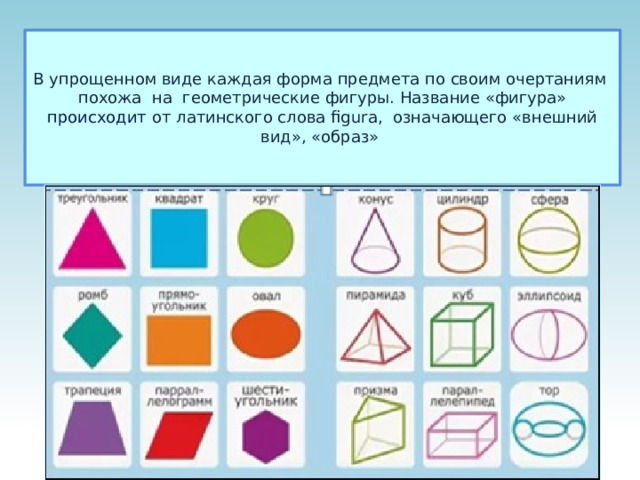

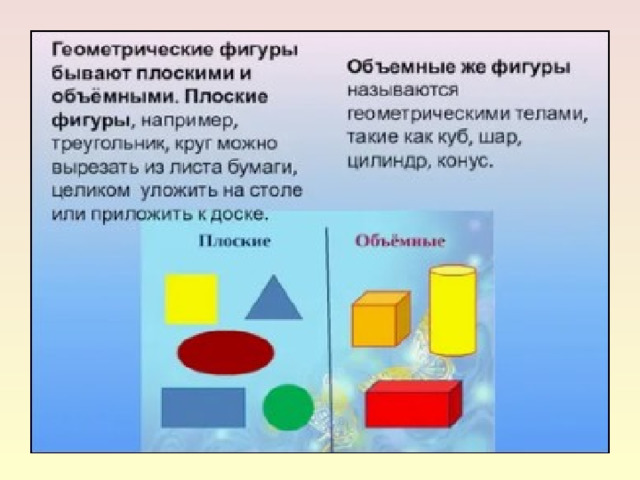

В упрощенном виде каждая форма предмета по своим очертаниям похожа на геометрические фигуры. Название «фигура» происходит от латинского слова figura, означающего «внешний вид», «образ»

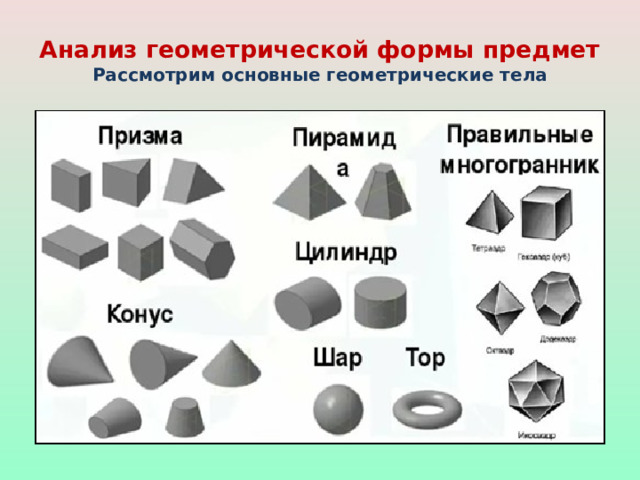

Анализ геометрической формы предмет Рассмотрим основные геометрические тела

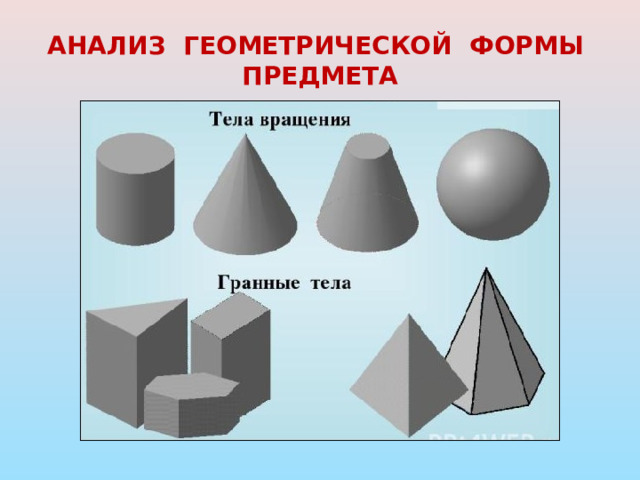

АНАЛИЗ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ ПРЕДМЕТА

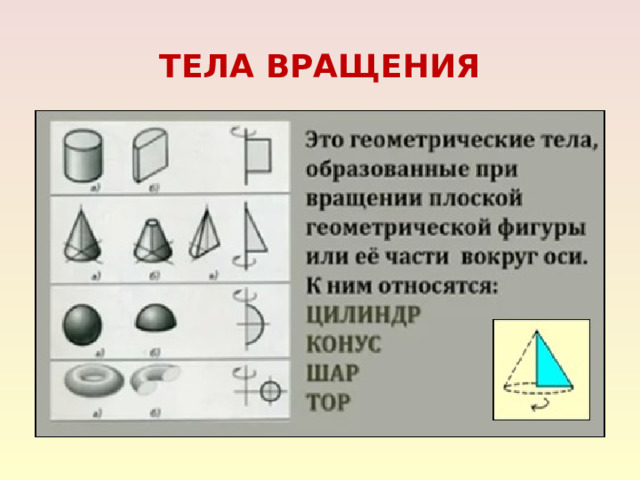

ТЕЛА ВРАЩЕНИЯ

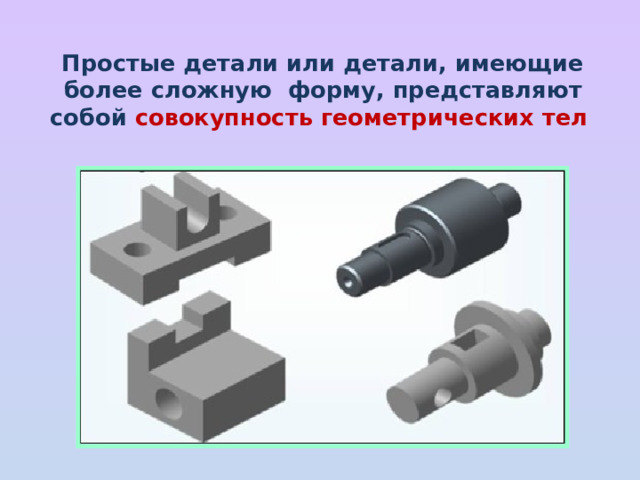

Простые детали или детали, имеющие более сложную форму, представляют собой совокупность геометрических тел

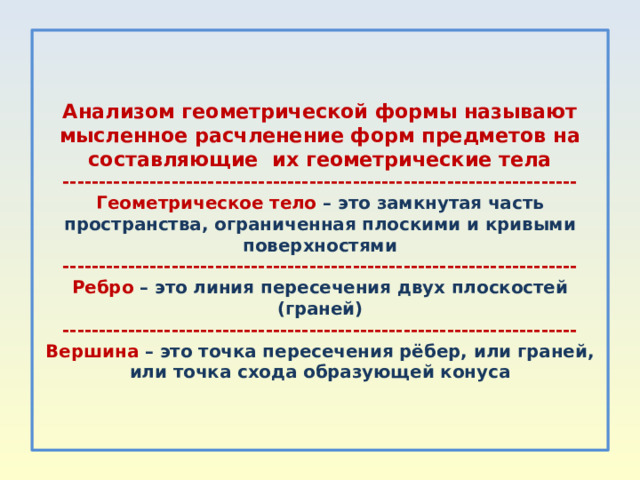

Анализом геометрической формы называют мысленное расчленение форм предметов на составляющие их геометрические тела ----------------------------------------------------------------------- Геометрическое тело – это замкнутая часть пространства, ограниченная плоскими и кривыми поверхностями ----------------------------------------------------------------------- Ребро – это линия пересечения двух плоскостей (граней) ----------------------------------------------------------------------- Вершина – это точка пересечения рёбер, или граней, или точка схода образующей конуса

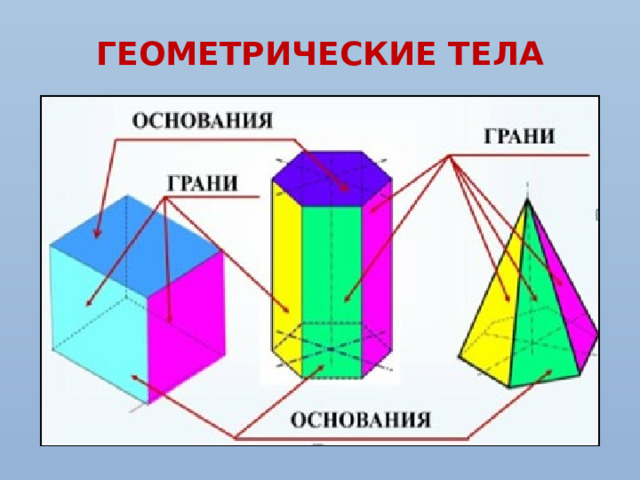

ГЕОМЕТРИЧЕСКИЕ ТЕЛА

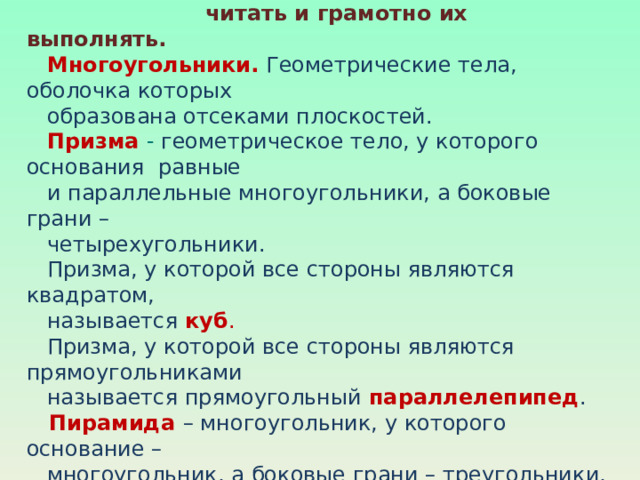

Применяя способ расчленения детали на простые геометрические тела, можно научиться быстро, правильно читать и грамотно их выполнять. Многоугольники. Геометрические тела, оболочка которых образована отсеками плоскостей. Призма - геометрическое тело, у которого основания равные и параллельные многоугольники, а боковые грани – четырехугольники. Призма, у которой все стороны являются квадратом, называется куб . Призма, у которой все стороны являются прямоугольниками называется прямоугольный параллелепипед . Пирамида – многоугольник, у которого основание – многоугольник, а боковые грани – треугольники, имеющие общую вершину. Вид пирамиды зависит от многоугольника, который лежит в основании.

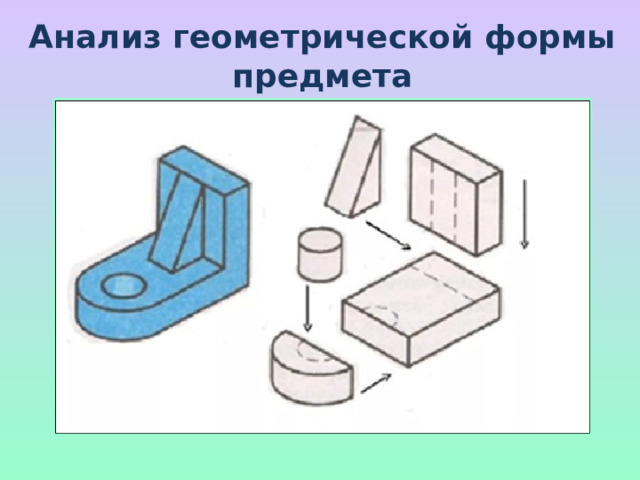

Анализ геометрической формы предмета

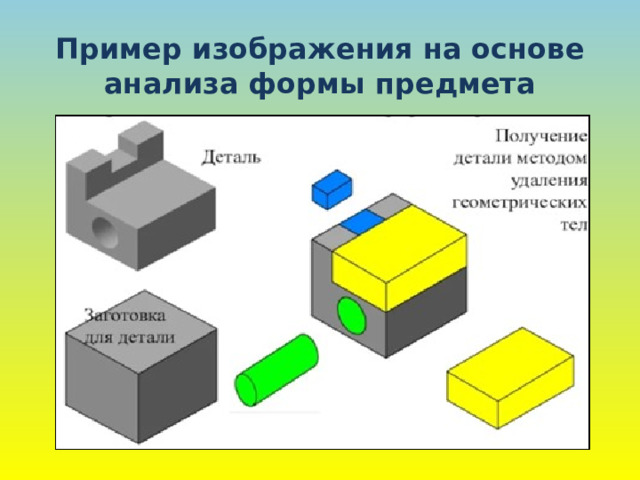

Пример изображения на основе анализа формы предмета

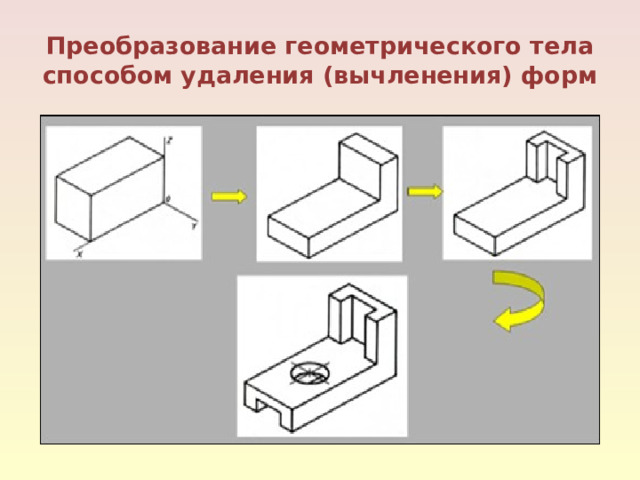

Преобразование геометрического тела способом удаления (вычленения) форм

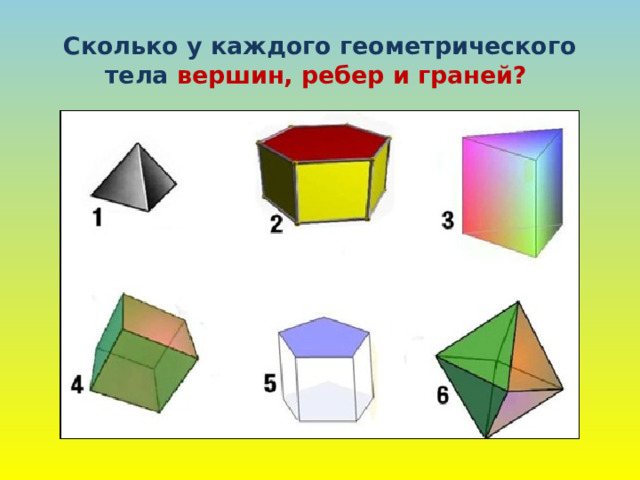

Сколько у каждого геометрического тела вершин, ребер и граней?

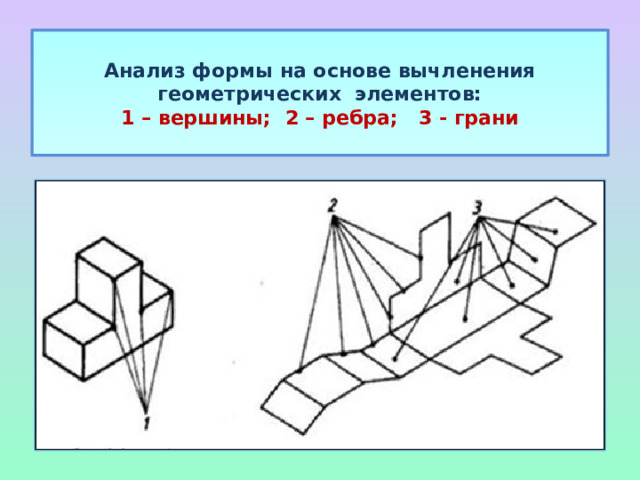

Анализ формы на основе вычленения геометрических элементов: 1 – вершины; 2 – ребра; 3 - грани

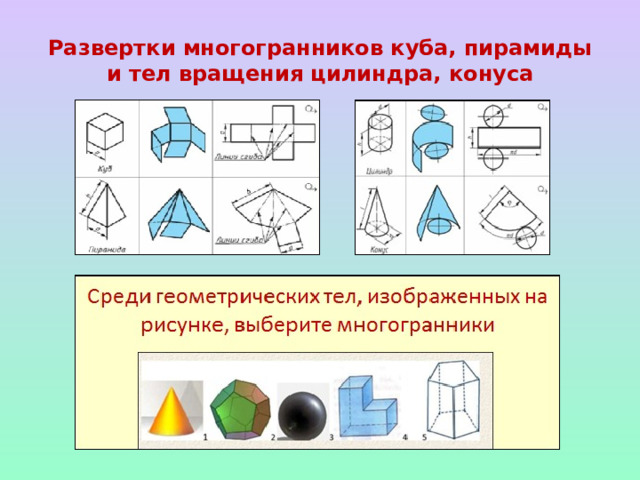

Развертки многогранников куба, пирамиды и тел вращения цилиндра, конуса

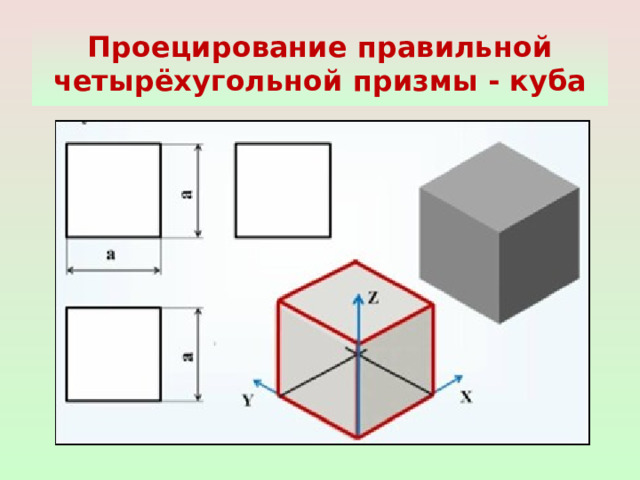

Проецирование правильной четырёхугольной призмы - куба

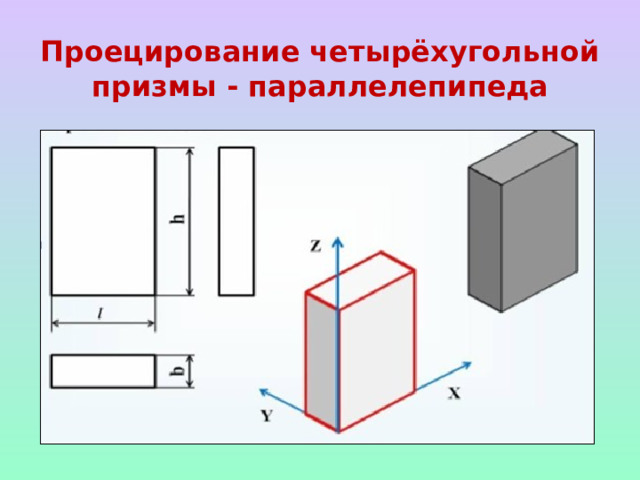

Проецирование четырёхугольной призмы - параллелепипеда

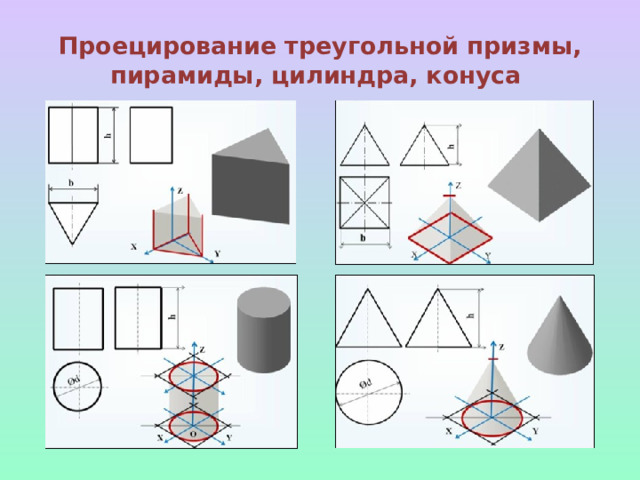

Проецирование треугольной призмы, пирамиды, цилиндра, конуса

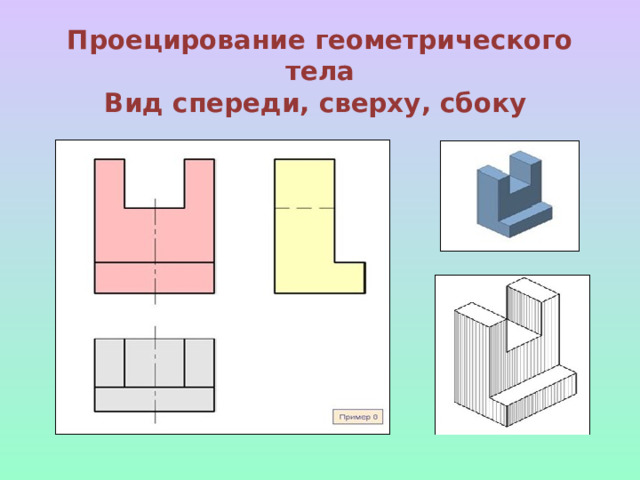

Проецирование геометрического тела Вид спереди, сверху, сбоку

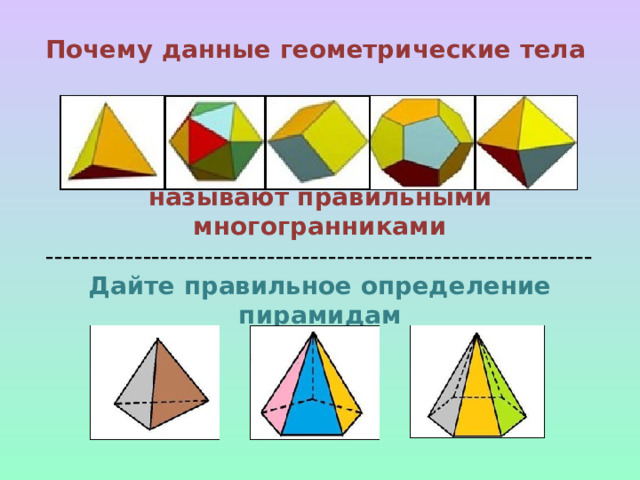

Почему данные геометрические тела называют правильными многогранниками -------------------------------------------------------------- Дайте правильное определение пирамидам

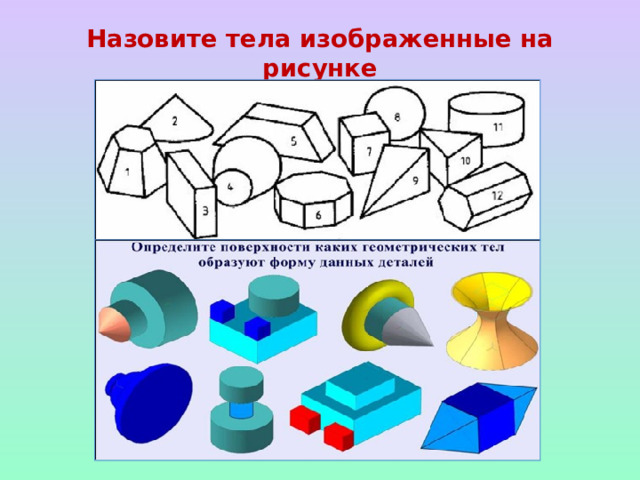

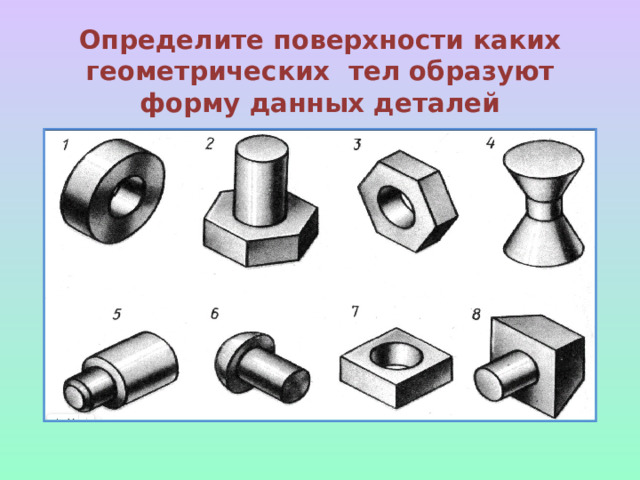

Определите поверхности каких геометрических тел образуют форму данных деталей

Назовите тела изображенные на рисунке

Людям каких нужна профессий графика?

Выполнить кроссворд
