Электрические схемы

Для обслуживания, ремонта, монтажа или наладки оборудования необходимо понимать как алгоритм его работы, так и принцип действия.

С этой целью в сопроводительную документацию изделий включаются схемы, представляющие собой чертежи, на которых отображаются условные обозначения компонентов и составных узлов устройства, а также существующие между ними связи.

Построение схем выполняется по нормам ЕСКД, которые регулирует соответствующий ГОСТ. Данные чертежи востребованы на этапе проектирования, производства, а также в процессе эксплуатации оборудования. В зависимости от назначения электрические схемы принято классифицировать по типам.

Они бывают:

- структурными, которые используются для определения основных функциональных узлов устройства, отображения существующих взаимосвязей между ними и общего назначения;

- функциональными, содержащими описание протекающих в участках цепи процессов. На этапе разработки позволяют составить аналитическую модель устройства, дающую представление о его функциональном назначении того или иного узла. В процессе эксплуатации на основании такой схемы обосновывается поведение оборудования, что существенно облегчает диагностику, отладку и ремонт;

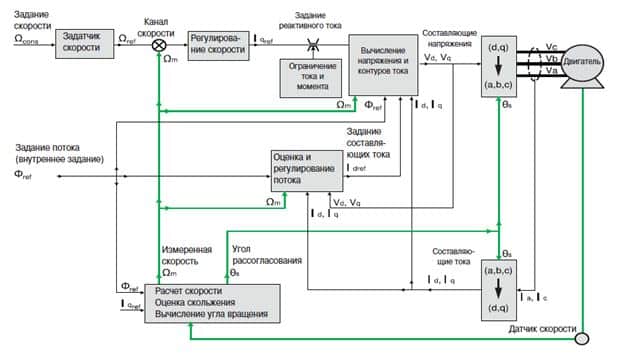

Рисунок 1 Пример функциональной схемы управления скоростью вращения двигателя асинхронного типа

- принципиальными, которые отображают элементную базу и связь всех компонентов между собой. Принципиальные схемы являются базисной основой для процесса разработки электрооборудования.

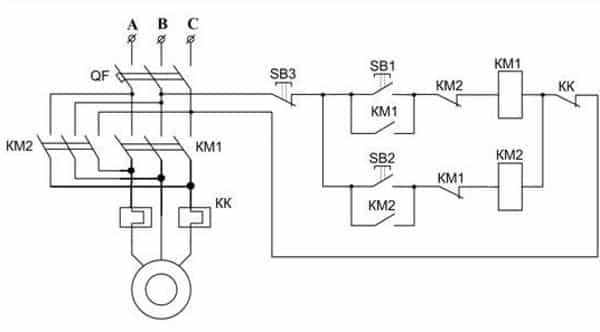

Рисунок 2 Схема управления реверсом двигателя асинхронного типа

- монтажными, которые указывают геометрическое положение всех компонентов узла, а также отображают соединения между ними, выполненные связующими элементами. На основе схем данного типа производится сборка электрооборудования или его составных узлов. Рисунок 3 демонстрирует пример монтажной схемы запуска двигателя под управлением реверсивного магнитного пускателя, позволяющей наглядно представить подключение кнопочного поста.

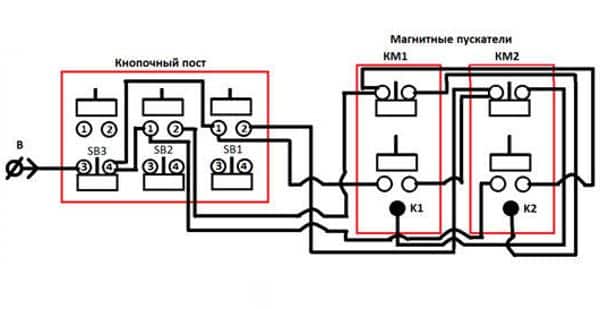

Рисунок 3 Управление реверсом (красным выделен кнопочный пост и магнитные пускатели)

- схемами подключений, отображающих подключение внешних устройств;

- схемами расположений, в отличие от монтажных показывают только положение элементов узла без отображения связей;

- общими, этот тип схем позволяет получить наглядное представление об узлах и связях между всеми элементами, что облегчает понимание устройства сложного объекта.

Без перечисленных выше схем, не только невозможно создать качественное и надежное оборудование, но и затруднительно организовать его квалифицированное обслуживание.
