Архитектура ЭВМ

Архитектура ЭВМ

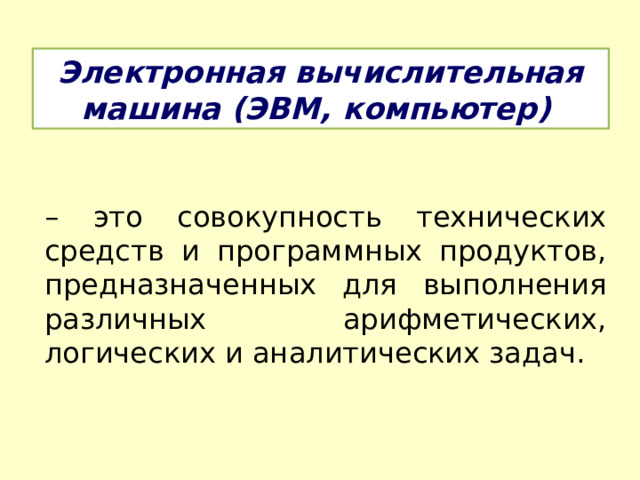

Электронная вычислительная машина (ЭВМ, компьютер)

– это совокупность технических средств и программных продуктов, предназначенных для выполнения различных арифметических, логических и аналитических задач.

Совокупность технических средств носит название Hardware – аппаратное обеспечение.

Совокупность программных – Software – программное обеспечение.

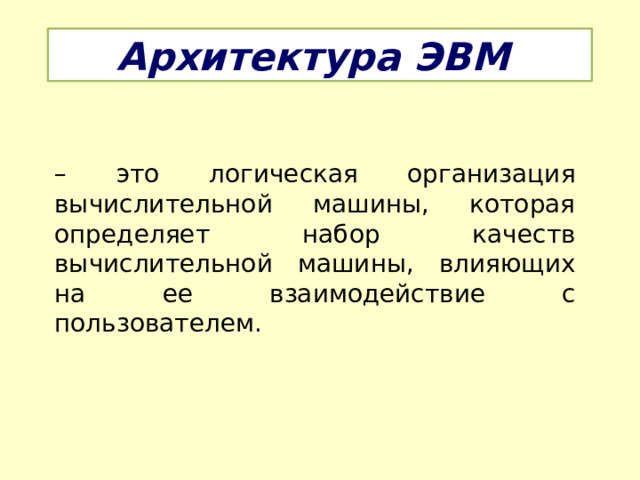

Архитектура ЭВМ

– это логическая организация вычислительной машины, которая определяет набор качеств вычислительной машины, влияющих на ее взаимодействие с пользователем.

Архитектура ЭВМ

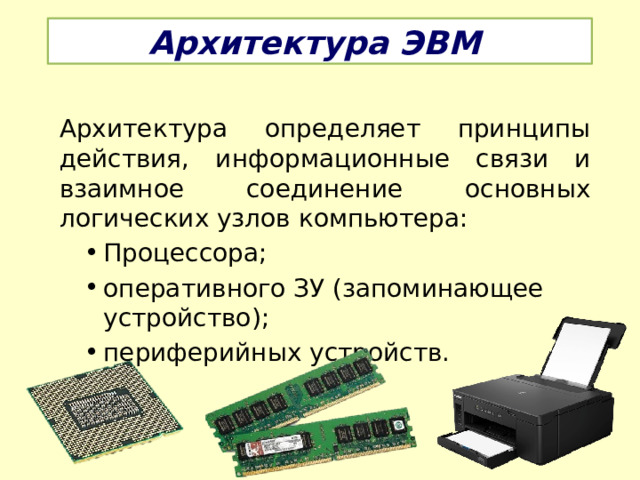

Архитектура определяет принципы действия, информационные связи и взаимное соединение основных логических узлов компьютера:

• Процессора;
• оперативного ЗУ (запоминающее устройство);
• периферийных устройств.

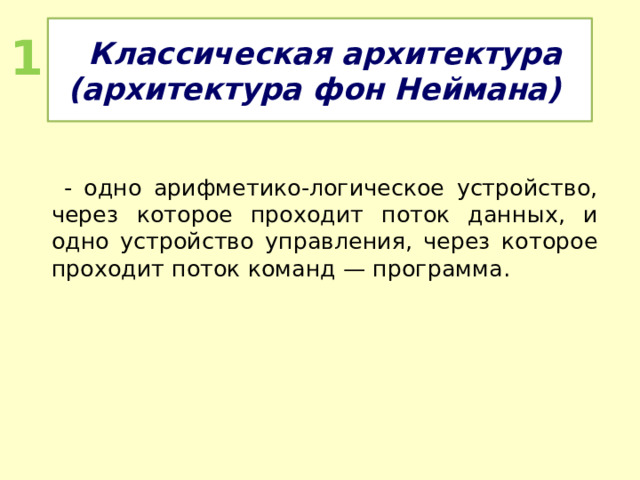

Классическая архитектура (архитектура фон Неймана)

1

- одно арифметико-логическое устройство, через которое проходит поток данных, и одно устройство управления, через которое проходит поток команд — программа.

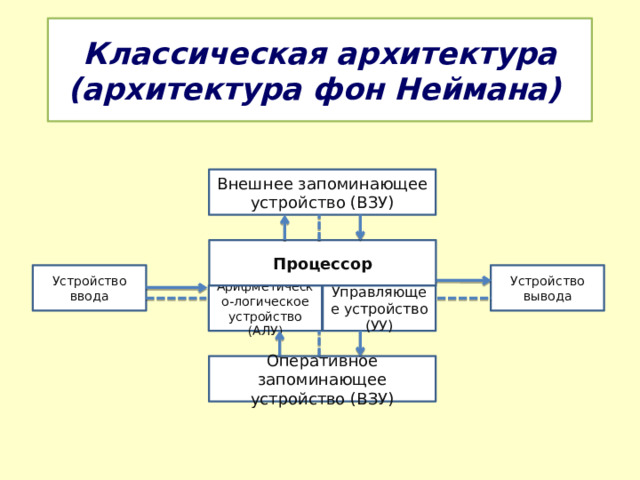

Классическая архитектура (архитектура фон Неймана)

Внешнее запоминающее устройство (ВЗУ)

Процессор

Устройство ввода

Устройство вывода

Арифметическо-логическое устройство (АЛУ)

Управляющее устройство (УУ)

Оперативное запоминающее устройство (ВЗУ)

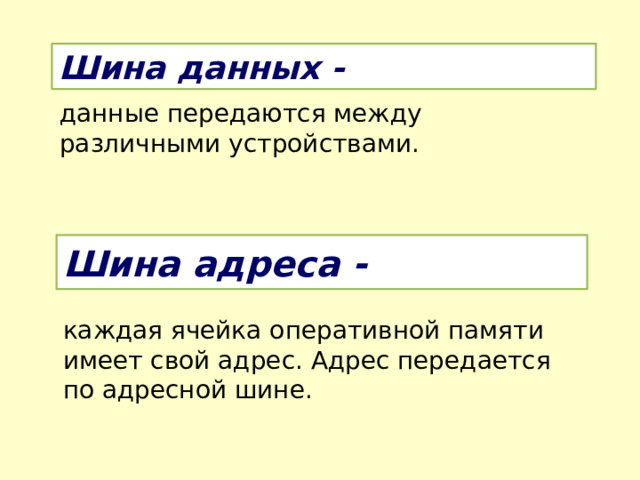

Шина данных -

данные передаются между различными устройствами.

Шина адреса -

каждая ячейка оперативной памяти имеет свой адрес. Адрес передается по адресной шине.

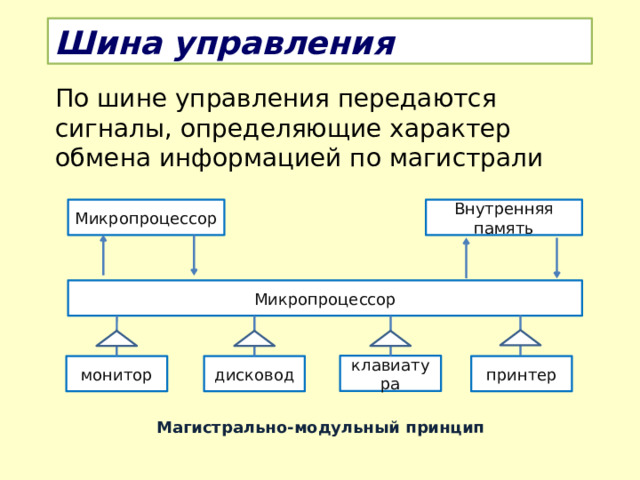

Шина управления

По шине управления передаются сигналы, определяющие характер обмена информацией по магистрали

Микропроцессор

Внутренняя память

Микропроцессор

клавиатура

принтер

дисковод

монитор

Магистрально-модульный принцип

Контроллер -

устройство, которое связывает периферийное оборудование или каналы связи с центральным процессором, освобождая процессор от непосредственного управления функционированием данного оборудования.

Эти платы, расширяющие интерфейсные возможности материнской платы

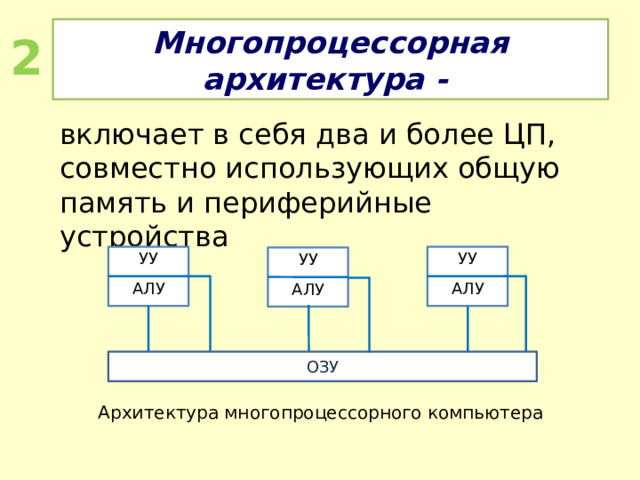

Многопроцессорная архитектура -

2

включает в себя два и более ЦП, совместно использующих общую память и периферийные устройства

УУ

УУ

УУ

АЛУ

АЛУ

АЛУ

ОЗУ

Архитектура многопроцессорного компьютера

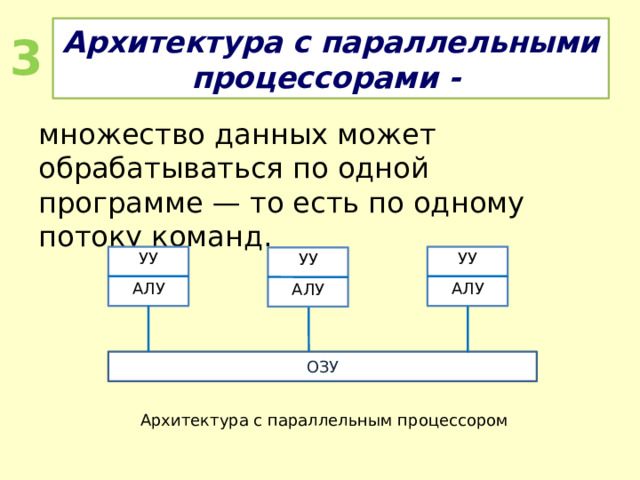

Архитектура с параллельными процессорами -

3

множество данных может обрабатываться по одной программе — то есть по одному потоку команд.

УУ

УУ

УУ

АЛУ

АЛУ

АЛУ

ОЗУ

Архитектура с параллельным процессором

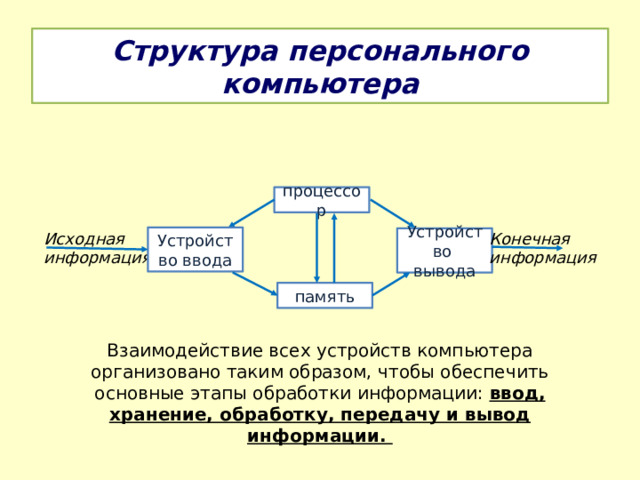

Структура персонального компьютера

процессор

Исходная

Конечная

информация

информация

Устройство ввода

Устройство

вывода

память

Взаимодействие всех устройств компьютера организовано таким образом, чтобы обеспечить основные этапы обработки информации: ввод, хранение, обработку, передачу и вывод информации.

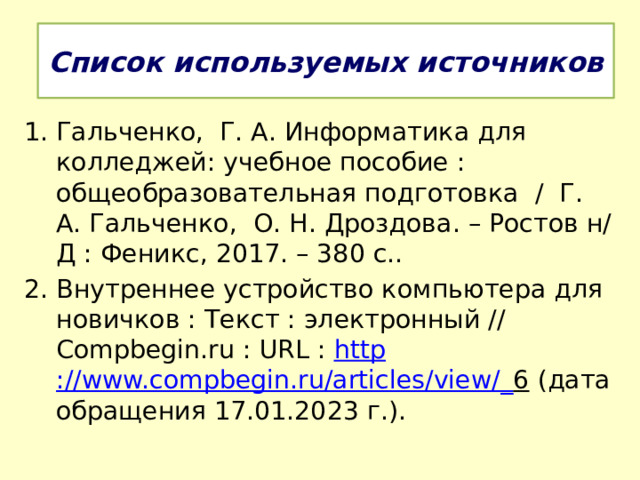

Список используемых источников

• Гальченко, Г. А. Информатика для колледжей: учебное пособие : общеобразовательная подготовка / Г. А. Гальченко, О. Н. Дроздова. – Ростов н/Д : Феникс, 2017. – 380 с..
• Внутреннее устройство компьютера для новичков : Текст : электронный // Compbegin.ru : URL : http ://www.compbegin.ru/articles/view/_ 6 (дата обращения 17.01.2023 г.).
