Архитектура персонального компьютера (ПК)

Вы говорите, что машина не может делать все. Если вы скажете точно, что именно она не может делать, я могу создать машину, которая это сделает.

?

Джон фон Не́йман  (1903—1957)

Архитектура компьютера.

Основные характеристики компьютера

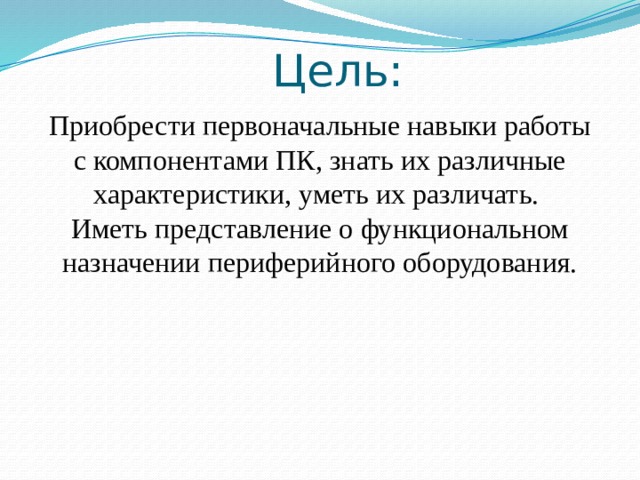

Цель:

Приобрести первоначальные навыки работы с компонентами ПК, знать их различные характеристики, уметь их различать.

Иметь представление о функциональном назначении периферийного оборудования.

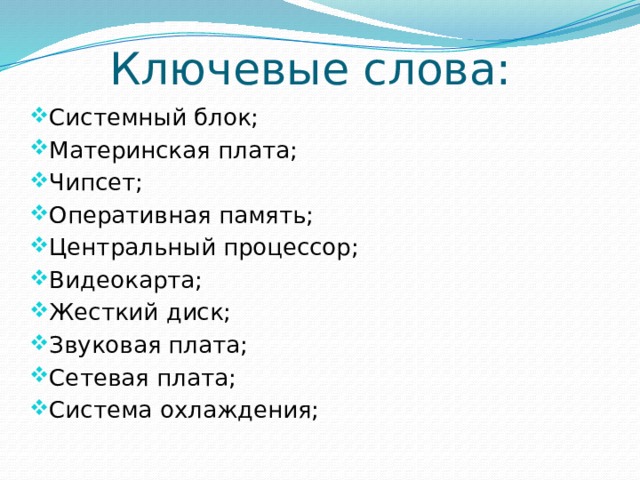

Ключевые слова:

• Системный блок;
• Материнская плата;
• Чипсет;
• Оперативная память;
• Центральный процессор;
• Видеокарта;
• Жесткий диск;
• Звуковая плата;
• Сетевая плата;
• Система охлаждения;

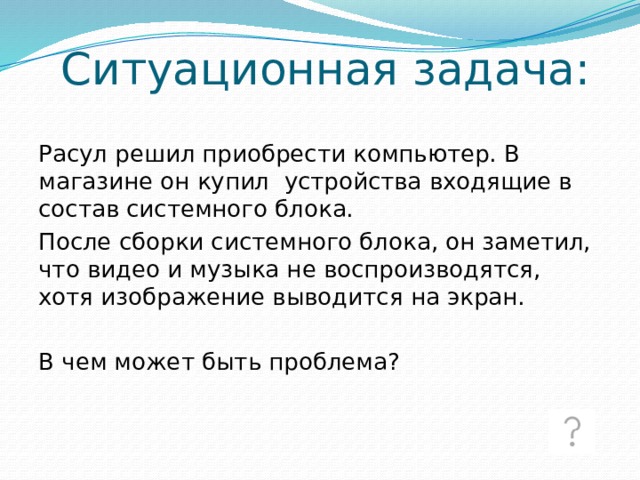

Ситуационная задача:

Расул решил приобрести компьютер. В магазине он купил устройства входящие в состав системного блока.

После сборки системного блока, он заметил, что видео и музыка не воспроизводятся, хотя изображение выводится на экран.

В чем может быть проблема?

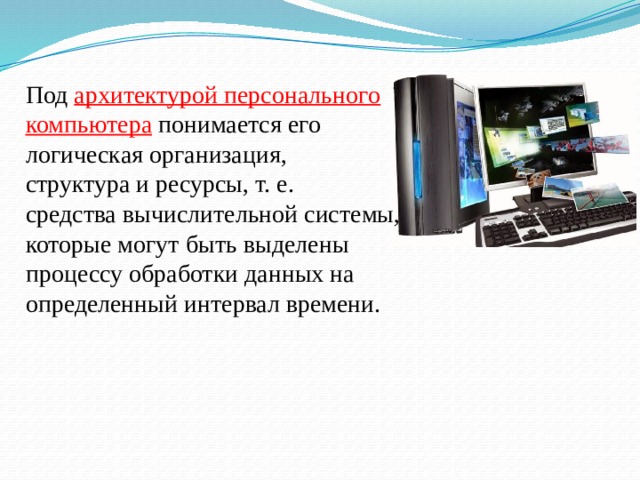

Под  архитектурой персонального компьютера  понимается его

логическая организация,

структура и ресурсы, т. е.

средства вычислительной системы,

которые могут быть выделены

процессу обработки данных на

определенный интервал времени.

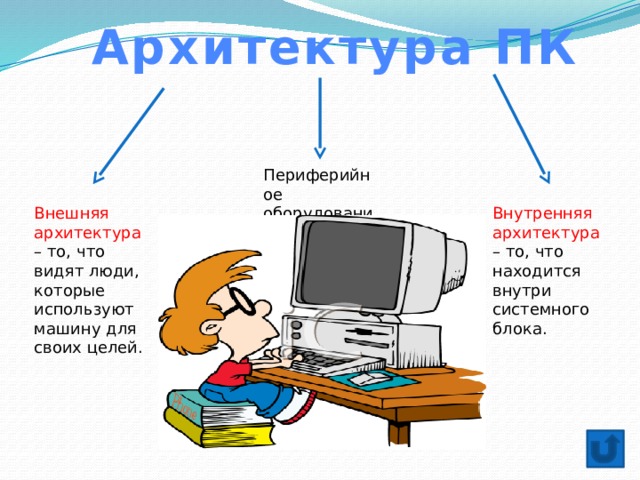

Архитектура ПК

Периферийное оборудование

Внешняя архитектура – то, что видят люди, которые используют машину для своих целей.

Внутренняя архитектура – то, что находится внутри системного блока.

Внешняя архитектура:

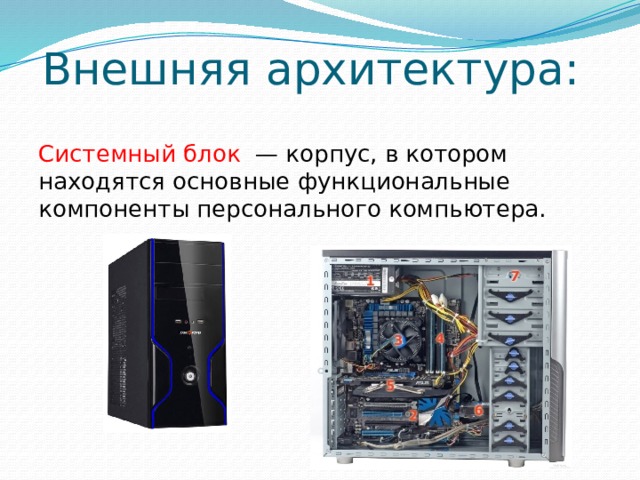

Системный блок  — корпус, в котором находятся основные функциональные компоненты персонального компьютера.

Внешняя архитектура:

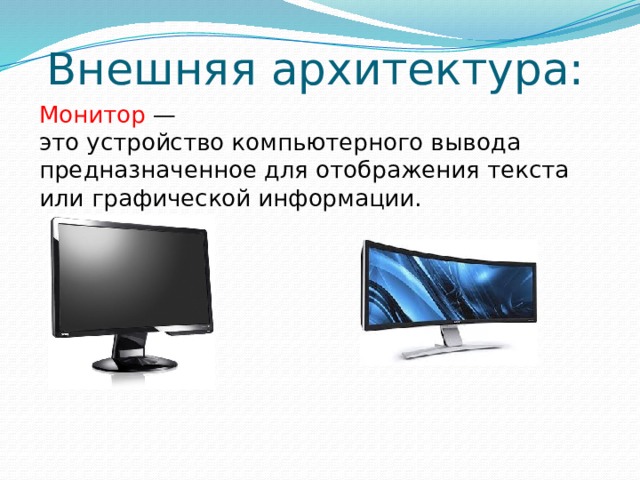

Монитор — это устройство компьютерного вывода предназначенное для отображения текста или графической информации.

Внешняя архитектура:

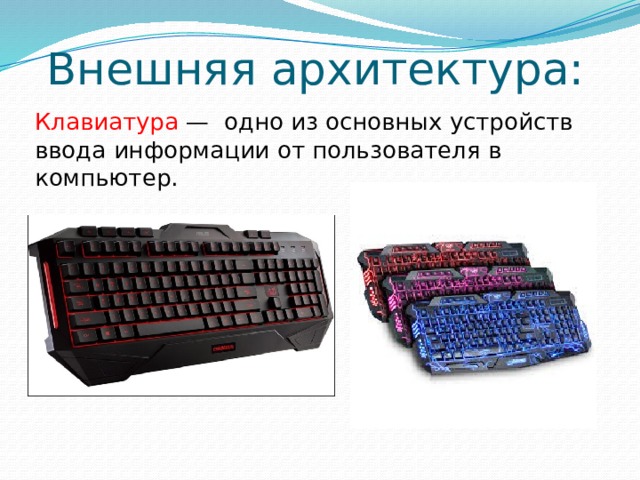

Клавиатура —  одно из основных устройств ввода информации от пользователя в компьютер.

Внешняя архитектура:

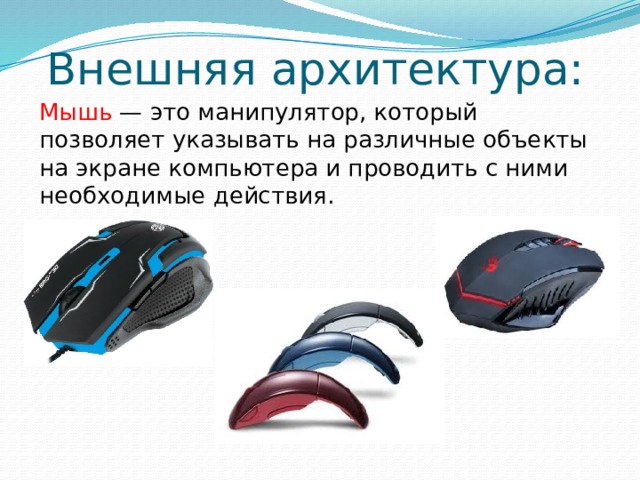

Мышь — это манипулятор, который позволяет указывать на различные объекты на экране компьютера и проводить с ними необходимые действия.

Внутренняя архитектура:

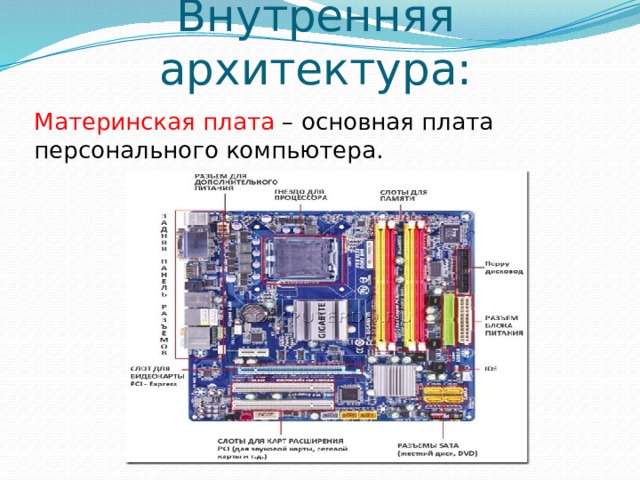

Материнская плата – основная плата персонального компьютера.

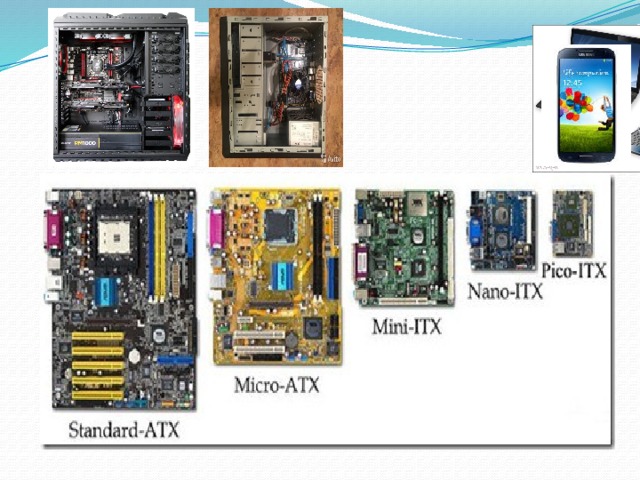

• Форм-фактор;
• Поколение процессора;
• Фирма производитель;

Внутренняя архитектура:

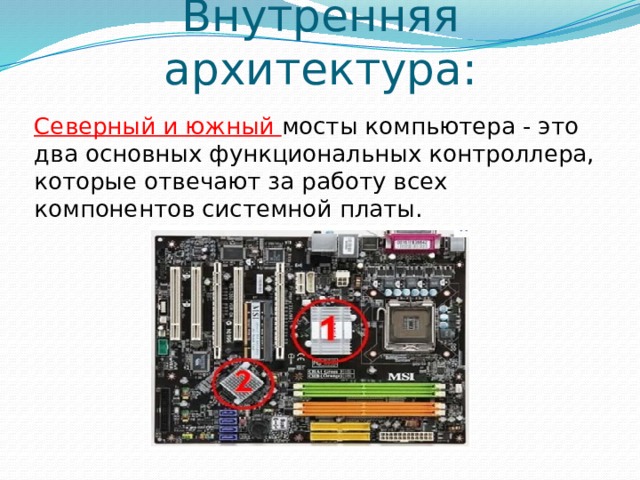

Северный и южный мосты компьютера - это два основных функциональных контроллера, которые отвечают за работу всех компонентов системной платы.

Внутренняя архитектура:

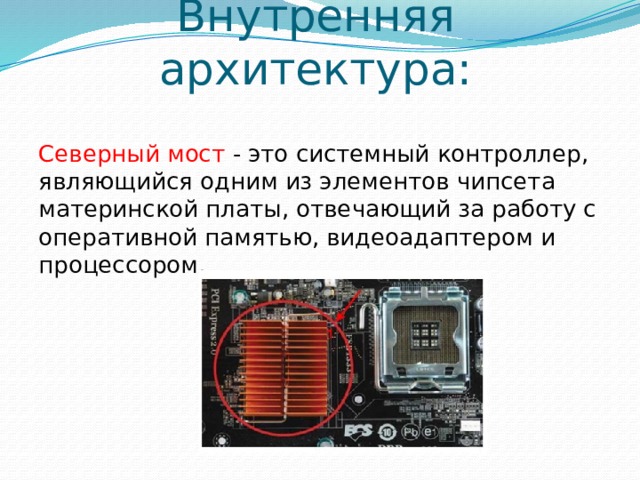

Северный мост - это системный контроллер, являющийся одним из элементов чипсета материнской платы, отвечающий за работу с оперативной памятью, видеоадаптером и процессором.

Внутренняя архитектура:

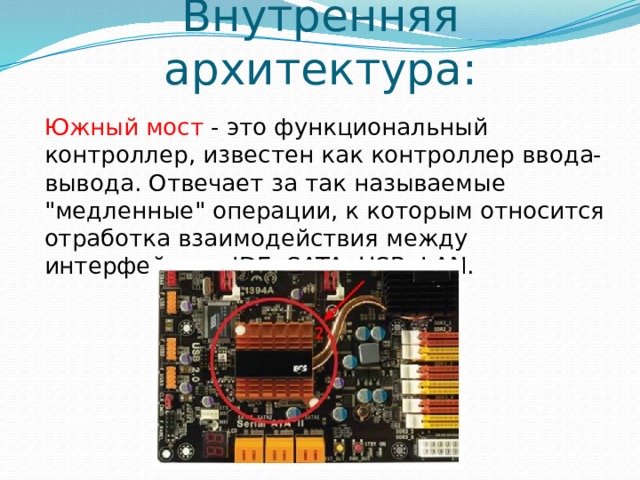

Южный мост - это функциональный контроллер, известен как контроллер ввода-вывода. Отвечает за так называемые "медленные" операции, к которым относится отработка взаимодействия между интерфейсами IDE, SATA, USB, LAN.

Внутренняя архитектура:

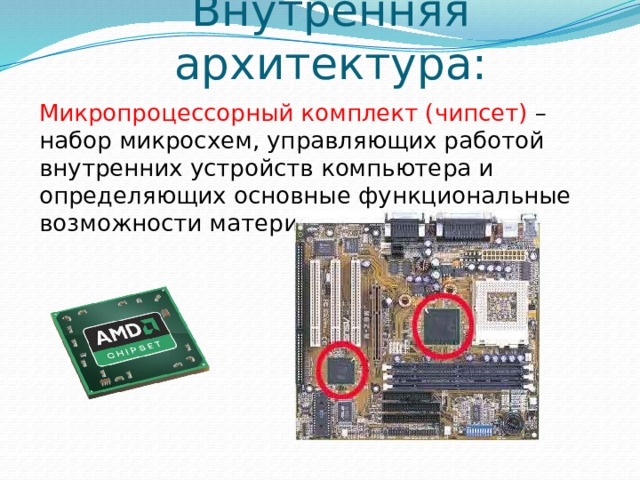

Микропроцессорный комплект (чипсет) – набор микросхем, управляющих работой внутренних устройств компьютера и определяющих основные функциональные возможности материнской платы

Внутренняя архитектура:

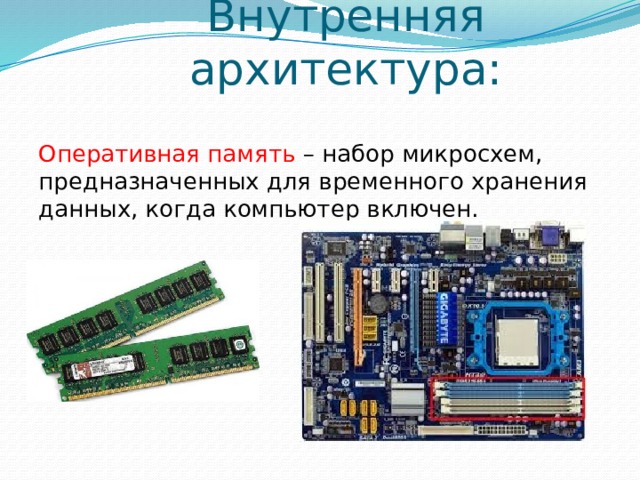

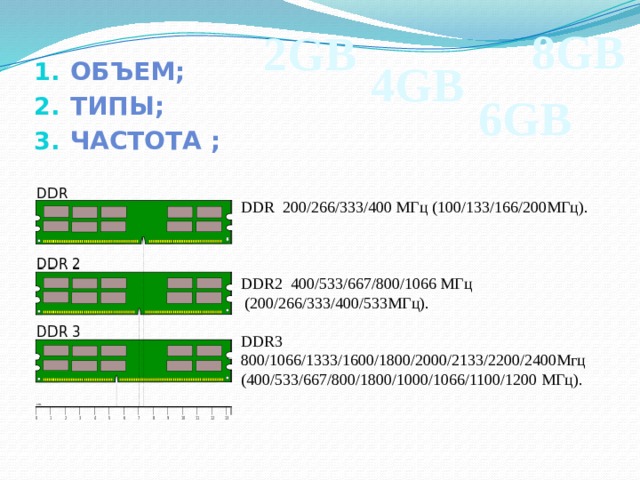

Оперативная память – набор микросхем, предназначенных для временного хранения данных, когда компьютер включен.

8GB

2GB

4GB

• Объем;
• Типы;
• Частота ;

6GB

DDR 200/266/333/400 МГц (100/133/166/200МГц).

DDR2 400/533/667/800/1066 МГц  (200/266/333/400/533МГц).

DDR3 800/1066/1333/1600/1800/2000/2133/2200/2400Мгц

(400/533/667/800/1800/1000/1066/1100/1200 МГц).

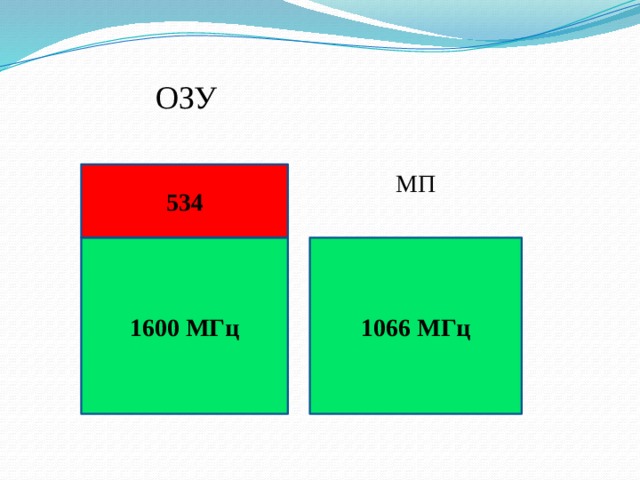

ОЗУ

МП

534

1600 МГц

1066 МГц

Внутренняя архитектура:

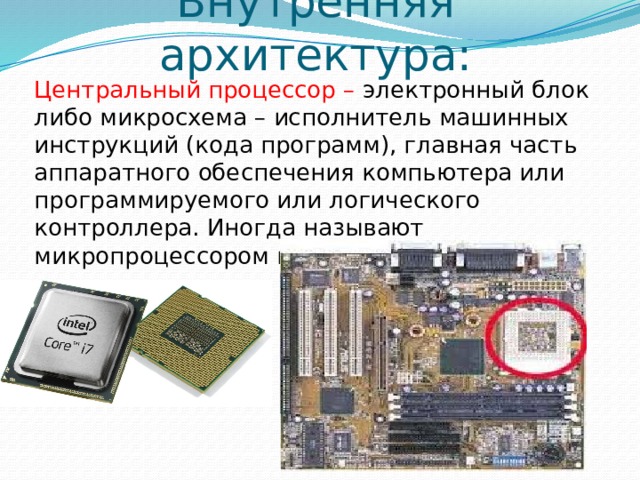

Центральный процессор – электронный блок либо микросхема – исполнитель машинных инструкций (кода программ), главная часть аппаратного обеспечения компьютера или программируемого или логического контроллера. Иногда называют микропроцессором или просто процессором.

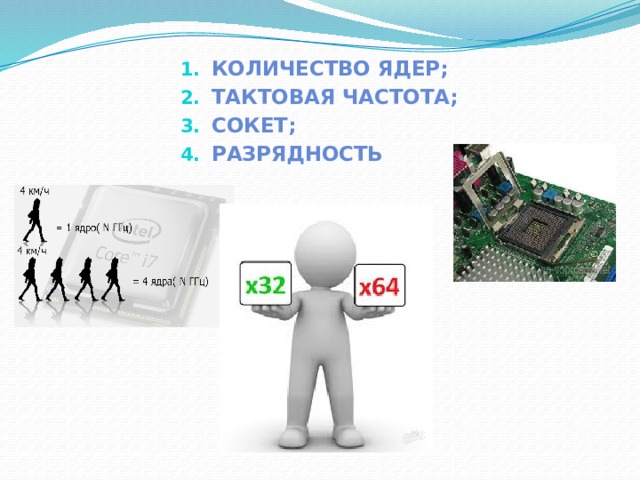

• Количество ядер;
• Тактовая частота;
• Сокет;
• Разрядность

Внутренняя архитектура:

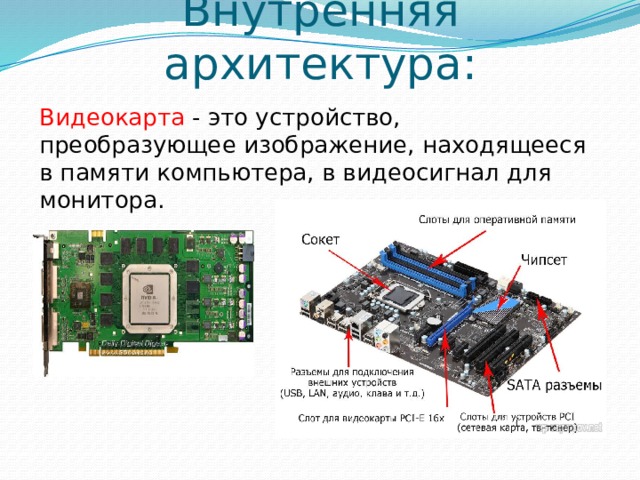

Видеокарта - это устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Внутренняя архитектура:

Жесткий диск (Винчестер) – основное устройство для долговременного хранения больших объемов данных и программ.

Внутренняя архитектура:

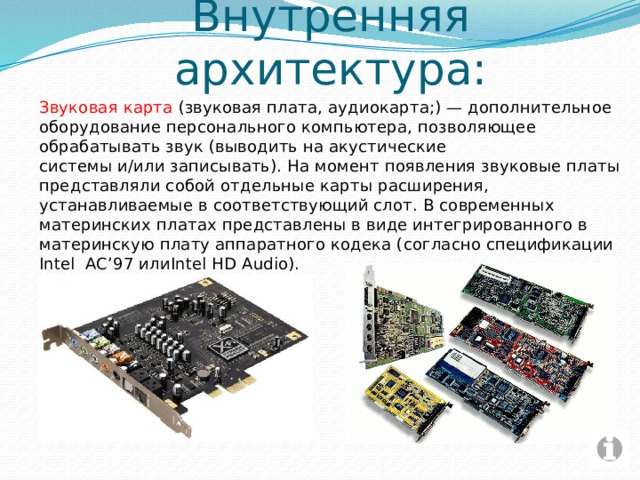

Звуковая карта  (звуковая плата, аудиокарта;) — дополнительное оборудование персонального компьютера, позволяющее обрабатывать звук (выводить на акустические системы и/или записывать). На момент появления звуковые платы представляли собой отдельные карты расширения, устанавливаемые в соответствующий слот. В современных материнских платах представлены в виде интегрированного в материнскую плату аппаратного кодека (согласно спецификации Intel AC’97 илиIntel HD Audio).

Внутренняя архитектура:

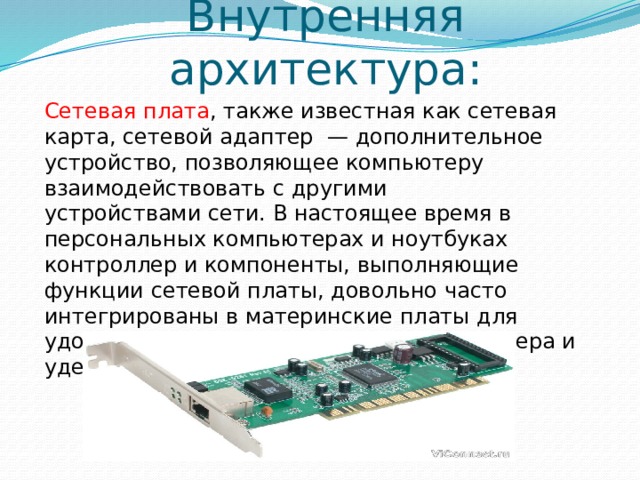

Сетевая плата , также известная как сетевая карта, сетевой адаптер  — дополнительное устройство, позволяющее компьютеру взаимодействовать с другими устройствами сети. В настоящее время в персональных компьютерах и ноутбуках контроллер и компоненты, выполняющие функции сетевой платы, довольно часто интегрированы в материнские платы для удобства, в том числе унификации драйвера и удешевления всего компьютера в целом.

Внутренняя архитектура:

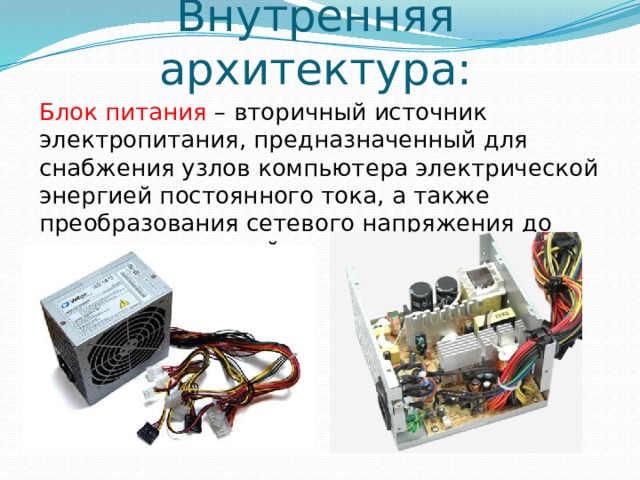

Блок питания – вторичный источник электропитания, предназначенный для снабжения узлов компьютера электрической энергией постоянного тока, а также преобразования сетевого напряжения до заданных значений.

Внутренняя архитектура:

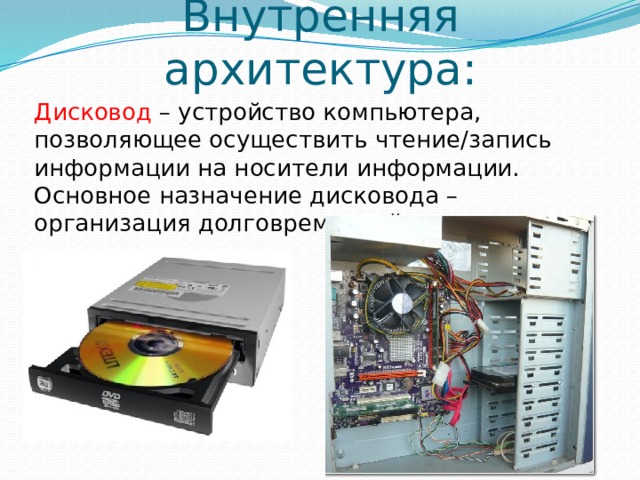

Дисковод – устройство компьютера, позволяющее осуществить чтение/запись информации на носители информации. Основное назначение дисковода – организация долговременной памяти.

Внутренняя архитектура:

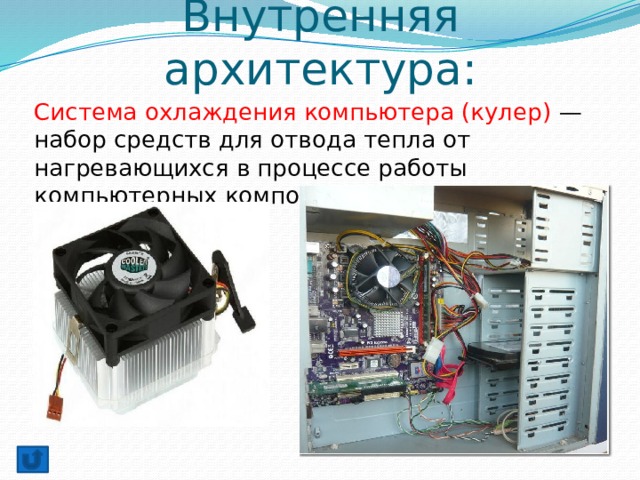

Система охлаждения компьютера (кулер)  — набор средств для отвода тепла от нагревающихся в процессе работы компьютерных компонентов.

Вопрос:

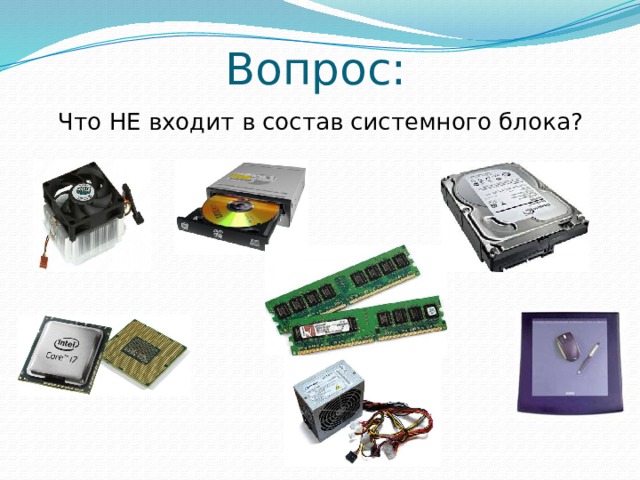

Что НЕ входит в состав системного блока?

Вопрос:

Что НЕ входит в состав системного блока?

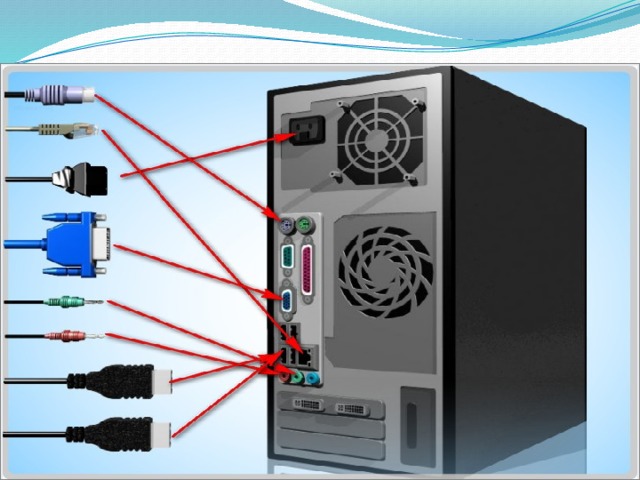

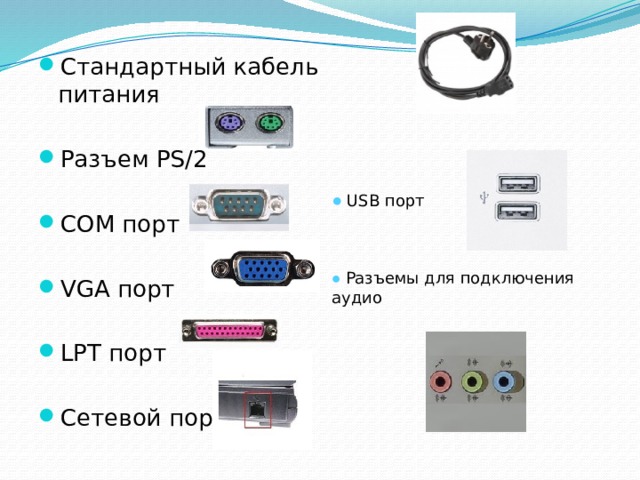

• Стандартный кабель питания

• Разъем PS/2

• COM порт

• VGA порт

• LPT порт

• Сетевой порт

● USB порт

● Разъемы для подключения

аудио

Тема: Многообразие внешних устройств, подключаемых к ПК

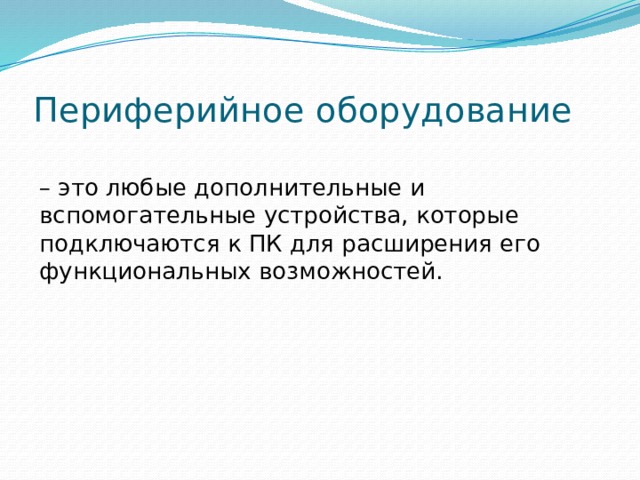

Периферийное оборудование

– это любые дополнительные и вспомогательные устройства, которые подключаются к ПК для расширения его функциональных возможностей.

Периферийное оборудование:

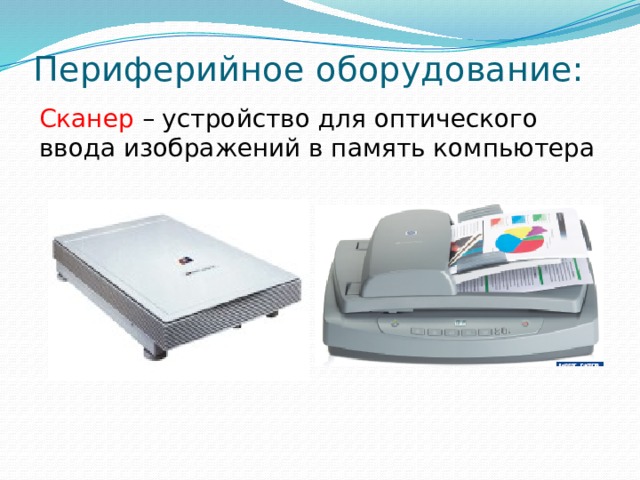

Сканер – устройство для оптического ввода изображений в память компьютера

Периферийное оборудование:

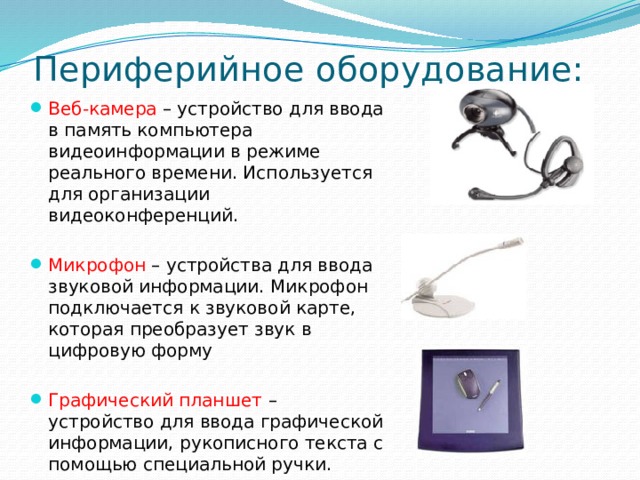

• Веб-камера – устройство для ввода в память компьютера видеоинформации в режиме реального времени. Используется для организации видеоконференций.

• Микрофон – устройства для ввода звуковой информации. Микрофон подключается к звуковой карте, которая преобразует звук в цифровую форму

• Графический планшет – устройство для ввода графической информации, рукописного текста с помощью специальной ручки.

Периферийное оборудование:

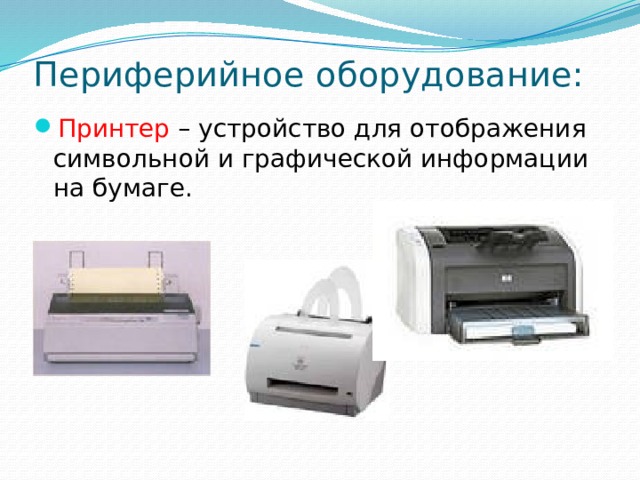

• Принтер – устройство для отображения символьной и графической информации на бумаге.

Периферийное оборудование:

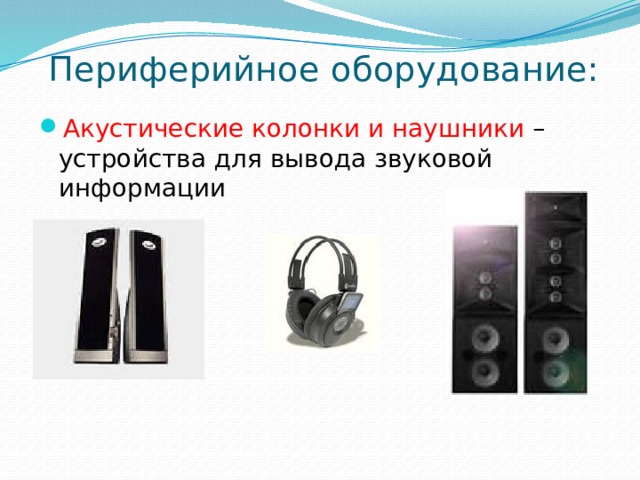

• Акустические колонки и наушники – устройства для вывода звуковой информации

Закрепление:

Кроссворд

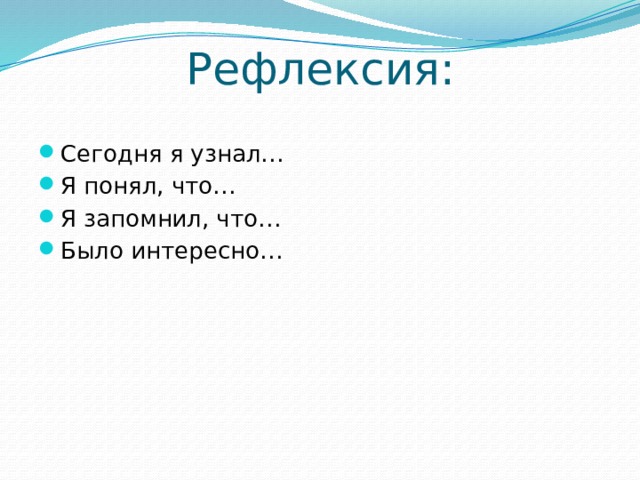

Рефлексия:

• Сегодня я узнал…
• Я понял, что…
• Я запомнил, что…
• Было интересно…

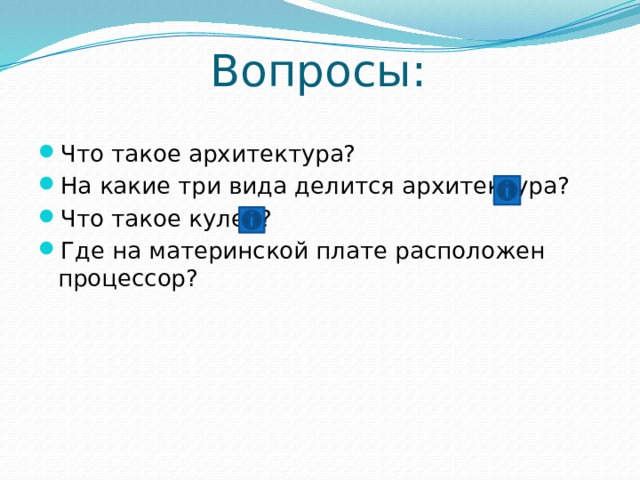

Вопросы:

• Что такое архитектура?
• На какие три вида делится архитектура?
• Что такое кулер?
• Где на материнской плате расположен процессор?

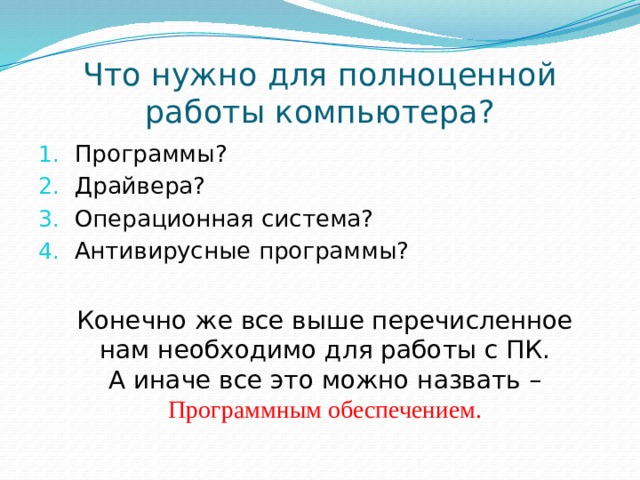

Что нужно для полноценной работы компьютера?

• Программы?
• Драйвера?
• Операционная система?
• Антивирусные программы?

Конечно же все выше перечисленное нам необходимо для работы с ПК.

А иначе все это можно назвать – Программным обеспечением.

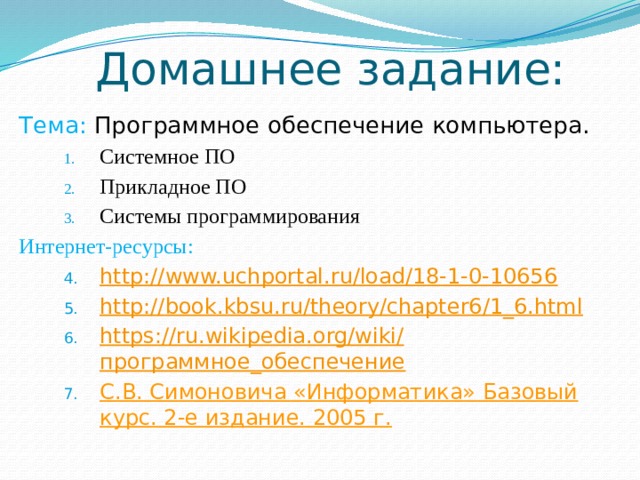

Домашнее задание:

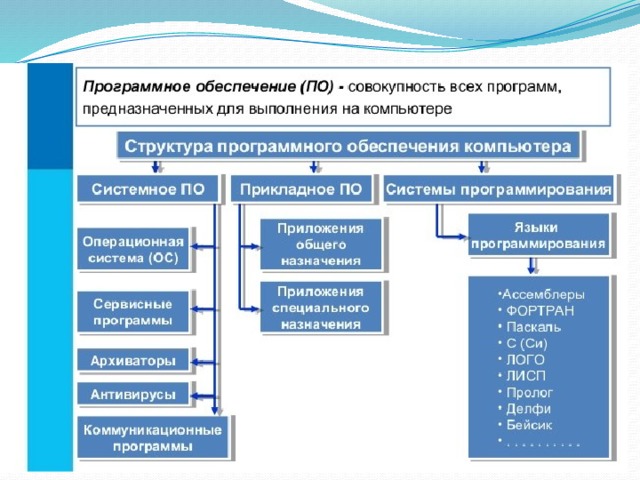

Тема: Программное обеспечение компьютера.

• Системное ПО Прикладное ПО Системы программирования
• Системное ПО Прикладное ПО Системы программирования
• Системное ПО
• Прикладное ПО
• Системы программирования

Интернет-ресурсы:

• http:// www.uchportal.ru/load/18-1-0-10656 http:// book.kbsu.ru/theory/chapter6/1_6.html https:// ru.wikipedia.org/wiki/ программное_обеспечение С.В. Симоновича «Информатика» Базовый курс. 2-е издание. 2005 г.
• http:// www.uchportal.ru/load/18-1-0-10656 http:// book.kbsu.ru/theory/chapter6/1_6.html https:// ru.wikipedia.org/wiki/ программное_обеспечение С.В. Симоновича «Информатика» Базовый курс. 2-е издание. 2005 г.
• http:// www.uchportal.ru/load/18-1-0-10656
• http:// book.kbsu.ru/theory/chapter6/1_6.html
• https:// ru.wikipedia.org/wiki/ программное_обеспечение
• С.В. Симоновича «Информатика» Базовый курс. 2-е издание. 2005 г.

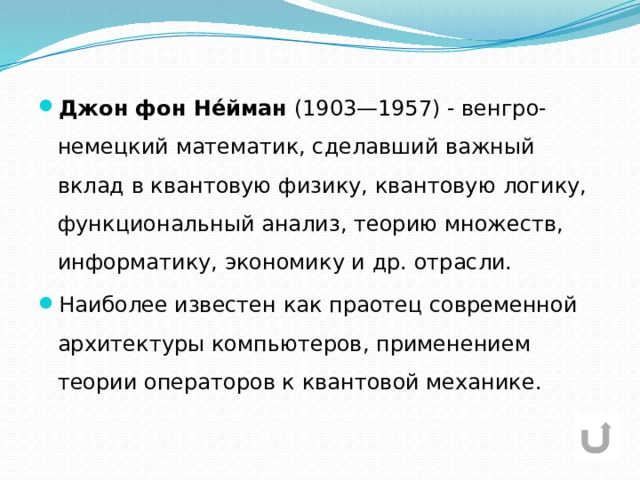

• Джон фон Не́йман  (1903—1957) - венгро-немецкий математик, сделавший важный вклад в квантовую физику, квантовую логику, функциональный анализ, теорию множеств, информатику, экономику и др. отрасли.
• Наиболее известен как праотец современной архитектуры компьютеров, применением теории операторов к квантовой механике.
