Аукцион "Формулы, графики, законы"

Аукцион «Формулы, графики, законы»

Изменение агрегатных состояний вещества

Электрический ток

Законы движения тел:

**

***

Колебательное движение

Газовые законы

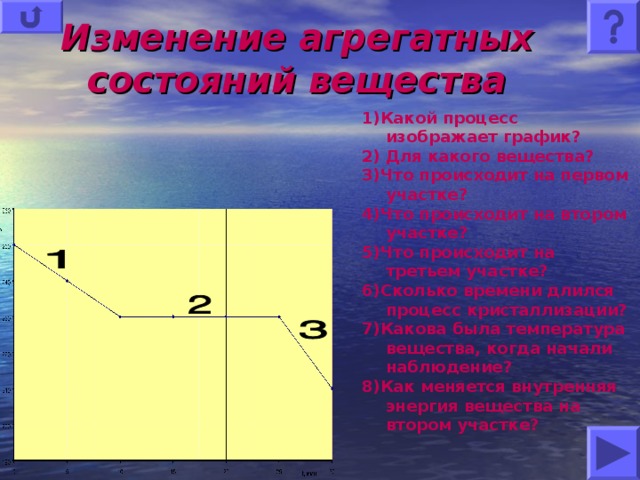

Изменение агрегатных состояний вещества

1)Какой процесс изображает график?

2) Для какого вещества?

3)Что происходит на первом участке?

4)Что происходит на втором участке?

5)Что происходит на третьем участке?

6)Сколько времени длился процесс кристаллизации?

7)Какова была температура вещества, когда начали наблюдение?

8)Как меняется внутренняя энергия вещества на втором участке?

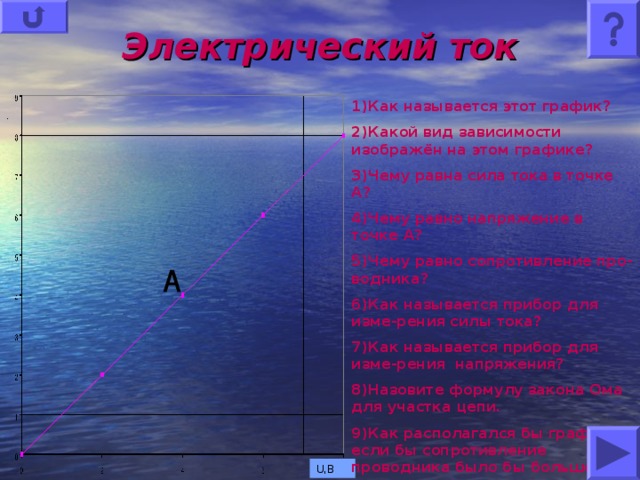

Электрический ток

1) Как называется этот график?

2)Какой вид зависимости изображён на этом графике?

3)Чему равна сила тока в точке А?

4)Чему равно напряжение в точке А?

5)Чему равно сопротивление про-водника?

6)Как называется прибор для изме-рения силы тока?

7)Как называется прибор для изме-рения напряжения?

8)Назовите формулу закона Ома для участка цепи.

9)Как располагался бы график, если бы сопротивление проводника было бы больше ?

U,B

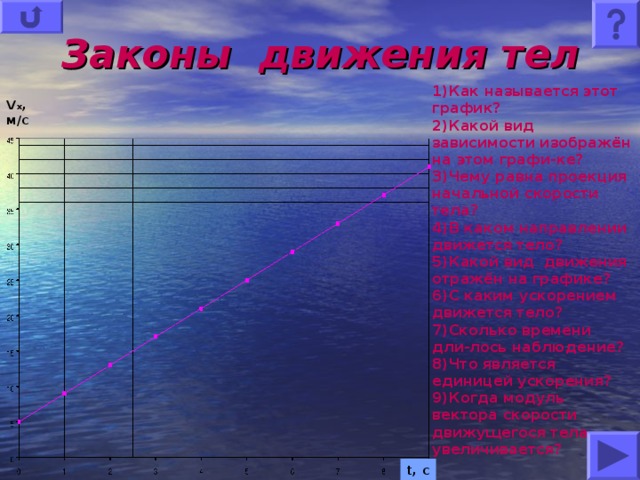

Законы движения тел

1) Как называется этот график?

2)Какой вид зависимости изображён на этом графи-ке?

3)Чему равна проекция начальной скорости тела?

4)В каком направлении движется тело?

5)Какой вид движения отражён на графике?

6)С каким ускорением движется тело?

7)Сколько времени дли-лось наблюдение?

8)Что является единицей ускорения?

9)Когда модуль вектора скорости движущегося тела увеличивается?

V х , м /c

t, c

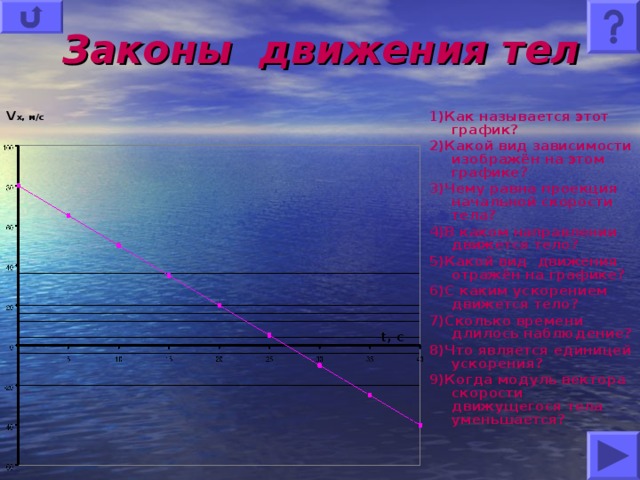

Законы движения тел

1) Как называется этот график?

2)Какой вид зависимости изображён на этом графике?

3)Чему равна проекция начальной скорости тела?

4)В каком направлении движется тело?

5)Какой вид движения отражён на графике?

6)С каким ускорением движется тело?

7)Сколько времени длилось наблюдение?

8)Что является единицей ускорения?

9)Когда модуль вектора скорости движущегося тела уменьшается?

V x, м/с

t, c

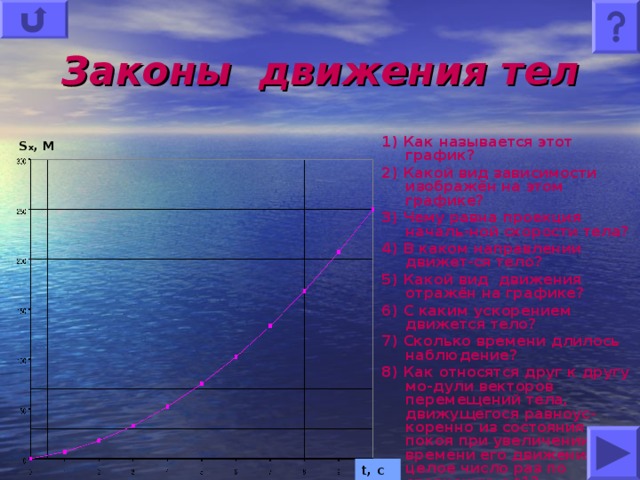

Законы движения тел

1) Как называется этот график?

2) Какой вид зависимости изображён на этом графике?

3) Чему равна проекция началь - ной скорости тела?

4) В каком направлении движет - ся тело?

5) Какой вид движения отражён на графике?

6) С каким ускорением движется тело?

7) Сколько времени длилось наблюдение?

8) Как относятся друг к другу мо - дули векторов перемещений тела, движущегося равноус - коренно из состояния покоя при увеличении времени его движения в целое число раз по сравнению с t1 ?

S х , M

t, c

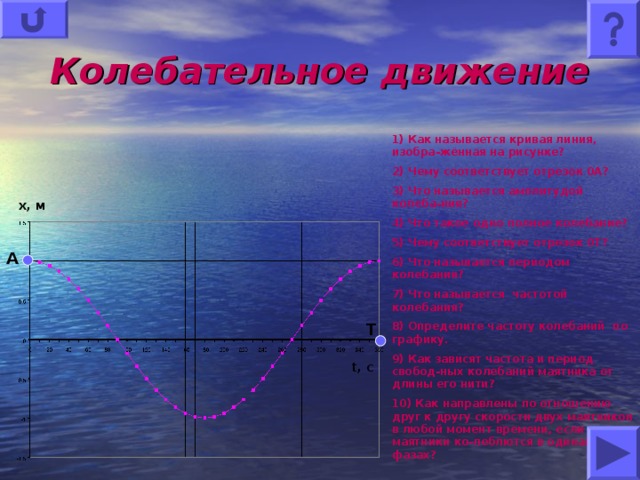

Колебательное движение

1) Как называется кривая линия, изобра-жённая на рисунке?

2) Чему соответствует отрезок 0А?

3) Что называется амплитудой колеба-ния?

4) Что такое одно полное колебание?

5) Чему соответствует отрезок 0Т?

6) Что называется периодом колебания?

7) Что называется частотой колебания?

8) Определите частоту колебаний по графику.

9) Как зависят частота и период свобод-ных колебаний маятника от длины его нити?

10) Как направлены по отношению друг к другу скорости двух маятников в любой момент времени, если эти маятники ко-леблются в одинаковых фазах?

х, м

А

Т

t, c

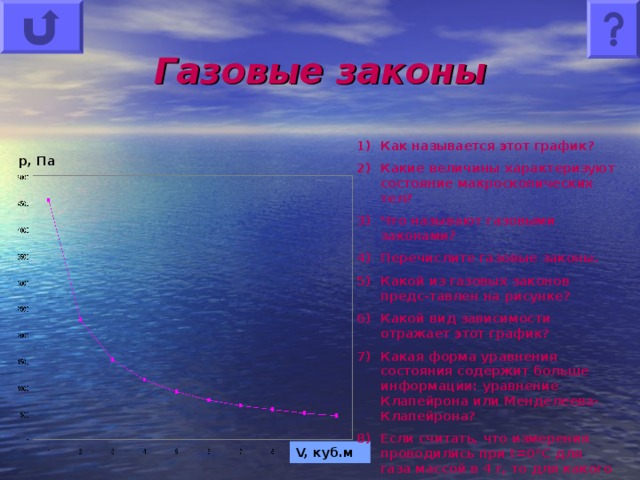

Газовые законы

• Как называется этот график?
• Какие величины характеризуют состояние макроскопических тел?
• Что называют газовыми законами?
• Перечислите газовые законы.
• Какой из газовых законов предс-тавлен на рисунке?
• Какой вид зависимости отражает этот график?
• Какая форма уравнения состояния содержит больше информации: уравнение Клапейрона или Менделеева-Клапейрона?
• Если считать, что измерения проводились при t= 0 ° С для газа массой в 4 г, то для какого газа построена эта зависимость?

р, Па

V, куб.м

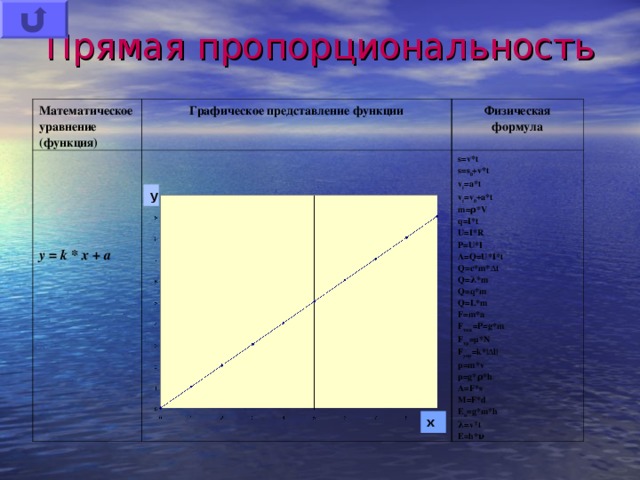

Прямая пропорциональность

Математическое уравнение

(функция)

Графическое представление функции

y = k * x + a

Физическая

формула

s=v*t

s=s 0 +v*t

v t =a*t

v t =v 0 +a*t

m=ρ*V

q=I*t

U=I*R

P=U*I

A=Q=U*I*t

Q=c*m*Δt

Q=λ*m

Q=q*m

Q=L*m

F=m*a

F тяж =Р =g*m

F тр =μ*N

F упр =k*|Δl|

p=m*v

p=g*ρ*h

A=F*s

M=F*d

E п =g*m*h

λ=v*t

E=h*ν

y

x

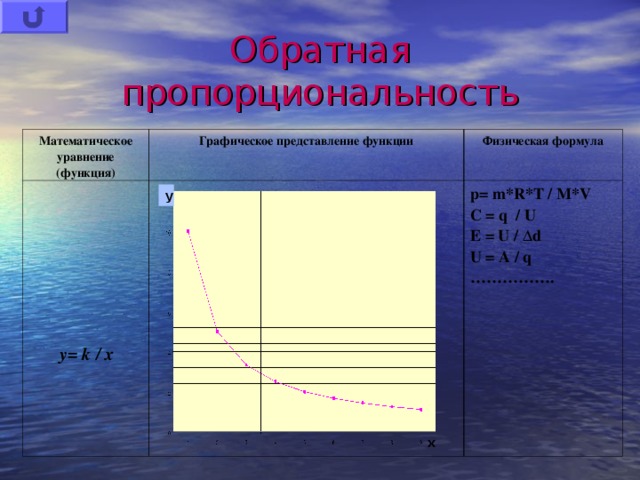

Обратная пропорциональность

Математическое уравнение (функция)

Графическое представление функции

y= k / x

Физическая формула

p= m*R*T / M*V

C = q / U

E = U / Δd

U = A / q

…………… .

y

x

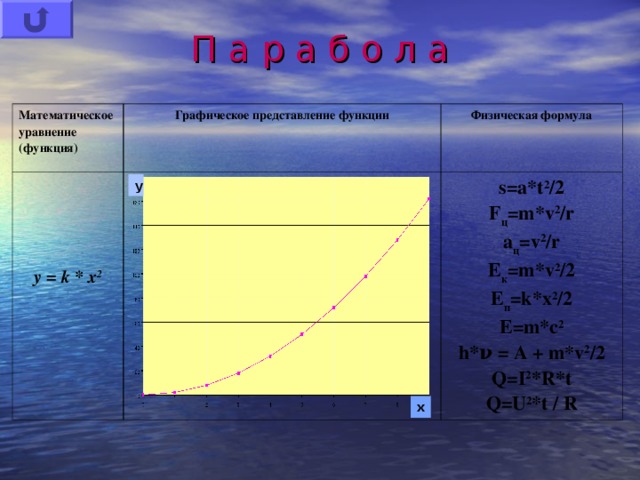

П а р а б о л а

Математическое уравнение (функция)

Графическое представление функции

Физическая формула

y = k * x 2

s=a*t 2 /2

F ц =m*v 2 /r

a ц =v 2 /r

E к =m*v 2 /2

E п =k*x 2 /2

E=m*c 2

h*ν = A + m*v 2 /2

Q=I 2 *R*t

Q=U 2 *t / R

y

x

sin(x)

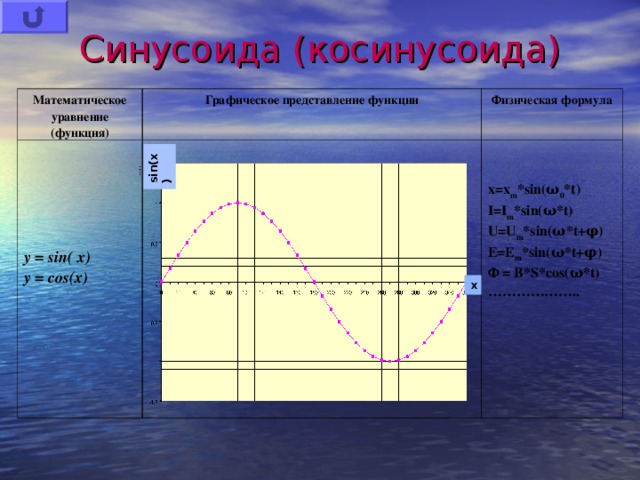

Синусоида (косинусоида)

Математическое уравнение (функция)

Графическое представление функции

Физическая формула

y = sin( x)

y = cos(x)

x=x m *sin(ω 0 *t)

I=I m *sin(ω*t)

U=U m *sin(ω*t+φ)

Е =E m *sin(ω*t+φ)

Ф = B*S*cos(ω*t)

……………… ..

x
