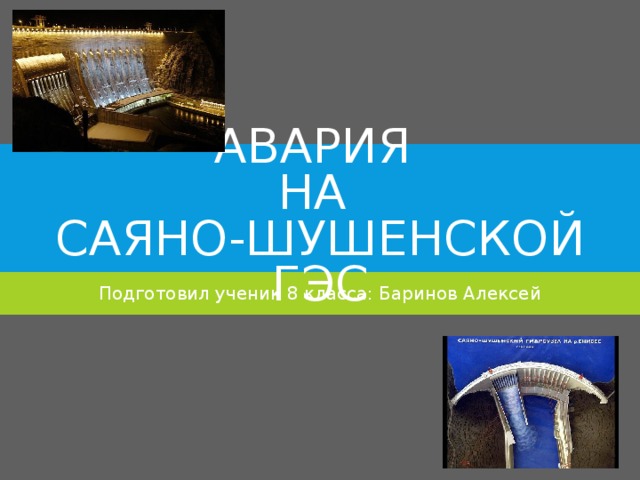

АВАРИЯ НА САЯНО-ШУШЕНСКОЙ ГЭС

Подготовил ученик 8 класса: Баринов Алексей

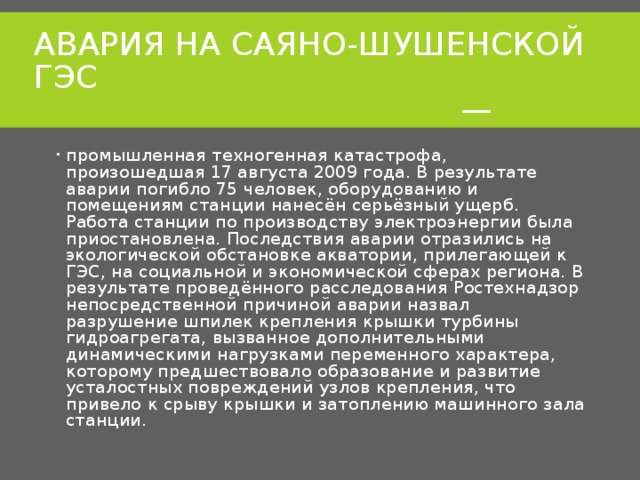

АВАРИЯ НА САЯНО-ШУШЕНСКОЙ ГЭС —

• промышленная техногенная катастрофа, произошедшая 17 августа 2009 года. В результате аварии погибло 75 человек, оборудованию и помещениям станции нанесён серьёзный ущерб. Работа станции по производству электроэнергии была приостановлена. Последствия аварии отразились на экологической обстановке акватории, прилегающей к ГЭС, на социальной и экономической сферах региона. В результате проведённого расследования Ростехнадзор непосредственной причиной аварии назвал разрушение шпилек крепления крышки турбины гидроагрегата, вызванное дополнительными динамическими нагрузками переменного характера, которому предшествовало образование и развитие усталостных повреждений узлов крепления, что привело к срыву крышки и затоплению машинного зала станции.

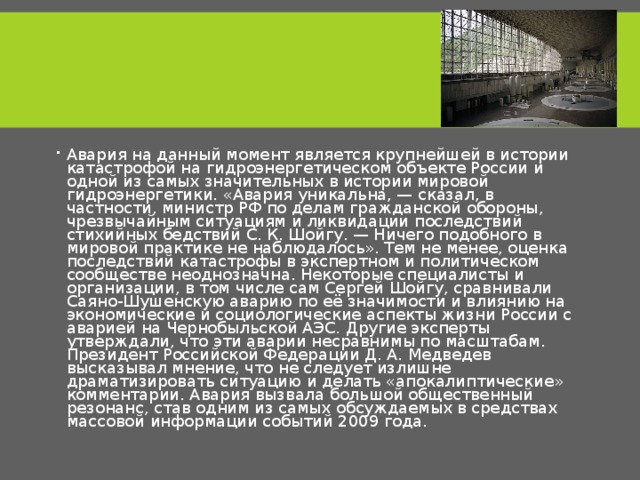

• Авария на данный момент является крупнейшей в истории катастрофой на гидроэнергетическом объекте России и одной из самых значительных в истории мировой гидроэнергетики. «Авария уникальна, — сказал, в частности, министр РФ по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий С. К. Шойгу. — Ничего подобного в мировой практике не наблюдалось». Тем не менее, оценка последствий катастрофы в экспертном и политическом сообществе неоднозначна. Некоторые специалисты и организации, в том числе сам Сергей Шойгу, сравнивали Саяно-Шушенскую аварию по её значимости и влиянию на экономические и социологические аспекты жизни России с аварией на Чернобыльской АЭС. Другие эксперты утверждали, что эти аварии несравнимы по масштабам. Президент Российской Федерации Д. А. Медведев высказывал мнение, что не следует излишне драматизировать ситуацию и делать «апокалиптические» комментарии. Авария вызвала большой общественный резонанс, став одним из самых обсуждаемых в средствах массовой информации событий 2009 года.

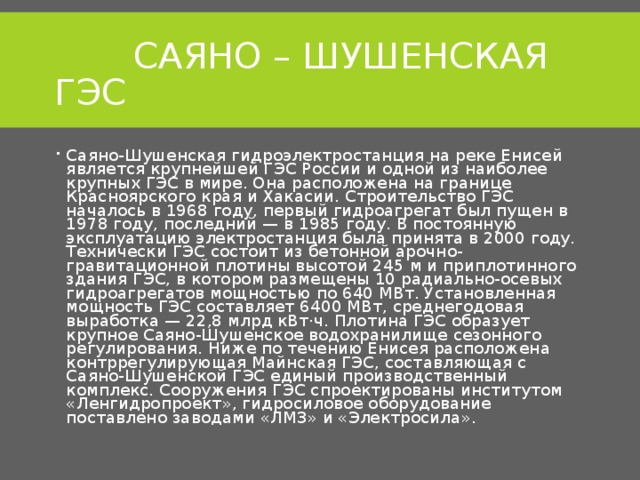

САЯНО – ШУШЕНСКАЯ ГЭС

• Саяно-Шушенская гидроэлектростанция на реке Енисей является крупнейшей ГЭС России и одной из наиболее крупных ГЭС в мире. Она расположена на границе Красноярского края и Хакасии. Строительство ГЭС началось в 1968 году, первый гидроагрегат был пущен в 1978 году, последний — в 1985 году. В постоянную эксплуатацию электростанция была принята в 2000 году. Технически ГЭС состоит из бетонной арочно-гравитационной плотины высотой 245 м и приплотинного здания ГЭС, в котором размещены 10 радиально-осевых гидроагрегатов мощностью по 640 МВт. Установленная мощность ГЭС составляет 6400 МВт, среднегодовая выработка — 22,8 млрд кВт⋅ч. Плотина ГЭС образует крупное Саяно-Шушенское водохранилище сезонного регулирования. Ниже по течению Енисея расположена контррегулирующая Майнская ГЭС, составляющая с Саяно-Шушенской ГЭС единый производственный комплекс. Сооружения ГЭС спроектированы институтом «Ленгидропроект», гидросиловое оборудование поставлено заводами «ЛМЗ» и «Электросила».

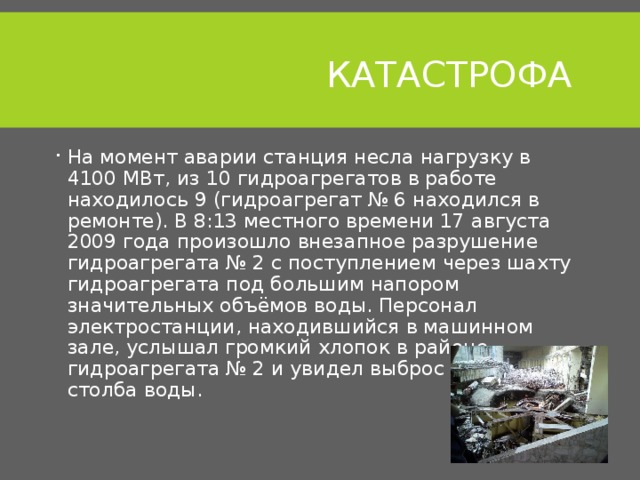

КАТАСТРОФА

• На момент аварии станция несла нагрузку в 4100 МВт, из 10 гидроагрегатов в работе находилось 9 (гидроагрегат № 6 находился в ремонте). В 8:13 местного времени 17 августа 2009 года произошло внезапное разрушение гидроагрегата № 2 с поступлением через шахту гидроагрегата под большим напором значительных объёмов воды. Персонал электростанции, находившийся в машинном зале, услышал громкий хлопок в районе гидроагрегата № 2 и увидел выброс мощного столба воды.

• Потоки воды быстро затопили машинный зал и помещения, находящиеся под ним. Все гидроагрегаты ГЭС были затоплены, при этом на работавших гидрогенераторах произошли короткие замыкания (их вспышки хорошо видны на любительском видео катастрофы), выведшие их из строя. Произошёл полный сброс нагрузки ГЭС, что привело в том числе и к обесточиванию самой станции. На центральном пульте управления станцией сработала светозвуковая сигнализация, после чего пульт был обесточен — пропала оперативная связь, электропитание освещения, приборов автоматики и сигнализации. Автоматические системы, останавливающие гидроагрегаты, сработали только на гидроагрегате № 5, направляющий аппарат которого был автоматически закрыт. Затворы на водоприёмниках других гидроагрегатов оставались открытыми, и вода по водоводам продолжала поступать на турбины, что привело к разрушению гидроагрегатов № 7 и 9 (сильно повреждены статоры и крестовины генераторов). Потоками воды и разлетающимися обломками гидроагрегатов были полностью разрушены стены и перекрытия машинного зала в районе гидроагрегатов № 2, 3, 4. Гидроагрегаты № 3, 4 и 5 были завалены обломками машинного зала. Те сотрудники станции, которые имели такую возможность, быстро покинули место аварии.

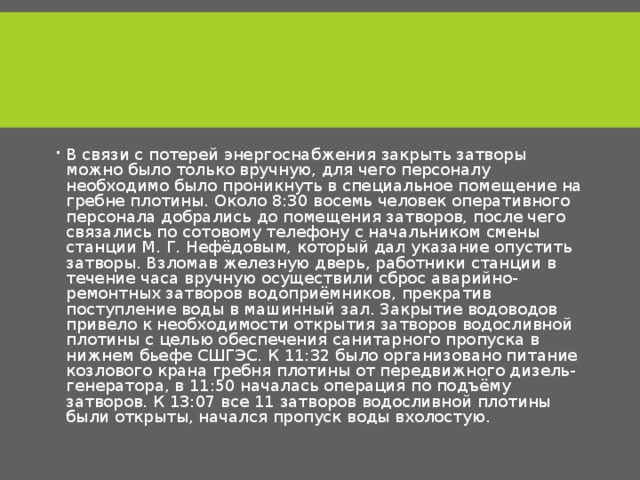

• В связи с потерей энергоснабжения закрыть затворы можно было только вручную, для чего персоналу необходимо было проникнуть в специальное помещение на гребне плотины. Около 8:30 восемь человек оперативного персонала добрались до помещения затворов, после чего связались по сотовому телефону с начальником смены станции М. Г. Нефёдовым, который дал указание опустить затворы. Взломав железную дверь, работники станции в течение часа вручную осуществили сброс аварийно-ремонтных затворов водоприёмников, прекратив поступление воды в машинный зал. Закрытие водоводов привело к необходимости открытия затворов водосливной плотины с целью обеспечения санитарного пропуска в нижнем бьефе СШГЭС. К 11:32 было организовано питание козлового крана гребня плотины от передвижного дизель-генератора, в 11:50 началась операция по подъёму затворов. К 13:07 все 11 затворов водосливной плотины были открыты, начался пропуск воды вхолостую.

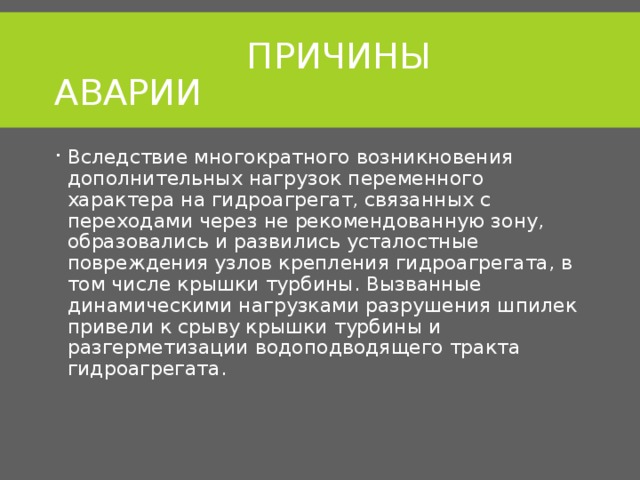

ПРИЧИНЫ АВАРИИ

• Вследствие многократного возникновения дополнительных нагрузок переменного характера на гидроагрегат, связанных с переходами через не рекомендованную зону, образовались и развились усталостные повреждения узлов крепления гидроагрегата, в том числе крышки турбины. Вызванные динамическими нагрузками разрушения шпилек привели к срыву крышки турбины и разгерметизации водоподводящего тракта гидроагрегата.
