ЛЕКЦИЯ №11. Сети ЭВМ

Компьютерная сеть (вычислительная сеть) - система, обеспечивающая обмен данными между вычислительными устройствами ( компьютеры, серверы, маршрутизаторы и другое оборудование). Для передачи информации могут быть использованы различные физические явления, как правило, — различные виды электрических сигналов, световых сигналов или электромагнитного излучения.

Классификация

1. По территориальной распространенности

• BAN (Body Area Network — нательная компьютерная сеть) — сеть надеваемых или имплантированных компьютерных устройств.

• PAN (Personal Area Network) — персональная сеть, предназначенная для взаимодействия различных устройств, принадлежащих одному владельцу.

• LAN (ЛВС, Local Area Network) — локальные сети, имеющие замкнутую инфраструктуру до выхода на поставщиков услуг. Термин «LAN» может описывать и маленькую офисную сеть, и сеть уровня большого завода, занимающего несколько сотен гектаров. Зарубежные источники дают даже близкую оценку — около шести миль (10 км) в радиусе. Локальные сети являются сетями закрытого типа, доступ к ним разрешён только ограниченному кругу пользователей, для которых работа в такой сети непосредственно связана с их профессиональной деятельностью.

• CAN (Campus Area Network) — кампусная сеть, объединяет локальные сети близко расположенных зданий (это группа локальных сетей, развернутых на компактной территории (кампусе) какого-либо учреждения и обслуживающие одно это учреждение - университет, промышленное предприятие, порт, оптовый склад и т.д.).

• MAN (Metropolitan Area Network) — городские сети между учреждениями в пределах одного или нескольких городов, связывающие много локальных вычислительных сетей.

• WAN (Wide Area Network) — глобальная сеть, покрывающая большие географические регионы, включающие в себя как локальные сети, так и прочие телекоммуникационные сети и устройства. Пример WAN — сети с коммутацией пакетов (Frame relay), через которую могут «разговаривать» между собой различные компьютерные сети. Глобальные сети являются открытыми и ориентированы на обслуживание любых пользователей.

• Термин «корпоративная сеть» также используется в литературе для обозначения объединения нескольких сетей, каждая из которых может быть построена на различных технических, программных и информационных принципах.

2. По архитектуре

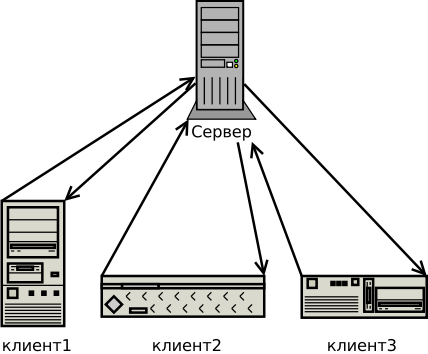

• Клиент-сервер (англ. Client-server) - вычислительная или сетевая архитектура, в которой задания или сетевая нагрузка распределены между поставщиками услуг, называемыми серверами, и заказчиками услуг, называемыми клиентами.

Фактически клиент и сервер - это программное обеспечение. Обычно эти программы расположены на разных вычислительных машинах и взаимодействуют между собой через компьютерную сеть посредством сетевых протоколов, но их можно расположить также и на одной машине. Программы - сервера, ожидают от клиентских программ запросы и предоставляют им свои ресурсы в виде данных (например, загрузка файлов посредством HTTP, FTP, Bit Torrent, потоковое мультимедиа или работа с базами данных) или сервисных функций (например, работа с электронной почтой, общение посредством систем мгновенного обмена сообщениями, просмотр web-страниц во всемирной паутине). Поскольку одна программа-сервер может выполнять запросы от множества программ-клиентов, ей может потребоваться высокопроизводительная вычислительная машина. Из-за особой роли этой машины в сети, специфики её оборудования и программного обеспечения её так же называют сервером.

Преимущества

• Отсутствие дублирования кода программы-сервера программами-клиентами.

• Так как все вычисления выполняются на сервере, то требования к компьютерам, на которых установлен клиент, снижаются.

• Все данные хранятся на сервере, который, как правило, защищён гораздо лучше большинства клиентов. На сервере проще организовать контроль полномочий, чтобы разрешать доступ к данным только клиентам с соответствующими правами доступа.

Недостатки

• Неработоспособность сервера может сделать неработоспособной всю вычислительную сеть. Неработоспособным сервером следует считать сервер, производительности которого не хватает на обслуживание всех клиентов, а также сервер, находящийся на ремонте, профилактике и т. п.

• Поддержка работы данной системы требует отдельного специалиста - системного администратора.

• Высокая стоимость оборудования.

Многоуровневая архитектура клиент-сервер - разновидность архитектуры клиент-сервер, в которой функция обработки данных вынесена на один или несколько отдельных серверов. Это позволяет разделить функции хранения, обработки и представления данных для более эффективного использования возможностей серверов и клиентов.

• Одноранговая сеть (децентрализованная или пиринговая сеть) -  (англ. peer-to-peer, P2P - равный к равному) это оверлейная (общий случай логической сети, создаваемой поверх другой сети) компьютерная сеть, основанная на равноправии участников. Часто в такой сети отсутствуют выделенные серверы, а каждый узел (peer) является как клиентом, так и выполняет функции сервера. В отличие от архитектуры клиент-сервера, такая организация позволяет сохранять работоспособность сети при любом количестве и любом сочетании доступных узлов. Участниками сети являются пиры (англ. peer - равноправный участник (пользователь) сети, предоставляющий сервисы другим участникам одноранговой сети и сам пользующийся их сервисами).

Впервые фраза «peer-to-peer» была использована в 1984 году при разработке архитектуры Advanced Peer to Peer Networking (APPN) фирмы IBM.

Устройство одноранговой сети

В сети присутствует некоторое количество машин, при этом каждая может связаться с любой из других. Каждая из этих машин может посылать запросы другим машинам на предоставление каких-либо ресурсов в пределах этой сети и, таким образом, выступать в роли клиента. Будучи сервером, каждая машина должна быть способной обрабатывать запросы от других машин в сети, отсылать то, что было запрошено. Каждая машина также должна выполнять некоторые вспомогательные и административные функции (например, хранить список других известных машин-«соседей» и поддерживать его актуальность).

Любой член данной сети не гарантирует своё присутствие на постоянной основе. Он может появляться и исчезать в любой момент времени. Но при достижении определённого критического размера сети наступает такой момент, что в сети одновременно существует множество серверов с одинаковыми функциями.

3. По типу сетевой топологии

• Шина (топология компьютерной сети)

Топология типа общая шина, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. На концах кабеля находятся терминаторы, для предотвращения отражения сигнала.

Работа в сети

Топология общая шина предполагает использование одного кабеля, к которому подключаются все компьютеры сети. Отправляемое какой-либо рабочей станцией сообщение распространяется на все компьютеры сети. Каждая машина проверяет кому адресовано сообщение, - если сообщение адресовано ей, то обрабатывает его. Принимаются специальные меры для того, чтобы при работе с общим кабелем компьютеры не мешали друг другу передавать и принимать данные. Для того, чтобы исключить одновременную посылку данных, применяется либо «несущий» сигнал, либо один из компьютеров является главным и «даёт слово» остальным компьютерам такой сети.

Шина самой своей структурой допускает идентичность сетевого оборудования компьютеров, а также равноправие всех абонентов. При таком соединении компьютеры могут передавать информацию только по очереди, — последовательно — потому что линия связи единственная. В противном случае пакеты передаваемой информации будут искажаться в результате взаимного наложения (т. е. произойдет конфликт, коллизия). Таким образом, в шине реализуется режим полудуплексного (half duplex) обмена: данные могут передаваться в обоих направлениях, но лишь в различные моменты времени, а не одновременно (т. е. последовательно, а не параллельно).

В топологии «шина» отсутствует центральный абонент, через которого передается вся информация, что увеличивает надежность «шины». (При отказе любого центра перестает функционировать вся управляемая им система.) Добавление новых абонентов в «шину» достаточно простое и обычно возможно даже во время работы сети. В большинстве случаев при использовании «шины» нужно минимальное количество соединительного кабеля по сравнению с другой топологией. Правда, нужно учесть, что к каждому компьютеру (кроме двух крайних) подходят два кабеля, что не всегда удобно.

«Шине» не страшны отказы отдельных компьютеров, потому что все другие компьютеры сети продолжат нормально обмениваться информацией. Но так как используется только один общий кабель, — в случае его обрыва нарушается работа всей сети. Может показаться, что «шине» обрыв кабеля не страшен, поскольку в этом случае остаются две полностью работоспособные «шины». Однако из-за особенности распространения электрических сигналов по длинным линиям связи необходимо предусматривать включение на концах шины специальных устройств — Терминаторов.

Без включения терминаторов в «шину» сигнал отражается от конца линии и искажается так, что связь по сети становится невозможной. Таким образом при разрыве или повреждении кабеля нарушается согласование линии связи, и прекращается обмен даже между теми компьютерами, которые остались физически соединенными между собой. Короткое замыкание в любой точке кабеля «шины» выводит из строя всю сеть. Хотя в целом надежность «шины» все же сравнительно высока, так как выход из строя отдельных компьютеров не нарушит работоспособность сети в целом, поиск неисправностей в «шине» затруднен. В частности: любой отказ сетевого оборудования в «шине» очень трудно локализовать, потому что все сетевые адаптеры включены параллельно, и понять, который из них вышел из строя, не так-то просто.

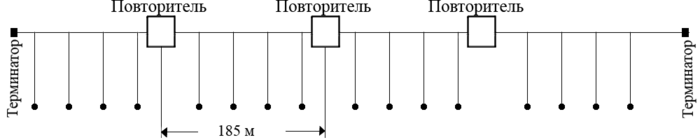

При построении больших сетей возникает проблема ограничения на длину линии связи между узлами, — в таком случае сеть разбивают на сегменты. Сегменты соединяются различными устройствами — повторителями, концентраторами или хабами.

• Небольшое время установки сети;

• Дешевизна (требуется кабель меньшей длины и меньше сетевых устройств);

• Простота настройки;

• Выход из строя одной рабочей станции не отражается на работе всей сети;

• Неполадки в сети, такие как обрыв кабеля или выход из строя терминатора, полностью блокируют работу всей сети;

• Затрудненность выявления неисправностей;

• С добавлением новых рабочих станций падает общая производительность сети.

• Кольцо

Кольцо — топология, в которой каждый компьютер соединён линиями связи только с двумя другими: от одного он только получает информацию, а другому только передаёт. На каждой линии связи, как и в случае звезды, работает только один передатчик и один приёмник. Это позволяет отказаться от применения внешних терминаторов.

Работа в сети кольца заключается в том, что каждый компьютер ретранслирует (возобновляет) сигнал, то есть выступает в роли повторителя, потому затухание сигнала во всём кольце не имеет никакого значения, важно только затухание между соседними компьютерами кольца. Чётко выделенного центра в этом случае нет, все компьютеры могут быть одинаковыми. Однако достаточно часто в кольце выделяется специальный абонент, который управляет обменом или контролирует обмен. Понятно, что наличие такого управляющего абонента снижает надёжность сети, потому что выход его из строя сразу же парализует весь обмен.

Компьютеры в кольце не являются полностью равноправными (в отличие, например, от шинной топологии). Одни из них обязательно получают информацию от компьютера, который ведёт передачу в этот момент, раньше, а другие — позже. Именно на этой особенности топологии и строятся методы управления обменом по сети, специально рассчитанные на «кольцо». В этих методах право на следующую передачу (или, как ещё говорят, на захват сети) переходит последовательно к следующему по кругу компьютеру.

Подключение новых абонентов в «кольцо» обычно совсем безболезненно, хотя и требует обязательной остановки работы всей сети на время подключения. Как и в случае топологии «шина», максимальное количество абонентов в кольце может быть достаточно большое (1000 и больше). Кольцевая топология обычно является самой стойкой к перегрузкам, она обеспечивает уверенную работу с самыми большими потоками переданной по сети информации, потому что в ней, как правило, нет конфликтов (в отличие от шины), а также отсутствует центральный абонент (в отличие от звезды).

Достоинства

• Простота установки;

• Практически полное отсутствие дополнительного оборудования;

• Возможность устойчивой работы без существенного падения скорости передачи данных при интенсивной загрузке сети, поскольку использование маркера исключает возможность возникновения коллизий.

Недостатки

• Выход из строя одной рабочей станции и другие неполадки отражаются на работоспособности всей сети;

• Сложность конфигурирования и настройки;

• Сложность поиска неисправностей;

• Необходимость иметь две сетевые платы на каждой рабочей станции;

• Добавление/удаление станции требует временной остановки работы сети.

• Двойное кольцо

Двойное кольцо — топология, построенная на двух кольцах. Первое кольцо — основной путь для передачи данных. Второе — резервный путь, дублирующий основной. При нормальном функционировании первого кольца, данные передаются только по нему. При его выходе из строя оно объединяется со вторым и сеть продолжает функционировать. Данные при этом по первому кольцу передаются в одном направлении, а по второму в обратном. Примером может служить сеть FDDI.

• Звезда

Звезда — базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (обычно коммутатор), образуя физический сегмент сети. Подобный сегмент сети может функционировать как отдельно, так и в составе сложной сетевой топологии (как правило, «дерево»). Весь обмен информацией идет исключительно через центральный компьютер, на который таким способом возлагается очень большая нагрузка, поэтому ничем другим, кроме сети, он заниматься не может. Как правило, именно центральный компьютер является самым мощным, и именно на него возлагаются все функции по управлению сетью.

Работа в сети

Рабочая станция, с которой необходимо передать данные, отсылает их на концентратор. В определённый момент времени только одна машина в сети может пересылать данные, если на концентратор одновременно приходят два пакета, обе посылки оказываются не принятыми и отправителям нужно будет подождать случайный промежуток времени, чтобы возобновить передачу данных. Этот недостаток отсутствует на сетевом устройстве более высокого уровня — коммутаторе, который, в отличие от концентратора, подающего пакет на все порты, подает лишь на определенный порт — получателю. Одновременно может быть передано несколько пакетов. Сколько — зависит от коммутатора.

Активная звезда - центре сети находится маршрутизатор.

Пассивная звезда - в центре сети с данной топологией содержится концентратор, или коммутатор, все пользователи в сети равноправны.

Достоинства

• выход из строя одной рабочей станции не отражается на работе всей сети в целом;

• лёгкий поиск неисправностей и обрывов в сети;

• высокая производительность сети (при условии правильного проектирования);

• гибкие возможности администрирования.

Недостатки

• выход из строя центрального концентратора обернётся неработоспособностью сети (или сегмента сети) в целом;

• для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;

• конечное число рабочих станций в сети (или сегменте сети) ограничено количеством портов в центральном концентраторе.

• Ячеистая

Ячеистая топология (англ. Mesh Topology) — сетевая топология компьютерной сети, построенная на принципе ячеек, в которой рабочие станции сети соединяются друг с другом и способны принимать на себя роль коммутатора для остальных участников. Данная организация сети является достаточно сложной в настройке, однако, при такой топологии реализуется высокая отказоустойчивость. Как правило, узлы соединяются по принципу "каждый с каждым". Таким образом, большое количество связей обеспечивает широкий выбор маршрута следования трафика внутри сети — следовательно, обрыв одного соединения не нарушит функционирования сети в целом.

Сетевая топология — это конфигурация графа, вершинам которого соответствуют конечные узлы сети (компьютеры) и коммуникационное оборудование (маршрутизаторы), а рёбрам — физические или информационные связи между вершинами.

Сетевая топология может быть

• физической — описывает реальное расположение и связи между узлами сети.

• логической — описывает хождение сигнала в рамках физической топологии.

• информационной — описывает направление потоков информации, передаваемых по сети.

• управления обменом — это принцип передачи права на пользование сетью.

• Решетка

Решётка — понятие из теории организации компьютерных сетей. Это топология, в которой узлы образуют регулярную многомерную решётку. При этом каждое ребро решётки параллельно её оси и соединяет два смежных узла вдоль этой оси.

Одномерная «решётка» — это цепь, соединяющая два внешних узла (имеющие лишь одного соседа) через некоторое количество внутренних (у которых по два соседа — слева и справа). При соединении обоих внешних узлов получается топология «кольцо». Двух- и трёхмерные решётки используются в архитектуре суперкомпьютеров (чаще в варианте многомерного тора). Ранее также определенной популярностью пользовались сети с топологией гиперкуб (многомерный куб, каждая размерность которого равна 2, всего 2^n узлов, где n - количество измерений гиперкуба)

• Дерево

Дерево — это топология сетей, в которой каждый узел более высокого уровня связан с узлами более низкого уровня звездообразной связью, образуя комбинацию звезд. Также дерево называют иерархической звездой.

Название дерево пришло из теории графов. Первый узел дерева принято называть корнем, следующие узлы высокого уровня — родительскими, а узлы более низкого уровня — дочерними. Таким образом каждый дочерний узел, который имеет связь с более низкими узлами, является для этих узлов родительским.

По количеству дочерних узлов деревья делятся на двоичные (бинарные) и N-арные деревья. Топология двоичного дерева подразумевает, аналогично двоичному дереву, что у каждого родительского узла может быть не более двух дочерних. Топология N-арного дерева подразумевает, аналогично N-арному дереву, что у каждого родительского узла может более двух дочерних.

Также деревья могут быть как активными, так и пассивными. В активных деревьях в качестве узлов используют компьютеры, в пассивных — коммутаторы.

Таким образом эта топология объединяет в себе свойства двух других топологий: шина и звезда.

К достоинствам данной топологии можно отнести то, что сеть с данной топологией легко увеличить и легко её контролировать (поиск обрывов и неисправностей). Недостатками является то, что при выходе из строя родительского узла, выйдут из строя и все его дочерние узлы (выход из строя корня — выход из строя всей сети), и также ограничена пропускная способность (доступ к сети может быть затруднён). Последний недостаток, связанный с пропускной способностью, устраняется топологией «толстого» дерева.

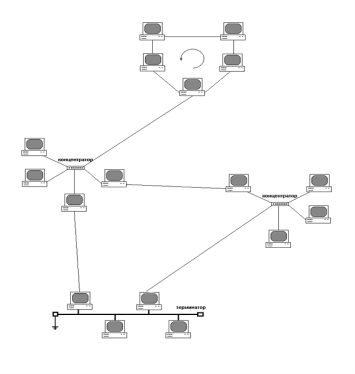

• Смешанная топология

Смешанная топология — сетевая топология, преобладающая в крупных сетях с произвольными связями между компьютерами. В таких сетях можно выделить отдельные произвольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией.

4. По типу среды передачи

• Проводные (телефонный провод, коаксиальный кабель, витая пара, волоконно-оптический кабель)

• Беспроводные (передачей информации по радиоволнам в определенном частотном диапазоне)

5. По функциональному назначению

• Сети хранения данных

• Серверные фермы

• Домовые сети

Сеть хранения данных (СХД, англ. Storage Area Network, SAN) — представляет собой архитектурное решение для подключения внешних устройств хранения данных, таких как дисковые массивы, ленточные библиотеки, оптические приводы к серверам таким образом, чтобы операционная система распознала подключённые ресурсы как локальные.

Серверная ферма (англ. server farm) — группа (ассоциация) серверов, соединённых между собой в единую сеть передачи данных и работающих как единое целое.

Домовая сеть (сокращённо ДС) — разновидность локальной вычислительной сети, позволяющая пользователям нескольких компьютеров обмениваться данными, играть в сетевые игры и выходить в Интернет, проложенная в пределах одного здания (обычно жилого) или объединяющая несколько близлежащих зданий.

6. По скорости передачи

• низкоскоростные (до 10 Мбит/с),

• среднескоростные (до 100 Мбит/с),

• высокоскоростные (свыше 100 Мбит/с).

7. По сетевым операционным системам

• На основе Windows

• На основе UNIX

• На основе NetWare

• На основе Cisco

История

Впервые в мире вычислительная сеть была применена в советском комплексе ПРО «Система А» (генеральный конструктор Г. В. Кисунько), возведённом в 1956—1960 годах в Казахстане. В сеть были объединены разработанные Институтом точной механики и вычислительной техники АН ССС Ркомпьютеры «Диана I» и «Диана II» (создатели С. А. Лебедев, В. С. Бурцев).

В 1970-е годы в Великобритании была разработана система доступа к автоматизированным базам данных на основе использования телефонных каналов, телевизоров и клавиатуры, получившая название видеотекс. Наибольшее развитие видеотекс получил во Франции, где эта система получила название Минитель.

Глобальная компьютерная сеть (англ. Wide Area Network, WAN) — компьютерная сеть, охватывающая большие территории и включающая в себя большое число компьютеров.

ГКС служат для объединения разрозненных сетей так, чтобы пользователи и компьютеры, где бы они ни находились, могли взаимодействовать со всеми остальными участниками глобальной сети.

Некоторые ГКС построены исключительно для частных организаций, другие являются средством коммуникации корпоративных ЛВС с сетью Интернет или посредством Интернет с удалёнными сетями, входящими в состав корпоративных. Чаще всего ГКС опирается на выделенные линии, на одном конце которых маршрутизатор подключается к ЛВС, а на другом коммутатор связывается с остальными частями ГКС.

ГКС связывает компьютеры, рассредоточенные на расстоянии сотен и тысяч километров. Часто используются уже существующие не очень качественные линии связи. Более низкие, чем в локальных сетях, скорости передачи данных (десятки килобит в секунду) ограничивают набор услуг передачей файлов, преимущественно не в оперативном, а в фоновом режиме, с использованием электронной почты. Для стойкой передачи дискретных данных применяются более сложные методы и оборудование, чем в локальных сетях.

Глобальные сети отличаются от локальных тем, что рассчитаны на неограниченное число абонентов и используют, как правило, не слишком качественные каналы связи и сравнительно низкую скорость передачи, а механизм управления обменом у них в принципе не может быть гарантированно скорым.

В глобальных сетях намного более важно не качество связи, а сам факт её существования. Правда, в настоящий момент уже нельзя провести четкий и однозначный предел между локальными и глобальными сетями. Большинство локальных сетей имеют выход в глобальную сеть, но характер переданной информации, принципы организации обмена, режимы доступа к ресурсам внутри локальной сети, как правило, сильно отличаются от тех, что приняты в глобальной сети. И, хотя все компьютеры локальной сети в данном случае включены также и в глобальную сеть, специфику локальной сети это не отменяет. Возможность выхода в глобальную сеть остается всего лишь одним из ресурсов, поделенным пользователями локальной сети.

коммутатор - устройство для соединения нескольких узлов или сегментов вычислительной сети.
