Лекция №6. Исполнительное устройство. Счетно-решающее устройство.

Исполнительное устройство

Исполнительное устройство — устройство системы автоматического управления или регулирования, воздействующее на процесс в соответствии с получаемой командной информацией. Состоит из двух функциональных блоков: собственно исполнительного устройства (если исполнительное устройство механическое, то его часто называют исполнительный механизм) и регулирующего органа, например регулирующего клапана, и может оснащаться дополнительными блоками.

Под исполнительным устройством (также называют актуатор, актюатор) в теории автоматического управления понимают устройство, передающее воздействие с управляющего устройства на объект управления. Иногда рассматривается как составная часть объекта управления. Управляющим устройством может быть любая динамическая система.

Входные и выходные сигналы исполнительных устройств, а также их методы воздействия на объект управления могут иметь различную физическую природу.

Примеры и применение

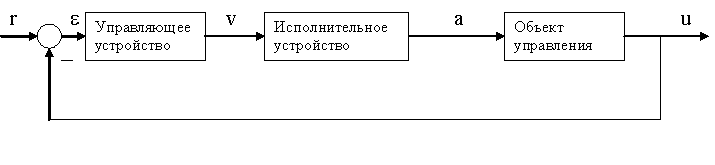

Исполнительное устройство в контуре простейшей следящей системы: сигнал рассогласования ε (разность задающего сигнала r и сигнала обратной связи u) с помощью управляющего устройства преобразуется в сигнал управления v, который передаётся на объект управления

Примеры исполнительных устройств:

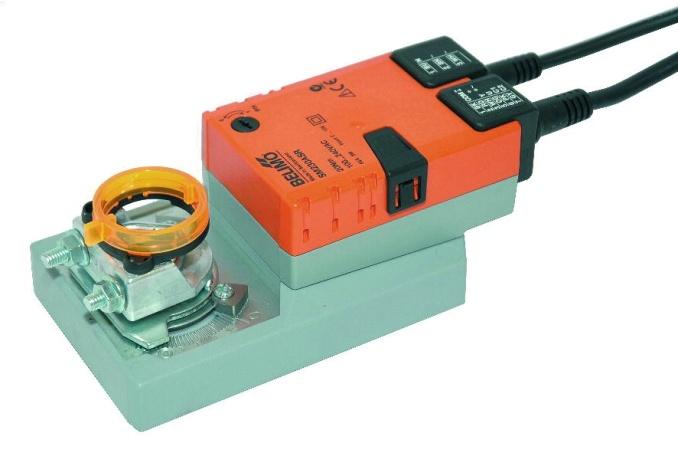

• В технике исполнительные устройства представляют собой преобразователи, превращающие входной сигнал (электрический, оптический, механический, пневматический и др.) в выходной сигнал (обычно в движение), воздействующий на объект управления.
  Устройства такого типа включают: электрические двигатели, электрические, пневматические или гидравлические приводы, релейные устройства, электростатические двигатели(англ. Comb drive), DMD-зеркала и электроактивные полимеры, хватающие механизмы роботов, приводы их движущихся частей, включая соленоидные приводы и приводы типа «звуковая катушка» (англ. Voice coil), а также многие другие.

• Виртуальные (программные) приборы используют исполнительные устройства и датчики для взаимодействия с объектами реального мира. С помощью датчиков сигнал передаётся в виртуальный прибор, обрабатывается и выдаётся в реальный мир с помощью различного вида исполнительных устройств.

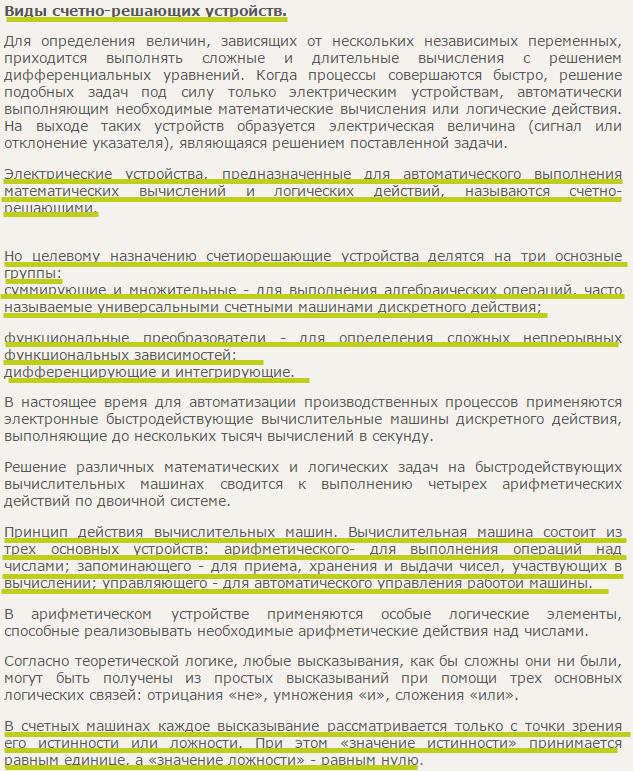

Счетно-решающее устройство
