лекция №8. Микропроцессоры в системах автоматического управления. ОБЩИЙ СОСТАВ И СТРУКТУРА ПЕРСОНАЛЬНЫХ ЭВМ И ВЫЧИСЛИТЕЛЬНЫХ СИСТЕМ

В настоящее время в системах автоматического управления используют готовые микроэлектронные интегральные схемы, на основе которых созданы микропроцессоры и микро-ЭВМ. Микропроцессор представляет собой программно-управляемое устройство, осуществляющее процесс обработки поступившей информации и управление этим процессом. Наличие микропроцессорной техники позволило создать и использовать в строительных и дорожных машинах и оборудовании бортовые микропроцессорные системы. Они выполняют программируемые последовательности арифметических и логических операций, управление аппаратурой комплекса, исполнительными устройствами, системой в целом, программами и режимами, сбором, хранением, обработкой и выдачей информации.

Общий состав и структура персональных ЭВМ

Основной принцип построения ЭВМ

Основным принципом построения современных ЭВМ является программное управление. В основе его лежит представление алгоритма решения любой задачи в виде программы вычислений.

Алгоритм это конечный набор предписаний, определяющий решение задачи посредством конечного количества операций.

Программа (для ЭВМ) это упорядоченная последовательность команд, подлежащая обработке.

Логическую организацию ЭВМ независимо от ее элементной базы в 1945 году представил математик Джон фон Нейман.

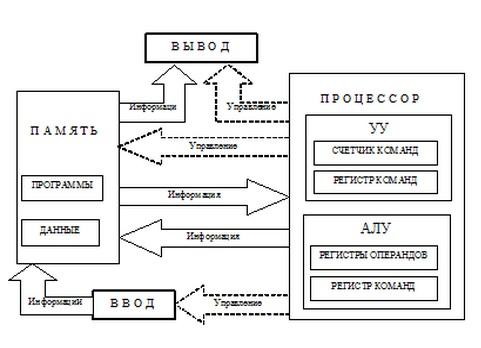

Архитектура универсальной ЭВМ фон Неймана предусматривается пять базовых компонентов:

1. Центральное арифметико-логическое устройство (АЛУ).

2. Центральное устройство управления (УУ), вырабатывающее управляющие сигналы, поступающие во все основные устройств ЭВМ.

3. Запоминающее устройство (ЗУ).

4. Система ввода информации.

5. Система вывода информации

Эти устройства соединены каналами связи, по которым передается информация и управляющие сигналы.

Компьютеры, построенные на этих принципах, относят к типу фон-неймановских.

На сегодняшний день это подавляющие большинство компьютеров, в том числе и IBM PC – совместимые. Но есть и компьютерные системы с иной архитектурой – например системы для параллельных вычислений.

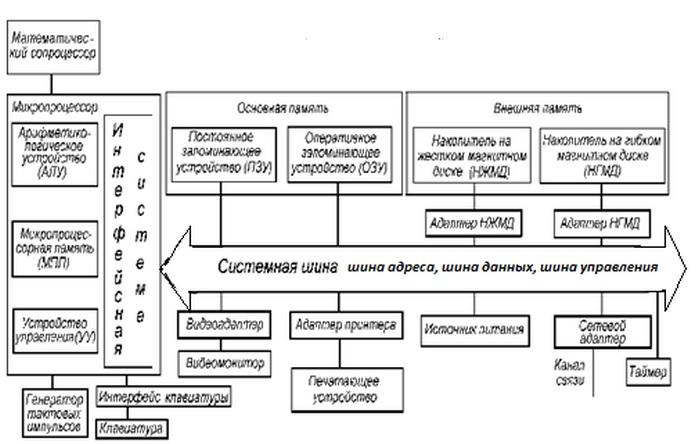

Модульный принцип позволяет потребителю самому подобрать нужную ему конфигурацию компьютера и производить при необходимости его модернизацию. Модульная организация системы опирается на магистральный (шинный) принцип обмена информации. Магистраль или системная шина - это набор электронных линий, связывающих воедино по адресации памяти, передачи данных и служебных сигналов процессор, память и периферийные устройства.

Обмен информацией между отдельными устройствами ЭВМ производится по трем многоразрядным шинам, соединяющим все модули, - шине данных, шине адресов и шине управления.

Подключение отдельных модулей компьютера к магистрали на физическом уровне осуществляется с помощью контроллеров, а на программном обеспечивается драйверами. Контроллер принимает сигнал от процессора и дешифрует его, чтобы соответствующее устройство смогло принять этот сигнал и отреагировать на него. За реакцию устройства процессор не отвечает - это функция контроллера. Поэтому внешние устройства ЭВМ заменяемы, и набор таких модулей произволен.

Разрядность шины данных задается разрядностью процессора, т. е. количеством двоичных разрядов, которые процессор обрабатывает за один такт.

Данные по шине данных могут передаваться как от процессора к какому-либо устройству, так и в обратную сторону, т. е. шина данных является двунаправленной. К основным режимам работы процессора с использованием шины передачи данных можно отнести следующие: запись/чтение данных из оперативной памяти и из внешних запоминающих устройств, чтение данных с устройств ввода, пересылка данных на устройства вывода.

Выбор абонента по обмену данными производит процессор, который формирует код адреса данного устройства, а для ОЗУ - код адреса ячейки памяти. Код адреса передается по адресной шине, причем сигналы передаются в одном направлении, от процессора к устройствам, т. е. эта шина является однонаправленной.

По шине управления передаются сигналы, определяющие характер обмена информацией, и сигналы, синхронизирующие взаимодействие устройств, участвующих в обмене информацией.

Внешние устройства к шинам подключаются посредством интерфейса. Под интерфейсом понимают совокупность различных характеристик какого-либо периферийного устройства ПК, определяющих организацию обмена информацией между ним и центральным процессором. В случае несовместимости интерфейсов (например, интерфейс системной шины и интерфейс винчестера) используют контроллеры.

Чтобы устройства, входящие в состав компьютера, могли взаимодействовать с центральным процессором, в IBM-совместимых компьютерах предусмотрена система прерываний (Interrupts). Система прерываний позволяет компьютеру приостановить текущее действие и переключиться на другие в ответ на поступивший запрос, например, на нажатие клавиши на клавиатуре. Ведь с одной стороны, желательно, чтобы компьютер был занят возложенной на него работой, а с другой - необходима его мгновенная реакция на любой требующий внимания запрос. Прерывания обеспечивают немедленную реакцию системы.

Прогресс компьютерных технологий идет семимильными шагами. Каждый год появляются новые процессоры, платы, накопители и прочие периферийные устройства. Рост потенциальных возможностей ПК и появление новых более производительных компонентов неизбежно вызывает желание модернизировать свой компьютер. Однако нельзя в полной мере оценить новые достижения компьютерной технологии без сравнения их с существующими стандартами.

Разработка нового в области ПК всегда базируется на старых стандартах и принципах. Поэтому знание их является основополагающим фактором для (или против) выбора новой системы.

Основные характеристики ЭВМ

Структуру ЭВМ определяет следующая группа характеристик:

• технические и эксплуатационные характеристики ЭВМ (быстродействие и производительность, показатели надежности, достоверности, точности, емкость оперативной и внешней памяти, габаритные размеры, стоимость технических и программных средств, особенности эксплуатации т.д.);

• характеристики и состав функциональных модулей базовой конфигурации ЭВМ; возможность расширения состава технических и программных средств; возможность изменения структуры;

• состав программного обеспечения ЭВМ и сервисных услуг (операционная система или среда, пакеты прикладных программ, средства автоматизации программирования).

К основным характеристикам ЭВМ относятся:

• Быстродействие - число команд, выполняемых ЭВМ за одну секунду. Сравнение по быстродействию различных типов ЭВМ, не обеспечивает достоверных оценок. Очень часто вместо характеристики быстродействия используют связанную с ней характеристику производительность.

• Производительность это объем работ, осуществляемых ЭВМ в единицу времени. Применяются также относительные характеристики производительности. Фирма Intel для оценки процессоров предложила тест, получивший название индекс iCOMP (Intel Comparative Microprocessor Performance). При его определении учитываются четыре главных аспекта производительности: работа с целыми числами, с плавающей запятой, графикой и видео.

• Емкость запоминающих устройств. Емкость памяти измеряется количеством структурных единиц информации, которое может одновременно находится в памяти. Этот показатель позволяет определить, какой набор программ и данных может быть одновременно размещен в памяти.

• Емкость оперативной памяти (ОЗУ) и емкость внешней памяти (ВЗУ) характеризуются отдельно. Этот показатель очень важен для определения, какие программные пакеты и их приложения могут одновременно обрабатываться в машине

• Надежность это способность ЭВМ при определенных условиях выполнять требуемые функции в течение заданного периода времени (стандарт ISO (Международная организация стандартов) 2382/14-78).

Высокая надежность ЭВМ закладывается в процессе ее производства. Применение сверхбольшие интегральные схемы (СБИС) резко сокращают число используемых интегральных схем, а значит, и число их соединений друг с другом. Модульный принцип построения позволяет легко проверять и контролировать работу всех устройств, проводить диагностику и устранение неисправностей.

• Точность это возможность различать почти равные значения (стандарт ISO - 2382/2-76).

Точность получения результатов обработки в основном определяется разрядностью ЭВМ, а также используемыми структурными единицами представления информации (байтом, словом, двойным словом).

• Достоверность это свойство информации быть правильно воспринятой.

Достоверность характеризуется вероятностью получения безошибочных результатов. Заданный уровень достоверности обеспечивается аппаратурно-программными средствами контроля самой ЭВМ. Возможны методы контроля достоверности путем решения эталонных задач и повторных расчетов. В особо ответственных случаях проводятся контрольные решения на других ЭВМ и сравнение результатов.

Традиционную электронную вычислительную технику (ЭВТ) подразделяют на аналоговую и цифровую. В аналоговых вычислительных машинах (АВM) обрабатываемая информация представляется соответствующими значениями аналоговых величин: тока, напряжения, угла поворота какого-то механизма и т.п. Эти машины обеспечивают приемлемое быстродействие, но не очень высокую точность вычислений. АВМ используются в основном в проектных и научно-исследовательских учреждениях в составе различных стендов по отработке сложных образцов техники. По своему назначению их можно рассматривать как специализированные вычислительные машины.

В цифровых вычислительных машинах информация кодируется двоичными кодами. ЭВМ обладают универсальными свойствами и являются самой массовой ЭВТ.

Классификация средств вычислительной техники

В настоящее время выпускает в основном три класса ЭВМ.

1. Большие ЭВМ (mainframe), которые представляют собой многопользовательские машины с центральной обработкой, с большими возможностями для работы с базами данных, с различными формами удаленного доступа.

2. Средние ЭВМ, предназначенные в первую очередь для работы в финансовых структурах. В этих машинах особое внимание уделяется сохранению и безопасности данных, программной совместимости и т.д. Они могут использоваться в качестве серверов в локальных сетях.

3. Персональные ЭВМ.

Кроме перечисленных типов вычислительной техники, необходимо отметить класс вычислительных систем, получивший название "суперЭВМ". Особенно эффективно применение суперЭВМ при решении задач проектирования, в которых натурные эксперименты оказываются дорогостоящими, недоступными или практически неосуществимыми. В этом случае ЭВМ позволяет методами численного моделирования получить результаты вычислительных экспериментов, обеспечивая приемлемое время и точность решения. Дальнейшее развитие суперЭВМ связывается с использованием направления массового параллелизма, при котором одновременно могут работать сотни и даже тысячи процессоров. Образцы таких машин уже выпускаются несколькими фирмами: nCube (гиперкубические ЭВМ), Connection Machine, Mass Par, NCR/Teradata, KSR, IBM RS/6000, MPP и др.

Необходимо отметить и еще один класс наиболее массовых средств ЭВТ - встраиваемые микропроцессоры. Успехи микроэлектроники позволяют создавать миниатюрные вычислительные устройства, вплоть до однокристальных ЭВМ. Эти устройства, универсальные по характеру применения, могут встраиваться в отдельные машины, объекты, системы. Таким образом, можно предложить следующую классификацию средств вычислительной техники, в основу которой положено их разделение по быстродействию.

Классификацию средств вычислительной техники по быстродействию:

1. СуперЭВМ для решения крупномасштабных вычислительных задач, для обслуживания крупнейших информационных банков данных.

2. Большие ЭВМ для комплектования ведомственных, территориальных и региональных вычислительных центров.

3. Средние ЭВМ широкого назначения для управления сложными технологическими производственными процессами. ЭВМ этого типа могут использоваться и для управления распределенной обработкой информации в качестве сетевых серверов.

4. Персональные и профессиональные ЭВМ, позволяющие удовлетворять индивидуальные потребности пользователей. На базе этого класса ЭВМ строятся автоматизированные рабочие места (АРМ) для специалистов различного уровня.

5. Встраиваемые микропроцессоры, осуществляющие автоматизацию управления отдельными устройствами и механизмами.

Высокие скорости вычислений, обеспечиваемые ЭВМ различных классов, позволяют перерабатывать и выдавать все большее количество информации, что, в свою очередь, порождает потребности в создании связей между отдельно используемыми ЭВМ. Поэтому все современные ЭВМ в настоящее время имеют средства подключения к сетям связи и комплексирования в системы.
