Автоматты басқару жүйелерінің құрамындағы заманауи электржетектері

Электр жетегі

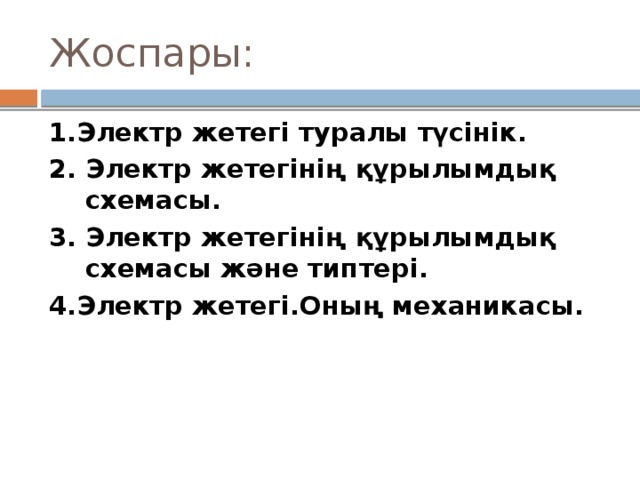

Жоспары:

1.Электр жетегі туралы түсінік.

2. Электр жетегінің құрылымдық схемасы.

3. Электр жетегінің құрылымдық схемасы және типтері.

4.Электр жетегі.Оның механикасы.

1.Электр жетегі туралы түсінік.

• Электр жетегі деп элекр энергиясын механикалық энергияға түрлендіріп, түрлендірілген энергияны басқаратын электрмеханикалық қондырғыны атайды. .

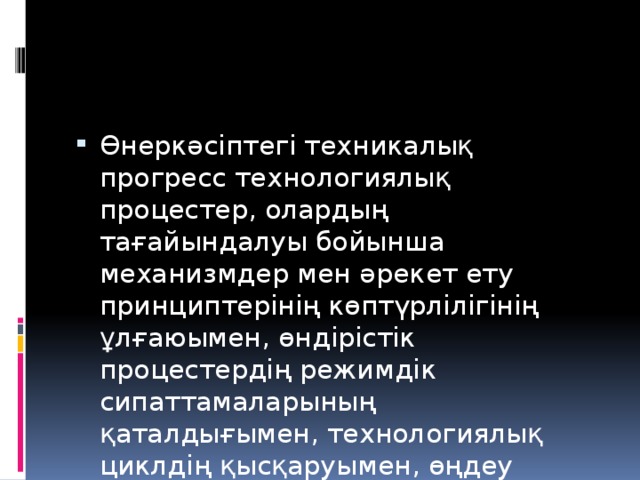

• Өнеркәсіптегі техникалық прогресс технологиялық процестер, олардың тағайындалуы бойынша механизмдер мен әрекет ету принциптерінің көптүрлілігінің ұлғаюымен, өндірістік процестердің режимдік сипаттамаларының қаталдығымен, технологиялық циклдің қысқаруымен, өңдеу дәлдігін жоғарылатумен қатар жүреді.

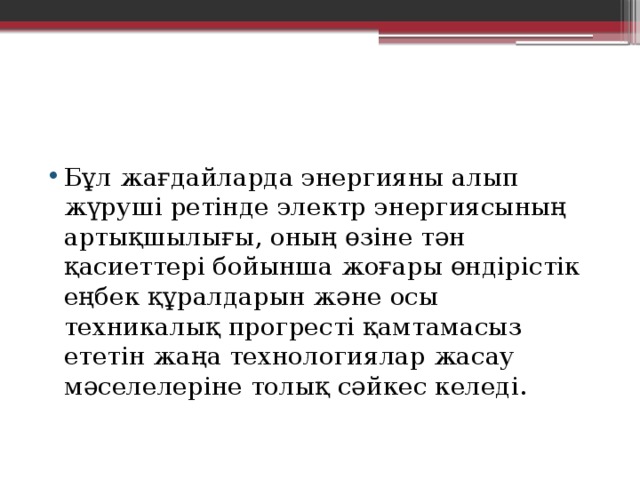

• Бұл жағдайларда энергияны алып жүруші ретінде электр энергиясының артықшылығы, оның өзіне тән қасиеттері бойынша жоғары өндірістік еңбек құралдарын және осы техникалық прогресті қамтамасыз ететін жаңа технологиялар жасау мәселелеріне толық сәйкес келеді.

• Электр энергиясының бірден-бір негізгі тұтынушылары - электр жетегі – машинаның жұмысшы органдарын қозғалысқа келтіретін және оның технологиялық процесін басқаратын электр механикалық құрылғы.

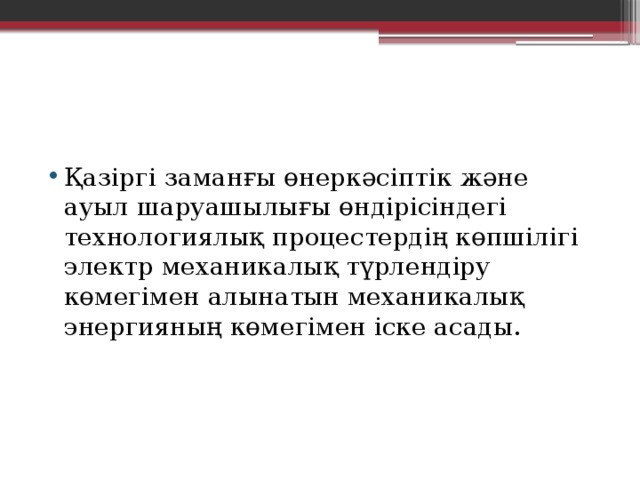

• Қазіргі заманғы өнеркәсіптік және ауыл шаруашылығы өндірісіндегі технологиялық процестердің көпшілігі электр механикалық түрлендіру көмегімен алынатын механикалық энергияның көмегімен іске асады.

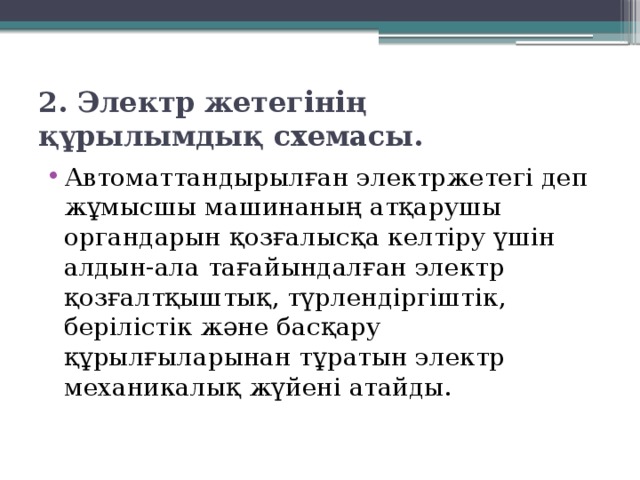

2. Электр жетегінің құрылымдық схемасы.

• Автоматтандырылған электржетегі деп жұмысшы машинаның атқарушы органдарын қозғалысқа келтіру үшін алдын-ала тағайындалған электр қозғалтқыштық, түрлендіргіштік, берілістік және басқару құрылғыларынан тұратын электр механикалық жүйені атайды.

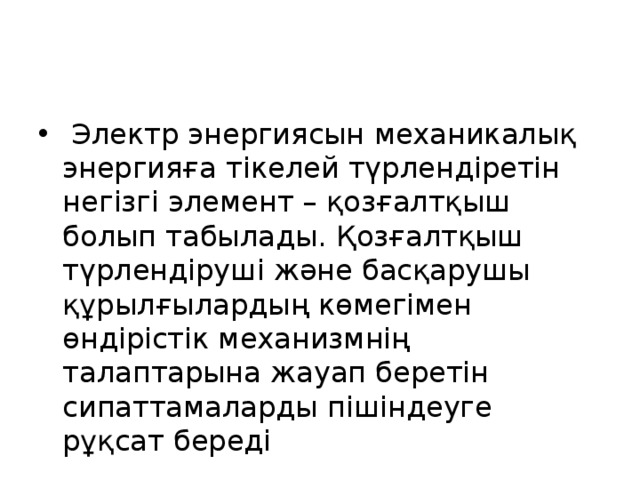

• Электр энергиясын механикалық энергияға тікелей түрлендіретін негізгі элемент – қозғалтқыш болып табылады. Қозғалтқыш түрлендіруші және басқарушы құрылғылардың көмегімен өндірістік механизмнің талаптарына жауап беретін сипаттамаларды пішіндеуге рұқсат береді

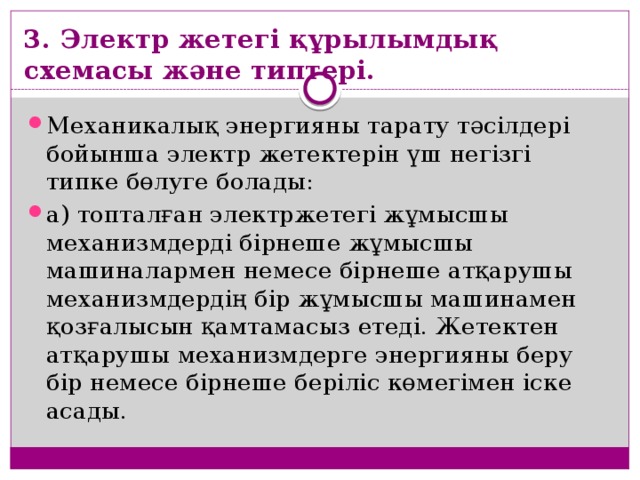

3. Электр жетегі құрылымдық схемасы және типтері.

• Механикалық энергияны тарату тәсілдері бойынша электр жетектерін үш негізгі типке бөлуге болады:
• а) топталған электржетегі жұмысшы механизмдерді бірнеше жұмысшы машиналармен немесе бірнеше атқарушы механизмдердің бір жұмысшы машинамен қозғалысын қамтамасыз етеді. Жетектен атқарушы механизмдерге энергияны беру бір немесе бірнеше беріліс көмегімен іске асады.

• б) жеке орналасқан электр жетегі. Әрбір жұмысшы орган жеке тұрған электр жетегімен қозғалысқа келтіріледі. Машинаның жұмысшы органдары өзара байланыспайды, бұл жұмысшы машинаның кинематикалық сұлбасын біршама қысқартады;
• в) өзара байланысқан электржетегі екі немесе бірнеше электрлік немесе технологиялық өзара байланысқан электр қозғалтқыштары құрылғыларынан тұрады.

4.Электр жетегі оның механикасы.

• Электрқозғалтқыштың механикалық сипаттамасы Электржетегінің дұрыс жобалануы және үнемді қолданылуы үшін қозғалтқыштың механикалық сипаттамаларының өндірістік механизмдер сипаттамаларымен сәйкестігін білу керек.

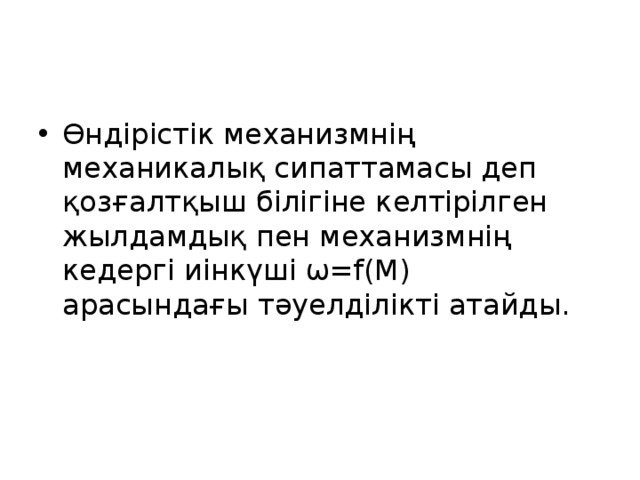

• Өндірістік механизмнің механикалық сипаттамасы деп қозғалтқыш білігіне келтірілген жылдамдық пен механизмнің кедергі иінкүші ω=f(М) арасындағы тәуелділікті атайды.

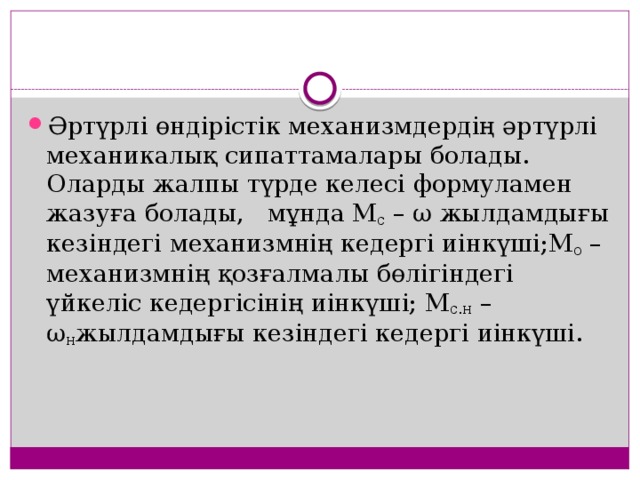

• Әртүрлі өндірістік механизмдердің әртүрлі механикалық сипаттамалары болады. Оларды жалпы түрде келесі формуламен жазуға болады,   мұнда М с  – ω жылдамдығы кезіндегі механизмнің кедергі иінкүші;М о  – механизмнің қозғалмалы бөлігіндегі үйкеліс кедергісінің иінкүші; M с.н   – ω н жылдамдығы кезіндегі кедергі иінкүші.
