24.03.20 группа 749 "Балластные реостаты"

ТЕМА: БАЛЛАСТНЫЕ РЕОСТАТЫ.

План:

1. Назначение, принципы работы.

2. Конструктивные особенности и электрические схемы.

3. Обозначение балластных реостатов.

4. Техническое обслуживание.

5. Возможные неисправности и способы их устранения.

1. Назначение, принципы работы.

Балластный реостат служит для формирования крутопадающей характеристики источника питания, ступенчатого регулирования сварочного тока и компенсации постоянной составляющей сварочного тока при работе от трансформатора. Регулировка сварочного тока обеспечивается согласно закону Ома: реостат изменяет сопротивление в цепи, сила тока изменяется обратно пропорционально.

Реостат может применяться для работы в закрытых помещениях или на открытом воздухе под навесом, защищающим от воздействия атмосферных осадков и солнечной радиации, на высоте над уровнем моря до 1000 м.

2. Конструктивные особенности и электрические схемы.

Состоит балластный реостат из набора нихромовых лент или проволок, соединенных параллельно в электрическую схему. Каждая секция подключается к работе рубильником. Балластные реостаты позволяют дискретно, подбором нужного числа работающих секций, выбрать оптимальный режим сварки и регулировать его через 5, 10, 20, 40 или 80 А. Эти устройства подключают в сварочную цепь последовательно источнику.

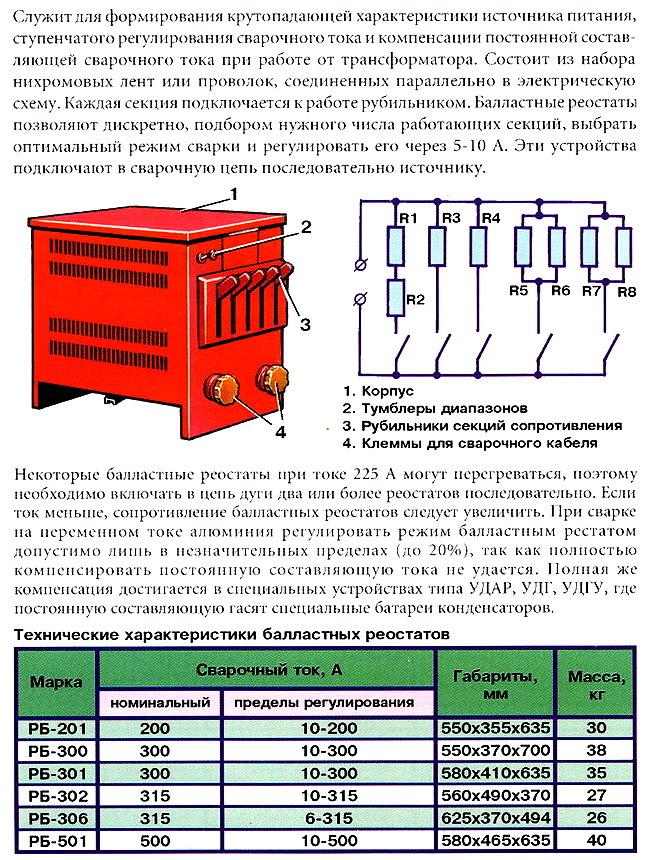

Рис.1 Общий вид реостата: 1 – корпус, 2 – тумблеры диапазонов, 3 – рубильники секций сопротивления, 4 – клеммы для сварочного кабеля.

Пример: Балластным реостатом РБ-300 (наиболее распространенным балластным реостатом) сварочный ток регулируется в пределах от 15 до 300 А. Если для сварки, требуется величина тока более 300 А, то следует включать параллельно два балластных реостата. При параллельном соединении двух реостатов сила тока увеличивается в два раза, т. е. для двух реостатов РБ-300 максимальный ток будет 600 А.

Рис. 2 Схема реостата

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определенным сопротивлением и рубильника, механически разрывающего эту цепь.

Некоторые балластные реостаты при токе 225 А могут перегреваться, поэтому необходимо включать в цепь дуги два или более реостатов последовательно. Если ток меньше, сопротивление балластных реостатов следует увеличить.

При сварке на переменном токе алюминия регулировать режим балластным реостатом допустимо лишь в незначительных пределах (до 20%), так как полностью компенсировать постоянную составляющую тока не удается. Полная же компенсация достигается в специальных устройствах типа УДАР, УДГ, УДГУ, где постоянную составляющую гасят специальные батареи конденсаторов.

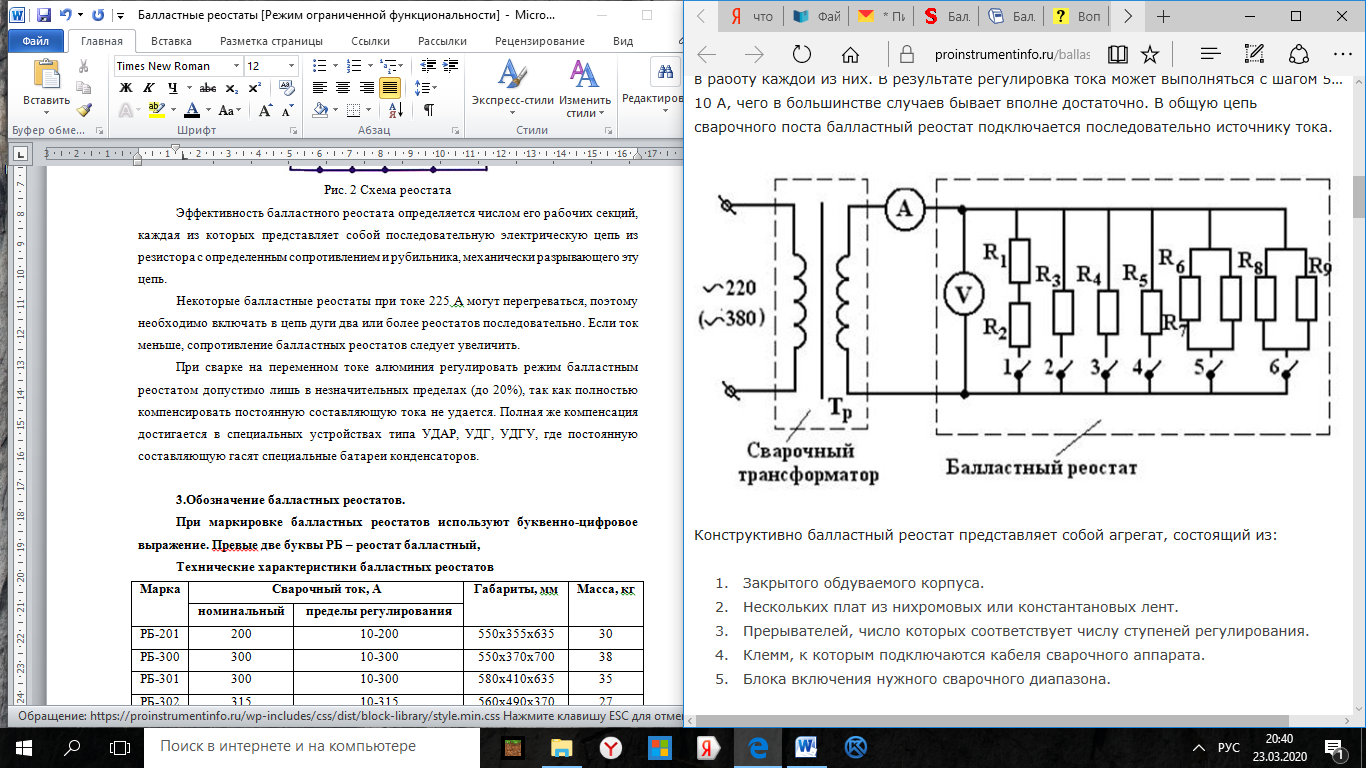

Рис.3 Схема подключения балластного реостата к сварочному трансформатору

3.Обозначение балластных реостатов.

При маркировке балластных реостатов используют буквенно-цифровое выражение. Превые две буквы РБ – реостат балластный, далее цифры указывают на значение номинального сварочного тока.

Технические характеристики балластных реостатов

4.Техническое обслуживание.

Для обеспечения бесперебойной и длительной работы реостата необходимо производить ежедневные и периодические осмотры, чтобы устранить мелкие неисправности. При ежедневном осмотре необходимо проверить надежность крепления сварочных кабелей. При периодическом обслуживании (не реже одного раза в месяц) необходимо:

• очистить реостат от пыли и грязи, для чего продуть его сухим сжатым воздухом; в случае необходимости подкрасить поврежденные места, предварительно очистив их от ржавчины и обезжирив;

• проверить состояние электрических контактов и подтянуть все резьбовые соединения.

5. Возможные неисправности и способы их устранения.

В рабочих тетрадях отчет подготовить в виде краткого конспекта.

Жду фотоотчеты проделанной работы.

Список используемых интернет ресурсов:

1. https://weldering.com/ballastnyy-reostat
