Черчение. Графическая работа на тему: "Плоский конур" (8 класс)

Практическая работа №5

Геометрические построения. Плоский контур.

Цель задания:

• изучить геометрические построения с помощью чертежных инструментов, правила оформления чертежей, изложенные с стандартах Единой системы конструкторской документации (ЕСКД), относящиеся к форматам, шрифтам чертежным, масштабам, линиям чертежа, нанесению размеров;

• получить навыки чертежной работы.

Домашнее задание:

1. §1,2.

2. Задолженности за первую четверть.

3. Выполнить на формате А4– «Геометрические построения. Плоский контур» по курсу «Инженерная графика».

Учебная и справочная литература:

Учебник «Черчение» - по черчению за 7-8 класс Ботвинников Виноградов Вышнепольский.

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

ГОСТ 2.302-68 Единая система конструкторской документации. Масштабы

ГОСТ 2.303-68 Единая система конструкторской документации. Линии

ГОСТ 2.304-81 Единая система конструкторской документации. Шрифты чертежные

ГОСТ 2.104-68 Единая система конструкторской документации. Основные надписи

 Этапы выполнения задания

1. Анализ исходных данных для выявления необходимых элементов построения.

2. Подготовить формат А4. Нанести внутреннюю рамку и вычертить основную надпись по ГОСТ (стр. 17. Рис.19а).

3. Вычерчиваем в тонких линиях по заданному варианту пример с выполнением всех построений. Вспомогательные линии построения не удаляются, оставляются для проверки преподавателем. Вычерчивание внешних и внутренних рамок формата и граф основной надписи. По размерам, нанесенным на исходные данные, установить габариты изображения и спланировать габаритный прямоугольник на чертеже в середине поля формата.

4. Выбрать базовые линии очерка детали и нанести их на чертеже. Вычертить в тонких линиях контур детали, проведя все вспомогательные построения для центров отверстий.

5. Нанесите выносные и размерные линии основно сплошной ТОНКОЙ линией (ГОСТ 2.307-68). Особое внимание обратите на расположение размерных чисел над размерными линиями и проставляем ШРИФТОМ – h 5.

6. Сделать обводку чертежа его видимый контур основной сплошной ТОЛСТОЙ линией (ГОСТ 2.307-68).

7. Заполнить основную надпись.

8. На обратной стороне формата ответить на контрольные вопросы (см. ниже) письменно.

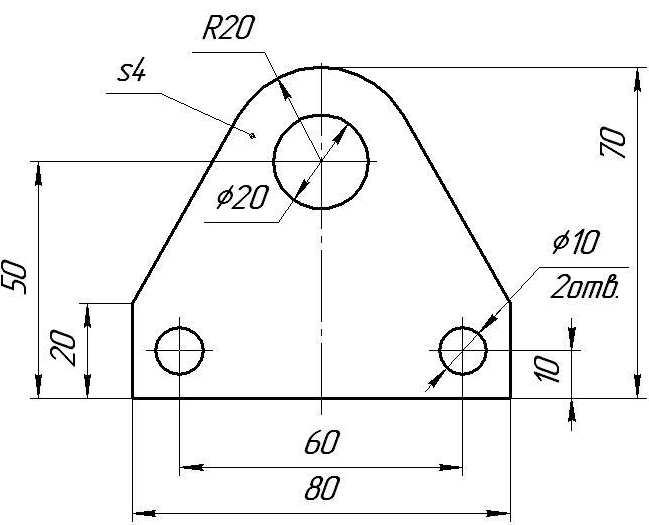

Задание:

 Образец выполнения:

 Вопросы к заданию для самоконтроля

1. Расшифруйте аббревиатуру ЕСКД.

2. Расшифруйте обозначение стандартов ГОСТ 2.301-68, ГОСТ 2.302-68, ГОСТ 2.303-68, ГОСТ 2.304-81, ГОСТ 2.104-2006.

3. Где располагается основная надпись на формате?

4. Как обозначают формат площадью 1 кв. м?

5. Сколько форматов А4 можно получить из формата А0?

6. Какими линиями оформляют внешнюю и внутреннюю рамки формата?

7. Что называется масштабом?

8. Перечислите ряд масштабов уменьшения, увеличения.

9. Каково назначение и начертание сплошной основной толстой, сплошной тонкой, сплошной тонкой волнистой, штриховой, штрихпунктирной, разомкнутой  линий?

10. В каких случаях штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями?

11. В зависимости от чего выбирают длину штрихов для штриховых и штрихпунктирных линий?

12. В чем отличие шрифтов типа А и типа Б?

13. Каким параметром определяется размер (номер) шрифта? Напишите ряд размеров шрифта.

14. Как определить высоту строчных букв для заданного размера шрифта?

15. Чему равно минимальное расстояние между размерной линией и линией контура изображения?

16. Каково начертание размерной стрелки?

17. В каких единицах измерения указывают на чертеже линейные размеры?

Попова Е.Г. «Лицей №6» 2
