Построение окружности в Компас 3D. Окружность по трем точкам и окружность с центром на объекте
Урок 15

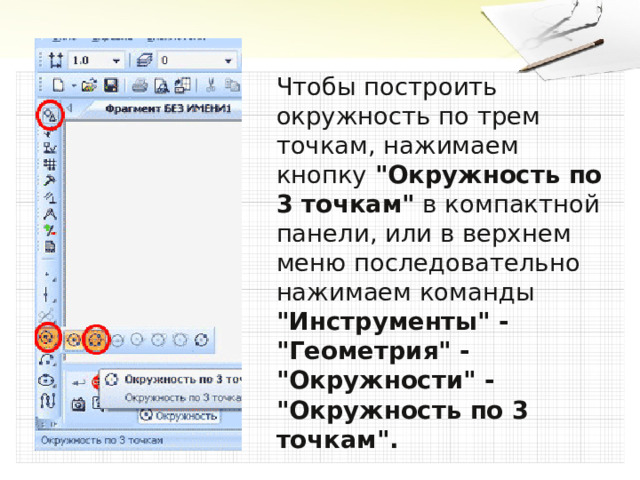

Чтобы построить окружность по трем точкам, нажимаем кнопку "Окружность по 3 точкам" в компактной панели, или в верхнем меню последовательно нажимаем команды "Инструменты" - "Геометрия" - "Окружности" - "Окружность по 3 точкам".

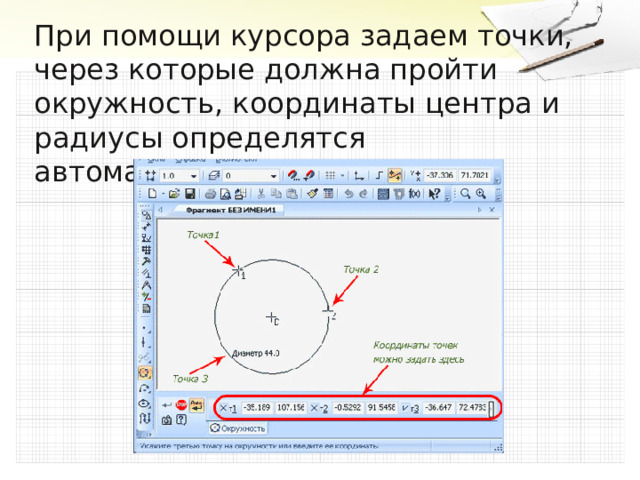

При помощи курсора задаем точки, через которые должна пройти окружность, координаты центра и радиусы определятся автоматически.

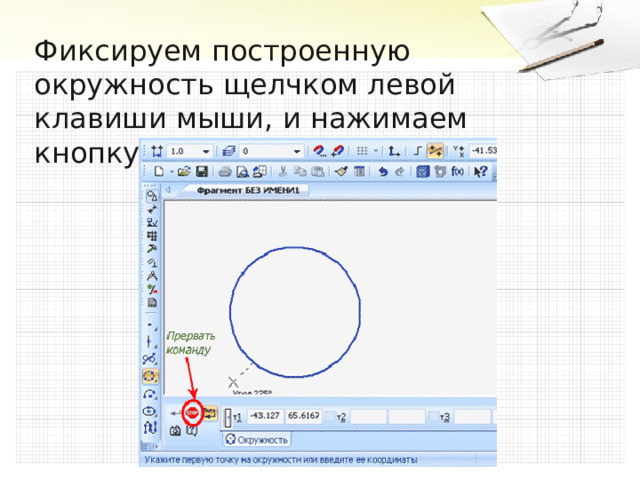

Фиксируем построенную окружность щелчком левой клавиши мыши, и нажимаем кнопку "Прервать команду".

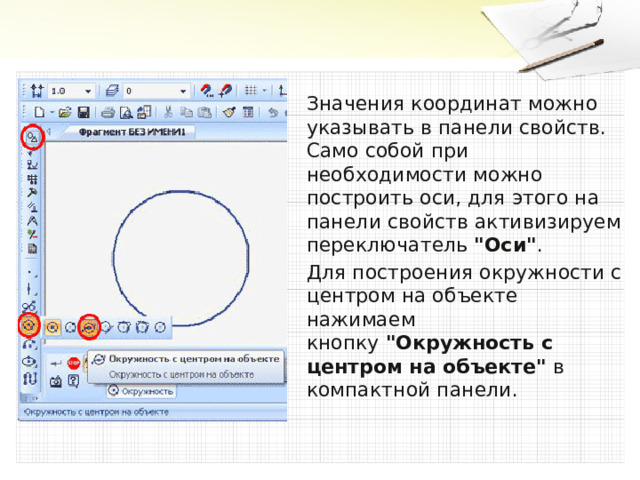

Значения координат можно указывать в панели свойств. Само собой при необходимости можно построить оси, для этого на панели свойств активизируем переключатель "Оси" .
Для построения окружности с центром на объекте нажимаем кнопку "Окружность с центром на объекте" в компактной панели.

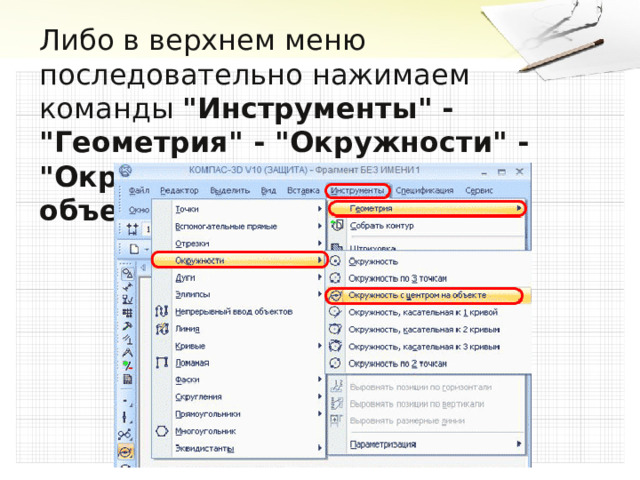

Либо в верхнем меню последовательно нажимаем команды "Инструменты" - "Геометрия" - "Окружности" - "Окружность с центром на объекте".

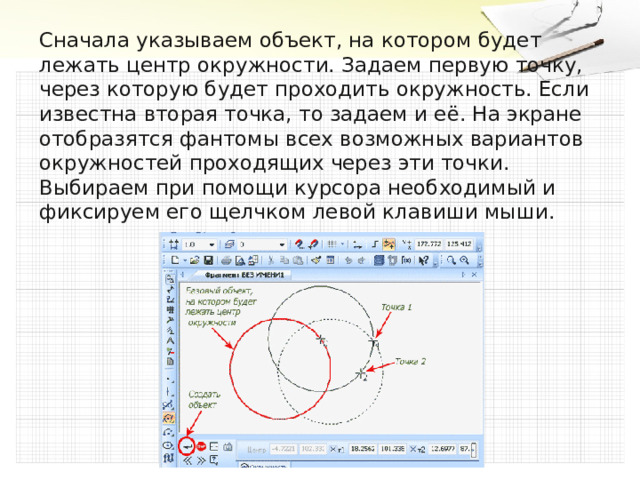

Сначала указываем объект, на котором будет лежать центр окружности. Задаем первую точку, через которую будет проходить окружность. Если известна вторая точка, то задаем и её. На экране отобразятся фантомы всех возможных вариантов окружностей проходящих через эти точки. Выбираем при помощи курсора необходимый и фиксируем его щелчком левой клавиши мыши.

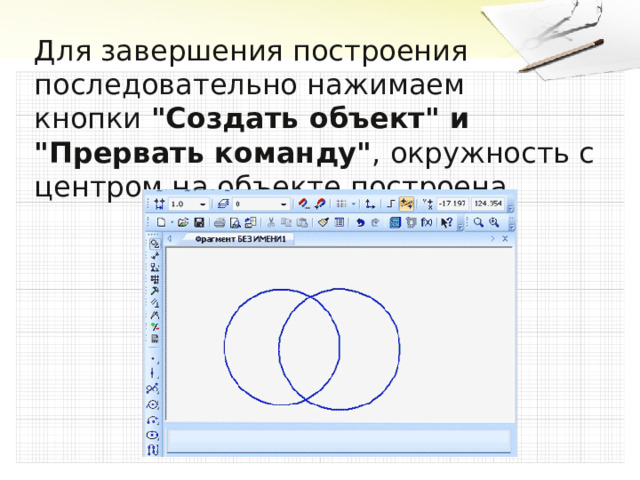

Для завершения построения последовательно нажимаем кнопки "Создать объект" и "Прервать команду" , окружность с центром на объекте построена.
Если Вам известно значение диаметра или радиуса, введите его в соответствующее поле на панели свойств. Предварительно активизируйте переключатель "Диаметр" или "Радиус" (в зависимости от того что будете вводить, по умолчанию активен "Диаметр" ). После ввода значения нажмите клавишу Enter . На экране также отобразятся фантомы всех возможных вариантов. Снова выбираем необходимый или поочередно все необходимые и фиксируем каждый щелчком левой клавиши мыши. После выбора каждого очередного фантома нажимаем кнопку "Создать объект" . Введем к примеру значение 50 мм.

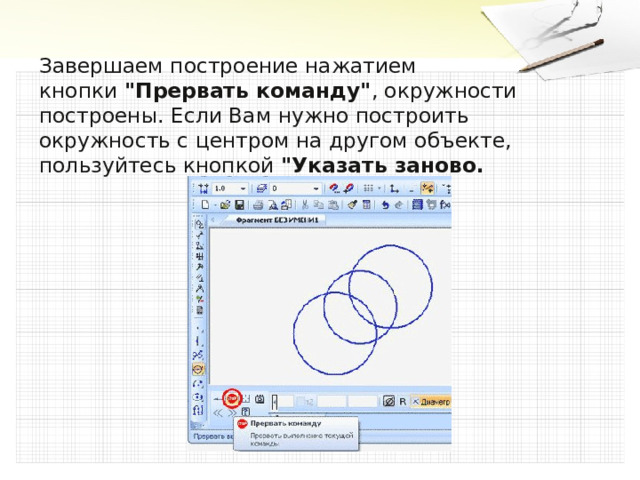

Завершаем построение нажатием кнопки "Прервать команду" , окружности построены. Если Вам нужно построить окружность с центром на другом объекте, пользуйтесь кнопкой "Указать заново.

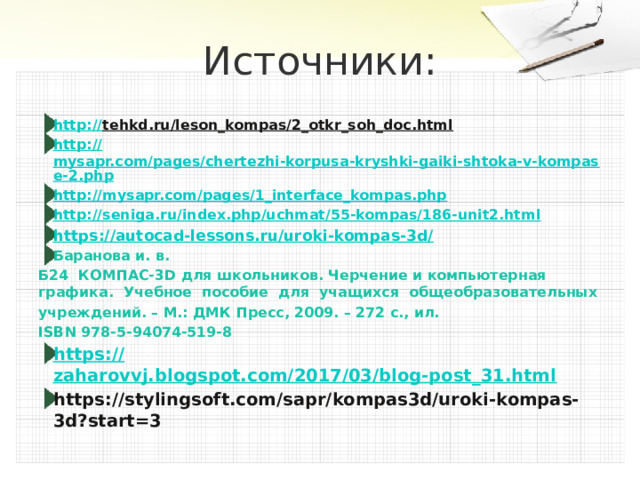

Источники:
