Чертеж вазы в программе Компас 3Д

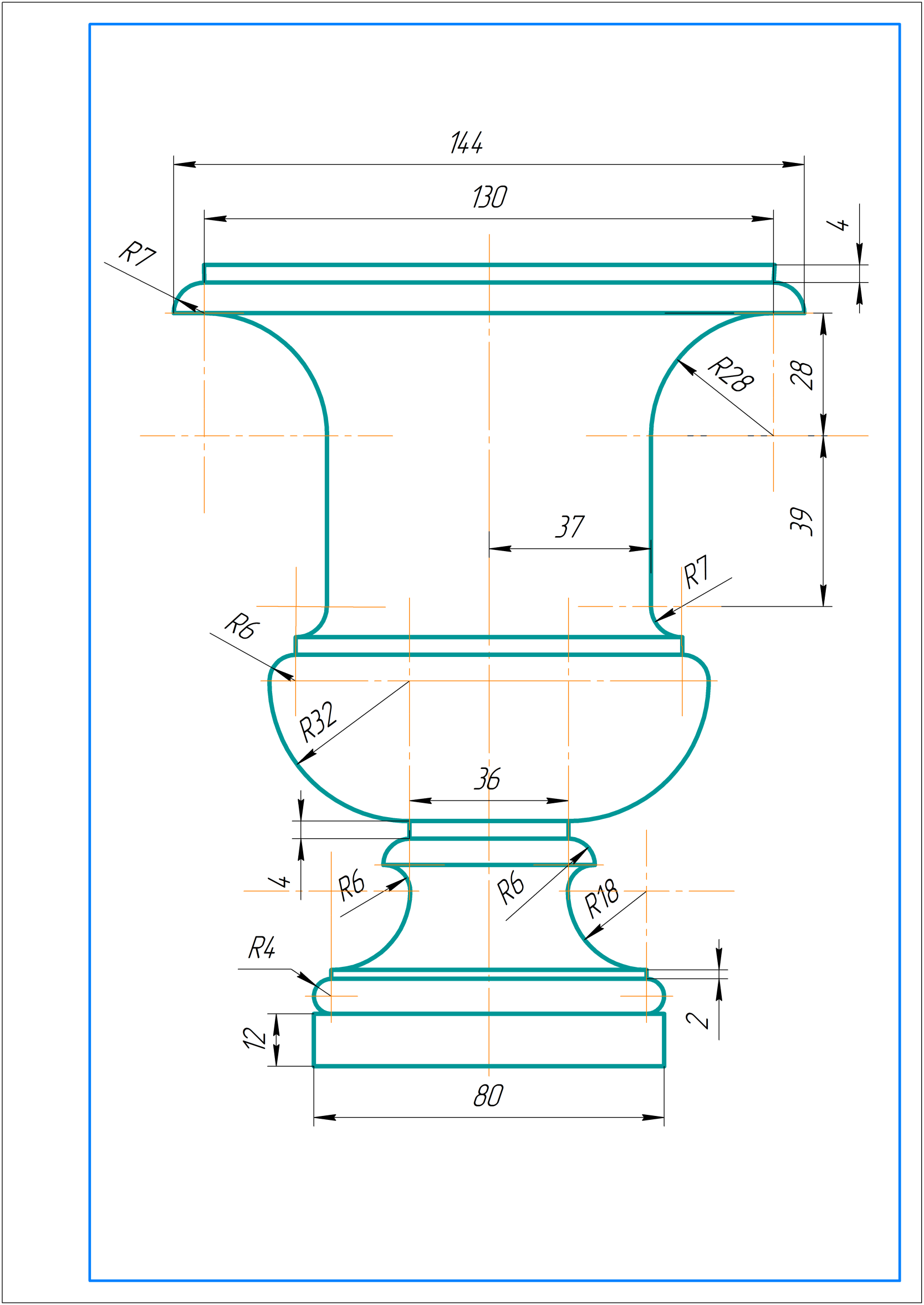

Ваза

1. Создать чертеж ( Файл → создать → Чертеж)

2. Настройки→ Параметры → Параметры первого листа ( щелкните на + чтобы открыть вкладку) →Оформление → Чертеж констр. Первый лист.ГОСТ2.104-2006 → … →выберете без основной надписи (14)→ Ок→ Ок.

3. Отрезок → Выбрать осевая, построить по середине листа.

4. Горизонтальной вспомогательной линией определите низ вазы→ параллельными вспомогательными прямыми отмечайте высоту элементов вазы и их ширину, при этом поочередно стройте каждый элемент.

5. Для выполнения вала, выбираем дугу , и выполняйте скругление по указанным точкам поочередно (1;2;3)

1. 7.

8. Выбираем дугу → задайте радиус R 6→ Enter→ установите окружность и щёлкните в центр →вправо → в верх .С противоположной стороны в центр→ в верх → в лево.

Выбираем дугу → задайте радиус R 32→ Enter→ установите окружность и щёлкните в центр → в лево → вниз. С противоположной стороны в центр→ в право→ в низ.

1. С помощью вспомогательных линий строим следующий размер и используя дугу выполняем сопряжение. Смотри п.7

1. Выбераем дугу , задаем R 7→ Enter → установите окружность центр т.1 , далее по точкам 2 затем 3

12.

13.

14. Достройте оставшийся элемент и проставьте размеры.

15. Сохраните чертеж.

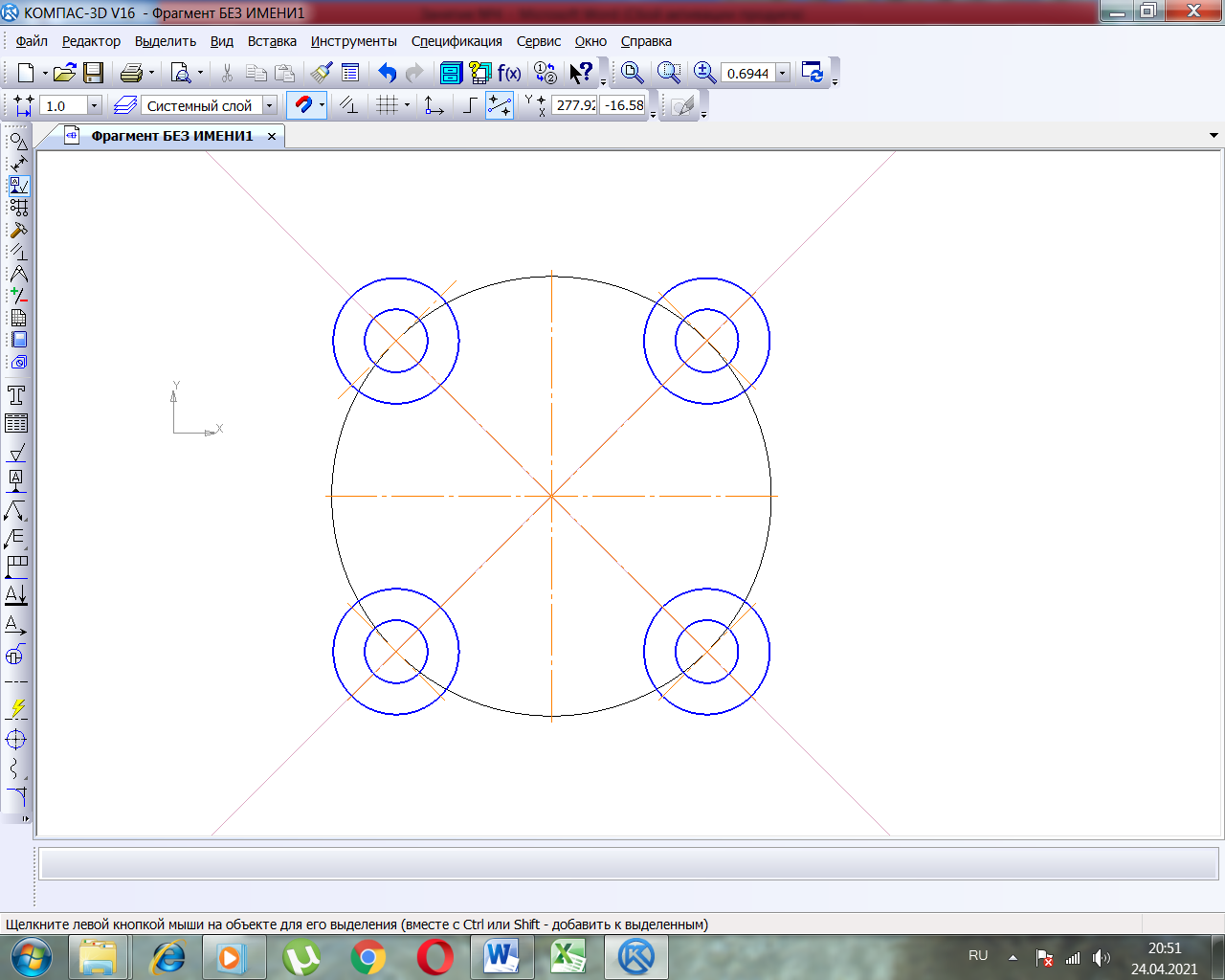

16. Для обозначения центровых линий используйте «Обозначение центра», для этого щелкни те по окружности или дуге и установите положение осевых и ещё раз щелкните в центр.
