"Червячные передачи"

БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ХАНТЫ-МАНСИЙСКОГО АВТОНОМНОГО ОКРУГА-ЮГРЫ

“ НЯГАНСКИЙ ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ ”

Презентация на тему:

«Червячные передачи»

Подготовил: Шарипова С.А

преподаватель технической механики

г. Нягань, 2020

Червячная передача (зубчато-винтовая передача)  - это механическая передача, осуществляющаяся зацеплением червяка и сопряжённого с ним червячного колеса.

Червяк представляет собой винт со специальной резьбой в случае эвольвентного профиля колеса форма профиля резьбы близка к трапецеидальной.

На практике применяются однозаходные, двухзаходные и четырёхзаходные червяки.

Червячное колесо представляет собой зубчатое колесо.

технологических целях червячное колесо, как правило, изготовляют составленным из двух

материалов: венец — из дорогого

антифрикционного материала

(бронзы), а сердечник — из более

дешёвых и прочных сталей или чугунов.

Передача предназначена для существенного

увеличения крутящего момента и, соответственно, уменьшения угловой скорости. Ведущим звеном является червяк.

Недостатки:

Достоинства:

• Сравнительно низкий КПД (целесообразно применять при мощностях не более 100 кВт) Большие потери на трение (тепловыделение) Повышенный износ и склонность к заеданию Повышенные требования к точности сборки, необходимость регулировки Необходимость специальных мер по интенсификации теплоотвода
• Сравнительно низкий КПД (целесообразно применять при мощностях не более 100 кВт)
• Большие потери на трение (тепловыделение)
• Повышенный износ и склонность к заеданию
• Повышенные требования к точности сборки, необходимость регулировки
• Необходимость специальных мер по интенсификации теплоотвода

• Плавность работы
• Бесшумность
• Большое передаточное отношение в одной паре, благодаря чему червячные редукторы с большим передаточным числом значительно более компактныи менее массивны, чем эквивалентные зубчатые

4. Самоторможение

5. Повышенная кинематическая точность

Указанные недостатки обусловлены связанной с геометрией передачи невозможностью получения жидкостного трения.

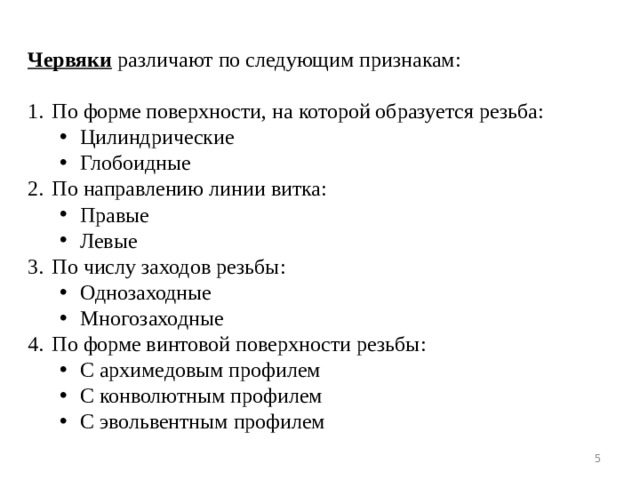

Червяки различают по следующим признакам:

• По форме поверхности, на которой образуется резьба:

• Цилиндрические Глобоидные
• Цилиндрические
• Глобоидные

• По направлению линии витка:

• Правые Левые
• Правые
• Левые

• По числу заходов резьбы:

• Однозаходные Многозаходные
• Однозаходные
• Многозаходные

• По форме винтовой поверхности резьбы:

• С архимедовым профилем С конволютным профилем С эвольвентным профилем
• С архимедовым профилем
• С конволютным профилем
• С эвольвентным профилем

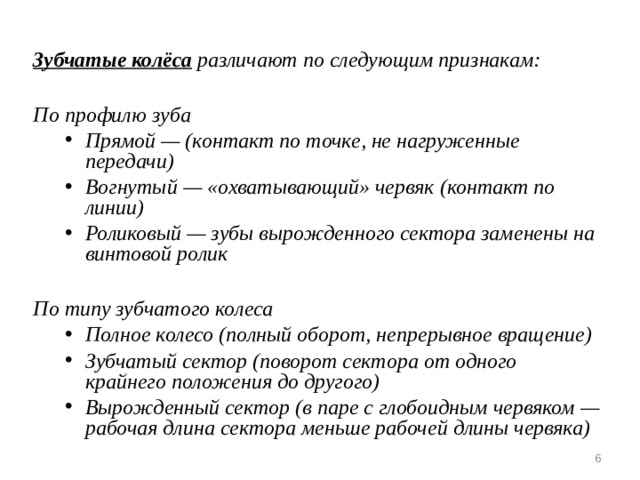

Зубчатые колёса различают по следующим признакам:

По профилю зуба

• Прямой — (контакт по точке, не нагруженные передачи) Вогнутый — «охватывающий» червяк (контакт по линии) Роликовый — зубы вырожденного сектора заменены на винтовой ролик
• Прямой — (контакт по точке, не нагруженные передачи)
• Вогнутый — «охватывающий» червяк (контакт по линии)
• Роликовый — зубы вырожденного сектора заменены на винтовой ролик

По типу зубчатого колеса

• Полное колесо (полный оборот, непрерывное вращение) Зубчатый сектор (поворот сектора от одного крайнего положения до другого) Вырожденный сектор (в паре с глобоидным червяком — рабочая длина сектора меньше рабочей длины червяка)
• Полное колесо (полный оборот, непрерывное вращение)
• Зубчатый сектор (поворот сектора от одного крайнего положения до другого)
• Вырожденный сектор (в паре с глобоидным червяком — рабочая длина сектора меньше рабочей длины червяка)

Червячная передача главным

образом применяется в

червячных редукторах.

Достаточно часто червячные

передачи используются в

системах регулировки и

управления — самоторможение

обеспечивает фиксацию

положения, а большое

передаточное отношение

позволяет достичь высокой

точности регулирования

(управления) или использовать

низкомоментные двигатели.

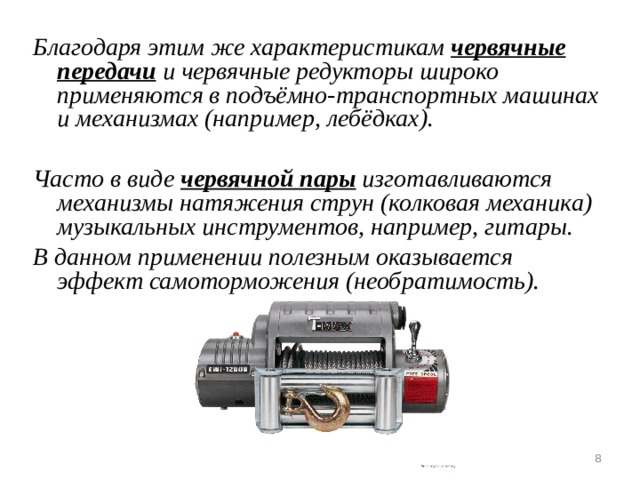

Благодаря этим же характеристикам червячные передачи и червячные редукторы широко применяются в подъёмно-транспортных машинах и механизмах (например, лебёдках).

Часто в виде червячной пары изготавливаются механизмы натяжения струн (колковая механика) музыкальных инструментов, например, гитары.

В данном применении полезным оказывается эффект самоторможения (необратимость).

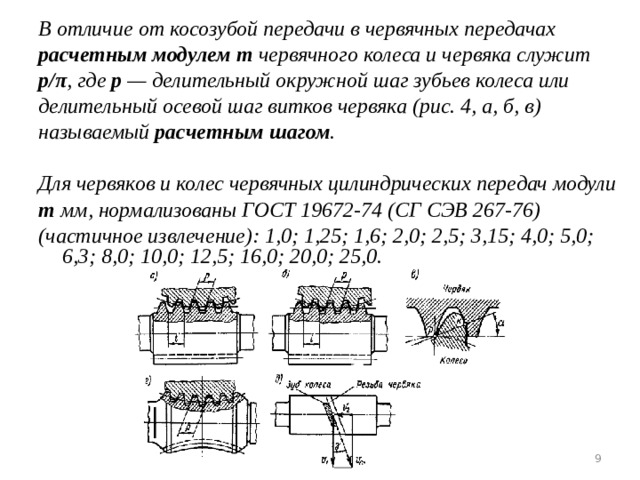

В отличие от косозубой передачи в червячных передачах

расчетным модулем m червячного колеса и червяка служит

р/π , где р — делительный окружной шаг зубьев колеса или

делительный осевой шаг витков червяка (рис. 4, а, б, в)

называемый расчетным шагом .

Для червяков и колес червячных цилиндрических передач модули

m мм, нормализованы ГОСТ 19672-74 (СГ СЭВ 267-76)

(частичное извлечение): 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0.

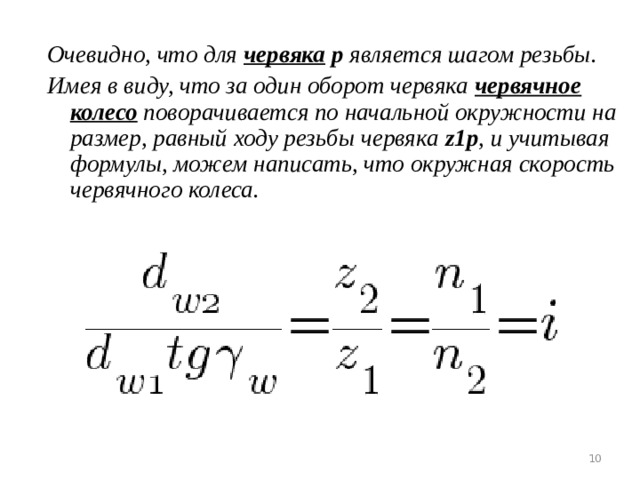

Очевидно, что для червяка р является шагом резьбы.

Имея в виду, что за один оборот червяка червячное колесо поворачивается по начальной окружности на размер, равный ходу резьбы червяка z1p , и учитывая формулы, можем написать, что окружная скорость червячного колеса.

Передаточное отношение червячной передачи в

соответствии с формулами:

где ω1 и ω2 - угловые скорости червяка и колеса;

Т2 и Т1 — крутящие моменты, передаваемые соответственно червячным колесом и червяком;

η — к. п. д. передачи

Передаточное число червячной передачи u определяется по формуле:

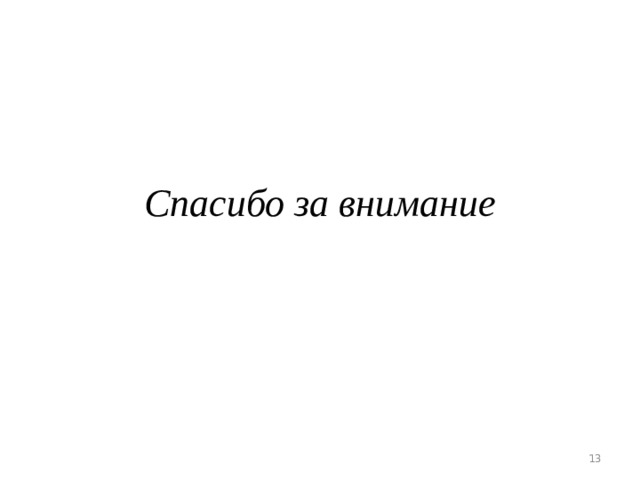

Спасибо за внимание
