Наглядный конспект по основным темам МДК 01.01 «Проектирование зданий и сооружений» - Перегородки (вопрос 16)

Тема 16. Перегородки. Требования к ним. Перегородки из мелкоразмерных элементов, плитные, из стеклоблоков и стеклопрофилита. Крупнопанельные перегородки. Крепление к стенам и перекрытиям. Звукоизоляция.

СОДЕРЖАНИЕ

Содержание…………………………………………………...………………….1

1. Перегородки……………………………………………………………...……2

2. Требования к перегородкам……………………………………………...…...3

2.1. Требования производственно-экономические………………….......3

2.2. Требования пожарной безопасности………………………………..3

2.3. Санитарные требования…...................................................................4

2.4. Акустические требования………………………………………...….5

3. Типы перегородок………………………………………………………...…...6

3.1. Перегородки из мелкоразмерных элементов……………...……..…6

3.2. Крупнопанельные перегородки….....................................................10

4. Установка перегородок………………………………………………………11

5.Звукоизоляция…………………………………………………………………12

Список литературы……………………………………………………………...13

1. ПЕРЕГОРОДКИ

Перегородки – это некапитальные, быстровозводимые стены. Главное их преимущество – быстрая установка.

Материал для перегородок: дерево, кирпич, шлакобетон, гипс, стекло, железобетон. Древесина применяется только если она хорошо высушенная.

Мобильные перегородки – модульные конструкции. Высота – от 120 до 210 см. Монтируются они к стенам, столам или не имеют крепления совсем. Стационарные перегородки – это дополнительные стены, разбивающие площадь офиса на зоны или отдельные кабинеты. Они имеют обязательное крепление капитальной стене, к полу или потолку.

Перегородки между комнатами имеют толщину не менее 5−10 см, перегородки из дерева оштукатуривают.

Каркас – это основа перегородки. Он выполняется из металлических профилей. Используются, как правило, оцинкованная сталь или алюминий.

2. ТРЕБОВАНИЯ К ПЕРЕГОРОДКАМ

Как по количеству затрачиваемых строительных требования материалов, так и по объёму работ перегородки составляют один из существенных элементов здания. Поэтому при выборе типа перегородок необходимо уделять должное внимание экономическим соображениям. Всякие осложнения в работе, увеличение толщины и размеров перегородок должны быть всегда обоснованы и оправданы необходимостью. Предпочтительны наиболее лёгкие и простые по конструкции перегородки, соответствующие, однако, назначению и внутренней отделке здания.

Одна из основных задач проектирования заключается в возможном уменьшении собственного веса всех элементов здания. Особенно желательно облегчение перегородок, вес которых нагружает и утяжеляет междуэтажные перекрытия. Вместе с тем перегородки должны иметь, возможно, меньшую толщину, чтобы они не отнимали полезной площади помещений. Уменьшение веса и толщины перегородок ограничивается, однако, требованиям звукоизоляции.

В производственном отношении конструкции перегородок должны удовлетворять требованиям индустриального изготовления их на заводе или на строительном дворе и допускать простую и удобную сборку с наименьшей затратой рабочей силы.

При устройстве перегородок следует далее стремиться к внесению в строящееся здание возможно меньшего количества влаги. С этой целью целесообразно заменять обычную штукатурку сухой штукатуркой из древесно-волонистых и гипсовых плит.

Требования экономики диктуют необходимость максимальной стандартизации и индустриализации строительства и полного отказа от дорогих и трудоёмких кустарных методов производства работ. Поэтому всегда предпочтительно применение сборно-щитовых перегородок из заранее заготовленных щитов и плит. Сборный метод гарантирует быстрое и точное возведение конструкции без потери материалов в виде стружек и обрезков, без разбрызгивания и утраты штукатурного раствора, неизбежных в кустарном строительстве.

2.2 Требования пожарной безопасности

Согласно противопожарным нормам перегородки, как и другие элементы зданий, разбиты по степени огнестойкости на 4 категории:

1 – огнестойкие;

2 – полуогнестойкие;

3 – полусгораемые;

4 – сгораемые.

Степень огнестойкости перегородок зависит от применяемых материалов и конструкции перегородки.

Огнестойкими называются перегородки из огнестойких материалов (т. е. таких, которые не горят и не подвергаются значительным деформациям при совместном действии огня и воды при тушении пожара). К ним относятся перегородки из кирпича, железобетона толщиной не менее 8 см и из бетона толщиной 10 см.

Полуогнестойкими называются перегородки, которые не горят, но могут сильно деформироваться при пожаре (например, металлические с остеклением, железобетонные толщиной менее 5 см и бетонные толщиной менее 6 см).

Полусгораемыми называются перегородки из сгораемых материалов, которые в результате соответствующей обработки или покрытия защитным слоем не горят открытым пламенем и потому медленно разрушаются огнём. В таких перегородках определённую опасность представляют внутренние полости, так как они, во-первых, способствуют распространению попавшего в них огня и дыма и, во-вторых, при нагревании извне сгораемый материал перегородки может самовозгораться со стороны внутренней полости. Поэтому при конструировании перегородок следует избегать внутренних полостей или засыпать их несгораемыми материалами. Полусгораемыми считаются, например, деревянные оштукатуренные с двух сторон перегородки.

Сгораемыми называют деревянные незащищённые перегородки.

2.3 Санитарные требования

Санитарные требования, предъявляемые к перегородкам, сводятся к тому, чтобы они были, возможно, менее проницаемы для газов, паров и воды и чтобы поверхность их легко без повреждения поддавалась дезинфекции. Кроме того, перегородки не должны иметь трещин, щелей и пустот, способствующих размножению паразитов и грызунов. В соответствии с этими требованиями:

1. тело перегородок должно быть плотным, поэтому лучшими материалами для них являются неорганические (железобетон, гипс, кирпич), худшими — органические (соломит, камышит, фибролит и т.п.);

2. поверхность перегородок должна быть ровной и плотной, без трещин и пор; наиболее рациональны перегородки из алебастровых и шлакобетонных плит; несколько уступают им деревянные оштукатуренные перегородки.

При применении сухой штукатурки следует учитывать, что воздушная полость между сухой штукатуркой и телом перегородки нежелательна. Поэтому следует изыскивать такие способы прикрепления сухой штукатурки, при которых этой полости не получается. Лучшими способами отделки перегородок являются: окраска казеиновыми красками, масляными и нитрокрасками, оклейка обоями и, наконец, облицовка разного рода плитками.

2.4 Акустические требования

Перегородка должна препятствовать распространению звука настолько, чтобы звуки, возникающие в одном помещении, не были различимы и не беспокоили в соседнем помещении, отделенном этой перегородкой.

Степень уменьшения интенсивности звука при прохождении его сквозь перегородку называется степенью звукоизоляции перегородки. Очевидно, требуемая степень звукоизоляции зависит от характера разделяемых помещений. Обычно деревянные оштукатуренные перегородки имеют степень звукоизоляции, достаточную для жилых домов.

Если требуется более высокая степень звукоизоляции, принимают меры по улучшению звукоизоляции обычных перегородок или применяют специальные типы перегородок с повышенной звукоизоляцией.

3. ТИПЫ ПЕРЕГОРОДОК

3.1 Перегородки из мелкоразмерных элементов

Для устройства перегородок из мелкоразмерных элементов применяют кирпичи, камни, доски, деревянные щиты и плиты и другие материалы.

Кирпичные перегородки могут иметь толщину 1/2 или 1/4 кирпича. Перегородки толщиной в1/2 кирпича должны иметь высоту не более 3-х м, а длину – 5 м.

Если же высота и длина помещения превышают указанные размеры, то перегородку армируют пачечной сталью сечением 1,5 х 25 мм, укладываемой в горизонтальные швы через каждые шесть рядов кладки. Концы арматуры связывают с основными конструкциями здания.(Рис.1, а)

Перегородки толщиной 1/4 кирпича для повышения устойчивости армируют горизонтально и вертикально устанавливаемой  арматурой,   которая   образует сетку с ячейками 525 х 525 мм. Для уменьшения массы перегородок их рекомендуется устраивать из дырчатого кирпича.

Перегородки из шлакобетонных камней (Рис. 1, б) выполняют толщиной 90 и 190 мм, а из керамических – 120 мм.

Рис.1 Каменные перегородки:

1 – арматура, 2 – гвозди, 3 – отгиб

При значительной высоте и длине их армируют.
В ряде общественных зданий находят применение перегородки из стеклоблоков и стеклопрофилита. Они влагоустойчивы, имеют хороший вид и, главное, большую светопропускную способность, что позволяет освещать, помещения так называемым вторим светом.

Перегородки из стеклоблоков (рис. 2) выкладывают на цементном растворе с прокладкой в пазах между блоками стальных вертикальных   и   горизонтальных арматурных стержней.

Перегородки из стеклопрофилита собирают из элементов различного профиля, имеющих высоту, равную высоте помещения. Эти элементы устанавливают между верхней и нижней обвязками и швы между профилями заделывают специальной мастикой.

Рис.2 Перегородки из стеклоблоков:

а — общий вид перегородки, 6 — стеклоблок, 1 — арматура в швах между' стеклоблоками, 2 — эластичная прокладка, 3 — деревянная пробка, 4 — кирпичная кладка, 5 — наличник, 6 — анкер из перфорированной полосовой стали, 7 — цементный раствор, 8 —деревянная коробка.

Дощатые перегородки (Рис. 3) выполняют из досок толщиной 50 мм, устанавливаемых на нижнюю обвязку, а верхние концы закрепляют треугольными брусками, прикрепляемыми к потолку. Затем перегородки оштукатуривают с обеих сторон по драни известково-гипсовым раствором толщиной 20 мм или обшивают гипсокартонными листами. Устройство таких перегородок весьма трудоемко.

Рис.3 Дощатая перегородка:

1 — доски толщиной 50 мм, 2 — шпонка, 3 — дрань, 4 - прогон над проемом, 5 - штукатурка

Большую степень индустриальности имеют щитовые перегородки (Рис. 4). Щиты изготовляют двух- или трехслойными на всю высоту помещения с четвертями, для обеспечения их стыковки между собой. Если они предназначены под штукатурку мокрым способом, то их обивают дранью.

Рис.4 Перегородки из деревянных щитов:

а — конструкция двухслойного щита, б — то же, трехслойного, в - деталь описания перегородки на деревянное перекрытие, 1 —дрань, 2-деренянкый щит, 5 — конопатка и деревянный треугольный брусок, 4 - опорный лежень, 5 —балка.

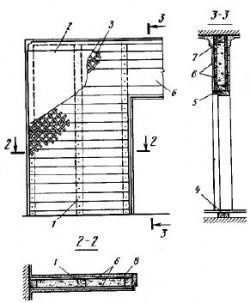

Каркасные перегородки (Рис. 5) состоят из деревянного каркаса и заполнения. Каркас представляет собой ряд стоек, устанавливаемых через 0,5...1 м, которые обшивают с двух сторон досками толщиной 20...25 мм. Промежуток между досками заполняют рыхлым заполнителем (шлаком, керамзитом и др.) и затем штукатурят или обивают гипсокартонным листом.

Рис.5 Каркасные перегородки:

1 — стойка каркаса, 2 — штукатурка, 3 — дрань, 4 — нижняя обвязка, .5 - прогон над проемом, 6– обшивка из досок,7 – верхняя обвязка, 8 – рыхлая засыпка.

Столярные перегородки (Рис. 6) применяют в ряде общественных зданий для ограждения вспомогательных помещений. Их устраивают из глухих или остекленных сборных деревянных щитов, которые устанавливают на обвязку, укрепляемую к полу. По верху щиты скрепляются карнизными досками. Такие перегородки окрашивают масляной краской или оклеивают различными материалами (шпоном, пленкой).

Рис.6 Столярные перегородки:

1 — штапик, 2 — верхняя обвязка перегородки, 3 — наличник. 4 — обвязка щита, 5 — стекло, 6 — филенка, 7 —нижняя обвязка, 8 – плинтус, 9 – ерш, 10 – стойка.

Перегородки из гипсовых и гипсобетонных плит размером 800х400х80 мм (Рис. 7) устанавливают на гипсовом растворе. Для лучшего соединения и предохранения от трещин в швах плиты изготовляют с желобками, расположенными в нижней и боковых ее гранях. Образующиеся между плитами каналы при установке заливают гипсовым раствором.

Рис.7 Перегородки из гипсовых и гипсобетонных плит:

а - обший вид перегородки, 6 — гипсовая плита, 1 — проконопатка с гипсовым раствором, 2 – затирка, 3 – слой толя, 4 – гвозди.

Однослойные перегородки при высоте до 4,5 м возводят без каркаса, но в местах дверных проемов их усиливают сквозными деревянными стойками (Рис. 7). Для того чтобы перегородки из гипсовых плит не трескались, их нужно устанавливать на прочных основаниях, не подверженных прогибу и осадке.

3.2 Крупнопанельные перегородки.

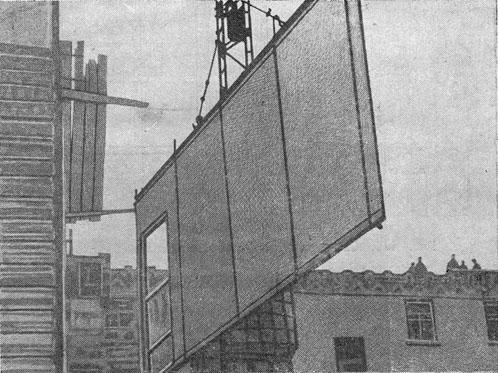

Крупнопанельные перегородки размером на комнату являются наиболее индустриальным типом перегородок. В практике строительства наибольшее распространение получили гипсобетонные перегородочные панели, изготовляемые на заводах методом вибропроката. Качество таких панелей весьма высокое, и они имеют постоянные физико-механические свойства.

Толщина панелей 80…100 мм. В качестве заполнителя гипсобетона применяют шлаки, древесные опилки и другие материалы. Панели армируют деревянными рейками. Арматурные каркасы изготовляют из отходов лесопиления сечением 10 × 20 мм, которые укладывают сеткой с ячейками 400 × 400 мм. Внизу и по бокам рейки каркаса закрепляют двумя обвязочными брусками 40 × 40 мм, а вверху — двумя брусками треугольного сечения. Нижняя обвязка после монтажа перегородки остается скрытой в конструкции пола, а верхняя благодаря треугольному профилю — в бетоне панели. Дверные проемы в панели окаймляют по периметру парными брусками сечением 40 × 40 мм, к которым в последующем прибивают дверную коробку.

В зависимости от назначения и требуемой звукоизолирующей способности их изготовляют одинарными, состоящими из двух панелей толщиной 80…100 мм с воздушным промежутком между ними 50 мм, одинарными или двойными общей толщиной от 140 до 160 мм (для общественных зданий).

Применяют также перегородки-шкафы и раздвижные перегородки. Установка раздвижных перегородок позволяет трансформировать планировку помещений, когда требуется перегородить одну комнату или, наоборот, объединить две. Раздвижные перегородки бывают гармончатые и створчатые.

4. УСТАНОВКА ПЕРЕГОРОДОК

Перегородками называются ограждения расположенные между помещениями, которые не несут нагрузку перекрытий. Обычно перегородки бывают огне-безопасными, звукоизоляционными и имеют небольшую массу. Сегодня широкой популярностью пользуются перегородки устроенные из плит гипсокартона, так же межкомнатные перегородки можно устраивать из кирпича и дерева.

При установке перегородок,  нужно между потолком и верхом перегородки, оставлять интервал, имеющий ширину 1-1.5 см. Этот интервал свободного пространства, нужен для того, чтобы на перегородку не давила нагрузка массы перекрытия дома. Это свободное пространство, потом канаптится и заполняется монтажной пеной.

В домах, которые строятся из бетона, природного камня или кирпича, сразу же при кладке стен дома можно устраивать и перегородки. В домах, построенных из дерева, строительством перегородок можно заниматься не раньше чем через год, после постройки дома, этот срок нужен для усадки дома. Обычно из того строительного материала, из которого строились стены дома, устраиваются и перегородки, но меньшей толщины, обычно 10-20 см. В домах с перекрытиями из балок, под кирпичными перегородками нужно устраивать фундамент, при железобетонном перекрытии, перегородку можно возводить прямо на перекрытии. При строительстве легкой каркасной перегородки, такую перегородку можно устанавливать с опорой на балки или лаги, только не на пол. В том случае, когда перегородка устанавливается параллельно лагам (балкам) перекрытий, то тогда ее надо опереть на ригели. (Рис. 8)

Рис.8. А — перегородка с опиранием на ригель: 1 — перегородка, 2 — чистый пол, 3 — балка деревянная , 4 — ригель, 5 — обвязка; Б — перегородка крепится к стене ершами: 1 — кладка стеновая, 2 — ерш металлический, 3 — перегородка, 4 — отверстие для установки ерша, 5 – брус деревянный.

Когда выполняется состыковка перегородок одна с другой и с несущими стенами дома, швы должны плотно заделываться. Эти промежутки заделываются при помощи пакли, пропитанной в известково-цементном растворе или монтажной пены. Когда выполняется закрепление перегородок к стенам, возведенным из кирпича или бетона, применяются металлические ерши, забиваемые в деревянные вкладыши, вмонтированные в стену при их кладке. При креплении перегородок к каменным стенам используют стальные ерши, которые закрепляются в заложенные при кладке в стену, деревянные вкладыши (Рис. 8, Б). А с использованием металлических пластин, перегородки закрепляются к потолку. Для крепления перегородок к потолку, на каждый погонный метр, используется по одной металлической пластине. Пластины помещаются в специальные пазы, глубиной 1 см, в потолке над перегородкой и при помощи дюбелей закрепляются в перегородке.

5. ЗВУКОИЗОЛЯЦИЯ

Перегородки разделяют внутренний объем дома на помещения, различные по своему функциональному назначению: кабинет, библиотеку, спальни, гостиную, столовую, биллиардную, кухню, туалеты и т.п. К числу важнейших эксплуатационных параметров перегородок относится обеспечение необходимого уровня звукоизоляции, препятствующего передаче воздушного шума из одного помещения в другое.

Индекс звукоизоляции воздушного шума у перегородок должен быть равным или больше нормативного значения.

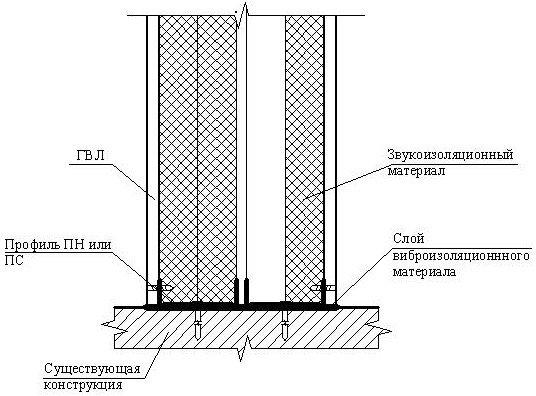

В качестве звукоизоляционных материалов рекомендуется использовать маты или плиты, изготавливаемые из базальтового или стекловолокна и обладающие не только высокой теплозащитной и звукопоглощающей способностью, но и значительной пожаростойкостью.
