Датчики детонации и их проблемы.

Собранная информация о датчиках детонации и их проблемах.

Что такое датчик детонации и как он влияет на работу мотора.
Датчик детонации для себя легче представить, как микрофон. При колебательных движениях вырабатываться напряжение на выводах датчика.

Сигнал приходящий от датчика детонации(при ее проявлении) заставляет ЭБУ сильно заподзднять зажигание и увеличивает подачу топлива, от сюда тупость в динамики и повышенный расход топлива. Но зато сохраненный ресурс ДВС.

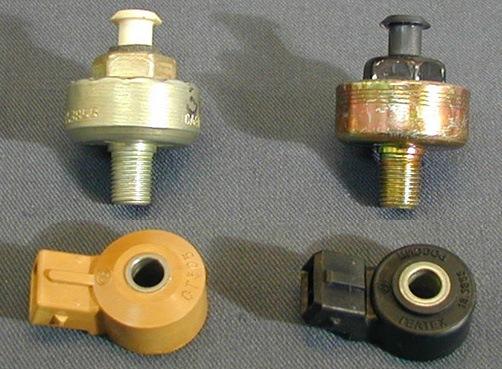

Виды датчиков детонации
Все существующие датчики детонации делятся на два типа — резонансные(одноконтактные в виде бочонка) и широкополосные(в виде кольца-шайбы с фишкой на 2 контакта).

На 4runner стоит "старого" типа, резонансный(в виде бочонка).

Каждый тип датчиков имеет совершенно разный принцип работы и они не могут быть взаимозаменяемыми (между видами):
— Датчик широкополосного типа фиксирует и передает весь спектр шумов электронному блоку управления, который, в свою очередь, обрабатывает полученный сигнал и самостоятельно выявляет соответствующий детонации шум.
— Датчик же резонансного типа(как на Ранере) настроен на частоту микровзрывов, соответственно посылает сигнал контролеру только в случае его обнаружения.

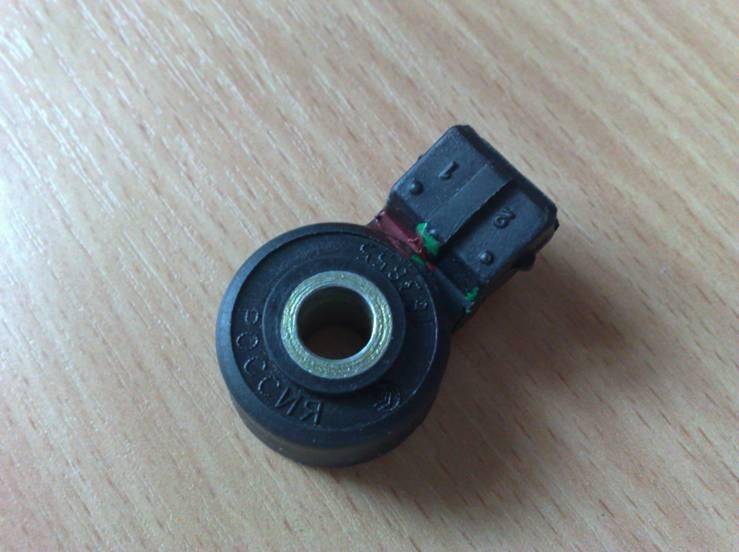

Широкополосный датчик

Как работает датчик детонации
При возникновении детонации, на слух — металлические удары, на выводах датчика образуется сигнал, который в последствии обрабатывается в ЭБУ и на основе своих внутренних программ фильтруется.

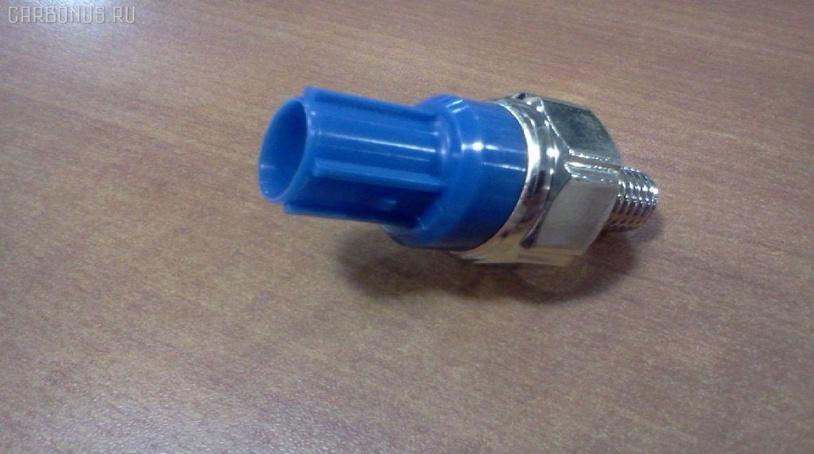

Резонансный датчик

Резонансные датчики настроены на определенную частоту звука детонации мотора, и у каждого мотора он разный и зависит от диаметра поршня. Частота эта рассчитывается по формуле:

f(кГц)=900/(Pi * r), где r — радиус поршня.
Т.е. допустим для диаметр поршня 84мм:
f=900/(3.14*42) = 6.8кГц.
При переходе допустим на ремонтный размер 85мм получаем:
f=900/(3.14*42,5) = 6.7кГц.

Датчик детонации должен иметь определенное сопротивление, по которому блок управления ДВС делает вывод о состоянии цепи этого датчика. Либо цепь разорвана, либо замкнута на коротко. Из того что удалось найти в иннете — сопротивление датчика детонации ВАЗ — "бесконечность", Subaru, Nissan, Mazda, Fiat — 560Ком, Hyundai и Тойота("старые")-1МОм…5МОм(?!).

Для экспериментов можно припасти несколько 560КОм-ных резисторов.

Как проверить датчик детонации
Проверить снятый датчик можно следующим образом:

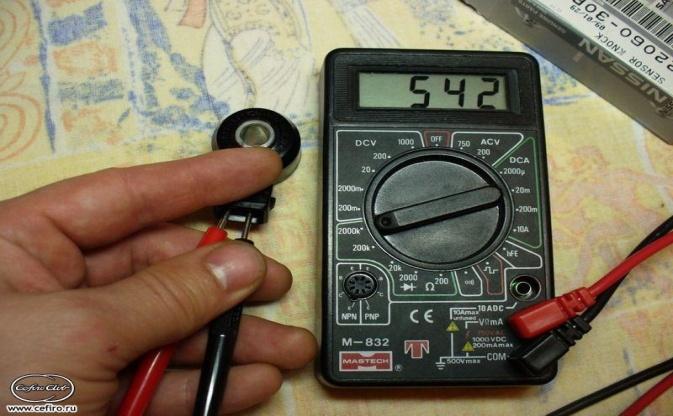

1-проверить на сопротивление.
Мультиметр, включенный в режим омметра должен показывать определенное для вашего авто сопротивление.
Таким же образом, но отключив разъем эбу, можно прозвонить и всю проводку датчика, не снимая последнего.

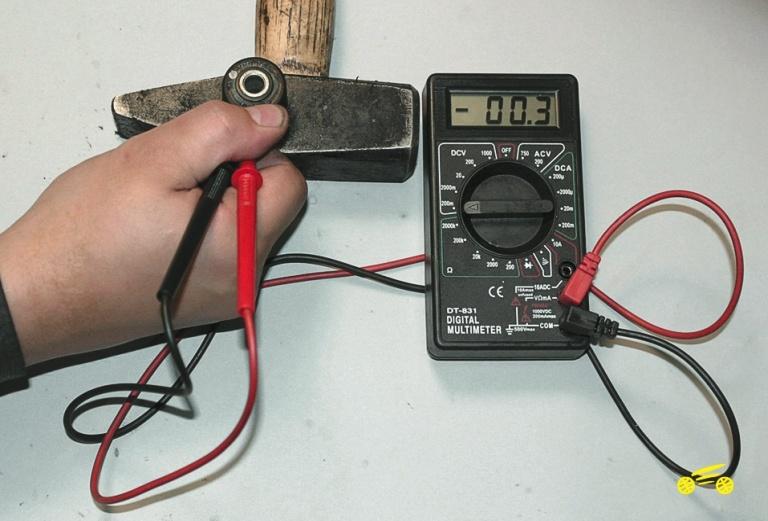

2-проверить на вольтаж.
Мультиметр, включенный в режим вольтметра с пределом измерений до 200 мВ. при простукивании датчика вольтаж должен изменяться.

Относительно Тойоты не уверен, НО..
ЭБУ выдает на ДД опорное напряжение 5 В. Резистор, расположенный внутри датчика детонации, понижает напряжение до 2,5 В(резистивный делитель напряжения). Сопротивление резистора от 330 до 450 Ом. Во время нормальной (без детонации) работы двигателя напряжение на выходе датчика остается постоянным на уровне 2,5 В. При появлении детонации ДД генерирует сигнал переменного тока, который поступает в контроллер по той же цепи, по которой подается опорный сигнал 5 В. Это возможно потому, что опорный сигнал 5 В является напряжением постоянного тока, а обратный сигнал детонации — напряжением переменного тока. Амплитуда и частота сигнала переменного тока ДД зависят от уровня детонации.
Если обрыв цепи — должно быть +5В, если короткое замыкание 0В.(Кое где это носит название — резистор регистрации обрыва/короткого замыкания двигателя Toyota)

Касаемо 4Runner…

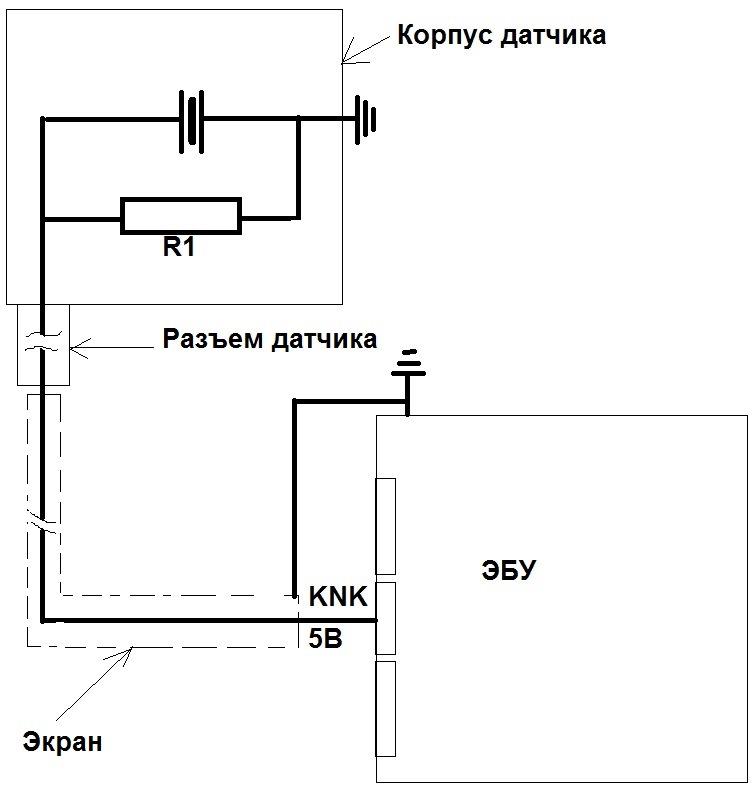

По принципиальной схеме видно что ДД, представлен в виде резистора.

Если в самом датчике резистор R1 выйдет из строя — то это воспримется ЭБУ, как обрыв цепи или КЗ.

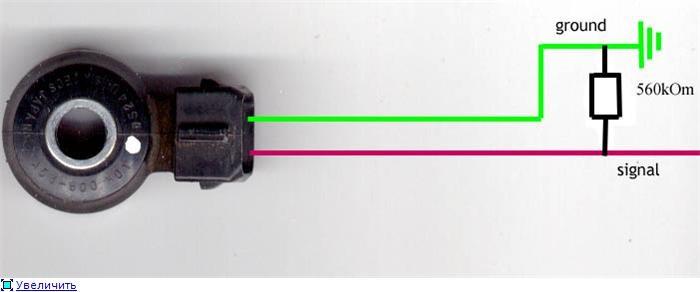

Восстановить обрыв цепи можно(с условием работы пьезоэлемента) подпайкой возле эбу резистора того же номинала, что и у исправного датчика. Одной ногой припаять к сигнальной жиле, другой к "массе".

Как установить датчик от другого авто
Таким же образом, многие устанавливают на свои иномарки датчики от ВАЗ, подпайкой нужного сопротивления.(Если изначально в авто предусмотрен широкополосный ДД, те двухконтактный, в виде шайбы-кольца

Далее у многих часто возникает ошибка детонации связанная с различными факторами, при которых детонация, как таковая не проявляется, но чек выскакивает. Повышенная шумность работы ДВС, наводки на сигнальный кабель ДД и т.д. В таком случаи можно установить фильтр, те конденсатор емкостью от 2500 до 4700пФ. Одной ногой конденсатор нужно припаять к сигнальной жиле, другой к "массе". При возникновении посторонних шумов, конденсатор будет сглаживать эти шумы.

PS Вообщем, друзья, я постарался собрать все во едино, т.к однозначного ответа и в одном месте найти мне лично не удалось. Надеюсь такая информация станет для кого то полезной и он сэкономит время для поиска и устранения неисправности по датчику детонации.
