Дефекты сварных швов при сварке конструкций на внутриучебных и Краевых конкурсах профмастерства «Молодые профессионалы» WorldSkils,

ДЕФЕКТЫ СВАРНЫХ ШВОВ

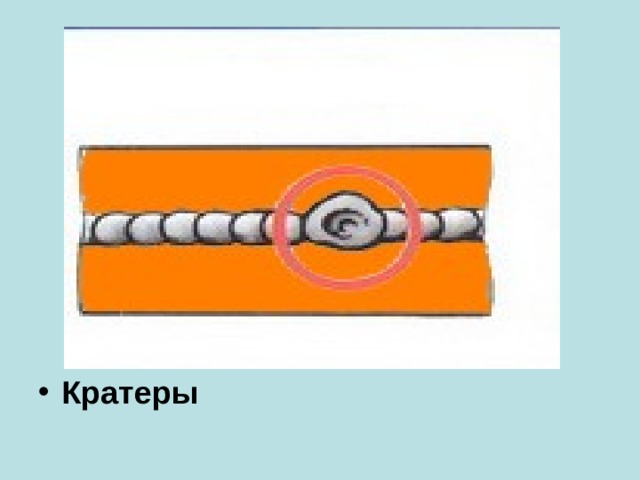

• Кратеры

Причины

• Обрыв дуги
• Неправильное выполнение конечного участка шва

• Подрезы

Причины

• Большой сварочный ток
• Длинная дуга
• При сварке угловых швов – смещение электрода в сторону вертикальной стенки

• Поры

Причины

• Быстрое охлаждение шва
• Загрязнение кромок маслом, ржавчиной и т.д.
• Непросушенные электроды
• Высокая скорость сварки

• Непровар

Причины

• Малый угол скоса вертикальных кромок
• Малый зазор между вертикальными кромками
• Загрязнение кромок
• Недостаточный сварочный ток
• Высокая скорость сварки

• Включение шлака

Причины

• Загрязнение кромок
• Малый сварочный ток
• Высокая скорость сварки

• Прожог

Причины

• Большой ток при малой скорости сварки
• Большой зазор между кромками
• Под свариваемый шов плохо поджата флюсовая подушка или медная подкладка

• Несплавление

Причины

• Плохая зачистка кромок
• Большая длина дуги
• Недостаточный сварочный ток
• Высокая скорость сварки

• Неравномерная форма шва

Причины

• Неустойчивый режим сварки
• Неточное направление электрода

• Наплыв

Причины

• Большой сварочный ток
• Неправильный наклон электрода
• Излишняя длинна дуги

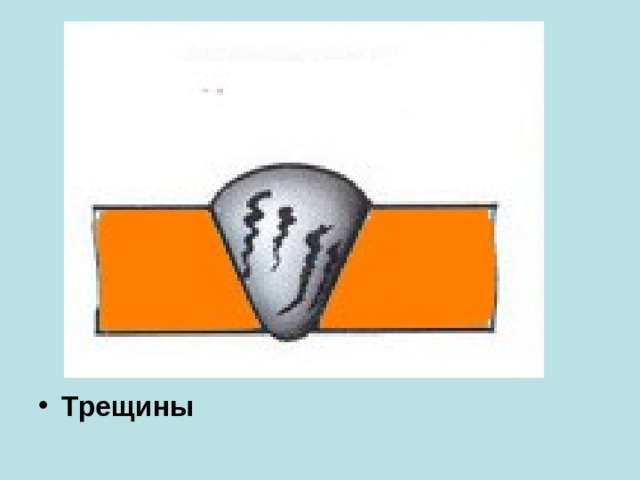

• Трещины

Причины

• Быстрое охлаждение конструкции
• Повышенное содержание примесей
