Деформационные манометры
Основные сведения
Принцип действия основан на уравновешивании измеряемого давления силами упругой деформации чувствительных элементов
Классификация
Трубчатая пружина представляет собой упругую криволинейную металлическую полую трубку, один из концов которой может перемещаться, и запаян, а другой – жестко закреплен. Перемещение свободного конца трубки до определенного предела пропорционально давлению.
Сильфон (гармониковая пружина) представляет собой тонкостенный цилиндрический стакан с поперечными гофрами.
М
ембрана (плоская пружина) представляет собой круглую плоскую или гофрированную пластину, закрепленную по окружности и способную получить прогиб под действием давления.

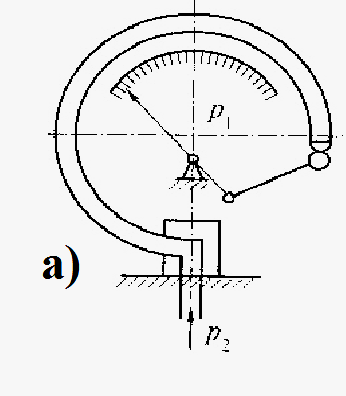

а-одновитковая трубчатая пружина,

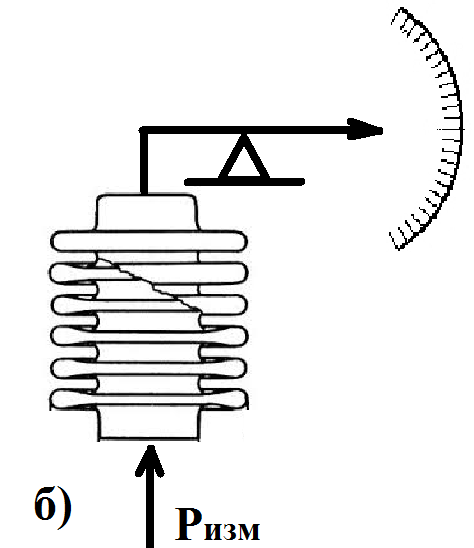

б- сильфон,

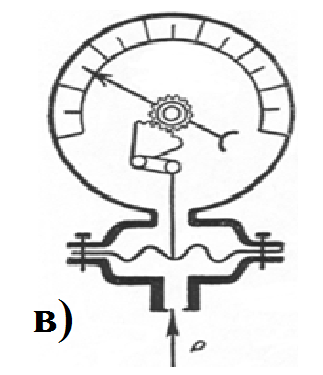

в-жесткая мембрана.
