Действие магнитного поля на движущуюся заряженную частицу

Карта урока

для организации занятий

с использованием дистанционных технологий обучения

Учитель: Горлова Светлана Геннадиевна

Предмет: физика

Класс: 11 класс, «Физика 11» автор Г.Я. Мякишев.

Дата проведения урока: 11 сентября 2023 года

Класс– 11А углубление

Указание на способ предоставления информации обучающимся:

Самостоятельно с пояснением учителя и выполнения домашнего задания: формат: видео урок, презентация;

способ предоставления официальный сайт МБОУ «СОШ с УИОП» г.Грайворона,ИСОУ «Виртуальная школа».

Тема урока: Действие магнитного поля на движущуюся заряженную частицу

Цель урока: выделить и изучить новое физическое явление — действие магнитного поля на движущуюся заряженную частицу, сформировать умения решать задачи на использование формулы силы Лоренца; сформировать представление о силе, которая действует на движущуюся заряженную частицу со стороны магнитного поля; научить вычислять радиус окружности, по которой движется заряженная частица в магнитном поле; выяснить, где применяется сила Лоренца

Задание:

1. Изучить §4, выписать основные понятия, определения и формулы

2. Посмотреть видео урок по ссылке:

https://youtu.be/RPqwtAJ6DyI

1. Изучение нового материала:

определить силу, действующую со стороны магнитного поля на движущуюся заряженную частицу. Идея получения формулы силы Лоренца такова: нам известен закон Ампера, но электрический ток — это движущиеся заряженные частицы, отсюда сила Лоренца — это сила Ампера, действующая на ток, образованный движением одной заряженной частицы.

Сила, которая действует на единичную, движущуюся заряженную частицу со стороны магнитного поля назвали силой Лоренца. В честь основателя электронной теории голландского физика Х. Лоренца.

Формулу силы Лоренца можно найти с помощью силы Ампера.

Так как Fл= F/N” где F- сила Ампера, N – число заряженных частиц

I = q n V S – сила тока; F= |I| ΔL В QUOTE ; Подставим выражение для силы тока и получим:

F=|q| n V S ΔL Bsinα = V |q| N В sinα; где N = n S ΔL- число заряженных частиц в единице объема.

Значит , на каждую движущуюся заряженную частицу магнитное поле действует с силой Лоренца:

Fл= F/N = |q| V B QUOTE , где α- угол между вектором скорости и вектором

Сила Лоренца магнитной индукции

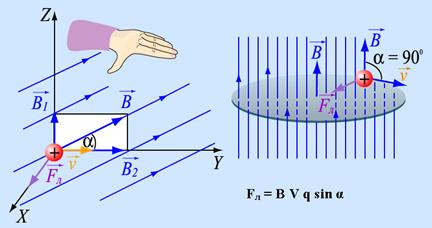

Направление силы Лоренца определяют с помощью правила левой руки.

Ладонь левой руки располагают так, чтобы составляющая магнитной индукции входила в ладонь, четыре, вытянутые пальца, показывали направление движения положительного заряда

(против движения отрицательного), то тогда отогнутый на 90˚большой палец укажет направление

действующей на заряд силы Лоренца

На заряженную частицу одновременно действуют магнитное и электрическое поля, значит полная сила будет равна: F̄= F̄ЭЛ+F̄Л Под действием силы Лоренца не меняется модуль ее скорости, а меняется только направление скорости частицы.

Демонстрация наблюдения силы Лоренца с помощью осциллографа и постоянного магнита.

Рассмотрим, как движется заряженная частица в однородном магнитном поле.

Частица в магнитном поле движется по окружности радиусом – r. Определим его.

Если посмотреть на рисунок и вспомнить 2 – ой закон Ньютона, то

mV2/r = |q| V B; отсюда найдем r= mV/ |q|B

Применение силы Лоренца.

1). Телевизионные трубки (кинескопы)

2). Масс – спектрографы (приборы, позволяющие разделять заряженные частицы по их удельным зарядам)

1. Домашняя работа: Изучить §4, решить задачи ЕГЭ стр.23

Вопросы можно задавать на адрес эл. Почты: s_gorlova66@mail.ru
