Действие магнитного поля на проводник с током

Тема урока:

«Обнаружение магнитного поля по его действию на электрический ток. Правило левой руки.»

Девиз урока:

«Отыщи всему начало, и ты многое поймешь.» Козьма Прутков

Цель урока:

• изучить как обнаруживается магнитное поле по его действию на электрический ток, изучить правило левой руки, повторить ранее пройденные определения электрического поля, магнитного поля, условия их возникновения, свойства; закрепить правила правой и левой руки с помощью упражнений; закрепить знания по предыдущим темам; научиться применять знания, полученные на уроке; показать связь с жизнью;
• изучить как обнаруживается магнитное поле по его действию на электрический ток, изучить правило левой руки, повторить ранее пройденные определения электрического поля, магнитного поля, условия их возникновения, свойства; закрепить правила правой и левой руки с помощью упражнений;
• закрепить знания по предыдущим темам;
• научиться применять знания, полученные на уроке;
• показать связь с жизнью;

Историческая справка

АМПЕР АНДРЕ МАРИ (1775 – 1836)

Французский физик и математик в конце 1820 г. открыл закон взаимодействия проводников с током.

Историческая справка

ГАНС ХРИСТИАН ЭРСТЕД (1777 – 1851)

Датский профессор химии,

открыл существование

магнитного поля вокруг

проводника с током.

Действие магнитного поля на проводник с током

Сила, действующая на проводник с током в магнитном поле, называется силой Ампера.

Направление силы Ампера (правило левой руки)

Если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре вытянутых пальца были направлены по току, то отогнутый на 90° большой палец покажет направление силы, действующей на проводник с током.

Различные случаи

применения правила левой руки.

• Правило левой руки  сформулировано для положительной частицы.
• Сила, действующая на отрицательный заряд будет направлена в противоположную сторону по сравнению с положительным.

ток

Задание 1

Изобразите силу Ампера, действующую на проводник с током, находящийся в магнитном поле

N

ток

N

S

S

а

б

Задание 2

Определите направление силы, действующей на электрон.

F л

F л

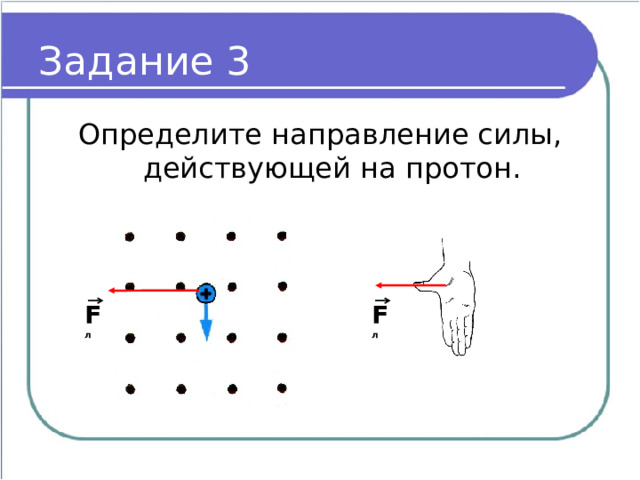

Задание 3

Определите направление силы, действующей на протон.

F л

F л

Действие магнитного поля на рамку с током

На рамку действует пара сил, в результате чего она поворачивается

Электроизмерительные приборы

Свойство рамки с током вращаться в магнитном поле используется в электроизмерительных приборах

Электродвигатель

ЯКОБИ БОРИС СЕМЕНОВИЧ (1801 – 1874)

Электродвигатель

Домашнее задание:

• § 36
• Упр. 33.
