Диаграмма состояния «Железо – цементит»
Категория:
Прочее
23.12.2018 19:38
Просмотр содержимого документа
«Диаграмма состояния «Железо – цементит»»
Диаграмма состояния «Железо – цементит»
Fe- железо (Ferrum)
- серебристо-белого цвета
- плотность - 7,874 г/см³
- Т пл =1538,85 °C
- кристаллическая решётка:
- до 911°С – ОЦК ( Fe α )
- 911-1392°С - ГЦК ( Fe γ )
- 1392 -1539 °С - ОЦК ( Fe δ )
- Период решетки Fe α – 2,866 Å

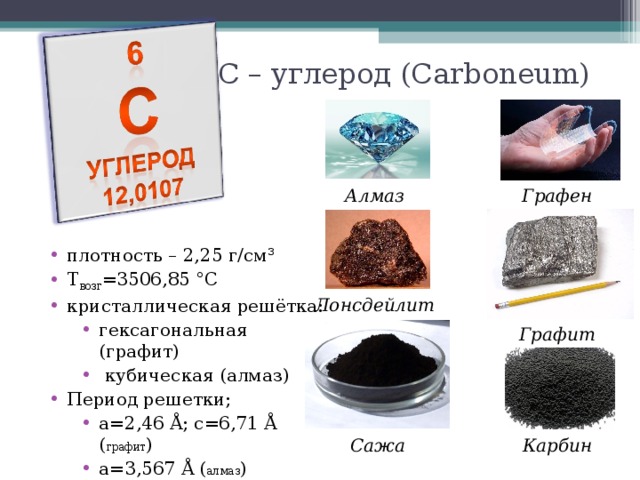

С – углерод (Carboneum)
Алмаз
Графен
- плотность – 2,25 г/см³
- Т возг =3506,85 °C
- кристаллическая решётка:
- гексагональная (графит) кубическая (алмаз)
- гексагональная (графит)
- кубическая (алмаз)
- Период решетки;
- a=2,46 Å; c=6,71 Å ( графит ) а=3,567 Å ( алмаз )
- a=2,46 Å; c=6,71 Å ( графит )
- а=3,567 Å ( алмаз )
Лонсдейлит
Графит
Карбин
Сажа

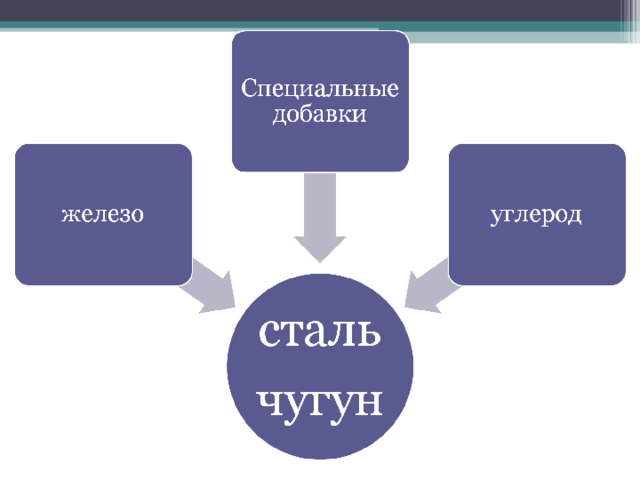

Чугун
Сталь
Углерод
от 0,02%
до 2,14%
Углерод
от 2,14%
до 6,67%
Железо и другие элементы
от 99,98%
до 97,86%
Железо и другие элементы
от 97,86%
до 93,33%

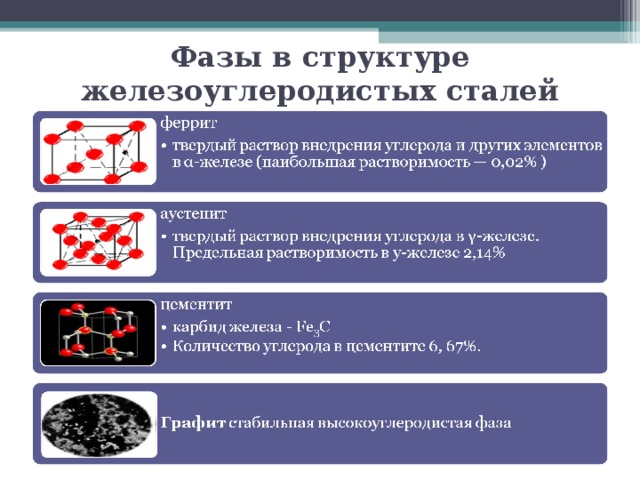

Фазы в структуре железоуглеродистых сталей

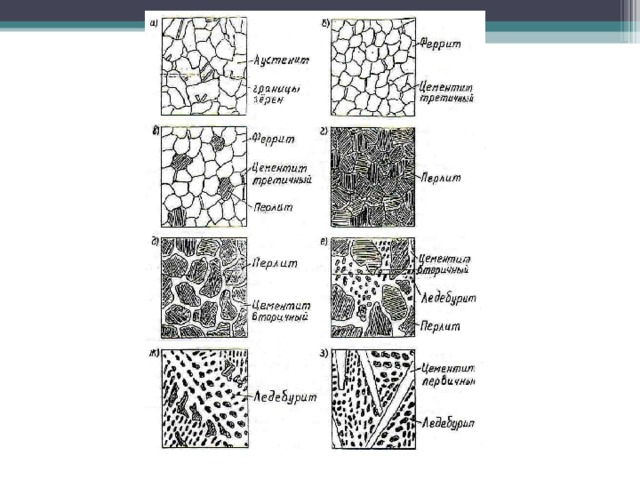

C труктуры железоуглеродистых сплавов

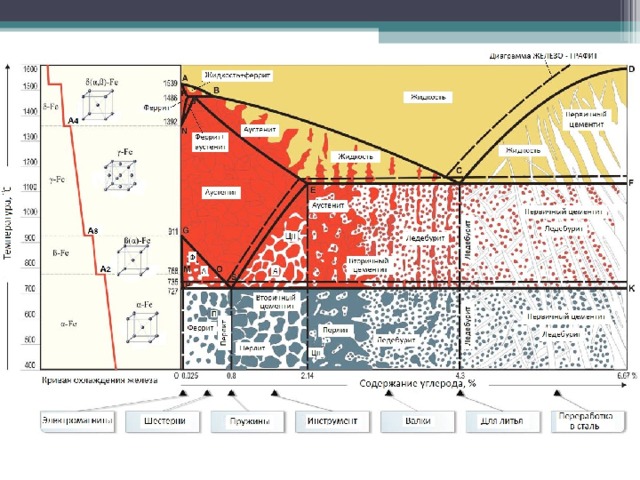

Анализ диаграммы состояния железо-цементит
T , °С
I
Ж
1
1
T ≈1440°С
Ж А
2
2
T ≈1230°С
А
3
3
T ≈1020°С
А Ц
4
T ≈727°С
А П
4
4 ΄
Ц+П
t , время
Анализ диаграммы состояния железо-цементит
T , °С
Ж
1
1
T ≈1440°С
p
m
q
Ж А
2
T ≈1230°С
2
А
3
3
T ≈1020°С
А Ц
T ≈727°С
4
А П
4
4 ΄
Ц+П
Количественный состав сплава:
pq ≈ 3,2 см , qm ≈ 0,95 см , mp ≈ 2,25 см
Q ж ≈ 0,95*100/3,2=29,7%
Q тв ≈2,25*100/3,2=70,3%
Состав сплава при T= 1300°С:
жидкой фазы- Fe≈96,8%, C≈3,2%
твердой фазы- Fe≈9 8 , 75 %, C≈ 1 ,2 5 %
© 2018, Константинова Ольга Викторовна 1386 11
