Дидактический материал по МДК02.02 Методы конструктивного моделирования швейных изделий

Департамент образования Ивановской области

ОГБПОУ Кинешемский политехнический колледж

Дидактический раздаточный материал

по МДК 02.02

Методы конструктивного моделирования швейных изделий

Профессиональный модуль

ПМ.02 Конструирование швейных изделий

Междисциплинарный курс

МДК 02.02 Методы конструктивного моделирования швейных изделий

Специальность 29.02.04 Конструирование, моделирование и технология швейных изделий.

Преподавателя Акинфиевой Л.В.

В дидактическом материале использован авторский материал модельера-конструктора Евгении Родиной с сайта выкройки-легко.рф

Кинешма 2021 г.

Тема 1 Перевод нагрудной вытачки

Вытачка - это излишек ткани, который застрачивают, придавая необходимую форму изделию и позволяет сделать плавный переход от узкого места до места имеющего объем. Вытачка бывает нагрудная, плечевая, талиевая

Основная вытачка- нагрудная, служит для огибания округлости груди, располагается на полочке выкройки-основы от плечевого шва вниз к центру груди. В изделиях нагрудная вытачка может брать свое начало из любого шва полочки (это достигается с помощью конструктивного моделирования и называется переводом вытачки)

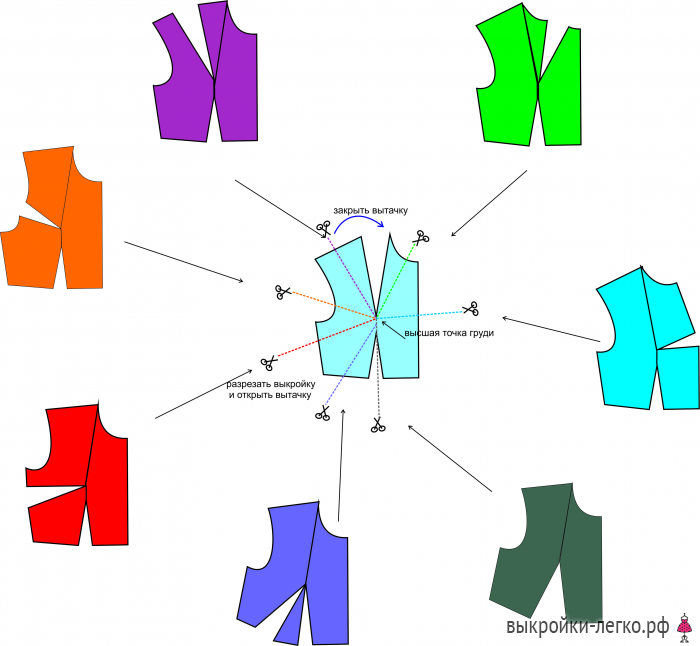

Правило перевода вытачки.

Вытачку на выпуклость  груди можно расположить к любом шве переда, при этом ее вершина всегда указывает на высшую точку груди, а раствор вытачки сохраняется.

Этапы перевода вытачки

1. Переснять с чертежа основы перед лифа до талии на шаблон.

2. Наметить новую линию вытачки.

3. Разрезать шаблон по новой линии вытачки.

4. Открыть новую вытачку, закрывая при этом первоначальную

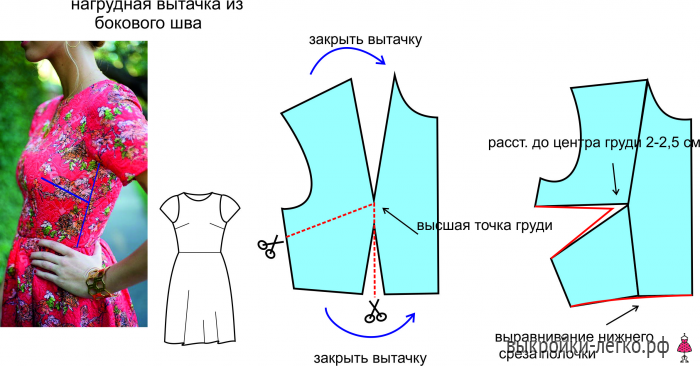

Пример 1. Перевод вытачек в боковой шов

Такое местоположение вытачки является наиболее незаметным в одежде.

 Примечание: в данном примере в боковой шов переведена также и вытачка на приталивание, но следует знать, что при большом размере груди , такой вариант неприемлем, т.к. раствор получится слишком большим.

Пример 2. Перевод вытачек к среднему шву.

Моделирование проводится так: с помощью разрезов идущих от середины полочки к вершинам нагрудной и талиевой вытачек, растворы открываются в новом местоположении на одинаковое расстояние, далее необходимо выкроить 2 детали переда платья со швом по центру платья.

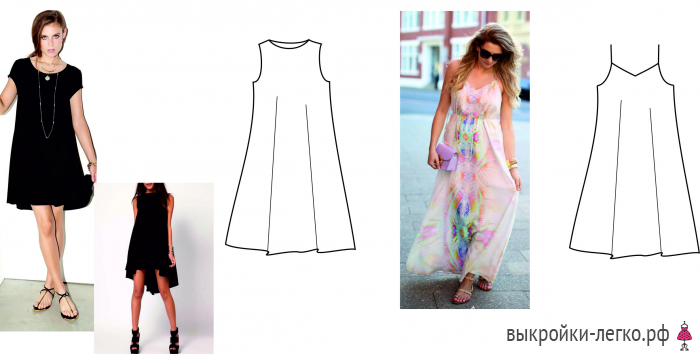

Пример 3. Перевод вытачки в срез низа (моделирование А-образного силуэта

  В моделях А - образного силуэта, имеющих фалды по низу, вытачка переведена вниз. Чтобы добится равномерности фалд недостаточно и неверно будет просто расширить изделие по низу за счет боковых швов. Поэтому используется перевод вытачек вниз.

  Возьмем выкройку-основу платья целиком, вместе с юбкой, и сделав разрез от линии низа вверх до вершины вытачки раскроем ее, повернув детали выкройки и закрыв предыдущее местоположение вытачки. Дополнительно можно добавить расширение по боковым швам, но не более 10 см.

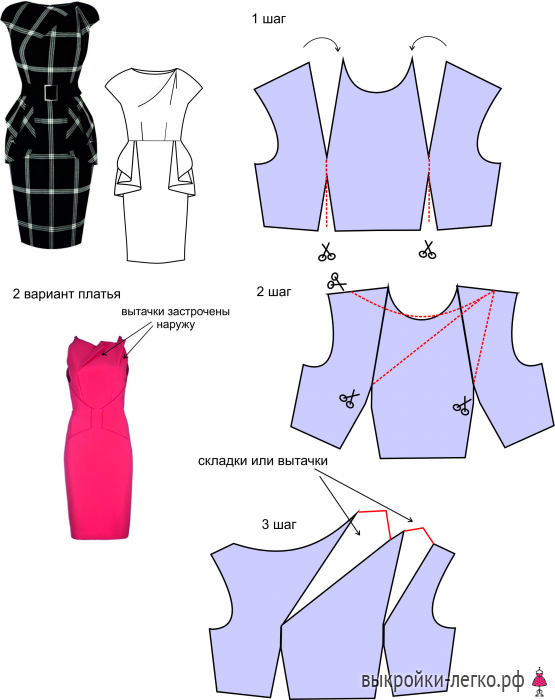

 Пример 4. Перевод вытачек в линию горловины с образованием вытачек (складок)

1. Переведем на шаблон перед выкройки - основы плуприлегающего силуэта вразворот, т.к деталь несимметрична.

2. Для удобства моделирования, закроем нагрудную вытачку с переводом ее вниз к талии.

3.  Наметим новую линию горловины и линии разрезов выкройки, которые совпадают с местоположением будущих складок ( вытачек ), помним, что концы разрезов совпадают с вершинами вытачек ( центрами груди).

4. Повернем детали выкройки так, чтобы новые вытачки открылись в горловину.  Образовавшиеся вытачки можно обработать как показано в красном платье припусками на лицо, а можно заложит мягкими складками.

Тема 2. Перевод вытачек в рельефные швы.

 Вытачки, также могут быть переоформлены в рельефные швы, которые несут ту же конструктивную функцию, огибать фигуру, повторяя все изгибы, но так же придают эстетический вид изделию. Рельефы могут быть также просто декоративными. Сегодня мы рассмотрим способы переноса вытачки, и разберем наиболее интересные случаи на примерах моделей платьев современных дизайнеров.

Правило моделирования рельефов.

все рельефные линии проходят через центр, самую выпуклую часть фигуры или вблизи нее .

Этапы моделирования рельефов.

1. Переснять с чертежа основы перед лифа на шаблон.

2. Наметить модельные линии рельефов.

3. Разрезать шаблон по модельной линии рельефов, предварительно отметить на всех деталях нить основы.

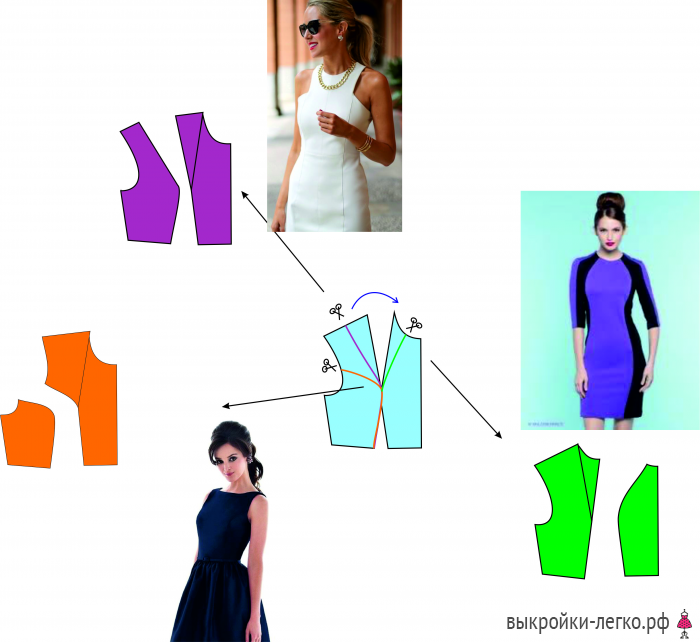

Пример1. Моделирование рельефного шва, проходящего через выпуклость груди.

из проймы, из плечевого среза, из горловины

(перевод вытачек в отрезной бочок)

Для моделирования нам понадобится все та же выкройка -основа. Далее алгоритм такой :  на деталь выкройки - основы, в данном случае мы взяли деталь переда, наносим модельные линии рельефов, следя за тем чтобы линии проходили через ее вершину. Разрезаем по полученным линиям, и совмещая части выкройки получаем требуемые детали.

Важно! Не забудьте перед разрезанием наметить на всех деталях нить основы!

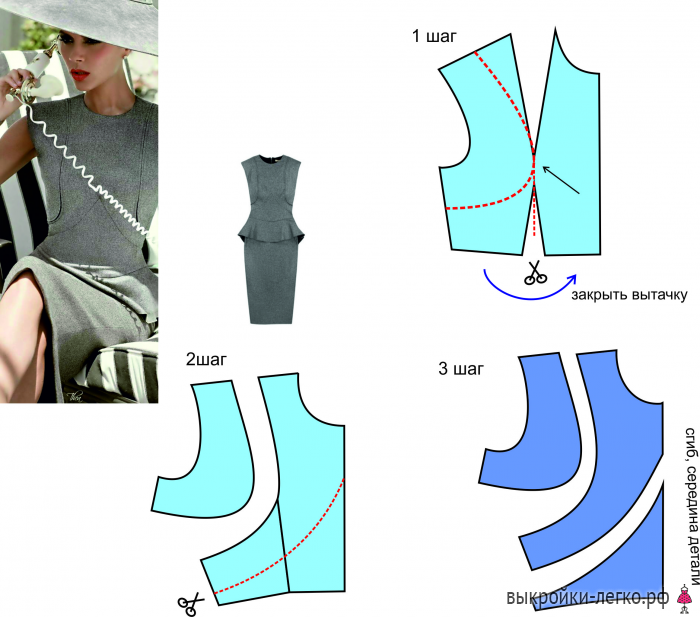

Пример2. Моделирование рельефного шва не проходящего через выпуклость груди из бокового среза,.

(перевод вытачек в отрезной бочок)

   Сначала наметим линию бочка, перенесем раствор вытачки на приталивание в шов притачивания бочка к средней части лифа. Деталь бочка нужно отрезать от выкройки. Далее делаем надрез от шва притачивания бочка к вершине нагрудной вытачки и открываем ее раствор в этом месте, просто повернув детали.

Важно! Не забудьте перед разрезанием наметить на всех деталях нить основы!

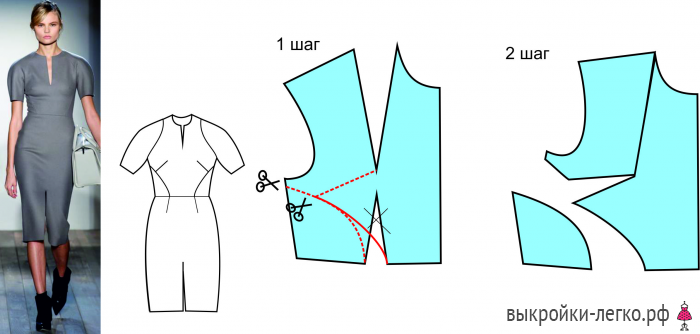

Пример 3. Перевод вытачек в сложный рельеф.

  В платье Виктории Бегхем вытачка на выпуклость груди переведена в боковой шов и оформлена в рельеф.  Моделирование проходит на выкройке - основе прилегающего силуэта.  1 шаг моделирования - наносим рельфную линию, проходящую через центр груди, сделав надрез от вершины талиевой вытачки до вершины нагрудной, закрываем вытачку.  2 шаг - отрезаем боковую часть рельфа. 3 шаг -намечаем декоративную линию шва  согласно эскизу ( фото ).

Важно! Не забудьте перед разрезанием наметить на всех деталях нить основы!
