Дифференциал его виды устройство принцип работы и блокировка

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей

Тема. Дифференциал его виды устройство принцип работы и блокировка Занятие № 75

Первые автомобили уходили в занос на поворотах так как их ведущие колеса В ПОВОРОТЕ ДОРОГИ вращались с одинаковой скоростью и обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой и машина соскальзывает – едет боком на обочину или на встречную полосу дороги https://avtoexperts.ru/article/za-chto-otvechaet-v-avtomobile-differentsial/

И тогда возникла проблема устойчивости автомобиля на дороге во время поворотов, особенно на грунтовой дороге, осенью в дождь, зимой на снегу или льду, которую автомобильным конструкторам надо было срочно решать https://avtoexperts.ru/article/za-chto-otvechaet-v-avtomobile-differentsial/

Конструкторы первых автомобилей с ДВС позаимствовали у паровых повозок дифференциал – механизм, изобретенный в 1828 году французским инженером Оливером Пекке-Ром https://avtoexperts.ru/article/za-chto-otvechaet-v-avtomobile-differentsial/

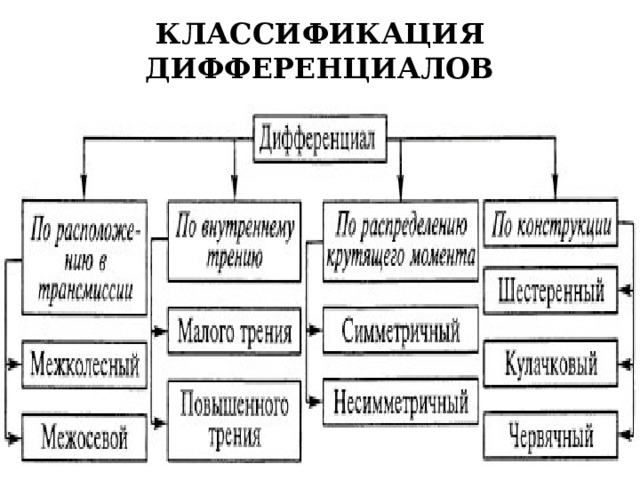

КЛАССИФИКАЦИЯ ДИФФЕРЕНЦИАЛОВ

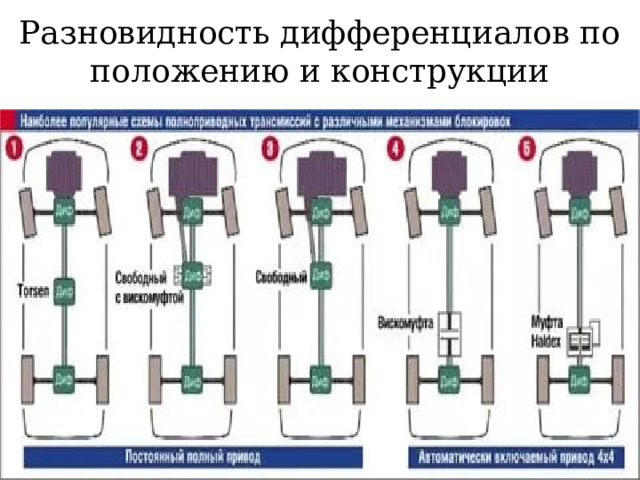

Разновидность дифференциалов по положению и конструкции

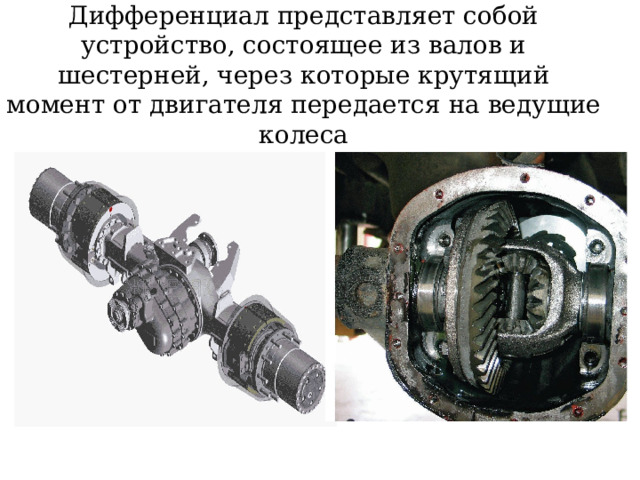

Дифференциал представляет собой устройство, состоящее из валов и шестерней, через которые крутящий момент от двигателя передается на ведущие колеса

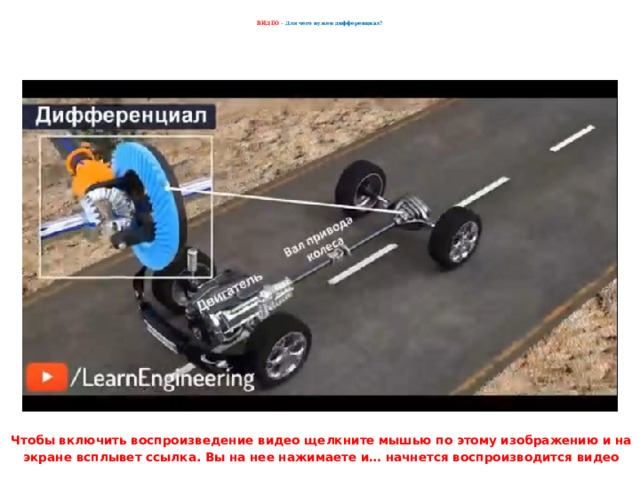

Для чего нужен дифференциал?

ВИДЕО - Для чего нужен дифференциал?

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

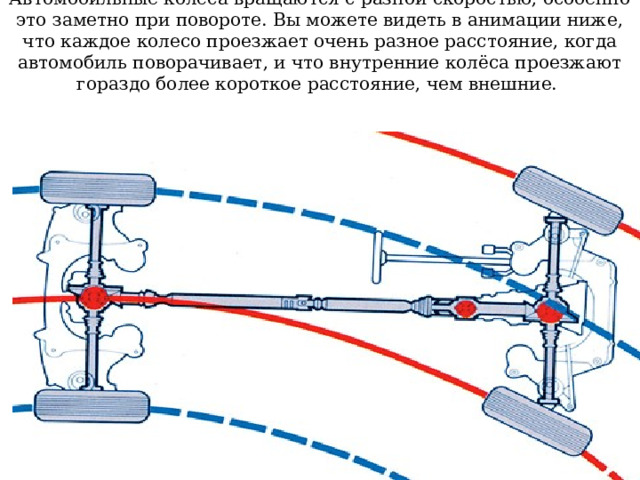

Автомобильные колёса вращаются с разной скоростью, особенно это заметно при повороте. Вы можете видеть в анимации ниже, что каждое колесо проезжает очень разное расстояние, когда автомобиль поворачивает, и что внутренние колёса проезжают гораздо более короткое расстояние, чем внешние.

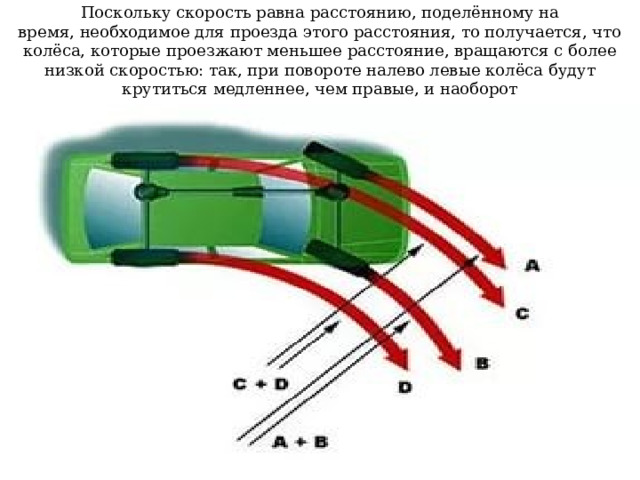

Поскольку скорость равна расстоянию, поделённому на время, необходимое для проезда этого расстояния, то получается, что колёса, которые проезжают меньшее расстояние, вращаются с более низкой скоростью: так, при повороте налево левые колёса будут крутиться медленнее, чем правые, и наоборот

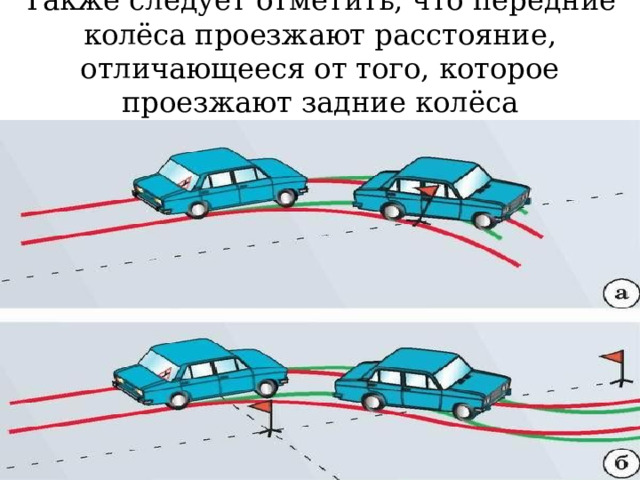

Также следует отметить, что передние колёса проезжают расстояние, отличающееся от того, которое проезжают задние колёса

Для автомобилей с приводом только на одну ось колёс - будь то на задние колёса или же на передние - разность вращения передних колёс к задним это не проблема. Нет никакой связи между ними, поэтому они вращаются независимо

Но ведущие колёса связаны между собой так, чтобы один двигатель и трансмиссия должны приводить в движение оба колеса, при этом, с разной скоростью их вращения

Но как же быть, если двигатель у нас всего один?! Если Ваш автомобиль не оснащён дифференциалом, колёса должны быть заблокированы вместе, будучи вынужденными вращаться с одной и той же скоростью

Это сделало бы манёвры поворотов - даже под небольшим углом - сложными: у таких автомобилей, чтобы иметь возможность повернуть, одной из шин обязательно придётся скользить, либо другой обязательно пробуксовывать

А с современными покрышками и асфальтовыми дорогами для этого потребуется достаточно много сил. Эта сила должна будет передаваться через ось от одного колеса к другому, возложив, таким образом, очень тяжёлое бремя на компоненты оси.

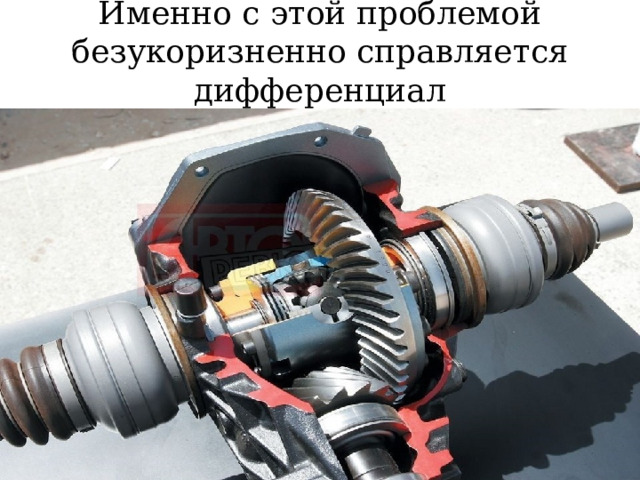

Именно с этой проблемой безукоризненно справляется дифференциал

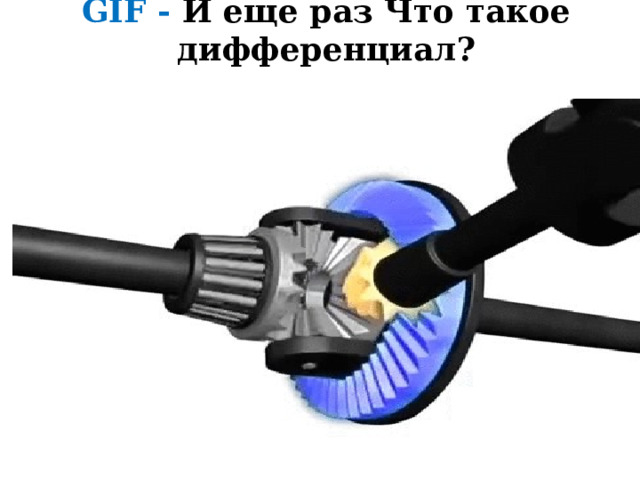

GIF - И еще раз Что такое дифференциал?

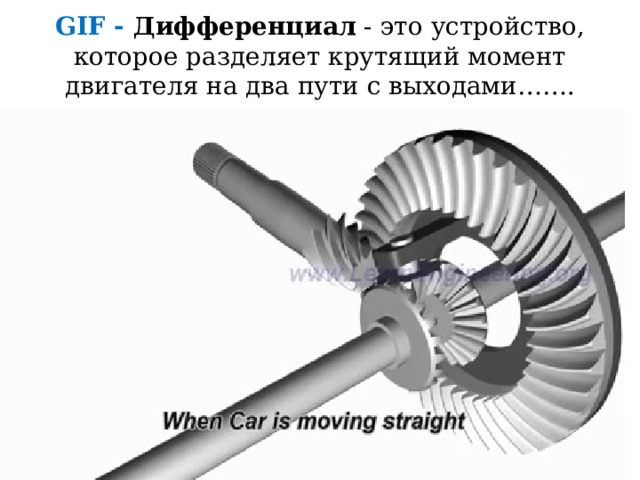

GIF - Дифференциал - это устройство, которое разделяет крутящий момент двигателя на два пути с выходами…….

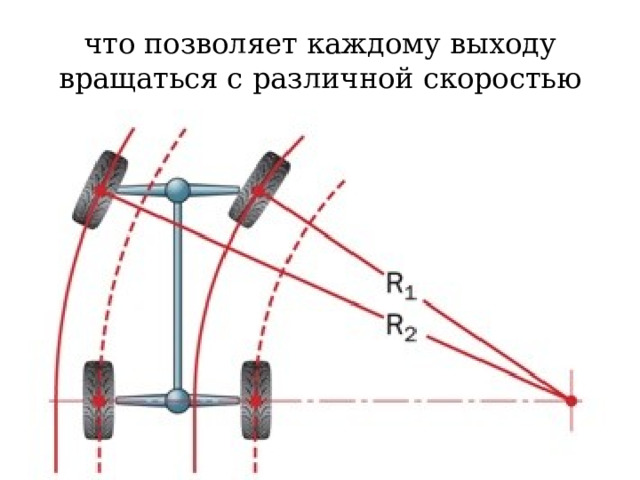

что позволяет каждому выходу вращаться с различной скоростью

Дифференциал имеется на всех современных легковых и грузовых автомобилях, а также на многих полноприводных машинах

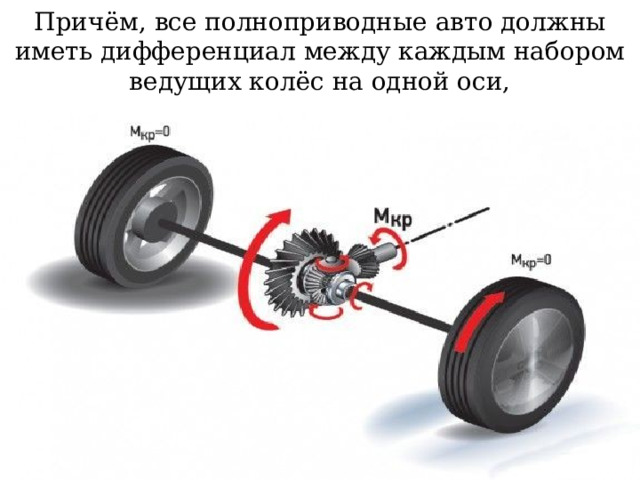

Причём, все полноприводные авто должны иметь дифференциал между каждым набором ведущих колёс на одной оси,

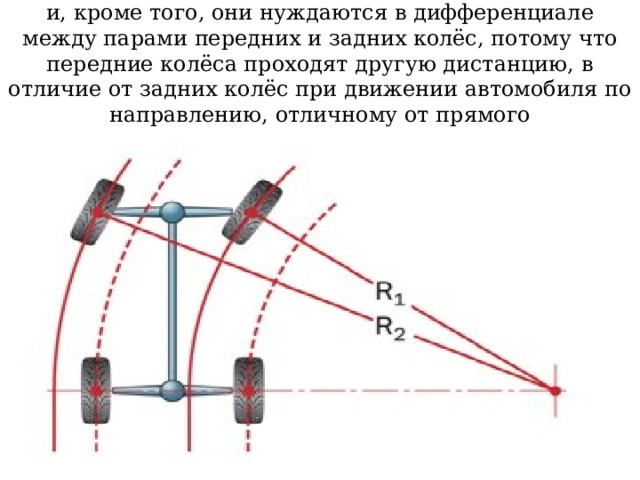

и, кроме того, они нуждаются в дифференциале между парами передних и задних колёс, потому что передние колёса проходят другую дистанцию, в отличие от задних колёс при движении автомобиля по направлению, отличному от прямого

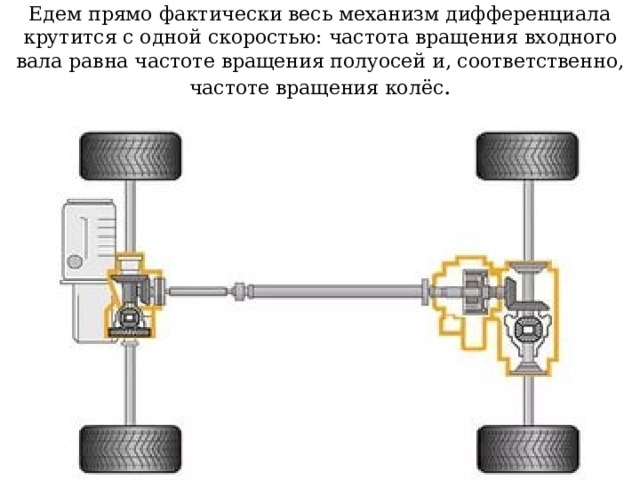

Едем прямо фактически весь механизм дифференциала крутится с одной скоростью: частота вращения входного вала равна частоте вращения полуосей и, соответственно, частоте вращения колёс .

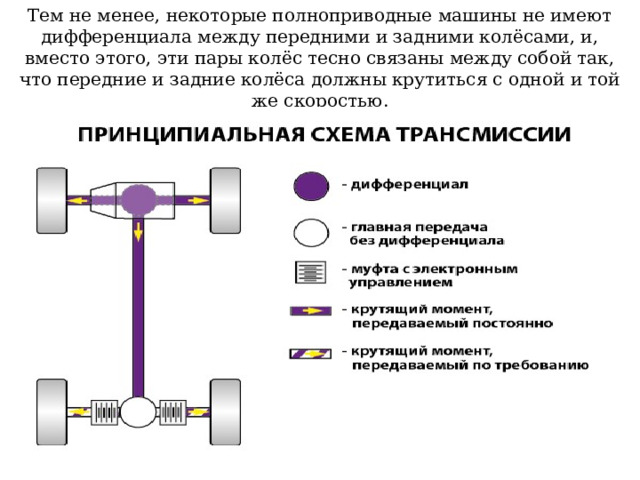

Тем не менее, некоторые полноприводные машины не имеют дифференциала между передними и задними колёсами, и, вместо этого, эти пары колёс тесно связаны между собой так, что передние и задние колёса должны крутиться с одной и той же скоростью.

Вот почему на таких автомобилях производители не рекомендуют ездит по твёрдому покрытию в режиме полного привода, а включать его только на бездорожье

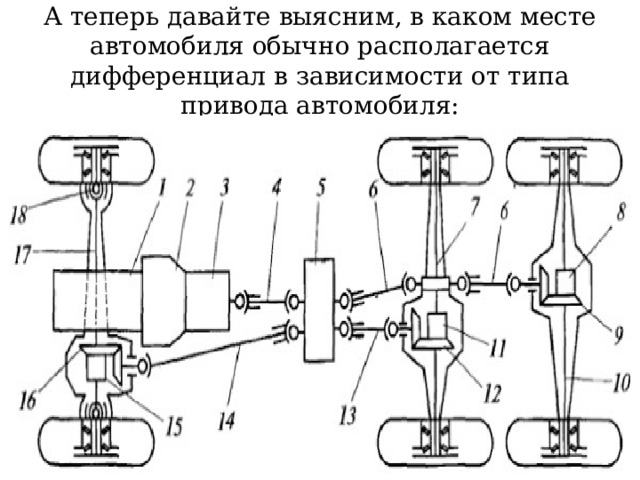

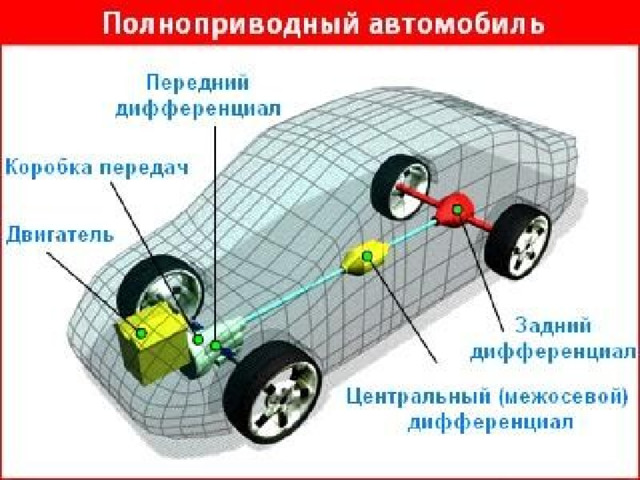

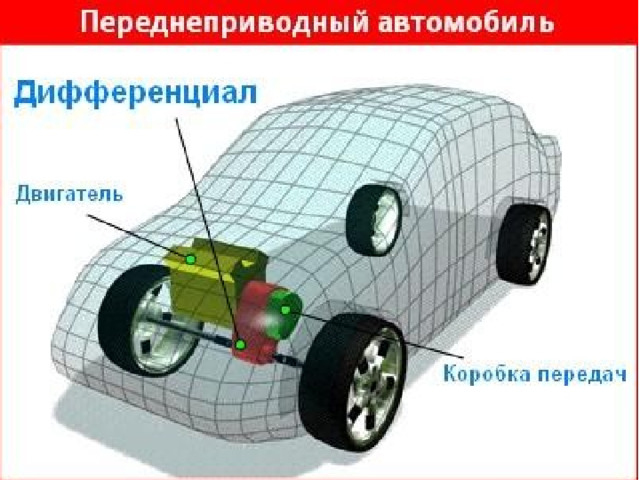

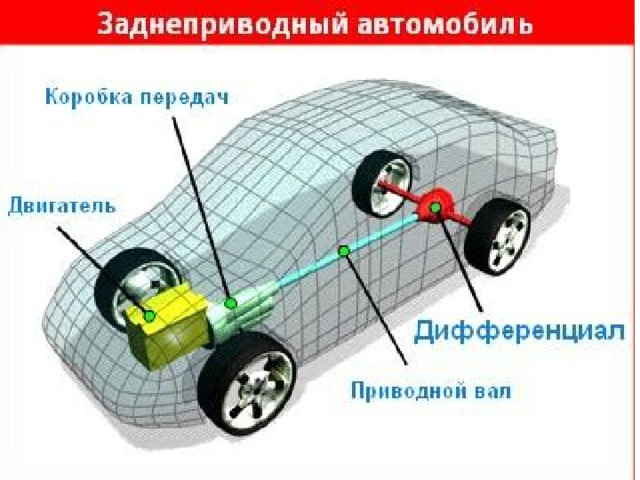

А теперь давайте выясним, в каком месте автомобиля обычно располагается дифференциал в зависимости от типа привода автомобиля:

ВИДЕО – БЛОКИРОВКА ДИФФЕРЕЦИАЛА?

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

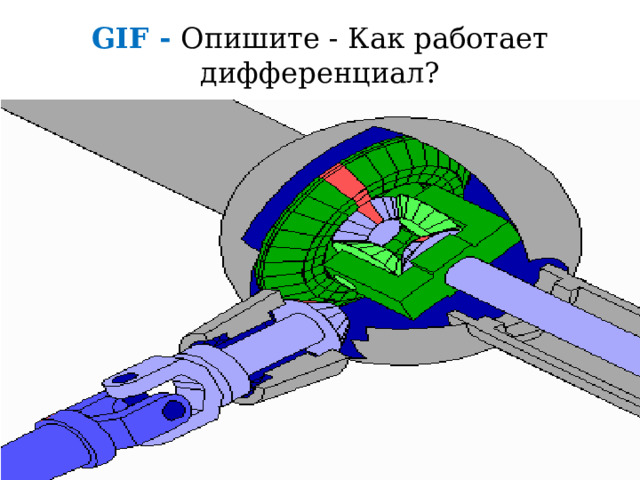

GIF - Опишите - Как работает дифференциал?

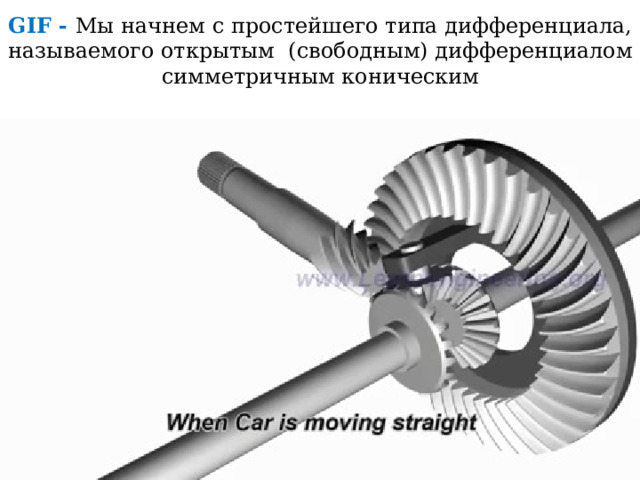

GIF - Мы начнем с простейшего типа дифференциала, называемого открытым (свободным) дифференциалом симметричным коническим

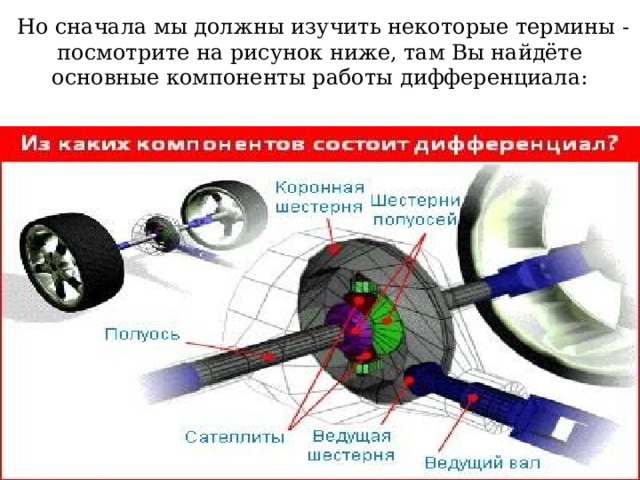

Но сначала мы должны изучить некоторые термины - посмотрите на рисунок ниже, там Вы найдёте основные компоненты работы дифференциала:

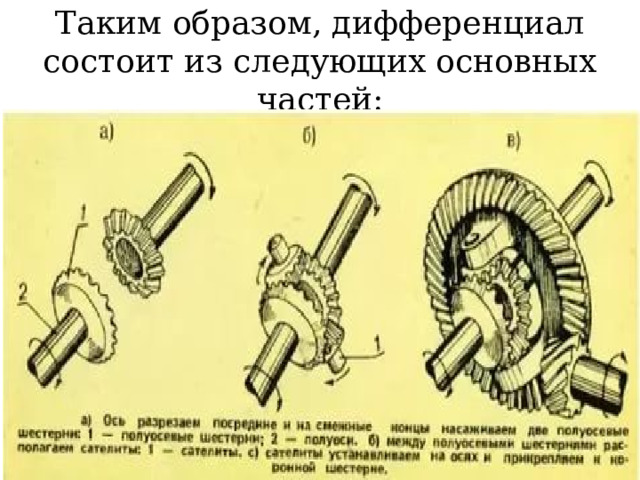

Таким образом, дифференциал состоит из следующих основных частей:

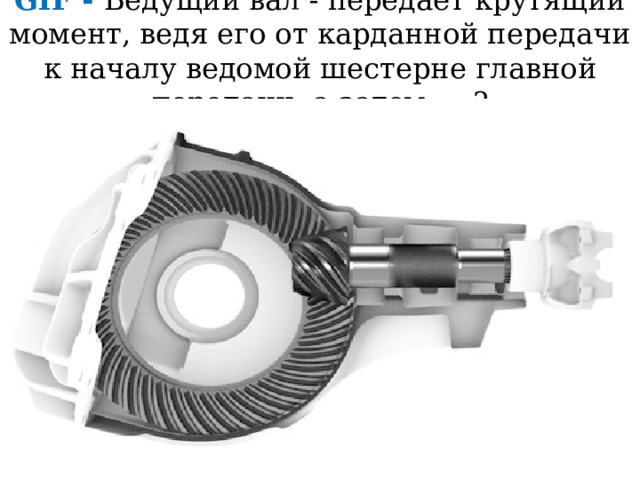

GIF - Ведущий вал - передаёт крутящий момент, ведя его от карданной передачи к началу ведомой шестерне главной передачи, а затем…..?

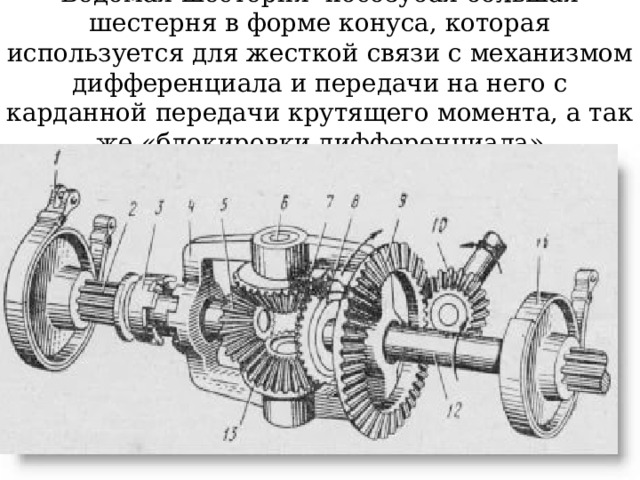

Ведомая шестерня- косозубая большая шестерня в форме конуса, которая используется для жесткой связи с механизмом дифференциала и передачи на него с карданной передачи крутящего момента, а так же «блокировки дифференциала»

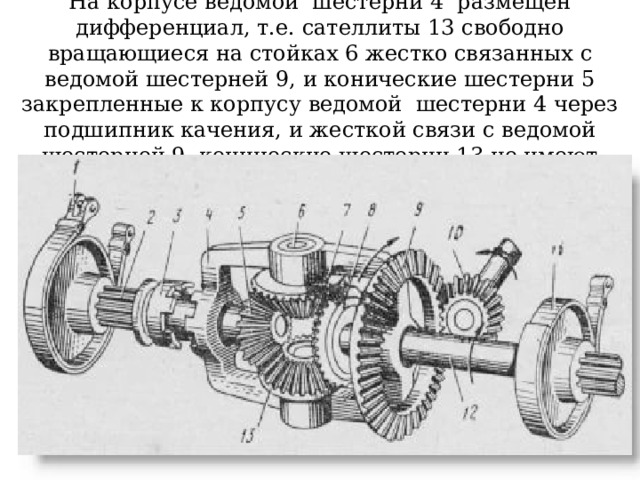

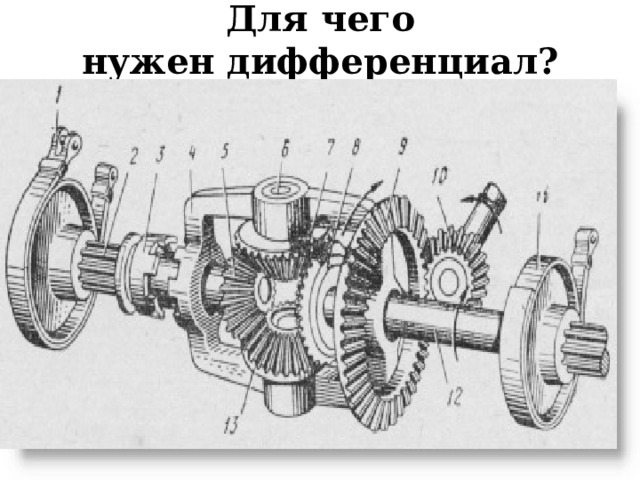

На корпусе ведомой шестерни 4 размещен дифференциал, т.е. сателлиты 13 свободно вращающиеся на стойках 6 жестко связанных с ведомой шестерней 9, и конические шестерни 5 закрепленные к корпусу ведомой шестерни 4 через подшипник качения, и жесткой связи с ведомой шестерней 9, конические шестерни 13 не имеют

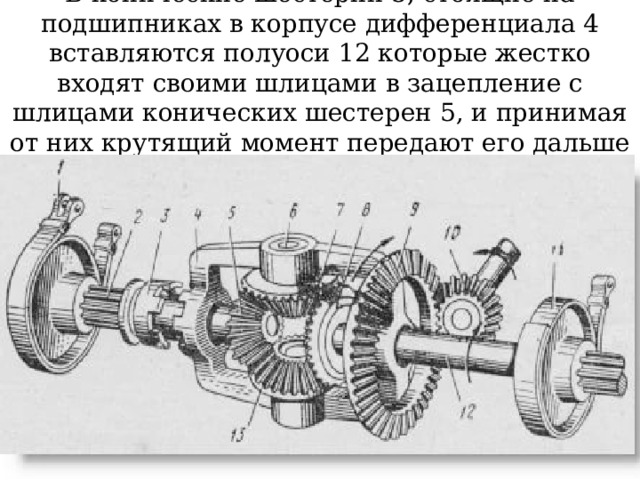

В конические шестерни 5, стоящие на подшипниках в корпусе дифференциала 4 вставляются полуоси 12 которые жестко входят своими шлицами в зацепление с шлицами конических шестерен 5, и принимая от них крутящий момент передают его дальше на колеса 13

ВИДЕО – КАК УСТРОЕН И РАБОТАЕТ ДИФФЕРЕНЦИАЛ?

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

Но после установки на автомобиль дифференциала обнаружилась еще одна проблема – пробуксовка колеса, утратившего сцепление с дорогой (машина соскальзывает – едет боком) на обочине или в бездорожье https://avtoexperts.ru/article/za-chto-otvechaet-v-avtomobile-differentsial/

GIF

Для решения подобных проблем с пробуксовкой колеса и проходимостью автомобиля в условиях бездорожья разработчики придумали – «Блокировку дифференциала»

GIF - В условиях когда одно из ведущих колес проскальзывает и машина не может тронуться с места, так как 100 % крутящего момента поступает на буксующее колесо, а не буксующее и стоящее на дороге, потому что – усилие передается по наименьшему пути сопротивление, а колесо буксующее не имеет никакого сопротивления, стоящее на дороге имеет сопротивлением вес самого автомобиля

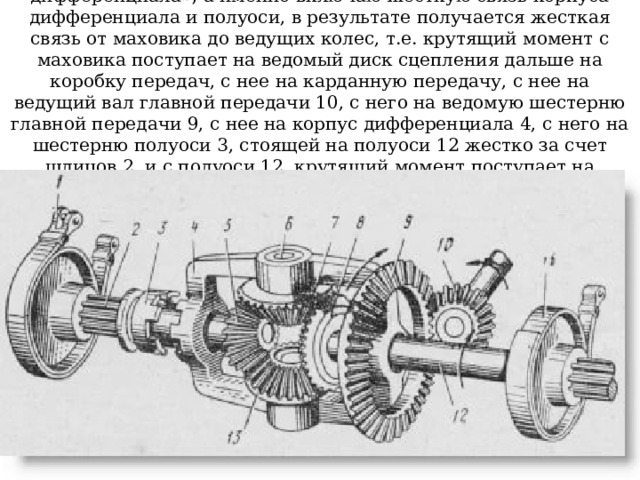

Во избежания пробуксовки колес применяют «блокировку дифференциала», а именно включаю жесткую связь корпуса дифференциала и полуоси, в результате получается жесткая связь от маховика до ведущих колес, т.е. крутящий момент с маховика поступает на ведомый диск сцепления дальше на коробку передач, с нее на карданную передачу, с нее на ведущий вал главной передачи 10, с него на ведомую шестерню главной передачи 9, с нее на корпус дифференциала 4, с него на шестерню полуоси 3, стоящей на полуоси 12 жестко за счет шлицов 2, и с полуоси 12, крутящий момент поступает на ведущие колеса автомобиля 13

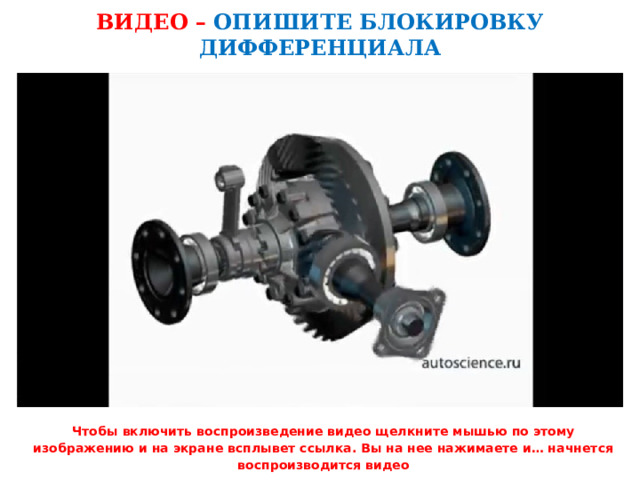

ВИДЕО – ОПИШИТЕ БЛОКИРОВКУ ДИФФЕРЕНЦИАЛА

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

THE END

ВИДЫ БЛОКИРОВОК ДИФФЕРЕНЦИАЛА

ВИД БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА?

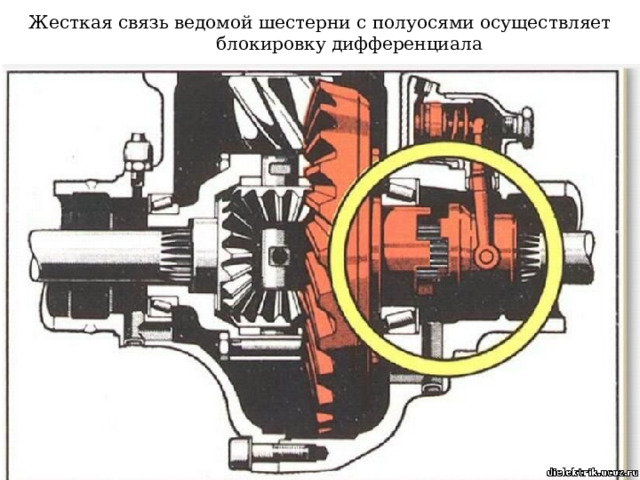

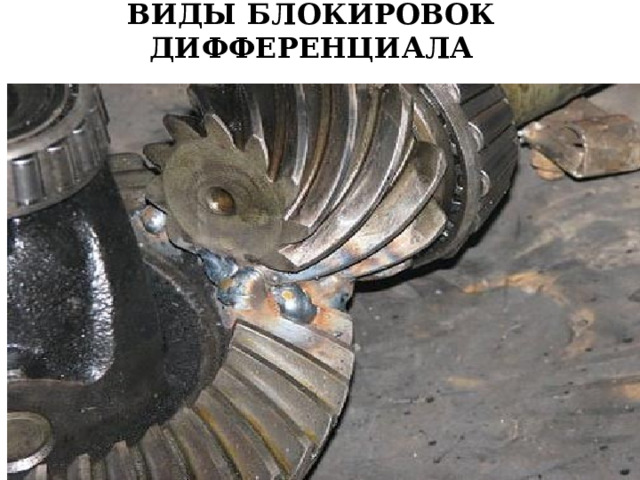

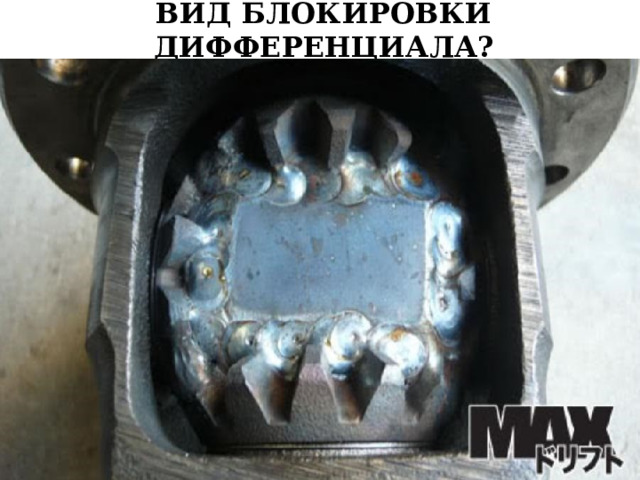

Жесткая связь ведомой шестерни с полуосями осуществляет блокировку дифференциала

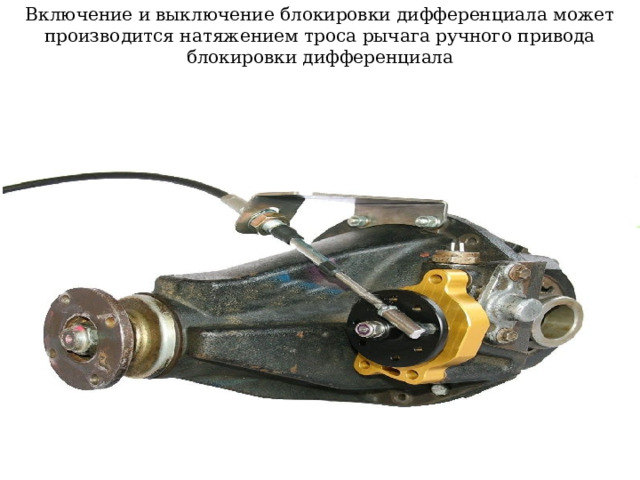

Включение и выключение блокировки дифференциала может производится натяжением троса рычага ручного привода блокировки дифференциала

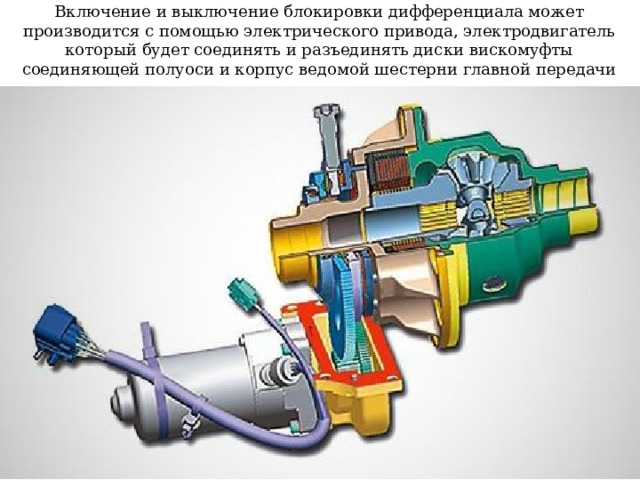

Включение и выключение блокировки дифференциала может производится с помощью электрического привода, электродвигатель который будет соединять и разъединять диски вискомуфты соединяющей полуоси и корпус ведомой шестерни главной передачи

Включение и выключение блокировки дифференциала может производится с помощью гидравлического привода, электронасос который будет нагнетать давление и через

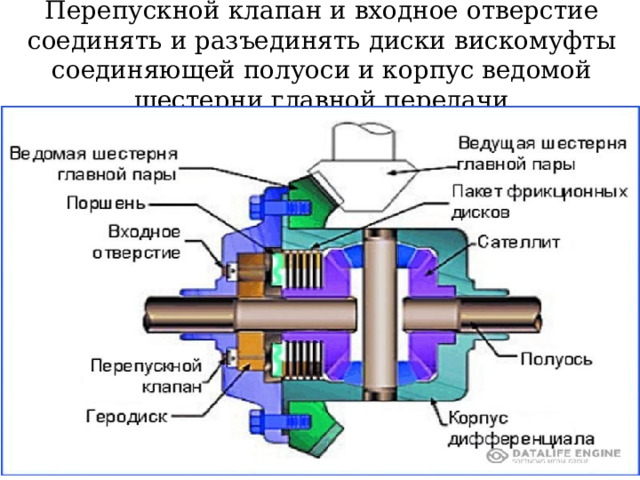

Перепускной клапан и входное отверстие соединять и разъединять диски вискомуфты соединяющей полуоси и корпус ведомой шестерни главной передачи

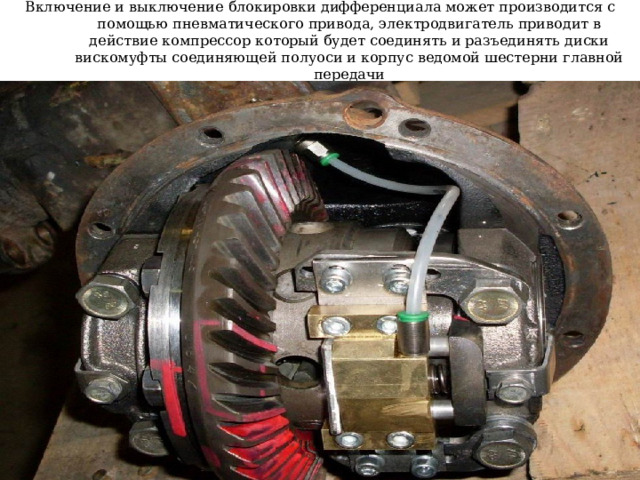

Включение и выключение блокировки дифференциала может производится с помощью пневматического привода, электродвигатель приводит в действие компрессор который будет соединять и разъединять диски вискомуфты соединяющей полуоси и корпус ведомой шестерни главной передачи

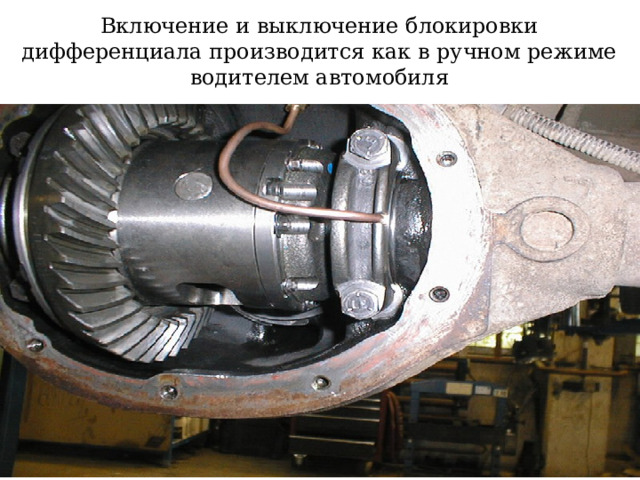

Включение и выключение блокировки дифференциала производится как в ручном режиме водителем автомобиля

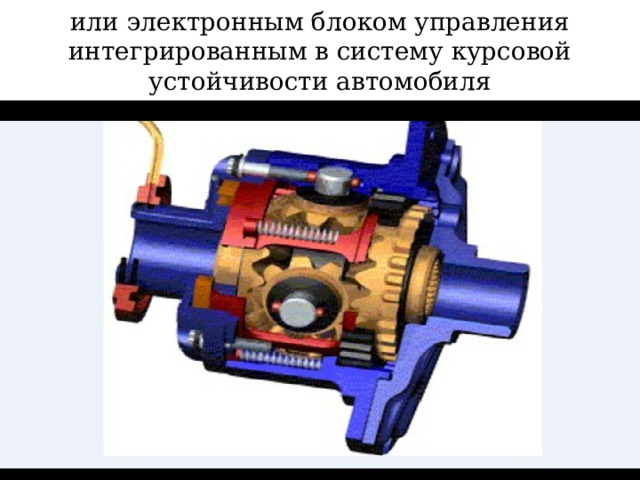

или электронным блоком управления интегрированным в систему курсовой устойчивости автомобиля

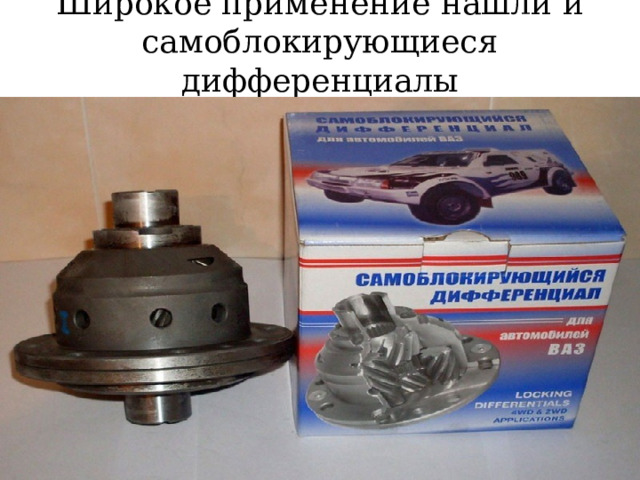

Широкое применение нашли и самоблокирующиеся дифференциалы

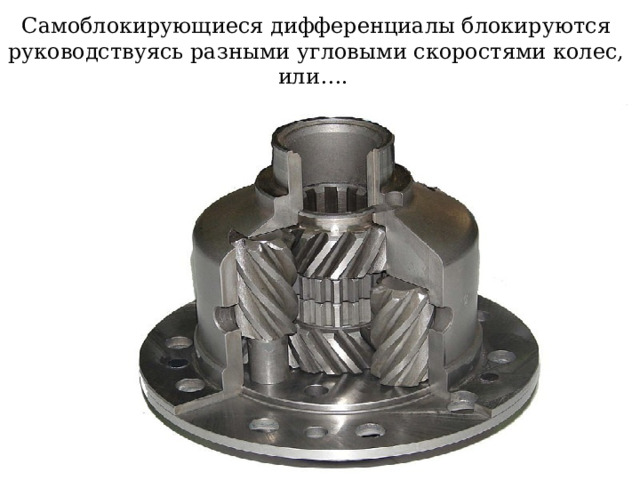

Самоблокирующиеся дифференциалы блокируются руководствуясь разными угловыми скоростями колес, или….

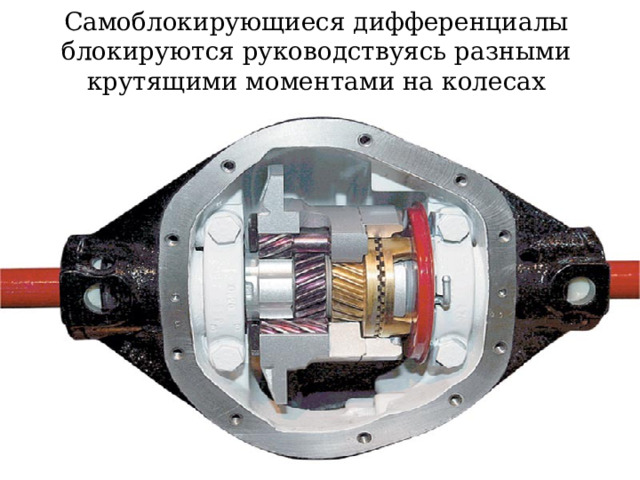

Самоблокирующиеся дифференциалы блокируются руководствуясь разными крутящими моментами на колесах

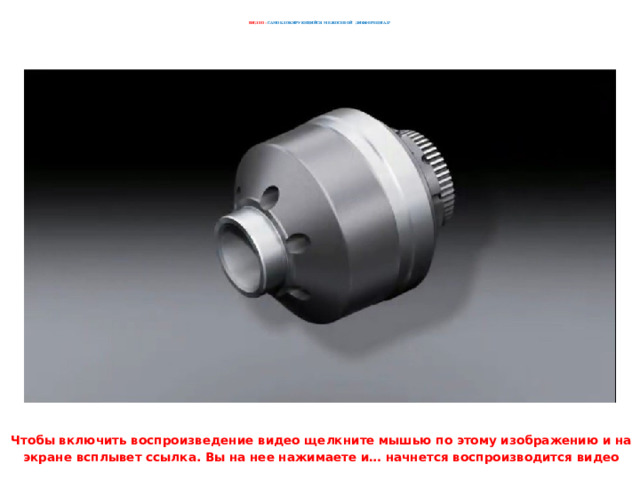

ВИДЕО – САМОБЛОКИРУЮЩИЙСЯ МЕЖОСЕВОЙ ДИФФЕРЕЦИАЛ?

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

ВИДЕО - Что такое самоблокирующийся дифференциал?

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

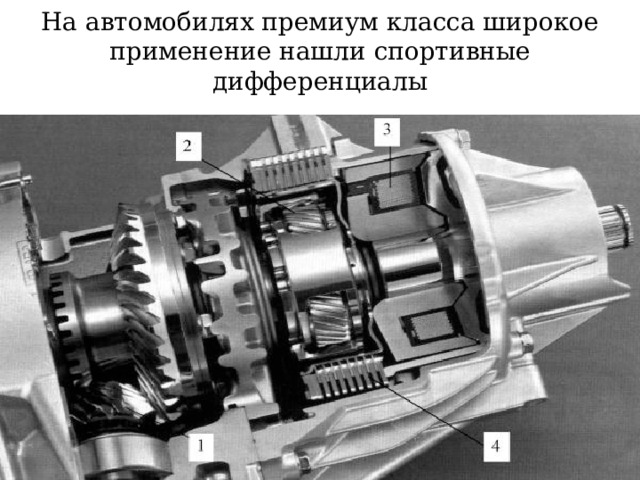

На автомобилях премиум класса широкое применение нашли спортивные дифференциалы

ВИДЕО – СПОРТИВНЫЙ ДИФФЕРЕЦИАЛ?

Чтобы включить воспроизведение видео щелкните мышью по этому изображению и на экране всплывет ссылка. Вы на нее нажимаете и… начнется воспроизводится видео

Как правило, полная блокировка дифференциала приводит к повышенному износу трансмиссии автомобиля, за счет передачи на ведущие колеса высокого крутящего момента, при котором от высокой нагрузки на зубья шестерен и температуры сгорает смазка

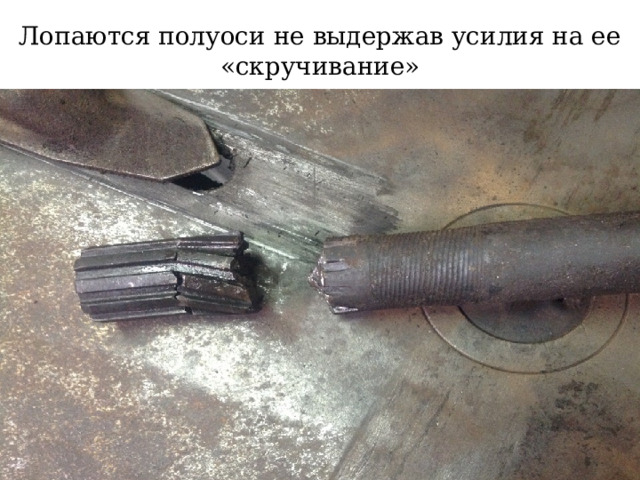

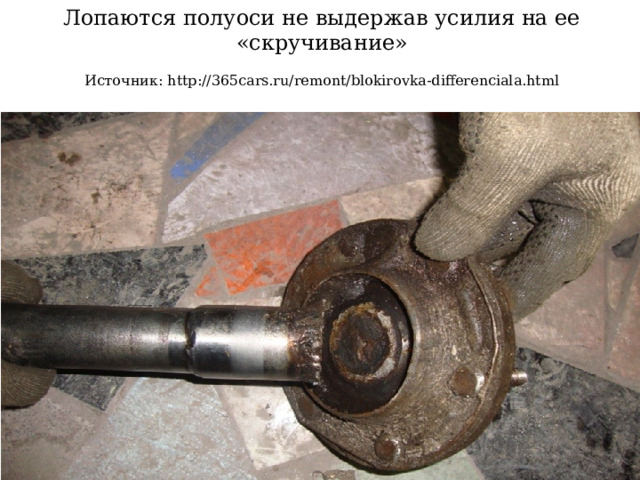

Лопаются полуоси не выдержав усилия на ее «скручивание»

Лопаются полуоси не выдержав усилия на ее «скручивание» Источник: http://365cars.ru/remont/blokirovka-differenciala.html

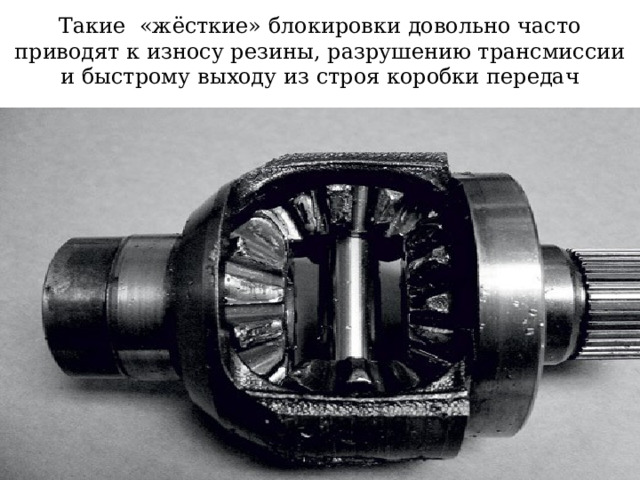

Такие «жёсткие» блокировки довольно часто приводят к износу резины, разрушению трансмиссии и быстрому выходу из строя коробки передач

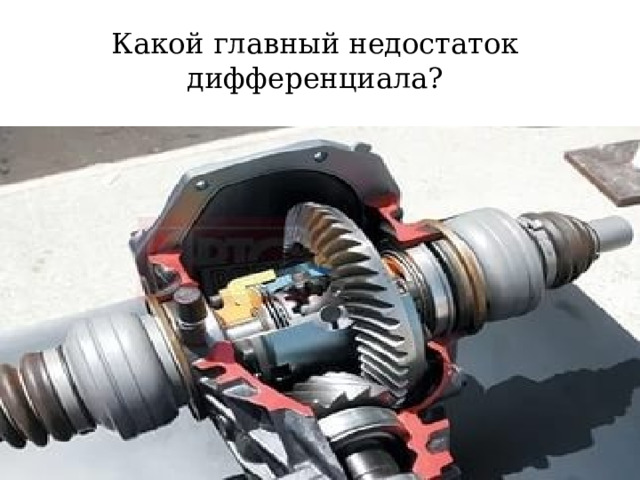

Какой главный недостаток дифференциала?

Когда одно колесо сцеплено с поверхностью снега, а второе вовсе висит в воздухе, то получать мощность за счёт соответствующего распределения по полуосям дифференциала будет как раз то колесо, которое находится на весу , и именно оно будет беспомощно крутиться в воздухе

THE END
