Дифференцированный зачет

№п/п

Контролируемые темы

Уровень усвоения

Число существенных операций (Р)

В-1

В-2

МДК 07.01 Технология ручной электродуговой сварки

1

Знать: виды сварочных постов и их комплектацию;

- правила чтения чертежей металлических изделий и конструкций, электрических схем оборудования;

- наименование и назначение ручного инструмента, приспособлений;

- основные сведения об устройстве электросварочных машин. Аппаратов и сварочных камер;

- марки и типы электродов;

- правила подготовки металла под сварку;

- виды сварных соединений и швов;

- формы разделки кромок металла под сварку;

- способы и основные приемы сборки узлов и изделий;

- способы и основные приемы выполнения прихваток деталей, изделий и конструкций;

- принципы выборы режима сварки по таблицам и приборам;

- устройство и принцип действия различной электросварочной аппаратуры;

- правила обслуживания электросварочных аппаратов

- особенности сварки на переменном и постоянном токе;

- выбор технологической последовательности наложения швов;

-технология плазменной сварки;

- правила сварки в защитном газе и правила обеспечения защиты при сварке;

- технологию сварки ответственных изделий в камерах с контролируемой атмосферой;

- причины возникновения внутренних напряжений и деформаций в свариваемых изделиях и меры их предупреждения;

- виды дефектов в свариваемых швах и методы их предупреждения и устранения;

- особенности дуговой резки на переменном и постоянном токе;

- технологию кислородной резки;

- требования, предъявляемые к сварочному шву и поверхностям после кислородной резки (строгания);

- технологию наплавки при изготовлении новых деталей, узлов и инструментов;

- технологию наплавки нагретых баллонов и труб;

- технологию наплавки дефектов деталей машин, механизмов и конструкций;

- входной контроль качества исходных материалов (сварочной проволоки, основного металла, электродов, комплектующих) и изделий;

- контроль сварочного оборудования и оснастки;

- операционный контроль: технологии сборки и сварки изделий;

- назначение и условия применения контрольно-измерительных приборов;

- способы контроля и испытания ответственных сварных швов в конструкциях различной сложности;

- порядок подсчёта объёмов сварочных работ и потребности материалов;

- порядок подсчета трудозатрат стоимости выполненных работ.

Уметь:

рационально организовывать рабочее место;

- читать чертежи металлических изделий и конструкций, электрические схемы оборудования;

-выбирать инструменты, приспособления, источники питания и сварочные материалы;

- подготавливать металл под сварку;

- выполнять сборку узлов и изделий;

-выполнять прихватки деталей, изделий и конструкций во всех пространственных положениях;

- подбирать параметры режима сварки;

- выполнять ручную дуговую и плазменную сварку различной сложности деталей, узлов и конструкций из различных сталей, цветных металлов и сплавов;

- выполнять ручную дуговую и плазменную сварку деталей и узлов трубопроводов из различных сталей, цветных металлов и сплавов;

- выполнять ручную дуговую и плазменную сварку сложных строительных и технологических конструкций;

- выполнять ручную дуговую резку различных металлов и сплавов;

- выполнять кислородную резку (строгание) деталей различной сложности из различных металлов и сплавов в различных положениях;

- выполнять наплавку различных деталей, узлов и инструментов;

- выполнять наплавку нагретых баллонов и труб;

- выполнять наплавку дефектов деталей машин, механизмов и конструкций;

- производить входной контроль качества исходных материалов (сварочной проволоки, основного металла, электродов, комплектующих) и изделий;

- производить контроль сварочного оборудования и оснастки;

- выполнять операционный контроль: технологии сборки и сварки изделий;

- выполнять подсчет трудозатрат и стоимости выполненных работ.

2

36

36

№ п/п

Содержание заданий

1.

Перечислить ряд параметров которые контролируют дуговую сварку:

1. Сварочный ток;

2. ____?_____;

3. ____?_____;

4. ____?_____;

5. ____?_____;

6. ____?_____.

2.

На рисунке указан постоянный ток, определить какой вид полярности

рис. а) ___?___, б)___?___:

а) б)

3.

По рисунку определить способы зажигания электрической дуги:

а) б)

4.

Рассмотрев рисунок указать в каких положениях выполняется сварка при изменении наклона электрода:

а) б) в)

5

Впишите пропущенные слова:

Сварочный пост комплектуется ___1___ питания, __2___, сварочными __3__, зажимами, сварочным щитком, зачистным и мерительным инструментами.

6

Расшифровать название аппарата для дуговой сварки:

Аппараты для дуговой сварки обозначаются буквенно-цифровым индексом и обозначают наименование и способ сварки, расшифруйте первые две буквы:

АД- ___ ?___

7.

Вставьте пропущенное слово:

Если уменьшить расстояние между обмотками сварочного трансформатора, то сварочный ток_____?______.

8.

Выбрать правильный ответ:

Разметка – это:

А) операция по нанесению линий и точек на заготовку, предназначенную для обработки;

Б) операция по снятию с заготовки слоя металла;

В) операция по нанесению на деталь защитного слоя;

Г) операция по удалению с детали заусенцев.

9

Расшифровать марку сварочной проволоки: 2Св08А

10.

Вставьте пропущенное слово:

Валик - металл, __1__или переплавленный за __2__ проход. Формируется в виде чешуйчатой полоски вслед за __3__ источником нагрева металла.

11

Впишите пропущенные слова.

Электрододержатель - приспособление для закрепления __1__ и подвода к нему __2__.

12

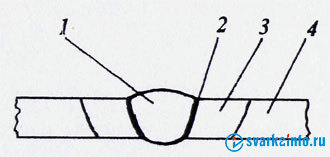

По рисунку определить зоны сварного соединения:

1___?____;

2___?____;

3___?____;

4___?____.

13

Вставить слова в определение:

Наплавка – нанесение расплавленного металла на поверхность ___2___, нагретую до ___3____ или до ___4____надежного смачивания жидким наплавленным металлом.

№п/п

Эталоны ответов

Число существенных операций

1

1. Сварочный ток;

2. напряжение дуги;

3. скорость сварки;

4. род и полярность тока;

5. положение шва в пространстве;

6. тип электрода и его диаметр.

Р=6

2

а) прямая; б) обратная.

Р=2

3

а) чирканьем; б) касанием.

Р=2

4

а) горизонтальные, вертикальные, потолочные швы;

б) сварка в труднодоступных местах;

в) сварка угловых и стыковых соединений.

Р=3

5

1-источником; 2-электродержателем; 3-проводами.

Р=3

6

Автомат для дуговой сварки

Р=1

7

увеличится

Р=1

8

А) операция по нанесению линий и точек на заготовку, предназначенную для обработки;

Р=1

9

1. 2 - 2 мм диаметр проволоки , 2) СВ - сварочная проволока , 3) 08 - 0,08% углерода , 4) А - пониженное процентное содержание серы и фосфора.

Р=4

10

1. наплавленный;

2. один;

3. перемещающимся.

Р=3

11

1- электрода;

2- тока.

Р=2

12

1. зона сварного шва;

2. зона сплавления;

3. зона термического влияния;

4. основной металл.

Р=4

13

1. изделия;

2. оплавления;

3. температуры.

Р=3

Р общ. = 36 б

№ п/п

Содержание заданий

1.

Вставить пропущенные слова в определение:

Дуговой сваркой называется сварка __1__, при которой нагрев свариваемых __2__ осуществляется теплотой электрической дуги.

2.

Заполнить схему, указав какими способами выполняется дуговая сварка:

Дуговая сварка. Способы выполнения.

???

3.

По рисунку определить способ сварки:

4

Заполнить таблицу «Дефекты»:

5

Установите правильную последовательность.

Подготовка к наплавке осуществляют в следующей последовательности:

А. Определяют толщину металла;

Б. Выбирают диаметр электрода;

В. Выбирают режим сварки;

Г. Выполняют зачистку металла до металлического блеска.

6

По рисунку определить вид подготовки металлической поверхности к сварке и указать с помощью чего выполняется:

7

Вставить пропущенные слова в определение:

Сталь-это сплав железа с __1__, содержащие __2__ 2%.

8

Соотнесите виды покрытий с их обозначениями:

1) рутиловое; 2) кислое; 3) основное; 4) целлюлозное.

а) А; б) Б; в) Ц; г) Р; д) П.

9

Расшифровать название аппарата для сварки:

ВД–306 обозначает__________?____________.

10

Вставьте пропущенные слова в определение:

Сборка под сварку – это ____1___операция, обеспечивающая подлежащим сварке деталям необходимое взаимное расположение с _____2____ их специальными ____3____ или ____4____.

11

Выбрать правильный ответ:

Наплавка производится на …

А) Любую металлическую поверхность.

Б) Сталь.

В) Чугун.

Г) Цветные металлы.

12

По рисунку определить классификацию сварочной дуги по полярности сварочного тока (рис. а, б)

а) б)

13

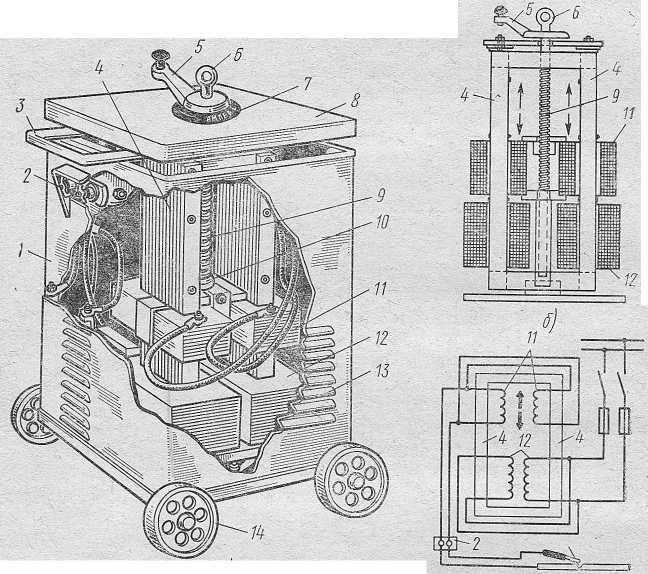

Рассмотрев рисунок определить марку трансформатора и указать его внешние и внутренние части указанные под номерами: 4, 7, 8, 9, 11, 12.

№п/п

Эталоны ответов

Число существенных операций

1

1. плавлением;

2. кромок.

Р=2

2

Дуговая сварка выполняется двумя способами: плавящимся и неплавящимся электродами.

Р=2

3

Вертикальный шов «снизу вверх»

Р=1

4

1. кратер

2. подрез

3. поры

4. непровар

5. неравномерный сварной шов

Р=5

5

Г; А; Б; В.

Р=4

6

Очистка металлической поверхности от загрязнений, ручной метод обработка

Р=2

7

1. углеродом;

2. менее.

Р=2

8

1-р

2-а

3-б

4-в

Р=4

9

Выпрямитель дуговой, номинальный сварочный ток 300А

Р=1

10

1. Технологическая; 2- закреплением; 3-приспособлениями; 4- прихватками.

Р=4

11

А) Любую металлическую поверхность.

Р=1

12

а) косвенного подключения;

б) трехфазное подключение.

Р=2

13

4.сердечник, 7. Шкала, 8. крышка трансформатора, 9 рым болт, 11. вторичная катушка, 12. первичная катушка.

Р=6

Р общ. = 36 б.
