Дифференцированный зачет

№п/п

Контролируемые темы

Уровень усвоения

Число существенных операций (Р)

В-1

В-1

МДК 04.01 Дефекты и способы испытания сварных швов

1

уметь:

• зачищать швы после сварки;

• проверять качество сварных соединений по внешнему виду и излому;

• выявлять дефекты сварных швов и устранять их;

• применять способы уменьшения и предупреждения деформаций при сварке;

• выполнять горячую правку сварных конструкций;

знать:

• требования к сварному шву;

• виды дефектов в сварных швах и методы их предупреждения и устранения;

• строение сварного шва, способы их испытания и виды контроля;

• причины возникновения внутренних напряжений и деформаций в свариваемых изделиях и меры их предупреждения.

2

37

37

№ п/п

Содержание заданий

1.

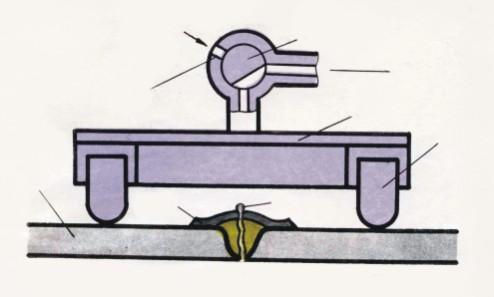

По рисунку определить вид контроля за наличием дефекта в сварном шве, указать какие части установки находятся под цифрами 1, 2, 3, 4:

2.

Вставить пропущенные слова в определение:

Напряжение — сила, приложенная к единице площади поперечного__1__ детали или к единице __2__ ее __3__.

3.

Выбрать правильный ответ:

Что называется непроваром кромок?

а) Дефект, ориентированный вдоль сварного шва в виде разрыва.

б) Дефект в виде несплавления в сварном соединении, вследствие неполного расплавления кромок.

в) Дефект в виде скопления шлака в сварном шве.

4

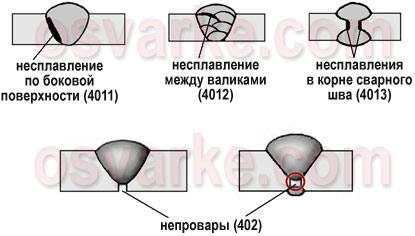

По рисунку определить, в каком из сварных соединений есть наличие дефекта, какие элементы отмечены цифрами 1, 2:

5

Определить по рисунку вид деформации:

6

Заполнить таблицу:

Внутренние дефекты

Внешние дефекты

7

Выбрать правильный ответ:

Существуют способы уменьшения, предупреждения деформаций при сварке.

Один из них - обратный выгиб детали - это:

а) когда деформированное соединение обрабатывают на прессе или кувалдой;

б) перед сваркой детали предварительно изгибают на определенную величину в обратную сторону по сравнению с изгибом, вызываемым сваркой;

в) перед сваркой детали очень жестко закрепляют и оставляют в таком виде до полного охлаждения после сварки.

8

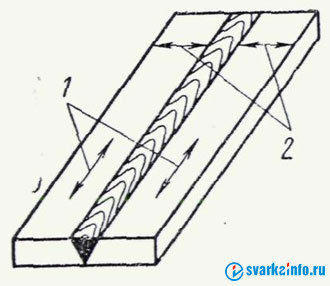

По рисунку определить, где находятся продольные и поперечные напряжения в сварном соединении:

9

Вставить пропущенные слова в определение:

Метод керосиновой пробы позволяет выявить __1___ дефекты с эффек­тивным диаметром более 0,1 мм. Метод керосиновой пробы применяют при контроле__2__ соединений наливных емкостей, нефтяных резервуаров, цистерн и других изделий, в которых возможен __3__ к __4__ швам с обе­их сторон.

10

По рисунку определить вид неразрушающего метода контроля и определить его части под цифрами: 1; 2; 3.

11

Вставить пропущенные слова в определение:

Гидравлический метод течеискания применяют в качестве обязательного при контроле различных __1__ систем, работающих под __2__.

12

Выбрать правильный ответ:

Зачистка шва предполагает удаление:

а) неровности;

б) шлаковой корки;

в) брызг застывшего металла.

№п/п

Эталоны ответов

Число существенных операций

1

Рентгенографический контроль сварных соединений:

1 – рентгеновская трубка; 2 – сварное соединение; 3 – кассета; 4 – пленка.

Р=5

2

1. сечения;

2. площади;

3. поверхности.

Р=3

3

б)Дефект в виде несплавления в сварном соединении, вследствие неполного расплавления кромок.

Р=1

4

а – при отсутствии дефекта; б – при наличии дефекта;

1 – поле магнитного рассеяния; 2 – дефекты шва

Р=4

5

а — продольная; б — поперечная.

Р=2

6

Внутренние: трещины, поры, шлаковые включения.

Внешние: прожог, кратер, подрез.

Р=6

7

б) перед сваркой детали предварительно изгибают на определенную величину в обратную сторону по сравнению с изгибом, вызываемым сваркой.

Р=1

8

продольные (1); поперечные (2).

Р=2

9

1. сквозные;

2. сварных;

3. доступ;

4. сварным.

Р=4

10

1. мыльная пленка;

2. мыльный пузырь при обнаружении мест локальных течей;

3. вакуумная камера.

Схема вакуумной проверки.

Р=4

11

1. Замкнутых;

2. Давлением.

Р=2

12

а) неровности;

б) шлаковой корки;

в) брызг застывшего металла.

Р=3

Р общ. = 37 б.

№ п/п

Содержание заданий

1.

По рисунку определить вид контроля за наличием дефекта в сварном шве, указать какие части установки находятся под цифрами 1, 2, 3, 4, 5.

2.

Вставить пропущенные слова в определение:

Деформация — изменение __1__ и __2__ изделия под действием механических __3__ или температурного воздействия.

3.

Выбрать правильный ответ:

Что такое шлаковое включение?

а)Дефект сварного шва в виде полости округлой формы, заполненной газом.

б)Дефект в виде шлака в сварном шве.

в)Дефект в виде углубления по линии сплавления шва с основным металлом.

4

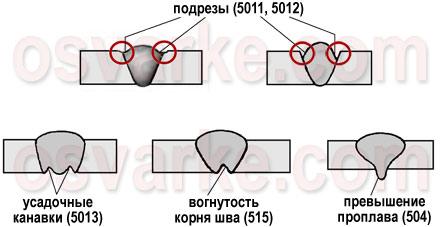

По рисунку определить виды дефектов:

а)

б)

в)

5

Заполнить схему:

В производстве сварных изделий различают дефекты

? ? ?

6

Выбрать правильный ответ:

Причина возникновения деформаций при сварке это -

а) неравномерный нагрев и охлаждение свариваемой детали;

б) нерациональная сборка детали под сварку;

в) неправильно проведенная термообработка детали после сварки.

7

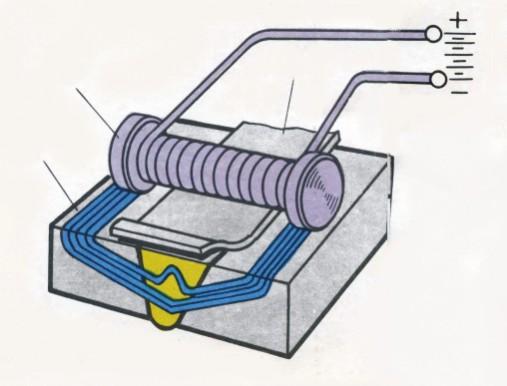

На рисунке один из методов определения наличия дефекта в сварном шве, указать как этот метод называется, указать какие элементы отмечены цифрами 1,2,3:

8

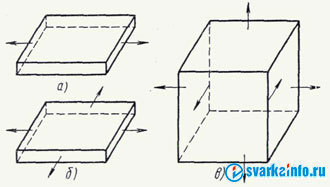

Перед вами различные виды напряженного состояния металлической поверхности, определить названия сварочных напряжений:

9

Вставить пропущенные слова в определение:

Капиллярные методы контроля основаны на явлении __1__ про­никновения __2__, обладающей высокой сманивающей __3__, в сквозные __4__.

10

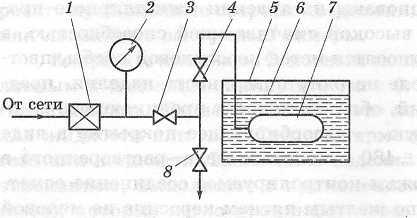

Перед вами схема пузырькового контроля, определить какие части находятся под цифрами:2;5;6;7.

11

Выбрать правильный ответ:

Контроль, при котором выявляют дефекты, обнаруживаемые невооруженным глазом, а также с помощью лупы 10-кратного увеличения:

1. физический; 3) оперативный;

2. визуальный; 4) объективный.

12

Вставить пропущенные слова в определение:

При исправлении __1__ в точечных __2__ клепкой ее, если тре­буется герметичность, выполняют с использованием соответствующего __3__. При сверлении отверстий под __4__ в тонких деталях не­обходимо принять меры, исключающие образование надрывов и __5__ по краям отверстия.

№п/п

Эталоны ответов

Число существенных операций

1

Схема просвечивания гамма-лучами:

1 – затвор; 2 – свинцовая капсула; 3 – капсула с веществом; 4 – сварное соединение; 5 – кассета с пленкой.

Р=6

2

1. размеров;

2. формы;

3. усилий.

Р=3

3

б)Дефект в виде шлака в сварном шве.

Р=1

4

а) непровары;

б) несплавления;

в) подрезы.

Р=3

5

Наружные, внутренние, сквозные.

Р=3

6

а) неравномерный нагрев и охлаждение свариваемой детали.

Р=1

7

1. сварочное соединение (изделие);

2. электромагнит;

3. ферромагнитная лента.

Магнитопорошковый метод.

Р=3

8

а - линейные; б - плоскостные; в - объемные сварочные

Р=3

9

1. капиллярного;

2. жидкости;

3. способностью;

4. дефекты.

Р=4

10

2- манометр;

5-бак;

6-жидкость;

7- контролируемое изделие.

Р=4

11

2) визуальный;

Р=1

12

1. дефектов;

2. соединениях;

3. герметика;

4. заклепки;

5. трещин.

Р=5

Р общ. = 37 б.
