ДиРСП Занятие № 20 - 11.04.2020

Занятие № 20

Тема урока: Определение вида отказа по источнику возникновения

На данную тему выделено 3 занятия. На прошлом - мы рассмотрели классификацию отказов и их проявления.

Задание:

1. Ознакомиться с нижеизложенный материалом и составить краткий конспект.

2. Составить небольшую презентацию (8–10 слайдов) на тему: "Наиболее частые причины отказа узлов на автомобилях"

Отказы могут возникать в результате:

1) первичных отказов;

2) вторичных отказов;

3) ошибочных команд (инициированные отказы).

Отказы всех этих категорий могут иметь различные причины. Когда точный вид отказов определен и данные по ним получены, а конечное событие является критическим, то они рассматриваются как исходные отказы.

Первичный отказ элемента определяют как нерабочее состояние этого элемента, причиной которого является он сам, и необходимо выполнить ремонтные работы для возвращения элемента в рабочее состояние. Первичные отказы происходят при входных воздействиях, значение которых находится в пределах, лежащих в расчетном диапазоне, а отказы объясняются естественным старением элементов. Разрыв резервуара вследствие старения (усталости) материала служит примером первичного отказа.

Вторичный отказ– такой же, как первичный, за исключением того, что сам элемент не является причиной отказа. Вторичные отказы объясняются воздействием предыдущих или текущих избыточных напряжений на элементы. Амплитуда, частота, продолжительность действия этих напряжений могут выходить за пределы допусков или иметь обратную полярность и вызываются различными источниками энергии: термической, механической, электрической, химической, магнитной, радиоактивной и т.п. Эти напряжения вызываются соседними элементами или окружающей средой, например – метеорологическими (ливень, ветровая нагрузка), геологическими условиями (оползни, просадка грунтов), а также воздействием со стороны других технических систем. Примером вторичных отказов служит «срабатывание предохранителя от повышенного электрического тока», «повреждение емкостей для хранения при землетрясении». Следует отметить, что устранение источников повышенных напряжений не гарантирует возвращение элемента в рабочее состояние, так как предыдущая перегрузка могла вызвать необратимое поврежде­ние в элементе, требующее в этом случае ремонта.

Инициированные отказы (ошибочные команды).Люди, например операторы и обслуживающий технический персонал, также являются возможными источниками вторичных отказов, если их действия приводят к выходу элементов из строя. Ошибочные команды представляются в виде элемента, находящегося в нерабочем состоянии из −за неправильного сигнала управления или помех (при этом лишь иногда требуется ремонт для возвращения данного элемента в рабочее состояние). Самопроизвольные сигналы управления или помехи часто не оставляют последствий (повреждений), и в нормальных последующих режимах элементы работают в соответствии с заданными требованиями. Типичными примерами ошибочных команд являются: «напряжение приложено самопроизвольно к обмотке реле», «переключатель случайно не разомкнулся из-за помех», «помехи на входе контрольного прибора в системе безопасности вызвали ложный сигнал на остановку», «оператор не нажал на аварийную кнопку» (ошибочная команда от аварийной кнопки).

Множественный отказ - есть событие, при котором несколько элементов выходят из строя по одной и той же причине. К числу таких причин могут быть отнесены следующие:

· конструкторские недоработки оборудования (дефекты, не выявленные на стадии проектирования и приводящие к отказам вследствие взаимной зависимости между электрическими и механическими подсистемами или элементами избыточной системы);

· ошибки эксплуатации и технического обслуживания (неправильная регулировка или калибровка, небрежность оператора, неправильное обращение и т. п.);

· воздействие окружающей среды (влага, пыль, грязь, температура, вибрация, а также экстремальные режимы нормальной эксплуатации);

· внешние катастрофические воздействия (естественные внешние явления, такие как наводнение, землетрясение, пожар, ураган);

· общий изготовитель (резервируемое оборудование или его компоненты, поставляемые одним и тем же изготовителем, могут иметь общие конструктивные или производственные дефекты. Например, производственные дефекты могут быть вызваны неправильным выбором материала, ошибками в системах монтажа, некачественной пайкой и т. п.);

· общий внешний источник питания (общий источник питания для основного и резервного оборудования, резервируемых подсистем и элементов);

· неправильное функционирование (неверно выбранный комплекс измерительных приборов или неудовлетворительно спланированные меры зашиты).

Интенсивность отказов - условная плотность вероятности возникновения отказа невосстанавливаемого объекта, определяемая для рассматриваемого момента времени при условии, что до этого момента отказ не возник. Таким образом, статистически интенсивность отказов равна числу отказов, происшедших за единицу времени, отнесенному к числу не отказавших к данному моменту объектов. Типичное изменение интенсивности отказов во времени показано на рис. 1.

Опыт эксплуатации сложных систем показывает, что изменение интенсивности отказов λ(t) большинства количества объектов описывается U - образной кривой.

Время можно условно разделить на три характерных участка: 1. Период приработки. 2. Период нормальной эксплуатации. 3. Период старения объекта.

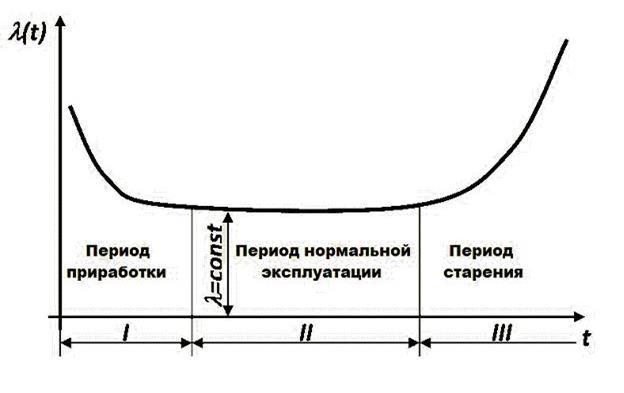

Рис. 1. Типичное изменение интенсивности отказов

Период приработки объекта имеет повышенную интенсивность отказов, вызванную приработочными отказами, обусловленными дефектами производства, монтажа и наладки. Иногда с окончанием этого периода связывают гарантийное обслуживание объекта, когда устранение отказов производится изготовителем. В период нормальной эксплуатации интенсивность отказов практически остаётся постоянной, при этом отказы носят случайный характер и появляются внезапно, прежде всего, из-за случайных изменений нагрузки, несоблюдения условий эксплуатации, неблагоприятных внешних факторов и т.п. Именно этот период соответствует основному времени эксплуатации объекта.

Возрастание интенсивности отказов относится к периоду старения объекта и вызвано увеличением числа отказов из-за износа, старения и других причин, связанных с длительной эксплуатацией. То есть вероятность отказа элемента, дожившего для момента t в некотором последующем промежутке времени зависит от значений λ(u) только на этом промежутке, а следовательно интенсивность отказов — локальный показатель надёжности элемента на данном промежутке времени.

В срок до 18.00 прислать отчет о проделанной работе в виде скриншотов тетради + презентацией на электронную почту: [email protected]
