Дизайн-проект кабинета логопеда

Государственное бюджетное общеобразовательное учреждение «Закаменская специальная (коррекционная) общеобразовательная школа-интернат»

ДИЗАЙН-ПРОЕКТ кабинета логопеда

574

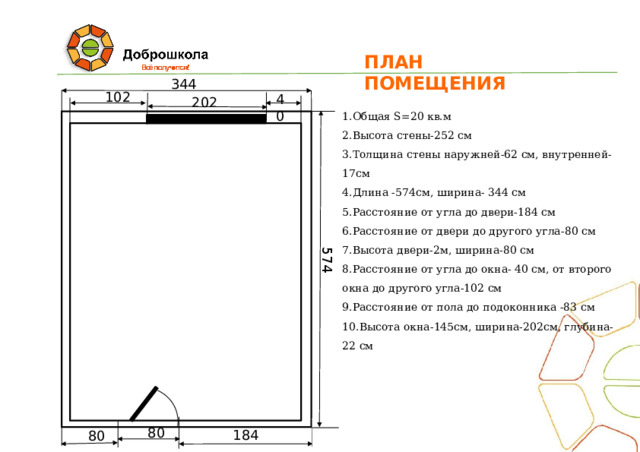

ПЛАН ПОМЕЩЕНИЯ

344

102

40

202

1.Общая S=20 кв.м

2.Высота стены-252 см

3.Толщина стены наружней-62 см, внутренней-17см

4.Длина -574см, ширина- 344 см

5.Расстояние от угла до двери-184 см

6.Расстояние от двери до другого угла-80 см

7.Высота двери-2м, ширина-80 см

8.Расстояние от угла до окна- 40 см, от второго окна до другого угла-102 см

9.Расстояние от пола до подоконника -83 см

10.Высота окна-145см, ширина-202см, глубина-22 см

5.

80

184

80

Л1

Л18

Л16

Л17

Л2

Л19

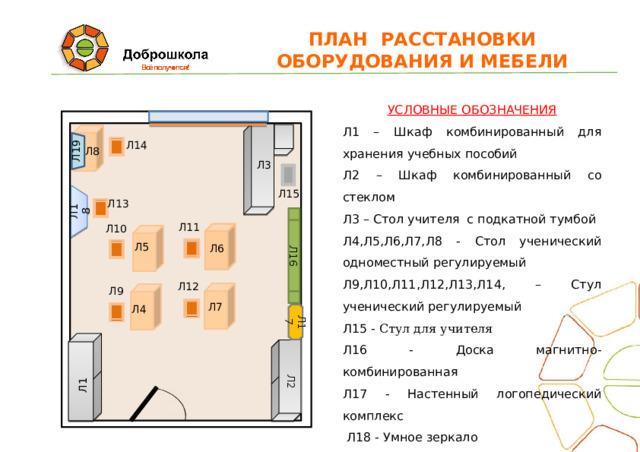

ПЛАН РАССТАНОВКИ ОБОРУДОВАНИЯ И МЕБЕЛИ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Л1 – Шкаф комбинированный для хранения учебных пособий

Л2 – Шкаф комбинированный со стеклом

Л3 – Стол учителя с подкатной тумбой

Л4,Л5,Л6,Л7,Л8 - Стол ученический одноместный регулируемый

Л9,Л10,Л11,Л12,Л13,Л14, – Стул ученический регулируемый

Л15 - Стул для учителя

Л16 - Доска магнитно-комбинированная

Л17 - Настенный логопедический комплекс

Л18 - Умное зеркало

Л19 - Профессиональное зеркало логопеда

5.

Л14

Л8

Л3

Л15

Л13

Л11

Л10

Л5

Л6

Л12

Л9

Л7

Л4

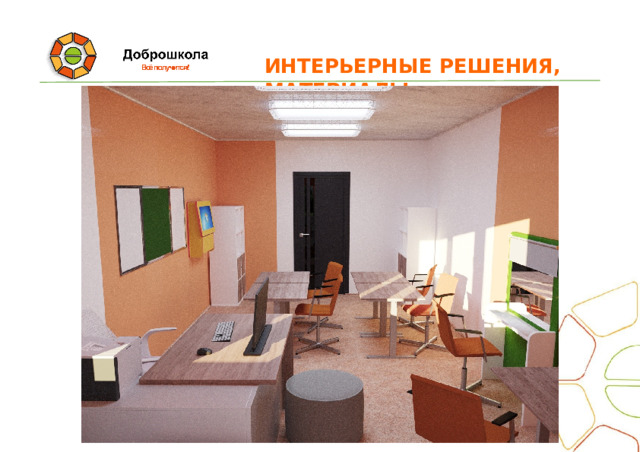

ИНТЕРЬЕРНЫЕ РЕШЕНИЯ, МАТЕРИАЛЫ

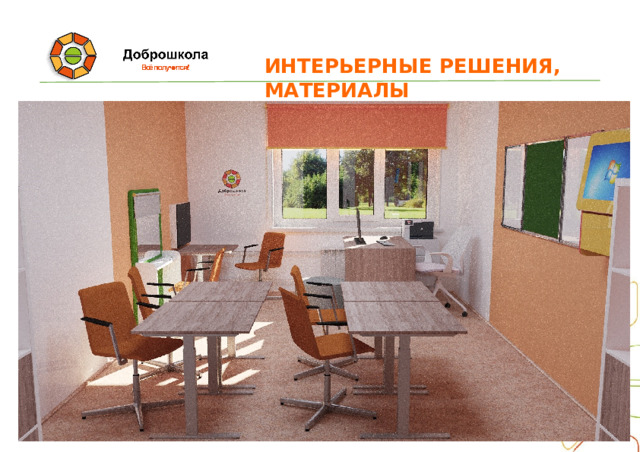

ИНТЕРЬЕРНЫЕ РЕШЕНИЯ, МАТЕРИАЛЫ

АТРИБУТЫ И ЭЛЕМЕНТЫ ДЕКОРА

Логотип «Доброшкола» размещен

на противоположной

от входа стене.

Напольное покрытие – линолеум светлых

тонов,

основной цвет стен –бежево-белый,

для акцентирования и зонирования -

светлый оранжево - бежевый,

цвет потолка – белый.

Освещение - две точки освещения на потолке.

Рулонная штора – апельсинового цвета.

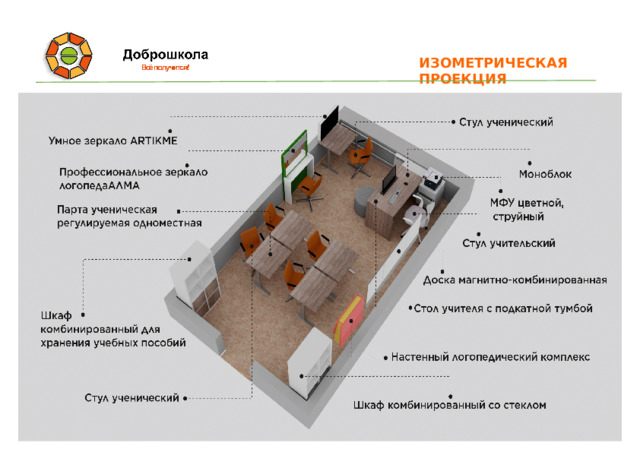

ИЗОМЕТРИЧЕСКАЯ ПРОЕКЦИЯ

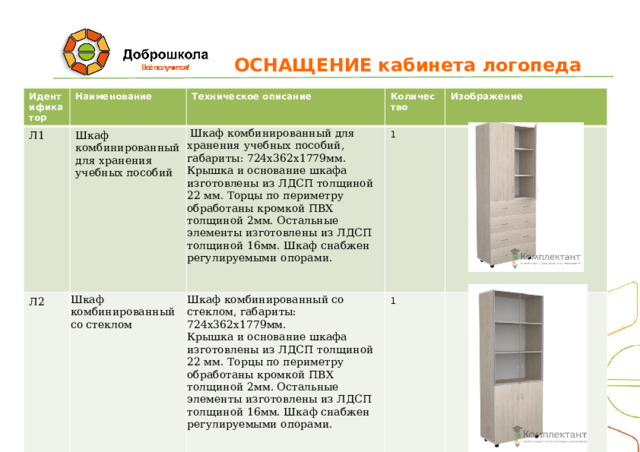

ОСНАЩЕНИЕ кабинета логопеда

Идентификатор

Наименование

Л1

Л2

Техническое описание

Шкаф комбинированный для хранения учебных пособий

Количество

Шкаф комбинированный со стеклом

Шкаф комбинированный для хранения учебных пособий, габариты: 724х362х1779мм.

Шкаф комбинированный со стеклом, габариты: 724х362х1779мм.

Крышка и основание шкафа изготовлены из ЛДСП толщиной 22 мм. Торцы по периметру обработаны кромкой ПВХ толщиной 2мм. Остальные элементы изготовлены из ЛДСП толщиной 16мм. Шкаф снабжен регулируемыми опорами.

1


Крышка и основание шкафа изготовлены из ЛДСП толщиной 22 мм. Торцы по периметру обработаны кромкой ПВХ толщиной 2мм. Остальные элементы изготовлены из ЛДСП толщиной 16мм. Шкаф снабжен регулируемыми опорами.

1

Идентификатор

Наименование

Л3

Стол учителя с подкатной тумбой

Техническое описание

Количество

Стол эргономичный с приставной тумбой,

габариты: 602х480х750 мм;

1

Стол ученический одноместный регулируемый


Л4

Л5

Система рабочего места учителя предусматривает места, где удобно хранить учебные пособия, тетради, конспекты, видео и аудио технику и расходные материалы для самых разных предметов.

Л6

Столешница изготовлена из ЛДСП размером 70х50 см и толщиной 22 мм. Торцы столешницы обработаны кромкой толщиной 2 мм.

Л7

1

Л8

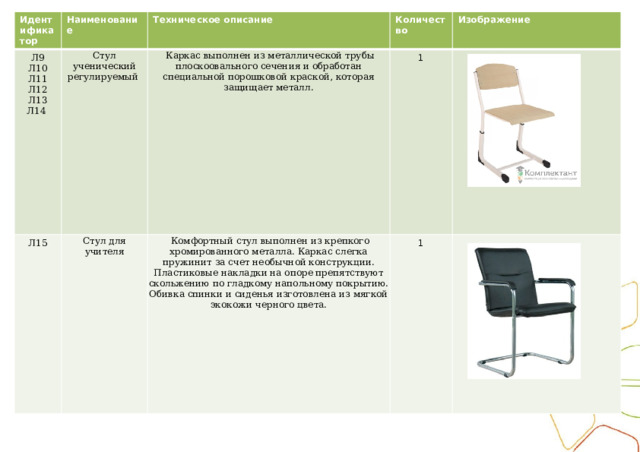

Идентификатор

Наименование

Л9

Стул ученический регулируемый

Л10

Техническое описание

Л15

Л11

Стул для учителя

Количество

Каркас выполнен из металлической трубы плоскоовального сечения и обработан специальной порошковой краской, которая защищает металл.

Л12


1

Комфортный стул выполнен из крепкого хромированного металла. Каркас слегка пружинит за счет необычной конструкции. Пластиковые накладки на опоре препятствуют скольжению по гладкому напольному покрытию. Обивка спинки и сиденья изготовлена из мягкой экокожи черного цвета.

Л13

1

Л14

Идентификатор

Наименование

Л16

Доска магнитно-комбинированная

Техническое описание

Л17

Количество

Школьная магнитно-комбинированная доска предназначена для написания информации с помощью мела и маркера.

Настенный логопедический комплекс

За счет металлической поверхности на доску можно крепить информацию при помощи магнитов. Преимуществом является тот факт - что рабочая поверхность аудиторных меловых досок имеет антибликовое покрытие.


1

Размеры (ДхШхВ): 720х700х250 мм. Материалы: ЛДСП 16 мм, кромка ПВХ 2х16 мм. Диагональ: 23,8". ОС: Windows 10 Professional лицензионная. В комплекте: корпус с проекционно-емкостным экраном, 16:9, 1920х1080 px, беспроводной клавиатурой и мышью, 5-ю розетками на сетевом фильтре (длина шнура 3000 мм),

ПК Intel Celeron, ОП 4 Gb, DDR4-2133, SSD 120 Gb, Intel HD Graphics, микрофон,

1

кабели HDMI и USB 2.0 по 1800 мм,

интерактивные программы: безопасная компьютерная среда, 42 задания с субтитрами, игровое приложение на 40 сценариев с субтитрами, 10 речевых упражнений, 160 упражнений на изучение азбуки, 250 заданий для расширения словарного запаса, 55 упражнений для детей с ОВЗ,

методички для логопеда: пособие на 40 страниц, программа работы с ОВЗ, руководство по массажу, набор упражнений, инструкция к игровому приложению и др.,

пособие и 500 карточек для автоматизации и дифференциации звуков.

Занятия с настенной панелью помогут развить речь даже неговорящим детям.

Идентификатор

Наименование

Л18

Профессиональное зеркало логопеда

Л19

Техническое описание

Количество

Профессиональное зеркало для специалиста логопеда, со встроенным сенсорным светодиодной подсветкой, безопасным зеркалом и рулонной шторой.

Умное зеркало

1

Встроенная светодиодная лента с мягким светом не раздражающим глаз


Умное зеркало ArtikMe - это профессиональный инструмент логопеда для коррекционной работы с детьми, имеющими проблемы в речевом, когнитивном и эмоциональном развитии. Ребёнок видит одновременно своё отражение и волшебный мир, в котором живут сказочные персонажи. Они сопровождают ребёнка по зеркальному миру, дают задания и помогают их выполнить. Для работы необходим ноутбук.

1

Рулонная штора

Логопедическое акриловое зеркало
