Допуски на зубчатые колеса

Допуски на зубчатые колеса

ГБПОУ «Минераловодский региональный многопрофильный колледж» ОП. 05 Метрология и стандартизация преподаватель Константинова О.В.

Зубчатое колесо, шестерня

• деталь зубчатой передачи в виде диска с зубьями на цилиндрической или конической поверхности, входящими в зацепление с зубьями другого зубчатого колеса.
• Колесо, к которому вращающий момент подводится извне, называется ведущим , а колесо, с которого момент снимается — ведомым .

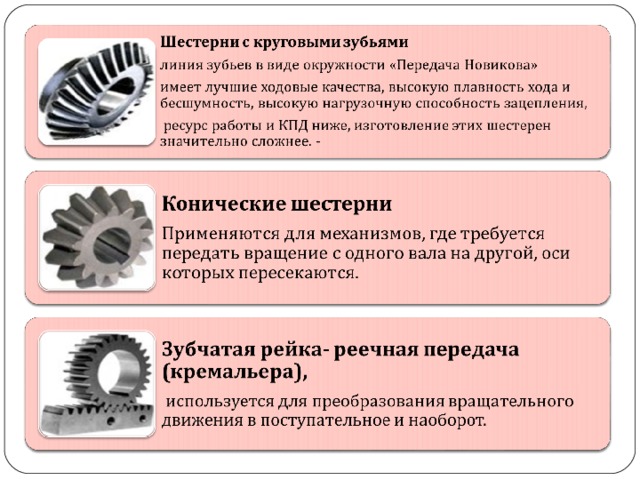

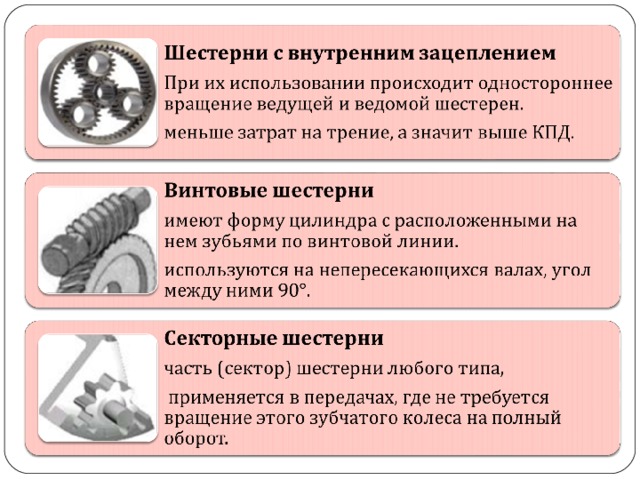

По виду поверхностей, на которых располагаются зубцы

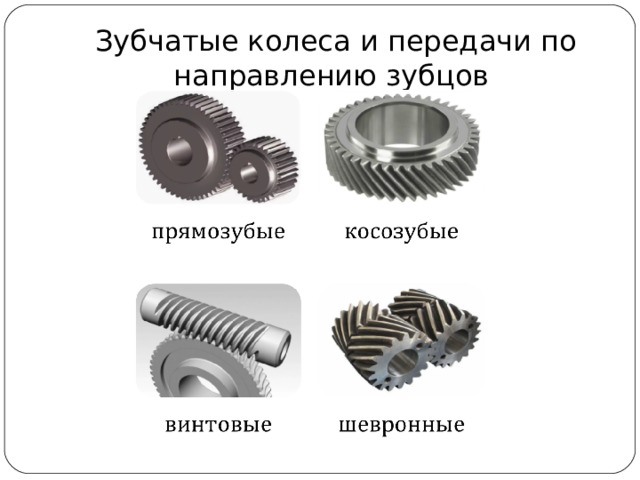

Зубчатые колеса и передачи по направлению зубцов

Зубчатые колеса и передачи по профилю зубцов

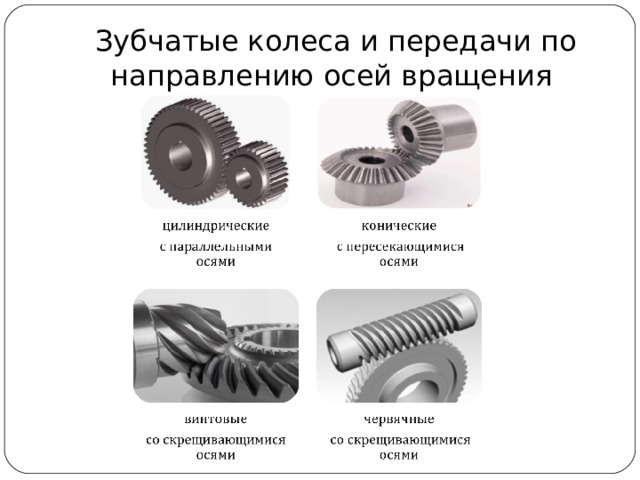

Зубчатые колеса и передачи по направлению осей вращения

https://shesterenka.com.ua/stati/vidy-zubchatyh-koles-shesteren.html

Параметры эвольвентной шестерни

Схема исходного контура зубчатого колеса

Классы точности зубчатых колес и передач ГОСТ 1643-81

Установлено двенадцать степеней точности,: 1, 2, 3, …, 12, в порядке убывания точности.

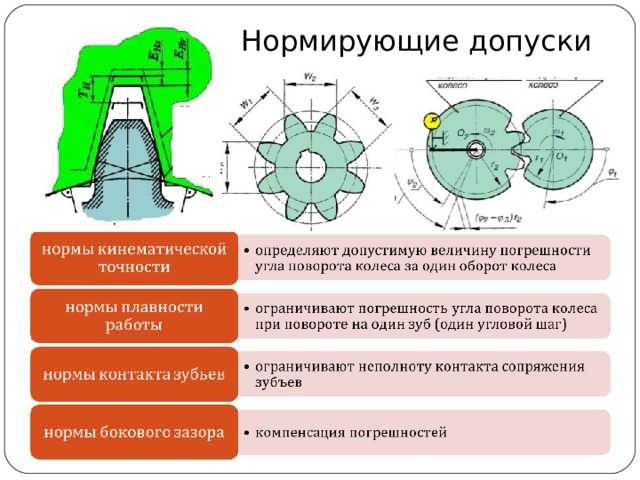

Нормирующие допуски

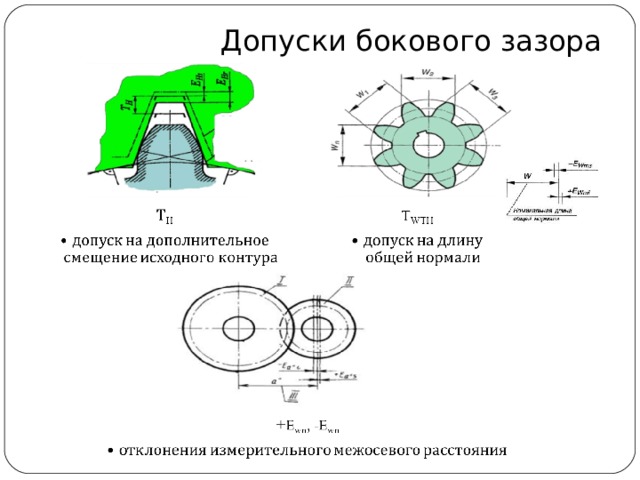

Допуски бокового зазора

Рекомендуемое соответствие норм точности

Допуски x, y, z используют для изменения величины допуска

Условное обозначение зубчатых колес включает :

• степень точности по нормам кинематической точности,
• степень точности по плавности,
• степень точности по контакту зубьев,
• вид сопряжения,
• вид допуска на боковой зазор,
• класс отклонений межосевого расстояния.

Обозначение зубчатого колеса при комбинировании норм разных степеней точности

степень точности по нормам кинематической точности

степень точности по нормам контакта зубьев

вид допуска на боковой зазор

8-7-6-Ba /III ГОСТ 1643-81

класс отклонений межосевого расстояния V (по умолчанию)

степень точности по нормам плавности

вид сопряжения на боковой зазор

8- С ГОСТ 1643-81

• степень точности 8 по всем трем нормам точности, вид сопряжения зубчатых колес С и с соответствующим ему видом допуска на боковой зазор с и классом отклонений межосевого расстояния IV.

7 – Са/V – 128 (ГОСТ 1643-81).

• степень точности 7 по всем нормам, с видом сопряжения зубчатых колес С , с допуском на боковой зазор а и более грубым классом отклонений межосевого расстояния V.

Показатели при контроле зубчатых колес и передач

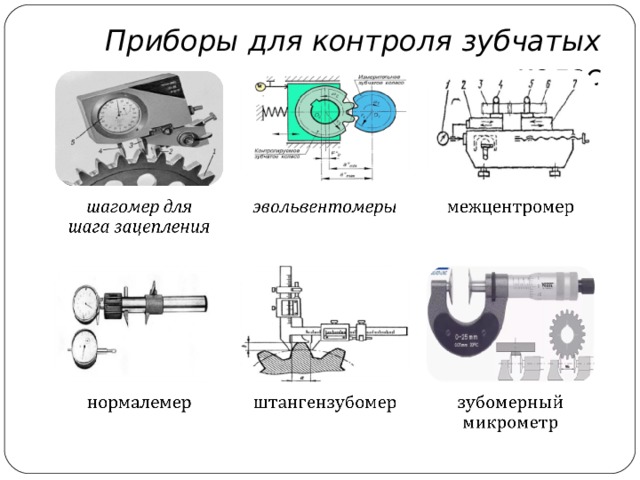

Приборы для контроля зубчатых колес

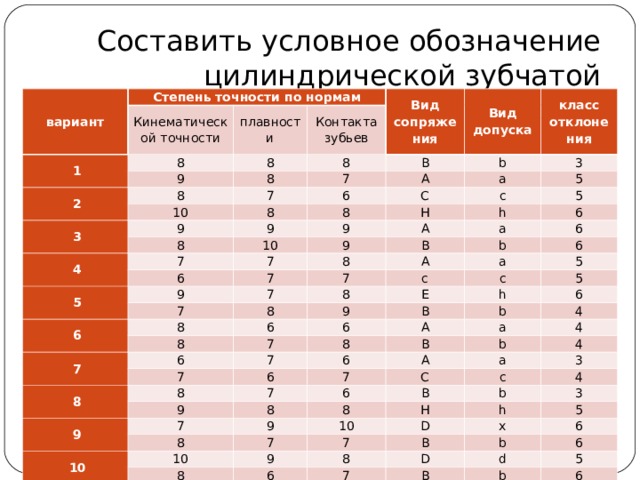

Составить условное обозначение цилиндрической зубчатой передачи

вариант

Степень точности по нормам

Кинематической точности

  1

плавности

8

Вид сопряжения

Контакта зубьев

8

9

  2

8

Вид допуска

8

8

В

класс отклонения

  3

7

7

10

b

9

8

6

A

3

8

9

  4

8

C

a

H

10

c

9

7

5

6

7

h

  5

9

A

5

7

a

8

B

9

6

7

7

7

  6

A

6

b

8

8

8

6

a

c

c

8

6

  7

9

5

E

6

7

B

5

h

6

A

6

b

8

7

7

  8

6

6

8

B

a

4

7

A

b

  9

4

7

9

4

8

6

7

C

a

9

  10

c

8

B

8

3

4

10

10

7

b

H

3

8

h

7

9

D

6

8

5

B

x

b

D

6

7

6

d

B

5

b

6
